Как закрепить дюбель в пустотелом кирпиче

Для установки в пустотелом и полнотелом кирпиче, бетонных и жестяных конструкциях. Для установки в предварительно просверленные отверстия. Поперечные ребра обеспечивают надежное крепление в полнотелых материалах, а четырехлепестковая форма позволяет скручивать дюбель в узел при установке в пустотелых и листовых материалах.

Содержание

Какой крепеж лучше всего подходит для различных типов кирпича? Испытания KMP-Trade

Кирпичи широко использовались в качестве строительного материала еще со времен Древнего Египта. Из них возводили архитектурные шедевры в Месопотамии и Древнем Риме. Для строительства Московского Кремля было использовано около 300 000 тонн кирпича – это примерно 100 миллионов кирпичей!
Но и по сей день кирпич не утратил своего значения.

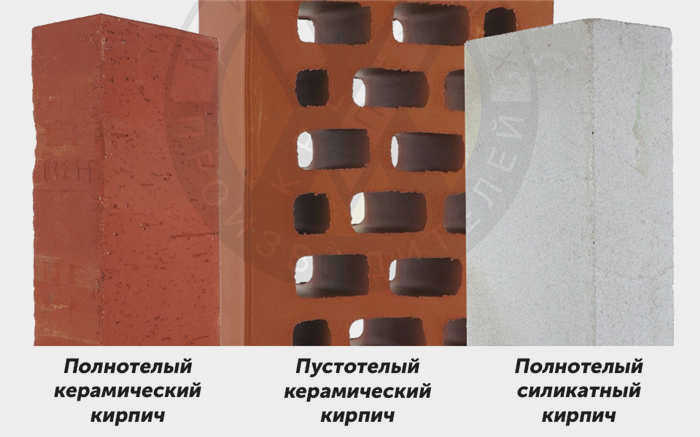

Кирпичи могут быть сделаны из глины, которая имеет красноватый оттенок; они могут быть необожженными (сырцовые кирпичи) или обожженными (керамические кирпичи); сделанными из кварцевого песка и извести – так называемые "глиняные кирпичи". белый силикатный кирпич; или из прессованной известковой породы и цемента – желтого оттенка.

В зависимости от типа наполнителя, кирпичи из различных материалов могут быть

полнотелым – с порами не более 12-13%;
пустотелыми – с 2-10 порами (до 45% для глиняного и 24-30% для силикатного кирпича).

В зависимости от назначения кирпичи делятся на следующие виды

рядовой – строительный кирпич, используемый для возведения стен, фундаментов, колонн и других недекоративных конструкций;
облицовочный – используется для облицовки фасадов или для строительства различных арок, колонн и т.д;
клинкерный – используется для облицовки стен, а также для укладки дорожек;
огнеупорный (огнеупорный) – для строительства печей и других сооружений, которые постоянно подвергаются воздействию высоких температур.

Преимущества и недостатки кирпича

декоративные качества;
прочность;
огнеупорность;
теплопроводность (0,56-0,95 Вт/м К);
звукоизоляционные свойства.

К недостаткам кирпича как строительного материала и как основы для крепления элементов относятся:

сложность возведения;
цена;
вес конструкции – по сравнению с легким бетоном (глиняный кирпич имеет плотность 1,55 – 1,9 т/м3 , силикатный кирпич имеет плотность 1,7 – 1,95 т/м3 )
растрескивание материала в результате ударного сверления (рекомендуется безударное сверление и сверла из карбида вольфрама) или высокого момента затяжки;
откол кирпича при динамических нагрузках или вибрации, с последующим ослаблением крепежа;
невозможность установки распорок при наличии пустот в материале.

Тестирование крепежа для кирпича

На своем канале YouTube компания KMP-Trade провела тестирование и сравнение наиболее популярных крепежей для полнотелого и пустотелого глиняного кирпича, а также полнотелого известково-песчаного кирпича.

Нагрузка была приложена и измерена с помощью установки PSO-MG4, которая используется для испытания крепежа перед тем, как Федеральная служба по техническому надзору (Ростехнадзор) одобрит его использование в строительном проекте.

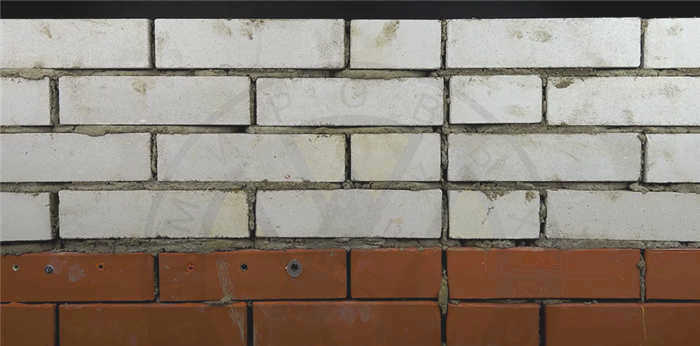

Для испытания был построен участок кладочной стены из звеньев цепи.

Нижние пять рядов были выложены глиняными кирпичами прочности М200. Цифра в обозначении показывает, сколько килограммов может выдержать квадратный сантиметр кирпича. Эти кирпичи выдерживают 200 килограммов на квадратный сантиметр и используются для фундаментов, цоколей, столбов и т.д.

Следующие четыре ряда выложены керамическим лицевым кирпичом марки М150. Они используются для строительства перегородок, заборов и т.д.

Верхние четыре ряда выкладываются белым силикатным кирпичом марки М200. Этот вид кирпича используется для наружных и внутренних стен зданий и сооружений.

Особенности и применение

Уникальность этого дюбеля в том, что он имеет многосекционную втулочную конструкцию. Крепление изначально имеет винт с метрической резьбой и головкой Phillips, кольцо и т.д.

Пустотелый крепеж легко устанавливается. Это можно сделать с помощью отвертки или монтажных клещей. Благодаря использованию в пустотелых материалах, крепление имеет большую площадь открытия для упорных крыльев, что обеспечивает надежное крепление. После извлечения из дюбеля шуруп можно использовать повторно. Оставшийся дюбель не теряет своих крепежных свойств.

Ассортимент дюбелей для пустотелых стен включает более десятка видов. Неспециалистам бывает трудно сделать выбор, если они не знают, что подходит в конкретном случае.

Некоторые из них требуют предварительного сверления, другие относятся к типу саморезов.

Для полых стен

Этот тип стеновых шпилек изготавливается из нейлона, цинко-алюминиевого сплава и оцинкованной стали. Технология крепления является:

программируемая деформация;
резьбовая плюс программируемая деформация;
резьбовая плюс поворотный элемент.

Некоторые типы можно использовать повторно, но большинство имеют однократное применение.

Для установки предварительно просверленных дюбелей используется дрель (сверло или шуруповерт).

Для дюбелей

Этот тип крепежа также изготавливается из металла или нейлона и имеет двухкомпонентную конструкцию. Часть с распоркой и часть без распорки. В процессе установки подпорная часть меняет свою конфигурацию. Этот тип дюбеля может иметь цилиндрический или круглый фланец для предотвращения его проваливания в отверстие. В зависимости от способа установки крепежи делятся на ввинчивающиеся и вывинчивающиеся. Шпильки сквозного типа имеют удлиненную нерасширяющуюся часть. Расширяющийся тип устанавливается в стену по всей длине.

Обзор типов

Наиболее распространенным методом установки крепежа является фрикционное крепление. Для ДВП, гипсокартона и других пустотелых материалов этот метод не подходит. В случае гипсокартона распорная техника не сработает, а в случае пустотелой плиты вы можете промахнуться и попасть в пустоту, и крепление не будет выполнено. Поэтому выбирайте крепеж с фигурным принципом крепления.

Металломолибденовый анкер с винтом. Анкер вставляется в просверленное отверстие с помощью гильзы со шлицевыми выступами, которые расширяются при подтягивании гильзы к задней поверхности плиты.

Расширительный болт – изготовлен из полиамида и стального стержня с метрической резьбой. При затягивании болта выступы стягиваются и расширяются. Длина болта позволяет использовать крепеж для более толстых поверхностей, с несколькими гипсовыми плитами.

Крепление Fischer PD имеет коническую распорку и фиксируется в ГГПБ и гипсокартоне. При завинчивании конус вытягивается вверх и прочно фиксируется на месте, расширяя выступы. Выбор этого типа крепежа выгоден при работе с листовым металлом толщиной 6 мм и более.

Металлические дюбели для подвесных конструкций – люстр, картин, полок, легких настенных шкафов и многого другого. Крепеж следует выбирать в зависимости от толщины материала и пустот. Устанавливаются с помощью отвертки или специальных плоскогубцев. Многоразовые. Состоят из цанги с зонами расширения и нерасширения и метрического винта, кольца или полукольца.

Специальный дюбель. Используется для крепления легких конструкций в пустотелых блоках, пористых бетонных основаниях. Имеет полипропиленовую гильзу с потайным краем, насечками по всей поверхности и распорным стержнем. Металлический гвоздь имеет резьбу.

Расширительный штифт Специальный дюбель, используемый для крепления конструкций и предметов к твердым материалам, таким как кирпич или бетон. Его забивают не только в шпильки, но и непосредственно в основание. Часто используется для установки вспомогательных молдингов под обшивкой.

Рекомендации

Анкер для пустотелых блоков в прошлом успешно заменял гвозди, шурупы, болты и саморезы. Сейчас этот метод считается самым надежным способом крепления предметов или соединения кладки с кирпичом. Однако для получения прочных креплений рекомендуется соблюдать определенные правила.

Не используйте молоток при установке кирпичного анкера. Ударная сила приведет к образованию трещин в хрупком материале, и придется сверлить новое отверстие.

Не выбирайте швы кирпичной кладки в качестве места сверления и крепления. Цемент и песок не гарантируют необходимой прочности, и анкерная система вскоре выпадет, если нагрузка на крепеж будет значительной.

При забивании анкерной системы подкладывайте доску под молоток, чтобы не повредить резьбу. Перед завинчиванием очистите внутреннюю поверхность гильзы, чтобы предотвратить повреждение резьбы.

Следует приобретать анкерные системы с соответствующими сертификатами качества.

Анкерный болт

Классический вариант дюбель-гвоздя является универсальным решением. Их можно использовать для сборки различных конструкций, крепления мебели к стене, фиксации бытовой техники и многих других ответственных задач.

Однако не рекомендуется использовать эти крепежи с пустотелыми строительными материалами. В этом случае следует использовать другие элементы. Стеновые крепежи отличаются от гвоздей более крупными размерами и наличием двойного распорного механизма. Такой крепеж может быть изготовлен из металла или пластика. Что касается надежности крепежа, то она обеспечивается распорками, которые при забивании ударяют не по пустоте, а по твердой части. Благодаря этому достигается требуемое крепление. Распорки вынимаются путем вбивания в них винта с резьбой или дюбеля. Примером такого крепежа является шпилька Mungo. Это устройство зарекомендовало себя на рынке как надежный крепеж.

Шпильки своими руками

Если у вас нет достаточного количества дюбелей, их можно изготовить самостоятельно. Для этого используется деревянный стержень, из которого вырезается круглый дюбель соответствующей длины и диаметра.

Конические формы более надежны. Типичные размеры дюбелей – 25-160 мм в длину и 5, 6, 8, 10, 12 в диаметре.

При выборе крепежа следует тщательно рассчитать нагрузку на дюбель. Затем выберите подходящий материал и предварительно оцените место крепления, конструкцию и материал.

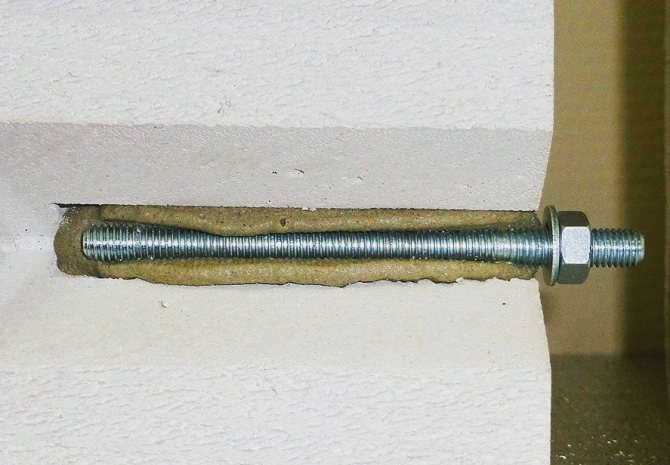

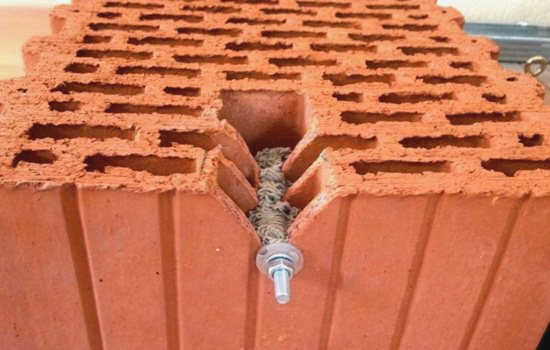

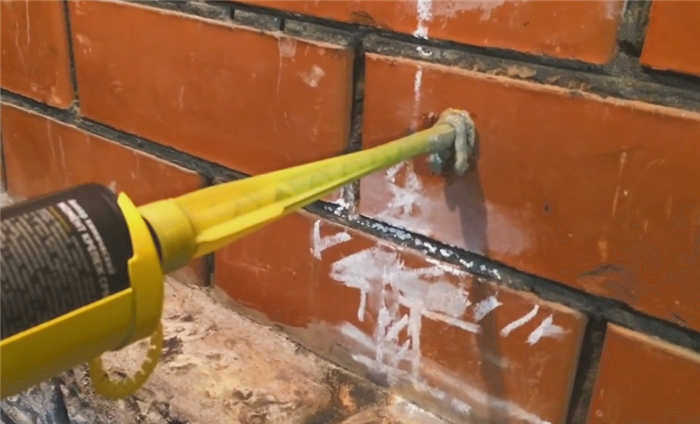

Для более надежного крепления в кирпичной стене используйте сухой плиточный клей. Можно использовать различные химические фиксирующие средства.
