Металлический корпус розетки обеспечивает защиту деревянной рамки от возгорания. Он предотвращает контакт искры от короткого замыкания с деревянной основой. Пластиковый корпус не выдерживает температуры 1500 0C – он расплавится.
Как установить розетку на гипсокартон
Перед установкой розетки на гипсокартон необходимо провести ряд подготовительных работ. Некоторые из них выполняются даже во время установки перегородки.
Установка розеток производится в соответствии с планом расположения розеток. В соответствии с этим же планом и однолинейной схемой выполняется электропроводка в помещении. Электропроводка прокладывается внутри конструкции перегородки или под гипсокартонной облицовкой стены. Электропроводку следует выполнять с помощью электрических кабелей с медными жилами с двойной (кабель ВВГ) или тройной изоляцией (кабель NYM). Согласно технологии, кабель должен быть заключен в электропроводку или специальные пластиковые трубы для электромонтажных работ.
Места, где будут установлены розетки для поверхностного монтажа, должны быть укреплены внутри конструкции поперечными балками. Балки будут служить опорой, на которой будут установлены розетки.
Инструменты для установки розеток на гипсокартон

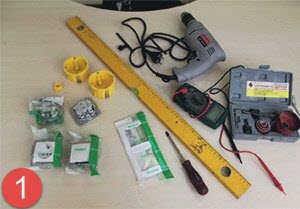

Для выполнения этой работы вам понадобятся следующие инструменты:
- Строительный уровень и разметочный карандаш;
- Дрель с насадкой, называемой сверлом. Сверло предназначено для больших отверстий;
- кусачки и отвертка с маленьким отверстием для отвертки.
Важно: Любые работы с электрической системой должны проводиться при выключенном питании. Перед выполнением любых работ убедитесь, что питание цепи, в которой будут проводиться работы, отключено.
Что такое настенная вилка
Подрозетник – это специальное электротехническое изделие, устанавливаемое в строительных перегородках (стенах, простенках) для дальнейшего удобного монтажа электрических розеток и выключателей.
Дополнительной функцией розетки является защита конструкции от распространения огня в случае короткого замыкания и других электрических аварий.
Второе, а точнее другое название подрозетника – монтажная коробка.
Говоря о технологии установки коробок скрытого монтажа, следует отметить, что эта технология может быть распространена и на установку распределительных коробок для электропроводки.
Монтажные коробки скрытого монтажа для гипсокартона

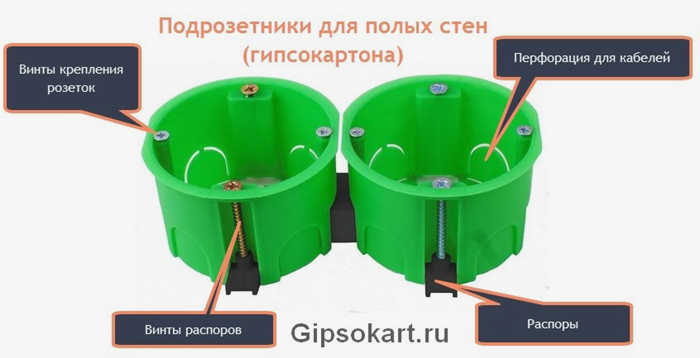

Для конструкций из гипсокартона выпускаются специальные коробки скрытого монтажа, которые называются коробками скрытого монтажа для полых конструкций (стен). Вот их изображение.
Как видно на рисунке, они имеют специальные скобы (распорки, "ушки"), которые в развернутом виде прилегают к гипсокартонной перегородке.
Важно! Все 3 технологических варианта установки подпанели в перегородку, приведенные в этой статье, используют подпанели для пустотелых стен.

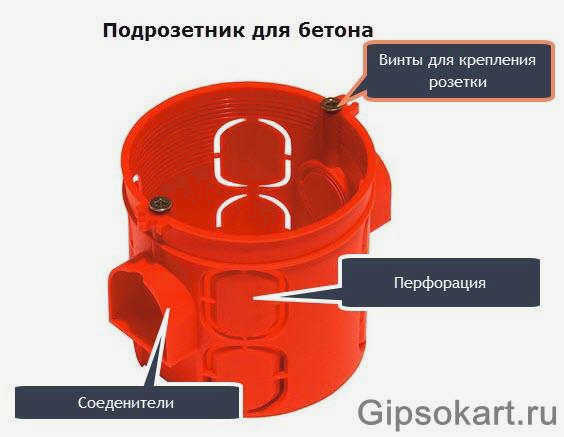

На этой фотографии мы видим "классическую" гипсокартонную подпанель (соединенную в блок) и, для сравнения, бетонную подпанель. Как видите, для установки в гипсокартон подпанельный блок имеет распорки, которые прилегают к гипсокартонным листам.

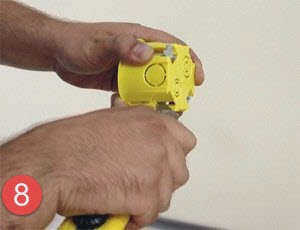

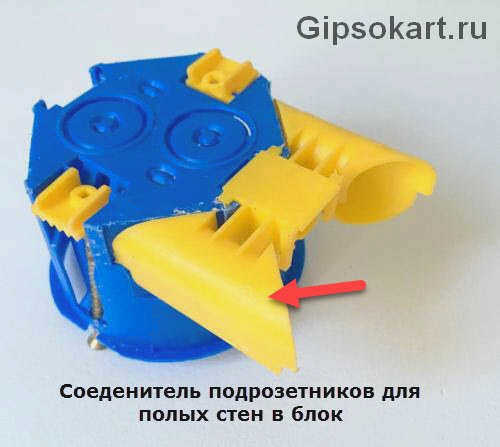

На этой фотографии гипсокартонная подрозетная коробка подготовлена для соединения с блоком. В отличие от бетонных коробок, которые соединяются с помощью специальных распорок, гипсокартонные коробки требуют специальных соединителей.

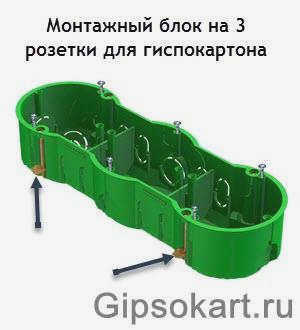

Имеются также готовые гипсокартонные коробки для нескольких розеток.

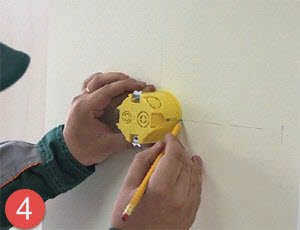

Определение положения блока розеток

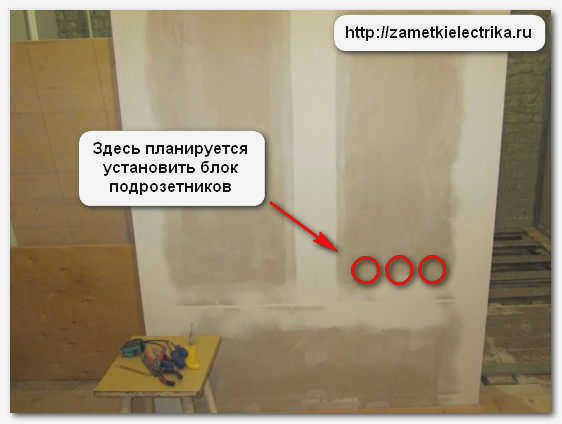

Давайте перейдем к моему примеру. Мне нужно установить блок из трех розеток в гипсокартонной перегородке.
Блок устанавливается над шкафом и предназначен исключительно для розеток. Планируется подключить декоративную лампу и зарядные устройства для телефонов. В моем случае высота шкафа составляет 45-50 (см). Нам нужно установить розетки на высоте около 62-63 (см) от пола.
Я рекомендую перед началом монтажных работ всегда иметь план электропроводки, учитывающий расположение и размеры всей мебели. Поверьте, лучше потратить больше времени, но узнать как можно больше от клиента о том, что он планирует установить и где, чем потом, когда что-то не подойдет, придется передвигать и переделывать проводку.
В ближайшее время я опубликую пару статей с подробным описанием вариантов размещения розеток и выключателей в разных комнатах (ванная, спальня, кухня). Чтобы не пропустить новые статьи, подпишитесь на рассылку сайта.

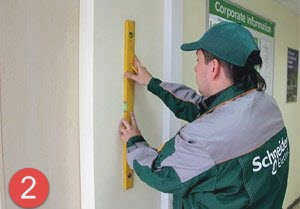

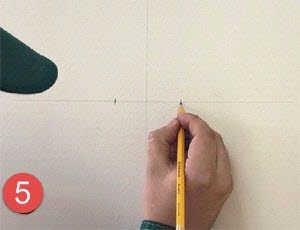

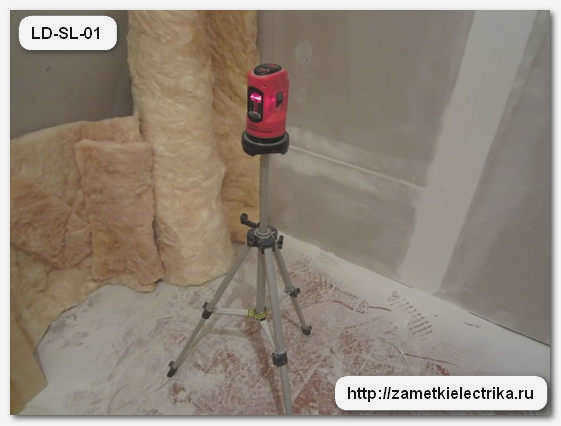

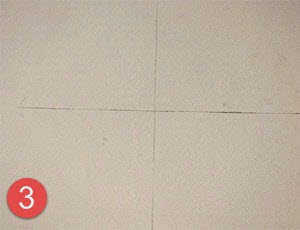

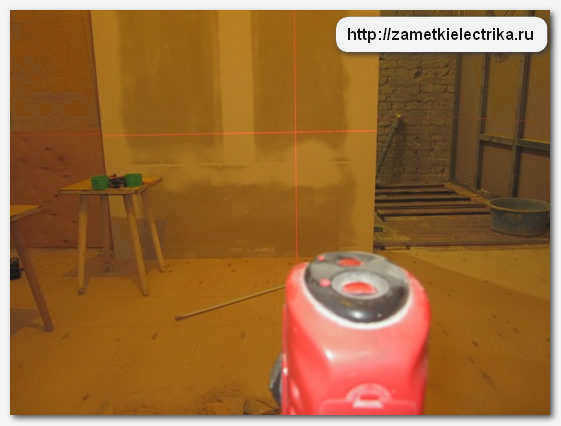

Вернемся к разметке. Я использую самовыравнивающийся лазерный уровень LD-SL-01 для разметки горизонтальной линии на высоте 63 (см) от пола.
Сверло для гипсокартона.

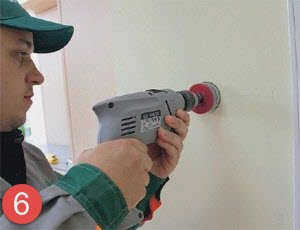

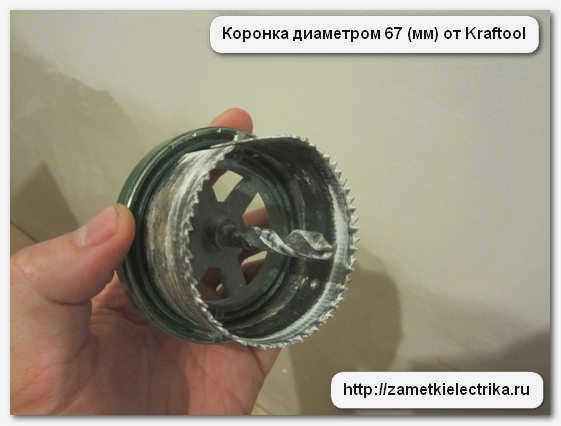

Для сверления отверстий в гипсокартоне (а также фанере, дереве, ДСП, пластике) я использую фрезу по металлу, т.е. циркулярную (корончатую) пилу диаметром 67 (мм) от Kraftool.

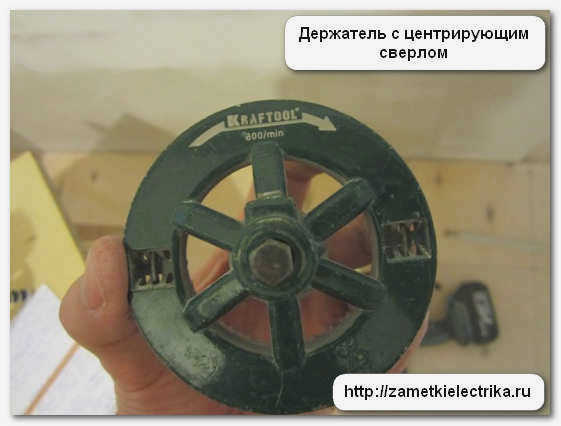

Циркулярная пила поставляется в комплекте с патроном, центрирующим сверлом и двумя дополнительными насадками: 60 (мм) и 74 (мм).
В дополнение к пиле в комплект входит биметаллическое сверло диаметром 68 (мм) с центрирующим сверлом.
Если у вас нет сверла, не беда. Отверстия можно аккуратно просверлить или вырезать ножом.
Следующие шаги – установка розеток или выключателей
Установка розетки или выключателя не занимает много времени, если эта работа уже выполнялась ранее. Однако если человек никогда не видел розетки со снятой планкой, не стоит браться за работу самостоятельно; лучше вызвать мастера.
В розетке со снятым молдингом находятся провода. Провода предварительно изолированы на длину 1-1,5 см. Все "волоски" скручиваются в один стержень, и каждый провод вставляется в розетку. В верхней части паза находится небольшой винт. Он удерживает кабель на месте. Винт вкручивается. Работа выполняется аккуратно. Следите за тем, чтобы провода не соприкасались друг с другом. В некоторых случаях необходима изоляция.

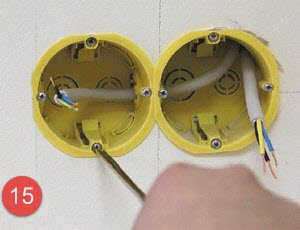

После того как провода соединены, розетка вставляется в гнездо. По бокам имеются распорные "ушки". После вкручивания винтов их можно раздвинуть. Таким образом, розетка надежно фиксируется в коробке. Также убедитесь, что место установки ровное. При отсоединении ушек гнездо может провернуться, поэтому делайте это медленно и по одному. Слегка закрутите один винт, затем другой. И так далее, пока крепление не станет устойчивым.
Устанавливайте выключатель, только если у вас есть опыт. Существует много типов выключателей, которые различаются по способу установки.
Советы от
Советы мастера по установке подрозетника в гипсокартон:
- Не устанавливайте точки близко к полу, необходимо поднять отметку вверх по стене как минимум на 20-50 см.
- Размер сверла для стандартного плинтуса – 68 мм.
- Если при создании отверстия имеется металлический или деревянный профиль, его необходимо "вырезать" и просверлить.

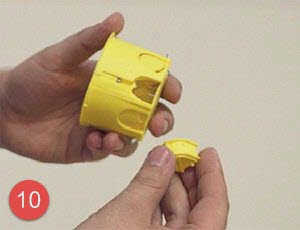

- Перед установкой коробки необходимо проложить к ней кабель. Он может выходить из верхней части гипсокартона или сбоку. Заглушки на коробке должны быть удалены соответствующим образом (сверху или сбоку, снизу).
- Если на профиле имеется более одного отверстия. Они "выравниваются" одним и тем же сверлом. Точная резка ножницами по металлу.
Установка стояка в гипсокартонную поверхность не занимает много времени и сил, если поверхность была правильно размечена, если у вас есть электроинструмент и качественный материал (коронки и короба). Подпоры производятся различными компаниями по производству пластика. Поэтому следует обращать внимание на качество используемого пластика и толщину подрозетника.
