Установка настенных розеток: Как установить настенные розетки в бетон и гипсокартон?
Электрическая розетка – это не только полезная часть электропроводки, но и весьма декоративный элемент.
Бесперебойное функционирование розетки, а также ее аккуратный внешний вид во многом зависят от правильной установки, не так ли? Для того чтобы работа была выполнена правильно, необходимо учесть множество нюансов, и один из них – правильная установка розетки.
Никогда раньше не устанавливали розетки и боитесь ошибиться? В этой статье мы подробно рассмотрим различные типы монтажных коробок и тонкости каждого из них.
Также уделено внимание установке коробок в типичные типы оснований – бетон, гипсокартон и стены, облицованные плиткой. Материал дополнен наглядными фотографиями и полезными видеороликами.
Виды и характеристики настенных розеток
Современные розетки и способы их установки сильно отличаются от тех, что устанавливались в домах советской эпохи.
Если раньше они просто встраивались в стену без возможности замены, то сегодня установить и при необходимости заменить розетку не составляет труда.

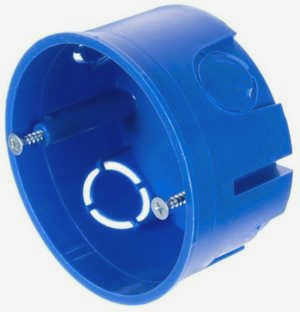

Все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей розетку в глубине, обеспечивая при этом пожарную безопасность.
Подшкафные светильники бывают разных форм и размеров, материалов и способов установки, поэтому перед покупкой важно ознакомиться с их видами.
Фотогалерея
Фото из
Podrosocket – монтажное устройство, предназначенное для надежной фиксации изделий скрытой проводки
Независимо от того, устанавливаете ли вы одну розетку или группу розеток, перед их установкой необходимо предварительно просверлить стену
Для установки глубоко в кирпичной или бетонной стене эти коробки или коробки скрытого монтажа заполняются клеящей штукатуркой.

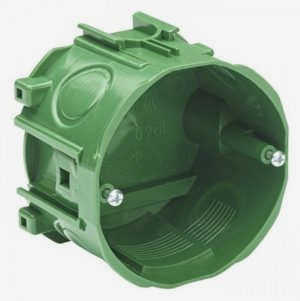

Подрозетники в перегородках и гипсокартонных стенах крепятся с помощью регулируемых распорок.
Практически все строительные материалы и варианты плит, используемые при скрытой облицовке, подходят для дюбелей.
Ассортимент продукции для скрытой проводки включает варианты для установки в бревенчатых и деревянных зданиях.
Подвижные розетки используются для установки одиночных выключателей, точек питания и штепсельных розеток
В процессе эксплуатации проще переставить "свободный" механизм в розетке. Это также делает монтажные работы гораздо более быстрыми и аккуратными.
Функциональное назначение
Особые аспекты установки розеток
Скрытая прокладка кабелей в кирпичной стене
Крепление в гипсокартонных стенах
Группа розеток в облицовке из OSB
Блок розеток в бревенчатом доме

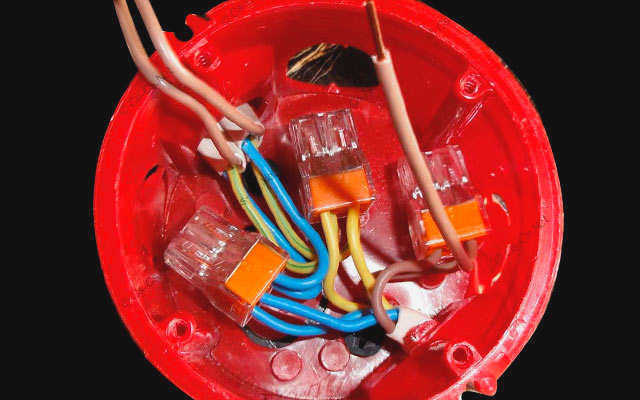

Расположение точки питания в подрозетнике
Надежная защита механизмов

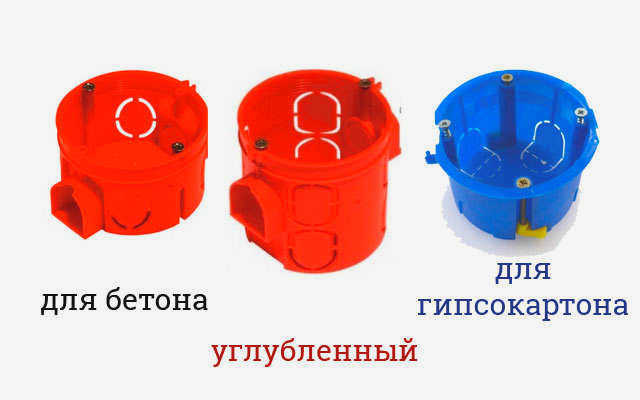

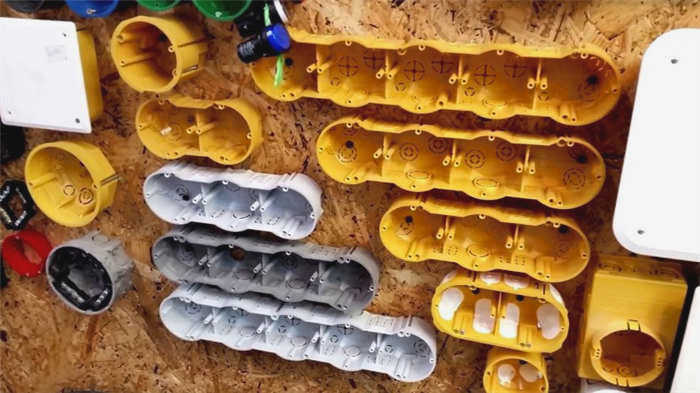

Выбор электрических розеток в зависимости от материала стен
Основным критерием выбора является материал стен, в которых будут устанавливаться розетки.
Требования к подрозетникам
Единых правил, описывающих установку коробок скрытого монтажа для электрических розеток, не существует. Правила электромонтажа требуют соблюдения общих требований пожарной и электрической безопасности. В этом смысле установка коробки для розеток ничем не отличается от установки распределительной коробки. Существуют строительные нормы и правила, которые определяют геометрию розеток в помещении. Да и здравый смысл еще никто не отменял.
Постараемся обобщить все условия, при которых установка розеток не вызовет проблем в работе электрооборудования.
- Материал, из которого изготовлены коробки, должен быть достаточно прочным, чтобы выдержать усилие, с которым вилка вынимается из розетки. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого розетки, предназначенные для монтажа в раствор (обычно гипсовый или алебастровый), имеют ребра, пазы и защелки, отформованные на внешней поверхности. Технологические отверстия для проводки также выполняют функцию крепежа.
- Сюда проникает пастообразный раствор, и после высыхания корпус можно снять, только разрушив часть стены или разбив пластик.
- Подавляющее большинство розеток изготавливается из различных видов пластика. С одной стороны, это дешевое решение, но с другой стороны, пластик является диэлектриком и не повреждается влагой.

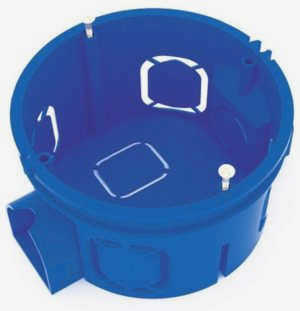

- Внутри коробок должны быть отформованы ребра жесткости для крепления розеток.
Многие помнят советские квартиры, где розетки выпадали из стены при малейшем усилии. Раньше розетки изготавливались из металла. Это не только было опасно, но и распорки на розетке не могли зацепиться за гладкую поверхность.
- Кроме того, розетки оснащены монтажными отверстиями для винтов.
- Пластик, из которого изготовлены розетки, не может поддерживать горение. Что касается стены (бетонной или кирпичной), то это требование не имеет значения. Но колючая розетка может воспламенить обои на стене или стоящую рядом мебель.
Теперь перейдем к самому монтажу электрической розетки.
Перед началом работы неплохо иметь под рукой полный комплект материалов. Силовой кабель, необходимое количество розеток (с небольшим запасом на лом), строительный раствор, клей ПВА. Электроинструмент, с помощью которого вы планируете вырезать отверстия.
Вывеска
Независимо от того, прокладывается ли силовой кабель заранее или вы будете сверлить под него отверстия одновременно со сверлением розеток, установка розеток начинается с тщательной разметки.
Невозможно угадать, где будут располагаться электроприборы. Возможно, завтра вы захотите сделать перестановку в своем доме. По этой причине розетки следует устанавливать в соответствии со следующими правилами:
- Для универсального использования – на высоте 30 см от чистого пола (имеется в виду высота от уложенного напольного покрытия).
- Для крупной бытовой техники (стиральная машина, холодильник) на высоте 1 метр.
- Если розетки устанавливаются над столешницами или тумбочками, то на расстоянии не менее 10 см от поверхности.
- Особым случаем является установка розеток для вмонтированного в стену телевизора. Это индивидуальный проект.

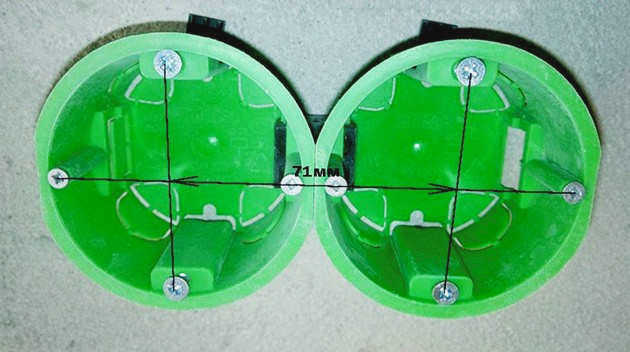

- Однако расстояние между центрами розеток фиксировано (применяется при групповой установке, в ряд). Для стандартных розеток это значение составляет 71 мм.
Необходимо также учитывать горизонтальное расстояние. От углов, потолков, пола, дверных коробок – не менее 15 см. От радиаторов – не менее 50 см. Разумеется, розетки не должны располагаться над нагревательными приборами (кроме полов с подогревом) или плитами. Правила электроснабжения и СНиП запрещают размещать розетки и проводку на стенах, выходящих непосредственно на улицу.
Размеры электрических розеток
Если говорить о размерах подрозетников, то здесь все просто: наиболее распространенный размер подрозетника составляет 70 мм диаметр. В подавляющем большинстве случаев все они имеют одинаковый размер. Большинство современных розеток и выключателей рассчитаны именно на эти размеры.
При этом важно не забывать о таких параметрах, как глубина розетки. Но и в этом случае все просто, если вы планируете коммутировать в розетке несколько проводов, помимо розетки или выключателя (например, использовать розетку вместо распределительной коробки), вам понадобится более глубокая розетка. Если возможно, используйте глубокие подрозетники, с которыми проще обращаться и устанавливать.
Помните! – Правильно установленное гнездо больше никогда не будет доставлять неудобств.
Установка гнезда в бетоне

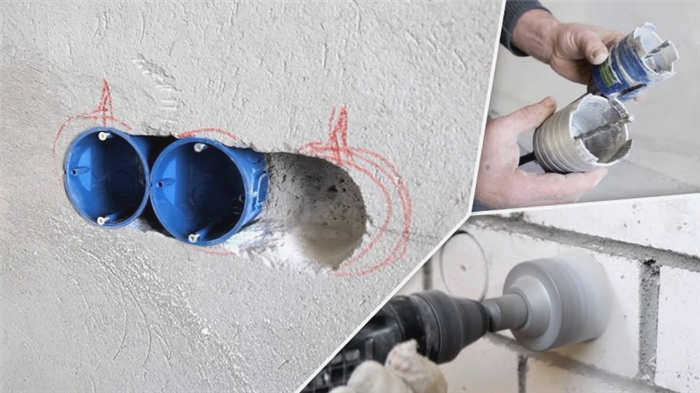

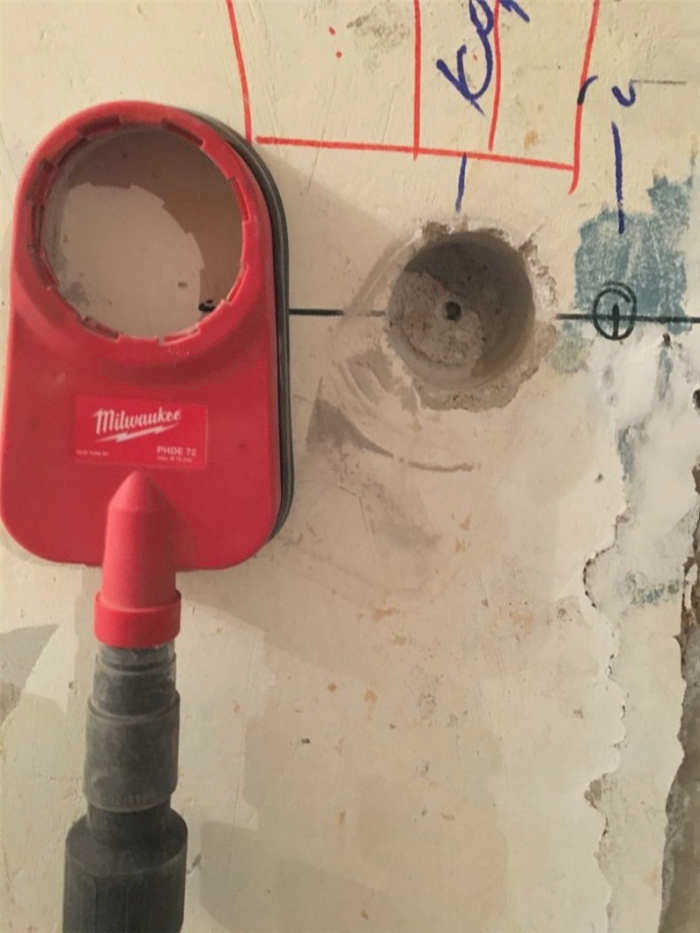

Что нужно сделать, чтобы установить гнездо в бетоне? Правильно! – Выдолбите отверстие для гнезда! Лучше всего для этого использовать дрель с алмазным сверлом, но это не лучший вариант с точки зрения дешевизны. Более удобный и практичный вариант – перфоратор с ударной дрелью по бетону или просто резать бетон диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и подъезде).
Следует учитывать, что в помещении при использовании стоек образуется очень мелкая пыль, и прежде всего монтажники должны позаботиться о здоровье и приобрести стандартные средства защиты: маски, респираторы, наушники и строительный пылесос.

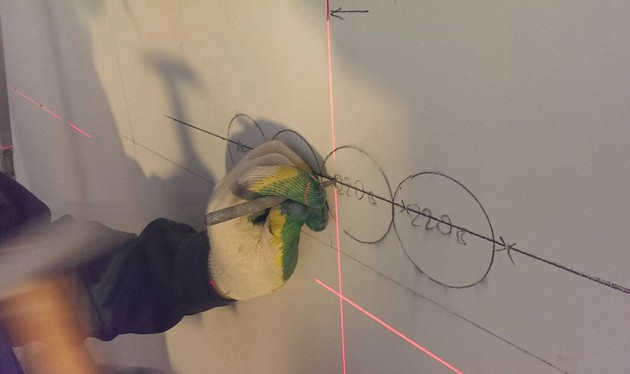

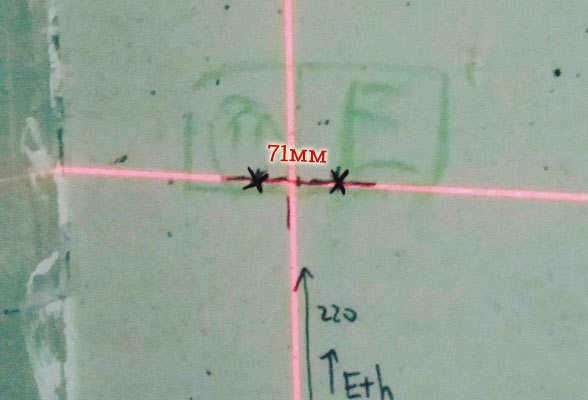

Первый шаг – разметка будущих отверстий. Начертите линию на спиртовом уровне и отметьте ее на стене. Если у вас 2 или более настенных розеток, расстояние между центрами окружностей должно составлять 71 мм. Это расстояние было рассчитано опытным путем, профессиональными электриками, проверено кровью и потом! Запомните 71 мм!

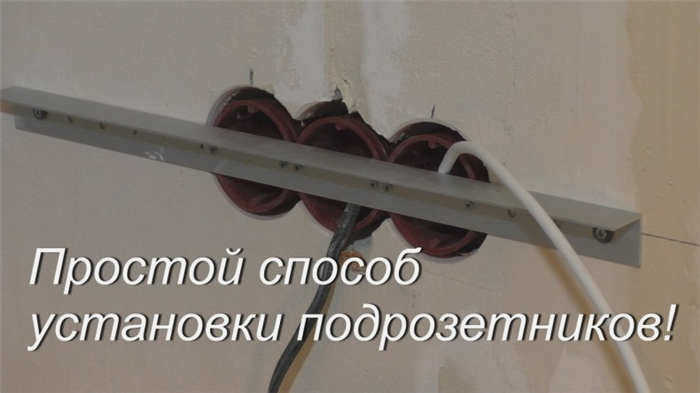

Самый простой способ сделать разметку – установить группу опор у стены.

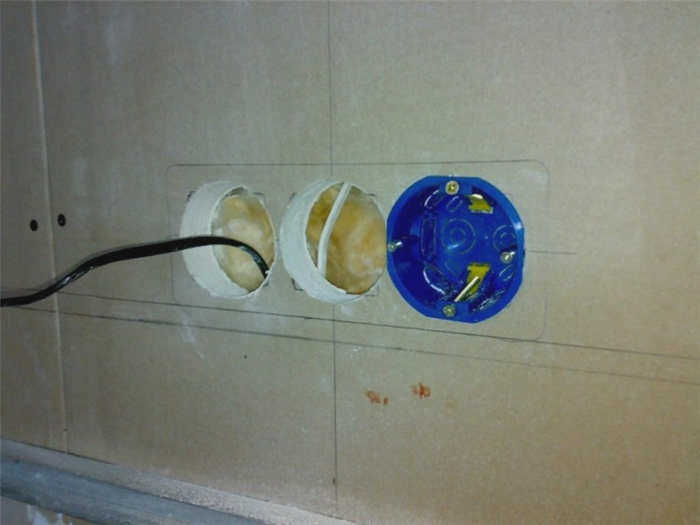

Гипсокартонные домкраты
Гипсокартонные домкраты выглядят как прокладка между стеной и гипсокартоном, давая вам возможность прочно закрепить розетку. Их необходимо устанавливать до установки розетки в гипсокартон.
- В противном случае крепление вскоре упадет, гипсокартон будет нарушен, что нарушит общий вид, а розетка просто выпадет.
- Современные гипсокартонные розетки, помимо основных креплений, имеют дополнительные крепления, которые защелкиваются на гипсокартоне, обеспечивая наилучшую фиксацию крепежа.
- Учитывая, что гипсокартон является легковоспламеняющимся материалом, помимо соответствующих видов, необходимо подбирать опоры в соответствии с противопожарными нормами.
Правила гласят, что отделка помещения гипсокартоном создает возможность возгорания именно в местах соединения розеток. Правильный выбор розетки предотвратит эту опасность.
Рекомендация! Рекомендуется приобретать розетки и подрозетники вместе с покупкой гипсокартона. Таким образом, вы сможете получить все вместе и выбрать правильные материалы.
- Розетки должны быть изготовлены из самозатухающего пластика. Когда розетка нагревается, тепло от нее не будет передаваться на окружающий гипсокартон. Это еще один плюс для безопасности в случае возможного короткого замыкания;
- Если зазор между стеной и гипсокартоном небольшой, обратитесь к конкретным размерам. Если ширина проема велика, стоит подобрать модель в обычном диапазоне размеров для глубины 50 мм.
Установка подрозетника (пошаговая инструкция)

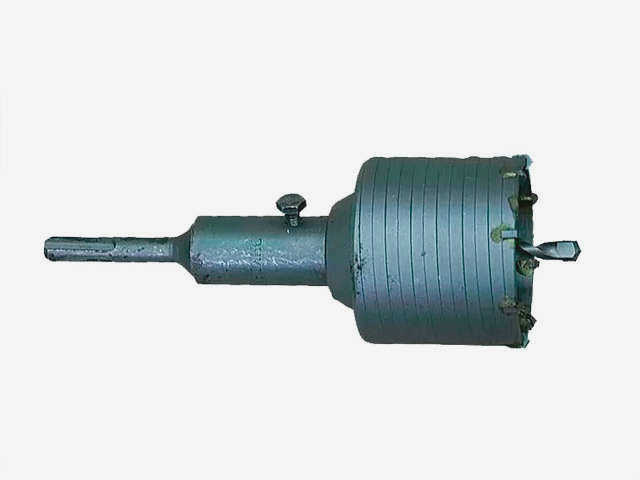

Рассмотрим, как установить подрозетник своими руками? Вам понадобится крепкий молоток с буром по бетону диаметром 6 мм для сверления отверстия в бетоне или кирпиче.
Установка производится в следующие этапы:
- Просверлите отверстие для последующей установки коробки. Если необходимо установить более одной коробки, расстояние между изделиями должно составлять 7,1 см. Глубина сверления составляет 50 мм.
- Коронка сверлится на 5-10 мм вглубь бетона. Центральное сверло вытаскивается. Если его не вытащить, оно может отклониться и сломаться во время сверления. После выбора алмазного сверла бур начнет сглаживать стену и станет громоздким.
- Завершите сверление буром на необходимую глубину.
- Удалите пыль и мусор пылесосом.
- Подготовьте коробку, удалите составляющие блок-пластину – двойные, тройные, отрежьте штекеры проводов. Рекомендуется делать соединение не посередине, а с левой или правой стороны.
- Подготовьте раствор для установки. Рекомендуется использовать гипс или шпатлевку в соотношении 2 к 3. Это позволит раствору высохнуть за 10-20 минут, и нет необходимости торопить рабочий процесс.
- Для обеспечения хорошей адгезии раствора поверхность стены смачивают с помощью пульверизатора.
- Подготовленный раствор помещается в полость.
- Вставьте плитку под кисть.
- С помощью шпателя удалите излишки раствора и затирки.
- После схватывания раствора излишки можно удалить изнутри.
- Вставляются механизмы розетки.
Замена электрической розетки

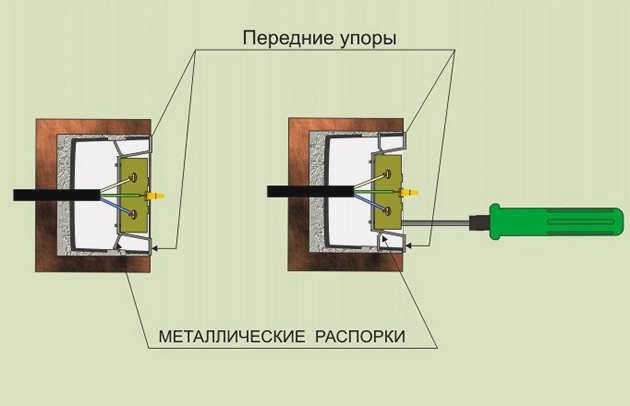

Удалите старый стальной домкрат с помощью плоскогубцев. Затем очистите отверстие от старой грязи и остатков штукатурки.

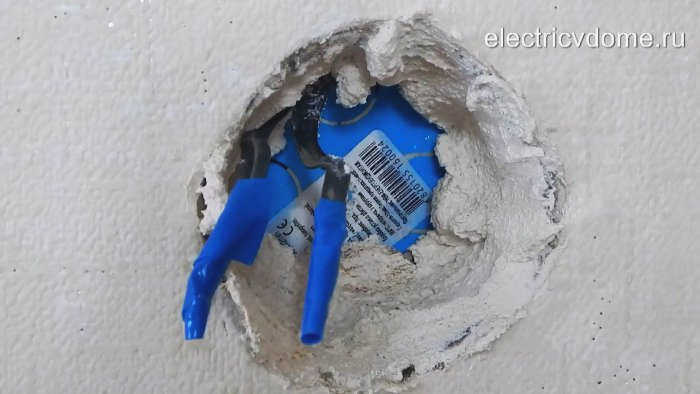

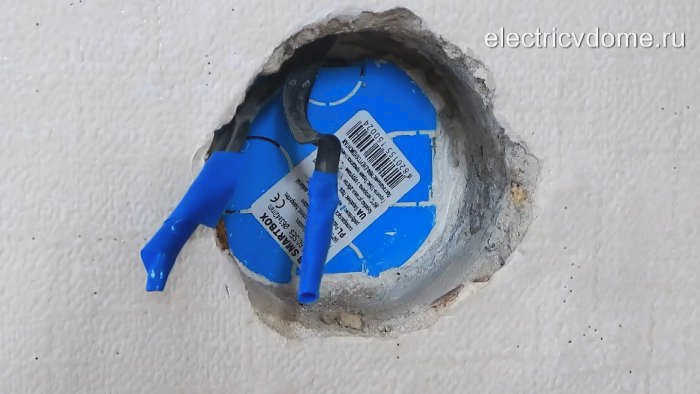

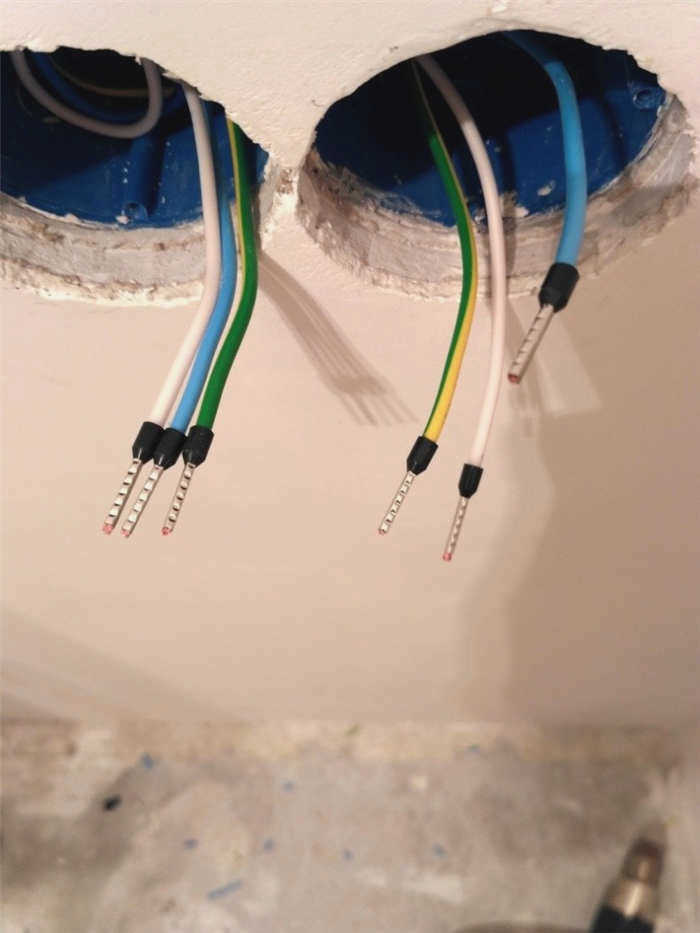

Выбиваем одно боковое окно в электрической розетке. Вставляем провода через это окошко и вставляем пластиковый стаканчик.

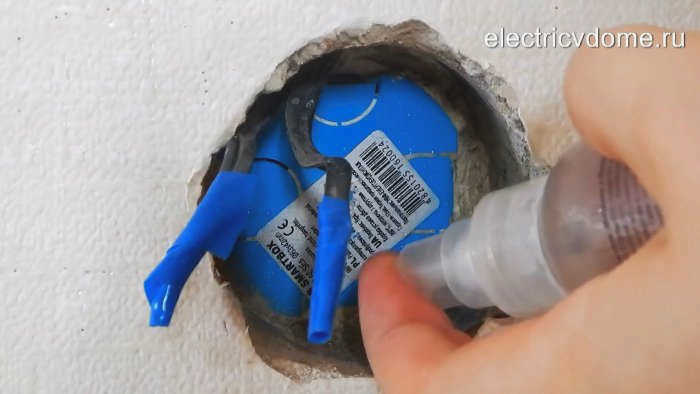

Теперь закрепляем нашу коробку в стене с помощью шпаклевки. Для того чтобы шпаклевка лучше прилипла к бетону, внутреннюю часть отверстия следует смочить водой.
Нанесите приготовленную алебастровую или шпаклевочную смесь по периметру отверстия с помощью шпателя. Для удобства один шпатель должен быть узким. Сам пластиковый стаканчик также покрывается снаружи этой смесью.

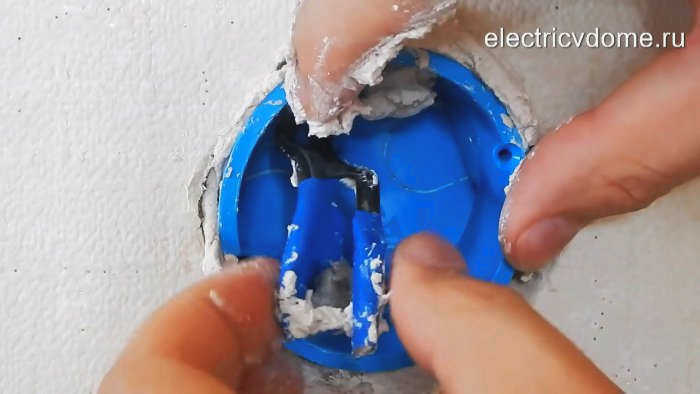

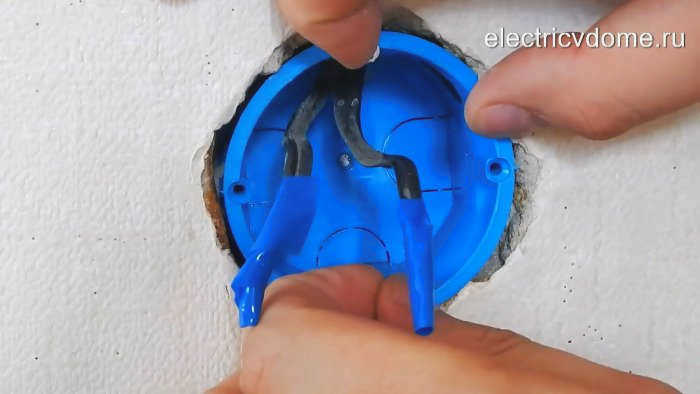

Теперь установите стаканчик в розетку, проталкивая через него провода. Чашка должна сидеть вровень со стеной, она не должна торчать.

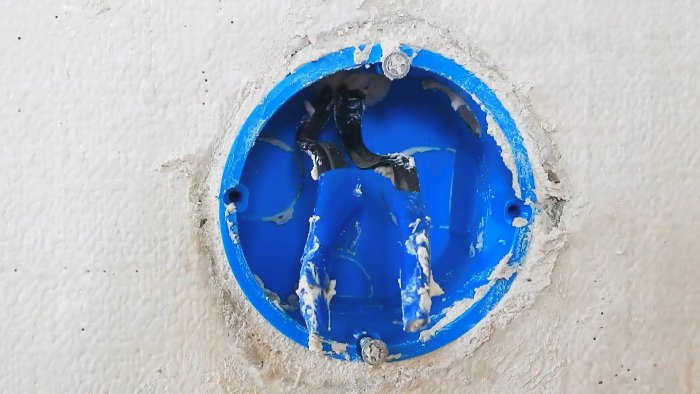

С помощью шпателя удалите остатки смеси. На этом подготовка окончена.
Установка новой розетки

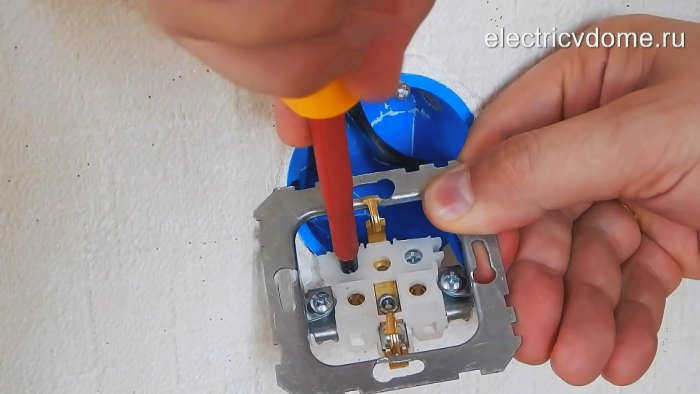

Начните со снятия крышки розетки, открутив центральный винт. Затем вставьте провода в клеммы, подключите фазу к правой клемме, а нулевой провод к левой клемме и затяните винт.

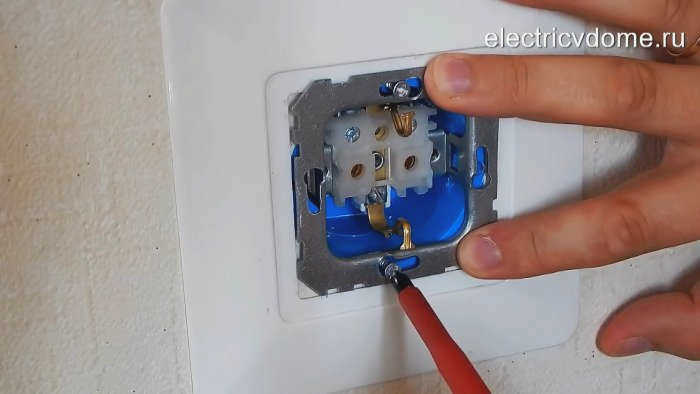

Установочная коробка имеет специальные усиления, в которые вкручиваются саморезы. Розетка будет закреплена с помощью этих саморезов. Для этого снимите распорки и вставьте розетку в монтажную коробку. Саморезы будут вставлены через отверстия в клеммной колодке и надежно закреплены шурупами.

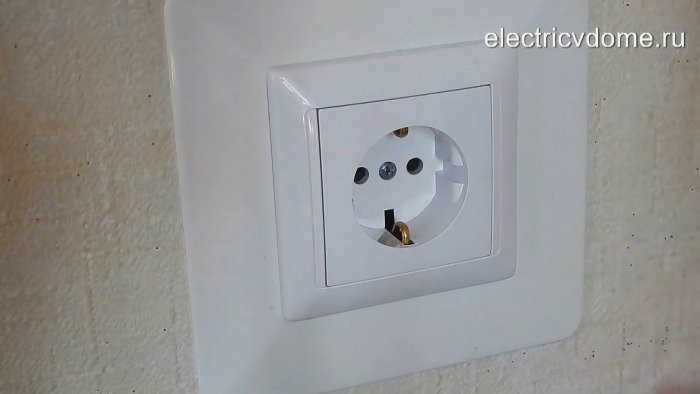

Если имеется декоративная крышка, не забудьте установить ее. Убедившись, что розетка установлена правильно, установите крышку на место, закрепив ее винтом. Включите питание на распределительном щите и проверьте напряжение с помощью индикаторной отвертки.
