Как закрепить провод в штробе перед штукатуркой

Чтобы закрепить кабели в кабелепроводе, используйте:

Проводка под штукатуркой: правила монтажа, сверление отверстий, поиск скрытых проводов

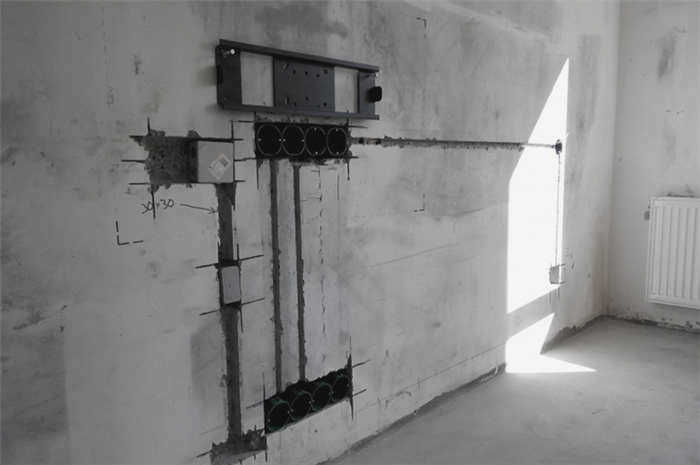

В большинстве случаев при монтаже электропроводки ее обычно прячут под слоем штукатурки. Этот способ является более безопасным и надежным: ведь провода, заделанные в стену, защищены от механических воздействий, влаги и коррозии. У этого способа прокладки есть и недостатки – перенести ее в другое место будет невозможно, а определить местонахождение кабеля будет сложно при отсутствии схемы.

Что сначала, штукатурка или кабель?

Когда делать электромонтаж – до или после штукатурки? – это спор между электриками и штукатурами. Для каждого из них удобнее сначала выполнить свою часть работы, не отвлекаясь на посторонние дела. Но если вы делаете ремонт самостоятельно или его выполняет один мастер, то процедура выглядит следующим образом:

Что идет первым?
Электрическая штукатурка

1. Стены очищаются от старой отделки. Нарисуйте на них линии, по которым будут проложены провода и установлены розетки и распределительные коробки.
2. Под толстыми проводами и гофрированными трубами делают борозду до самых точек вывода: выключателей, розеток. Использование гофрированных труб обязательно, если стены выполнены из горючих материалов. Они также используются для того, чтобы можно было протянуть и заменить проводники. Допускается прокладка проводников в штукатурке без гофры.
3. Тонкие проводники можно прокладывать прямо по поверхности без сверления, если их скрывает слой штукатурки.
4. Затем прокладываются электрические кабели и крепятся к стене.
5. Стены оштукатуриваются со стяжкой или без нее. Концы проводов, торчащие из воздуховодов, можно свернуть и накрыть полиэтиленовой пленкой.
6. Когда стены высохнут, с помощью перфоратора просверлите места для розеток, распределительных коробок и выключателей. Это делается после нанесения штукатурки, так как иначе неясно, на какой глубине они будут установлены.
7. Затем выполняется окончательная отделка – оклейка обоями или декоративная штукатурка. После этого устанавливаются розетки и выключатели.

Однако есть аргумент в пользу того, чтобы делать всю электрику после оштукатуривания стен. Если вы собираетесь вставлять в стены тяги, то гораздо проще срезать слой штукатурки, например, на второй или третий день, когда она еще не полностью высохла. Укладка бетона или кирпича займет больше времени и будет более пыльной.

Электропроводку лучше делать до или после штукатурки

Каждый мастер, будь то электрик или штукатур, хочет, чтобы его часть работы была выполнена без сбоев.

Однако если ремонтом занимается один человек, то порядок действий следующий:

1. Очистить стены от старого отделочного материала. Разметить места, где будут проложены провода, установлены распределительные коробки и розетки.
2. Проложить канавки для толстых кабелей и гофрированных шлангов. Использование последних является обязательным при ремонте деревянных домов. Такие элементы облегчают последующую замену кабелей. Прокладка кабелей в толстой штукатурке производится без гофрированных рукавов.
3. Тонкие провода укладываются поверх основного слоя без сверления каналов, если отделка скрывает элементы.
4. Проложите проводку, закрепите ее на месте. Оштукатурьте стены со стяжкой или без нее. Концы проводов, выступающие из каналов, закрыть фольгой.
5. Используя корончатую дрель, просверлите отверстия для розеток, распределительных коробок и выключателей. Это делается после нанесения штукатурки, иначе невозможно правильно определить глубину заделки.
6. Выполняется оклейка обоями или структурная штукатурка.

Рекомендуется прокладывать электрические кабели после оштукатуривания стен. Прокладку кабелей рекомендуется выполнять на второй или третий день, когда штукатурка еще не полностью высохла. Прокладка каналов в бетоне или кирпиче более длительна и сложна.

Определение и разметка трасс воздуховодов

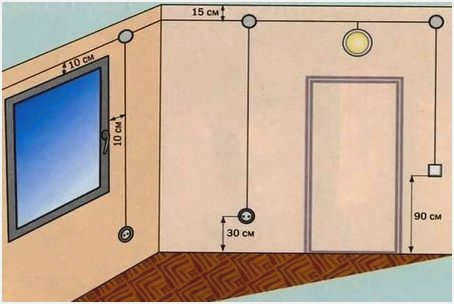

Нанесение линий, отражающих расположение проводников и других компонентов электрической сети, следует начинать с мест установки распределительных щитов, выключателей, розеток и светильников. Линии следует размечать вертикально или горизонтально. Разметку следует производить маркером или мелом, используя спиртовой уровень. Диагональная прокладка допустима при электрификации чердака или лестницы.

Линии разметки должны проходить параллельно поверхности. Это предотвращает повреждение кабелей при забивании гвоздей.

Способы крепления к стенам из различных материалов

В зависимости от типа поверхности выбирается и способ крепления.

• Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.д. Обычный крепеж здесь не удержится. Специальные приспособления, имеющие расширенный конец или центральную часть, будут более надежными и устойчивыми. Это могут быть дюбели-бабочки, зонтичные дюбели или просверленные дюбели.
• Жесткий. К ним относятся деревянные, гипсовые, оштукатуренные, OSB и ДСП поверхности. В этом случае используются обычные саморезы или прямые гвозди. Если шурупы тугие, можно предварительно просверлить отверстия меньшего диаметра.
• Жесткий. Кирпичные и бетонные стены – самые распространенные материалы в этой категории. Здесь даже в предварительно просверленные отверстия просто вкрутить саморезы будет проблематично. В этом случае необходимо использовать расширительные дюбели. Они обычно состоят из пластиковой заглушки и шурупа. Отверстия сверлятся в стене. Для бетонных и кирпичных стен диаметр сверла должен соответствовать диаметру дюбеля (6 мм сверло – 6 мм дюбель). Для менее плотных поверхностей сверло должно быть на 1 мм тоньше (сверло 5 мм – дюбель 6 мм). В отверстия вставляются дюбели, конец которых не должен выступать над поверхностью. Затем вкручиваются сами крепления (хомуты, пластины и другие).

Кабельные каналы различных размеров

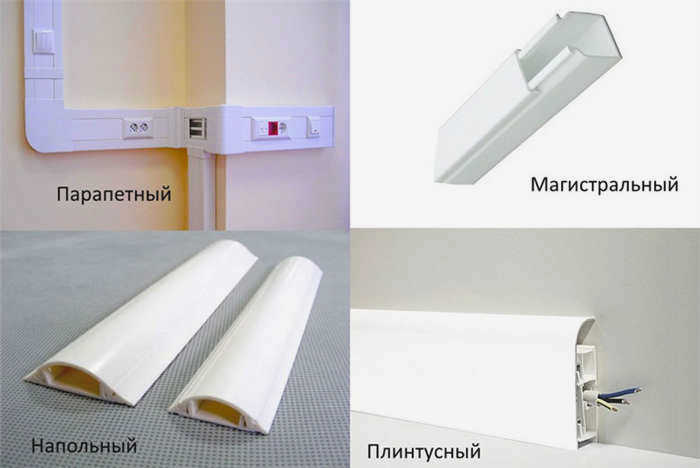

Кабельные каналы – это очень популярный способ крепления проводов и кабелей в открытом положении. По мнению многих электриков, это самый удобный способ крепления. Кабельный канал изготавливается из оцинкованной стали, негорючего пластика, алюминия и представляет собой простейшую U-образную конструкцию. Проводники помещаются в этот технический короб и закрываются односторонней или двухсторонней крышкой. Они различаются по материалу, цвету, размеру, конструкции (какая крышка), влагозащите и внешнему виду:

• стоячие;
• реечные;
• плинтусы;
• подоконник.

Виды кабельных каналов

При монтаже кабельного канала сначала делается разметка на стене, а затем канал крепится саморезами, дюбелями или "жидкими гвоздями". На видео показано, как правильно установить ПВХ-канал.

Что нужно для сверления и резки

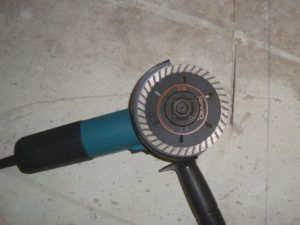

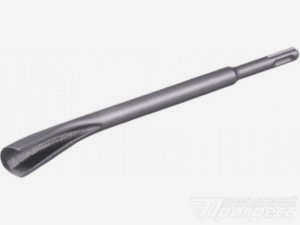

После того как вы закончили разметку, необходимо решить вопрос о том, что вам понадобится для завинчивания. Существует довольно много вариантов. Наиболее часто используемым инструментом является перфоратор со специальной насадкой, который имеет простое название – штроборез. Это изогнутое лезвие с желобком. Его конец достаточно острый, чтобы проделать отверстие в стене. Работать с такой насадкой необходимо в ударном режиме. В результате получится ровное и глубокое покрытие. Еще одно приспособление – обычный плоский шпатель. Процедура обработки практически такая же, как и у предыдущего инструмента, но производительность будет не такой высокой. С помощью перфоратора сложно добиться отличного результата, особенно если работа ведется на бетонной стене. Многие профессионалы рекомендуют использовать для такой работы специальный круглый режущий инструмент. Таким инструментом является угловая шлифовальная машина с алмазным диском. Он поможет сделать надрезы нужной глубины, а затем выбить среднюю часть ударной дрелью.

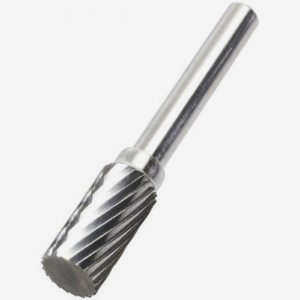

Хотя количество процедур выглядит довольно внушительно, эффект от использования фрезера может быть гораздо больше, чем от молотка. Скорость работы шлифовальной машины достаточно высока, поэтому она не займет много времени на строительство.

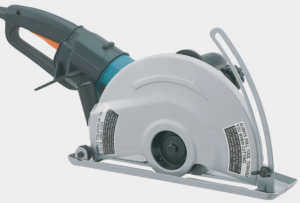

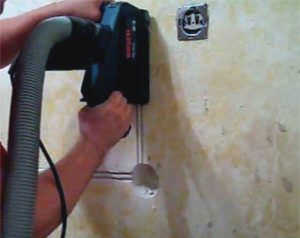

Ну а самым эффективным инструментом для штробления является шуруповерт. Этот инструмент по своей конструкции несколько напоминает отвертку. Вы можете регулировать расстояние между дисками, чтобы установить желаемую ширину канавки. При выполнении этих процедур образуется довольно много пыли и мусора, поэтому во время работы необходимо надевать респиратор и беруши. Это поможет защитить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Прокладка кабелей

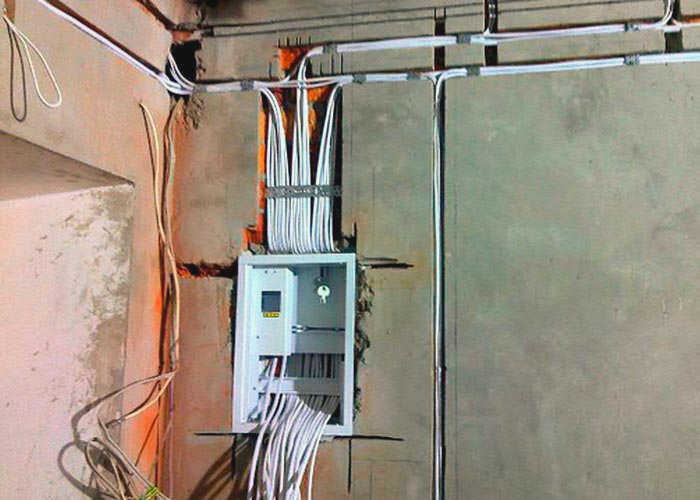

После завершения процедуры бурения и удаления пыли можно готовиться к прокладке кабелей. Часто упускается из виду необходимость замены жгута скрытой проводки. На приведенной ниже схеме показаны основные принципы прокладки кабелей.

Как же закрепить кабель в кабелепроводе? Для фиксации кабеля можно использовать следующие методы:

1. С помощью перфорированной ленты. Этот метод часто используется при строительстве "хрущевских" зданий. Крепление кабеля в кабелепроводе осуществляется с помощью дюбелей. Это достаточно надежный метод, который будет удерживать кабель независимо от количества кабелей.
2. Иногда для крепления используется алюминиевая проволока. Ее можно приобрести практически в любом магазине электроники. Его также можно легко изготовить своими руками. Для крепления проволока прокалывается посередине и прикручивается к нижней части гермоввода. Провода крепятся к верхней планке, а концы загибаются плоскогубцами, чтобы получился прочный замок. Этот метод довольно сложный, но достаточно экономичный.
3. Можно закрепить трос с помощью алебастра. Для этого проволоку протягивают вдоль гермоввода и закрепляют раствором. Недостатком этого метода является то, что смесь нужно разводить в небольших количествах, так как она быстро высыхает.
4. Наиболее эффективный метод – прикрепить пучок проводов к гермовводу с помощью дюбеля с размером крепления 6 мм. На конце имеется петля, которая помогает удерживать жгут проводов на месте и значительно облегчает процесс установки. Для этого просверлите несколько отверстий, а затем закрепите жгут проводов с помощью дюбельных зажимов. Подробнее о том, как закрепить жгут проводов в выпотрошенном воздуховоде, смотрите в этом видео:
