Для домашнего использования достаточно стола, сделанного из фанеры и досок. Его можно разместить в гараже или сарае. Если вы работаете с большим количеством распиливаемого материала, нужно немного постараться и укрепить стол. Раму в этом случае нужно сварить из металлического уголка или профиля, а ее ножки забетонировать в пол.

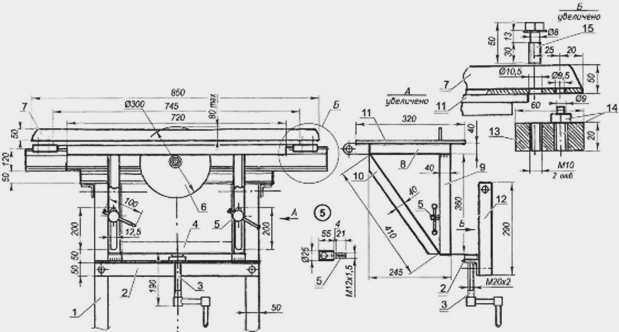

Стол для циркулярной пилы своими руками – чертежи

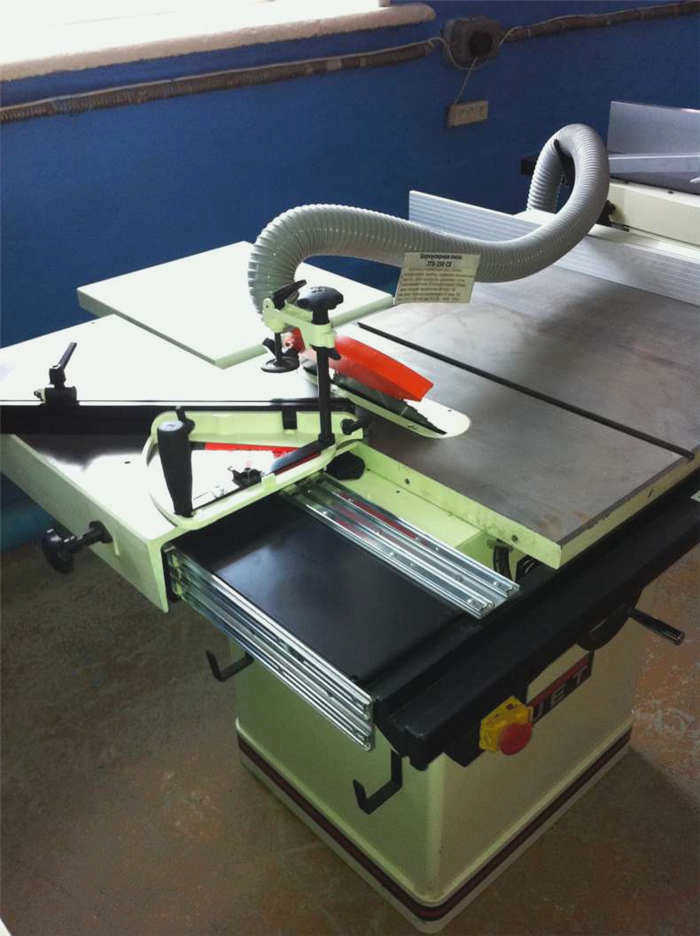

При работе с деревом одним из самых популярных инструментов является циркулярная пила. Это устройство отличается эффективностью и удобством, позволяет значительно ускорить процесс распила реек или листовых материалов. Если вы выполняете масштабные работы по распиловке, стоит рассмотреть вариант специально разработанной конструкции стационарной циркулярной пилы, чтобы повысить безопасность, скорость и качество работы.
Что такое циркулярная пила
Дома и на рабочем месте Циркулярная пила необходима для резки различных материалов (дерево, шифер, гипсокартон, мягкий металл, фанера и т.д.) Этот электрический ручной инструмент (в стандартной комплектации) предназначен для выполнения прямых резов глубиной от 40 до 140 мм (большинство моделей, выпускаемых производителями, позволяют выполнять прямые резы до 85 мм, но для строительных площадок выпускается линейка более мощных агрегатов). Во время работы машина крепко удерживается оператором и выполняет рез, скользя вдоль заготовки. Нет никаких ограничений по длине или ширине заготовок. Также возможен распил под углом к поверхности заготовки.
Мощность пил различна. Самые экономичные агрегаты имеют до 1,2 кВт и предназначены для резки заготовок толщиной до 4,5 см. Они хорошо подходят для бытового использования, периодической работы в течение короткого времени, просты и неприхотливы. Для резки до 6,5 см, частого и длительного использования подходят полупрофессиональные инструменты до 1,8 кВт. Для производственных задач подходит профессиональное оборудование до 2,2 кВтОни имеют длительный срок службы и способны резать заготовки толщиной до 8,5 см. Для использования в деревообрабатывающей промышленности также предлагаются инструменты, способные резать заготовки толщиной до 14,1 см. Выпускается с мощностью до 5,5 кВт и весом до 100 кг.и весом до 100 кг.
Характеристики циркулярной пилы
Знать особенности важно, потому что необходимо иметь представление о том, как работает пила, знать тип нагрузок и принимать все возможные меры для укрепления наиболее важных узлов. Только при таком подходе можно добиться долгой и безопасной эксплуатации самодельного станка.
Каковы общие особенности деревообрабатывающих станков?
- Высокая скорость вращения зубьев пилы. Это обеспечивает высокое качество распила. Однако высокая скорость вращения ножа приводит к серьезным травмам, поэтому при настройке машины необходимо уделять особое внимание мерам безопасности. Обязательно нужно установить все оборудование, имеющееся на промышленных моделях. Не стоит думать, что некоторые из них не нужны, и вы сможете модернизировать заводские образцы в лучшую сторону. Все пункты техники безопасности написаны кровью пострадавших людей, не повторяйте трагических ошибок.
- Долговечность всех компонентов. Здесь не имеется в виду способность выдерживать значительные статические нагрузки, хотя это очень важно. Стол может легко поглощать большие силы такого рода, но в то же время вибрировать даже при относительно небольших динамических разнонаправленных нагрузках. Такое состояние не оказывает негативного влияния на безопасность, но значительно ухудшает качество распила. На поверхности пиломатериала появляются следы от зубьев, трудно выдержать заданные линейные размеры и т.д.
- Пожарная и электрическая безопасность. Абсолютно все электрооборудование, двигатели, пускатели и другие специальные компоненты должны быть установлены в соответствии с требованиями ПУЭ. Важно помнить, что сухие опилки не только легко воспламеняются, но и в определенных концентрациях в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно потушить: они всплывают и продолжают гореть.

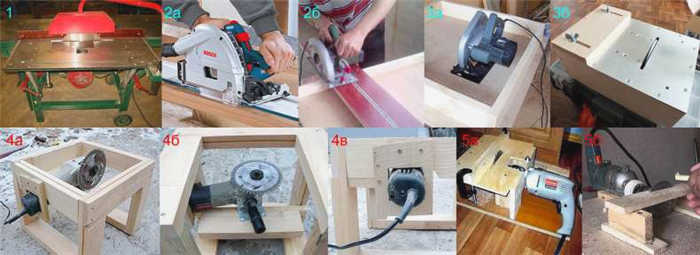

Варианты дизайна
Теперь необходимо немного узнать о возможных вариантах конструкции.
 |

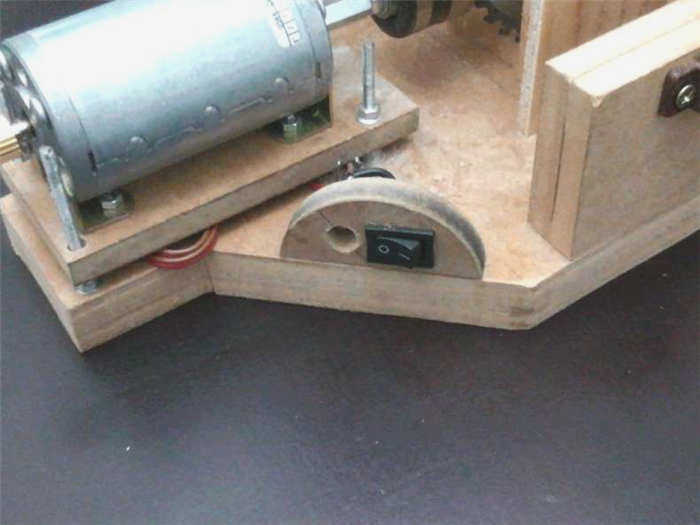

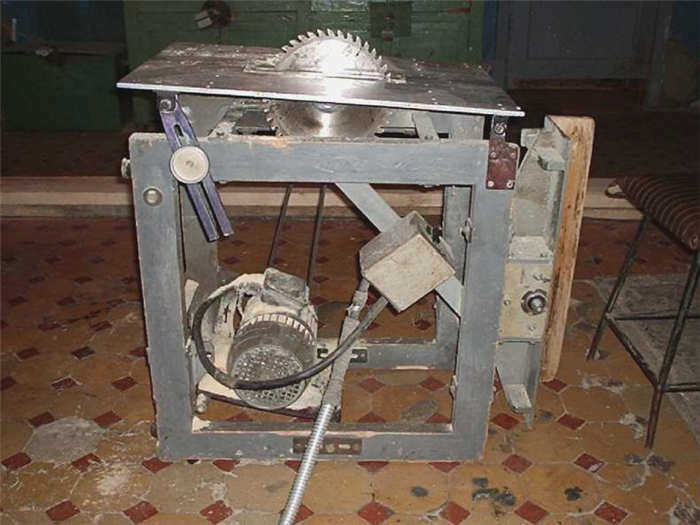

Однофазные двигатели следует приобретать у специализированных продавцов, кроме того, вал должен быть на подшипниках. Это самая сложная и самая дорогая в производстве циркулярная пила. Если тщательно подсчитать все расходы, включая стоимость материалов для стола и потерю времени, то экономически выгоднее купить готовый станок для домашнего использования. Кроме того, полностью изготовить цельную металлическую пильную раму со всеми регулировками в домашних условиях невозможно, придется обратиться в механические мастерские для токарной и фрезерной обработки некоторых деталей. Новичкам не рекомендуется использовать этот вариант циркулярной пилы. |
 |
Такие решения предлагают столяры со стажем, они еще помнят стиральные машины с мощными моторами. В те времена никто не экономил электричество, мощность всегда устанавливалась с большим запасом. Сегодня ситуация изменилась, и в стиральных машинах устанавливаются экономичные маломощные моторы. Нет смысла использовать их в машине, которая может распилить всего несколько миллиметров фанеры. |
 |

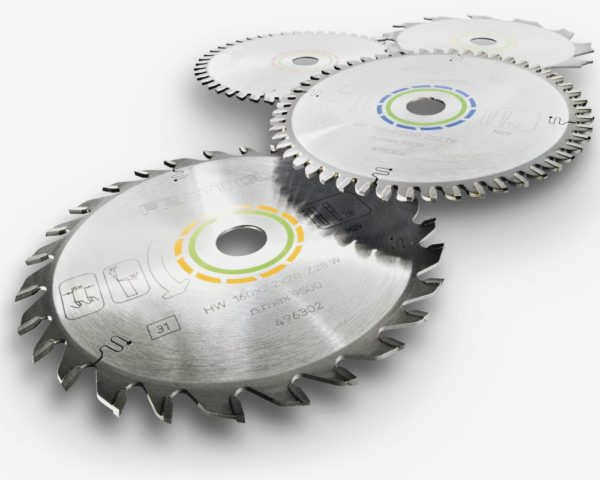

Это очень нежелательный вариант по нескольким причинам. Во-первых, рекомендуется, чтобы скорость вращения вала дисковой пилы не превышала 2-3 тысяч оборотов в минуту, а шлифовальной машины – 9-11 тысяч оборотов в минуту. На основе этого параметра рассчитывается материал зубьев, углы заточки, количество комплектов и другие очень важные параметры дисковых пил. Категорически запрещено использовать их на таких высоких скоростях. Во-вторых, мощность циркулярной пилы составляет около 1 кВт, что очень мало для стационарной циркулярной пилы и не позволит распиливать толстые доски. А создавать опасный для жизни стационарный станок для резки самих планок нецелесообразно. |

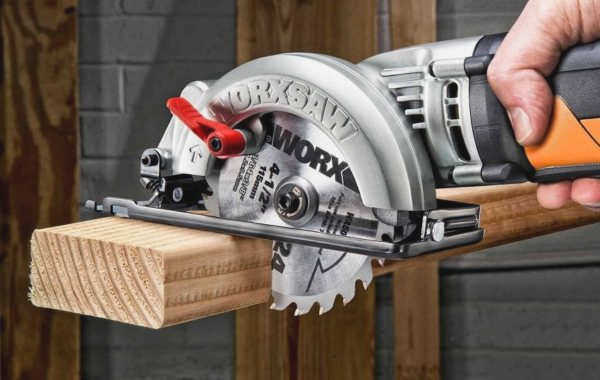

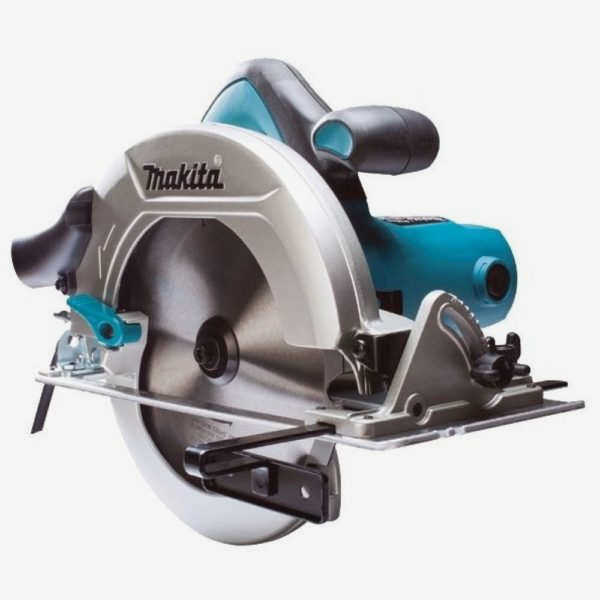

Особенности ручной циркулярной пилы

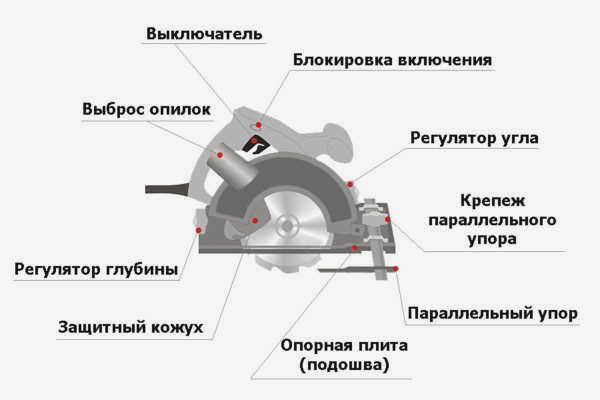

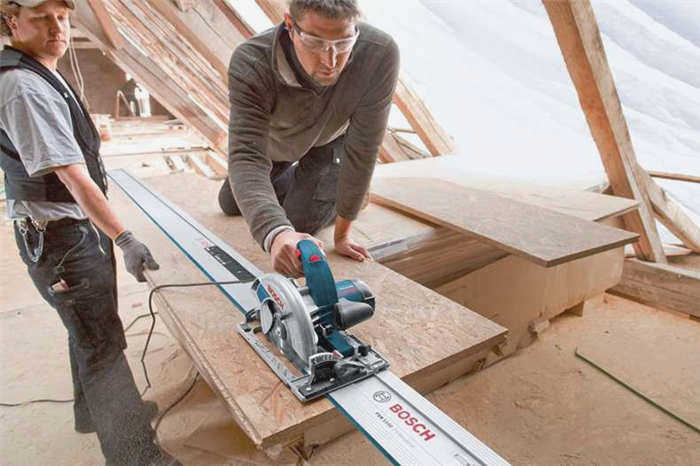

В основе инструмента лежит электродвигатель, на валу которого закреплен пильный диск. Модели разных производителей имеют примерно одинаковую конструкцию.
Изделия оснащаются рядом дополнительных устройств:
- Кнопка пуска с регулятором скорости;
- Защитный кожух;
- Регулируемый параллельный упор;
- Регулировка глубины реза, наклона;
- Канал для выброса пыли.

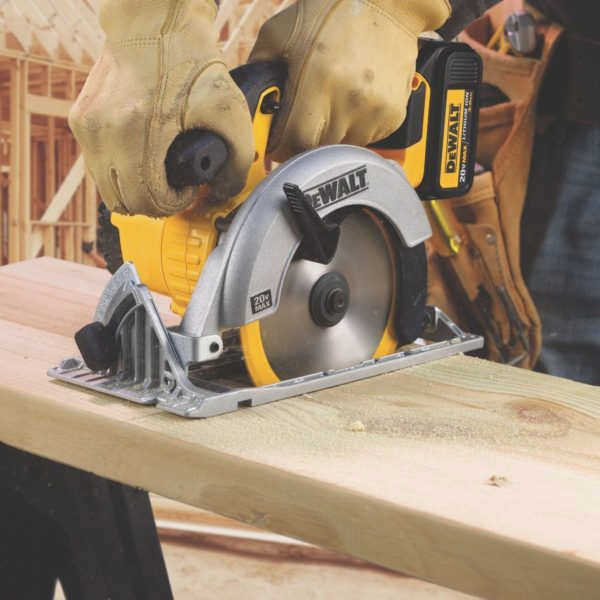

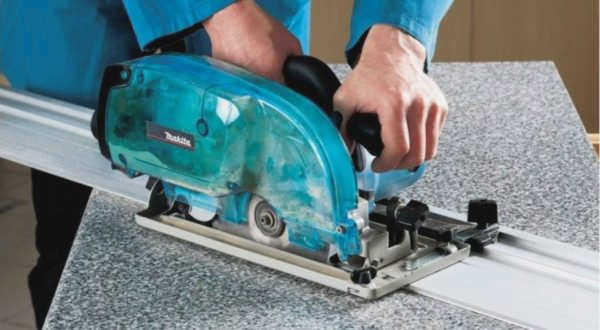

Пильный диск вращается в направлении опорной плиты "сам по себе". Главное правило при работе с ручной циркулярной пилой – сначала запустить двигатель, чтобы диск начал вращаться, а затем осторожно подойти к рабочей поверхности.
Инструмент удобен для таких видов работ:
- Распиловка досок, фанеры, ДСП;
- Распиловка сканлей, раскрой погонажных изделий;
- Вырезание пазов под шпунт и гребень;
- Обработка кромок, снятие фасок;
- Распиловка отходов древесины на дрова.
Мощность станка выбирается в зависимости от требований. Мощность до 1,2 кВт достаточна для кратковременного бытового использования, для обработки заготовок толщиной до 4,5 см. Полупрофессиональные инструменты имеют мощность 1,8 кВт и режут заготовки толщиной до 6,5 см.
Профессиональные станки мощностью 2,2 кВт имеют возможность распила до 8,5 см. На лесопильных предприятиях используются пилы мощностью до 5,5 кВт и весом до 100 кг.
Задачи для стола циркулярной пилы

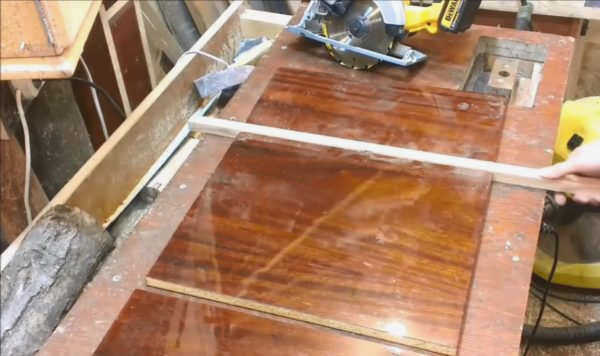

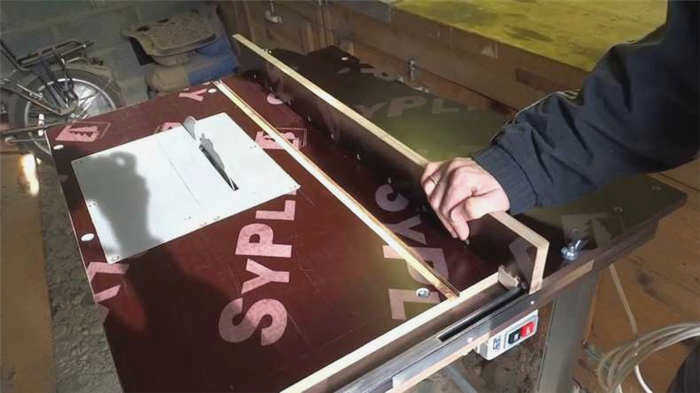

Одним из преимуществ ручной циркулярной пилы является то, что ее можно использовать на твердом основании и таким образом превратить в стационарный отрезной станок. Этот тип станка особенно полезен для резки больших отрезков сырья на заготовки одинаковой ширины.
Некоторые бренды изначально предлагают готовую раму как часть ручной пилы. Это удобно, но из-за небольших размеров рабочего стола он не подходит для работы с крупногабаритными пиломатериалами.

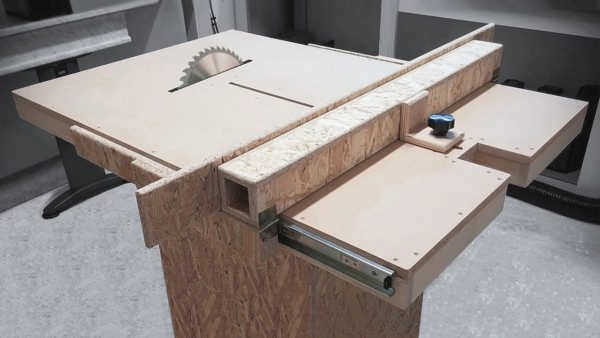

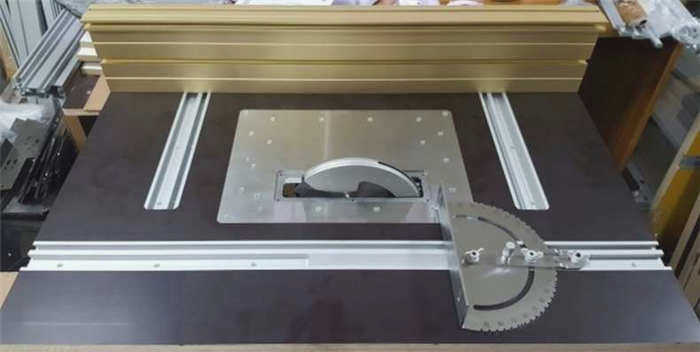

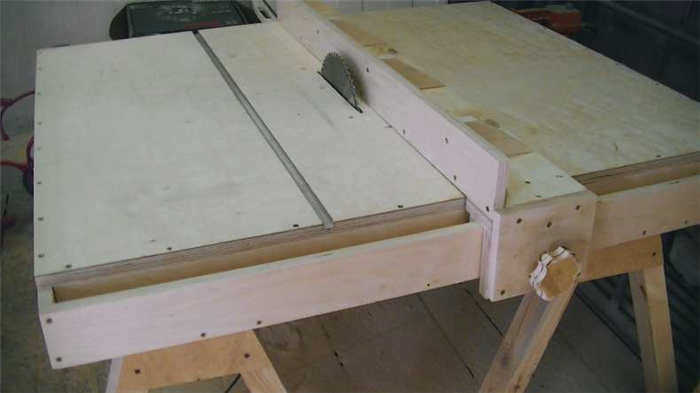

Поэтому мастера самостоятельно изготавливают стол для стационарного размещения ручного инструмента. Конструкция и размеры выбираются в зависимости от потребностей, возможностей и имеющихся материалов.
Требования к размещению циркулярного стола:
циркулярная пила должна располагаться так, чтобы ее диск был строго перпендикулярен поверхности;
наиболее подходящий размер стола – 1,2 х 1,2 м, но он, конечно, может быть изменен в зависимости от потребностей и условий работы.
Высота стола для циркулярной пилы зависит от высоты мастера, поэтому делайте его исходя из этого параметра – так, как вам нужно;
в идеале стол должен стоять на ножках, а не на массивной плите;
паз для диска должен быть равен толщине диска плюс два-три миллиметра – не больше;

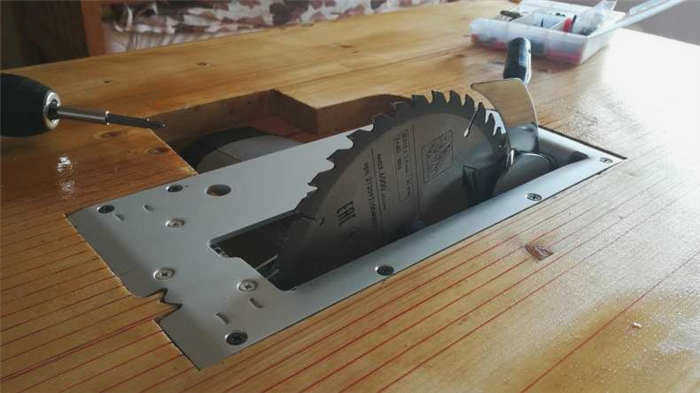

Пила должна быть закреплена так, чтобы она стояла в центре стола без соскальзывания;

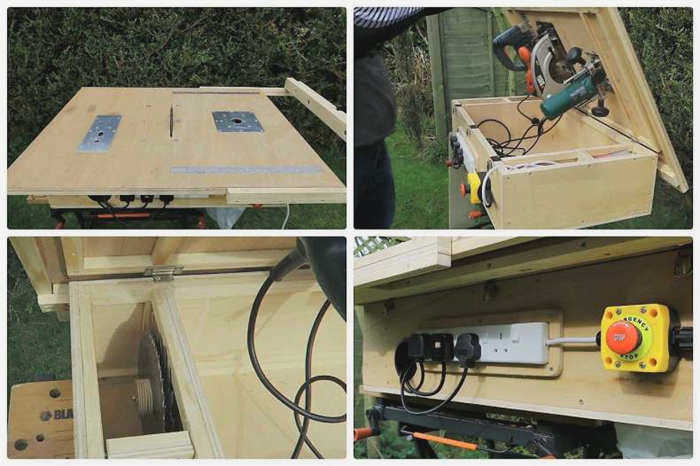

Кнопка управления пилой должна находиться на столешнице или под ней – на ножке.

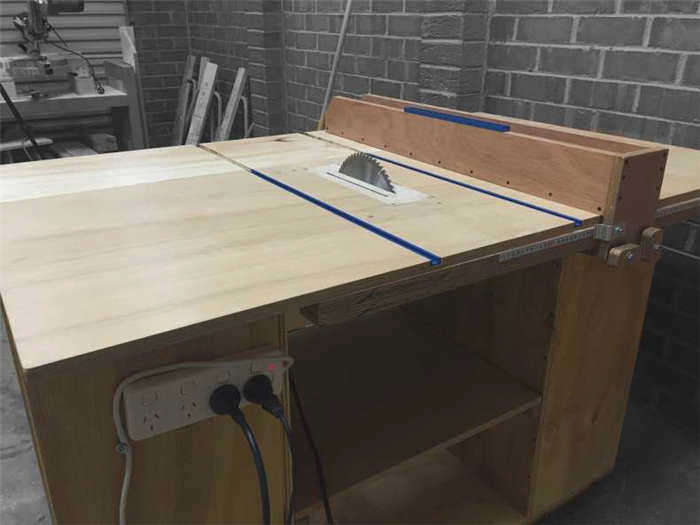

Изготовление стола для циркулярной пилы своими руками

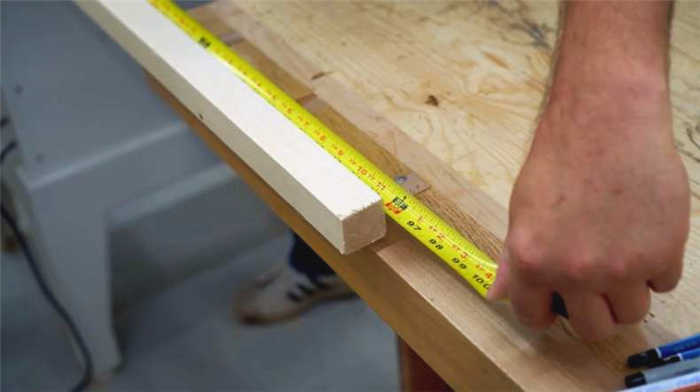

Для начала сделайте чертеж или адаптируйте существующий под нужные размеры.

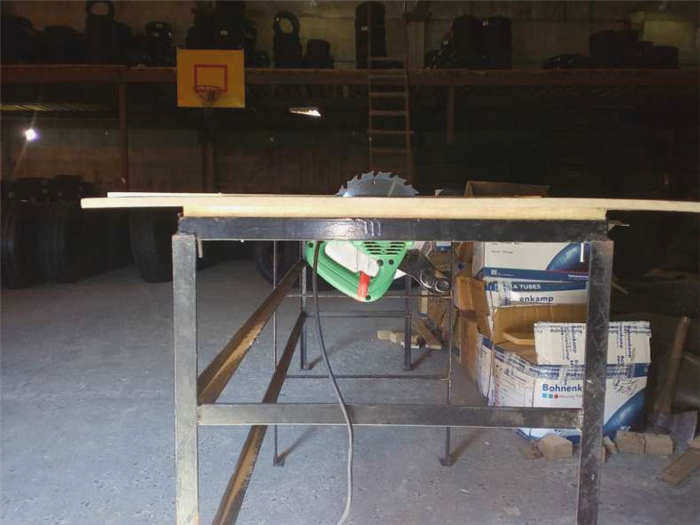

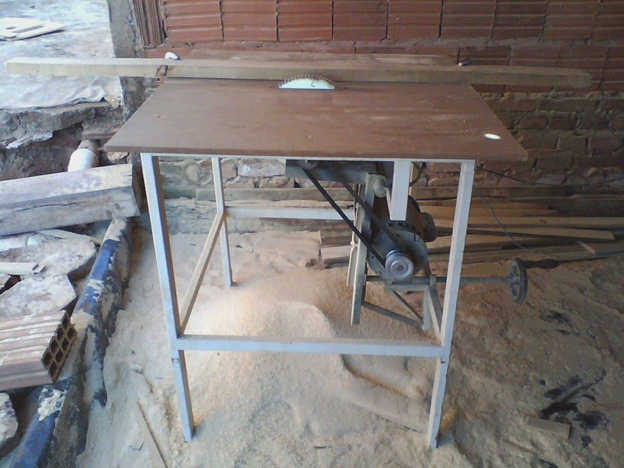

Затем достаньте все необходимые материалы и инструменты в достаточном количестве и можете приступать к работе. Если вы планируете сделать металлическую раму, вам понадобятся сварочный аппарат и шлифовальная машина. Для изготовления рамы обычно покупают металлическую трубу.
Разрежьте трубу или уголок, профиль на куски нужной длины и сварите стороны рамы, а затем прикрепите к ним остальные детали.
Швы после сварки следует зашлифовать шлифовальной машинкой, как и срезы пилой – риск получить травму от необработанных деталей очень велик.
Сделайте отверстия в нижней части ножек, куда вы вставите и вкрутите винты для регулировки. Это позволит сделать стол ровным, даже если пол в гараже или сарае кривой.
Далее покрасьте раму. Для этого используйте аэрозольную краску, лучше всего из баллончика, так как это быстрее и удобнее. Используйте любую краску, которая обеспечивает защиту от ржавчины. Хорошо подойдет краска с молотковым покрытием.

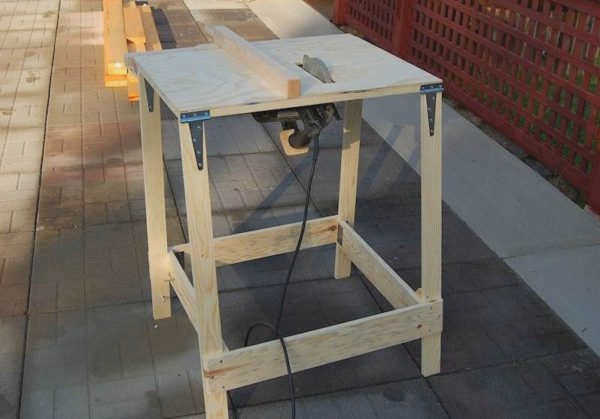

Если у вас деревянная рама, купите брус 100х50 мм. Вам также понадобятся крепежные уголки с усиливающими ребрами, саморезы и другие крепежи для дерева.
Есть один момент: деревянный стол должен быть пропитан составами, которые делают дерево негорючим, а также защищают его от гниения, впитывания влаги и т.д.
Некоторые мастера в качестве основы для циркулярной пилы берут каркасы уже существующих столов, например, офисных. Самое главное здесь – прочное основание – обратите на это внимание. Но размеры этих столов вполне подходят для установки циркулярной пилы, как по ширине, так и по высоте.

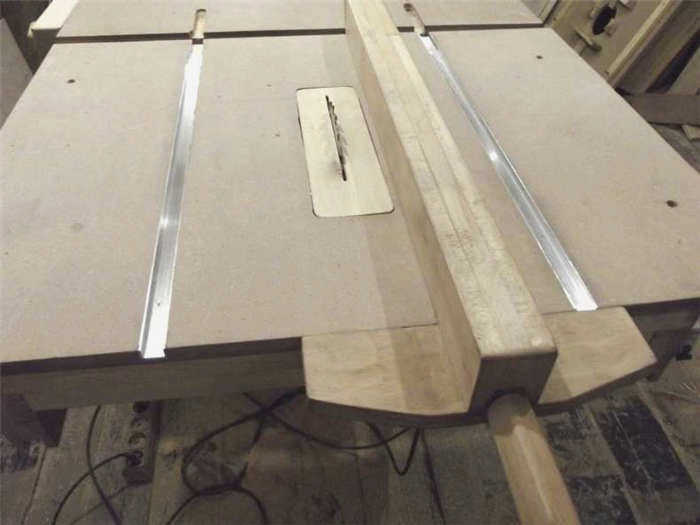

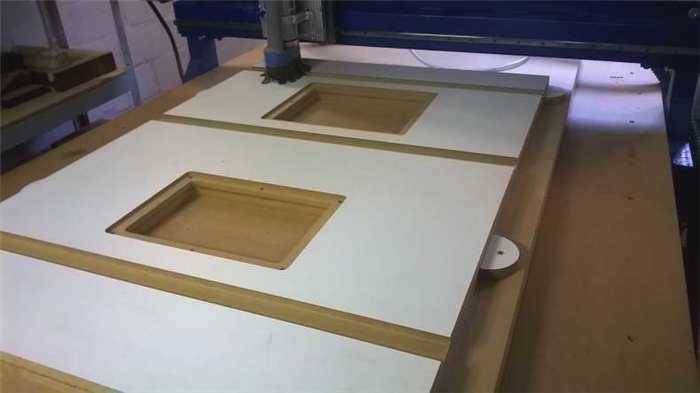

Столешница обычно изготавливается из толстой фанеры. Можно даже склеить два листа толщиной чуть больше одного сантиметра. На рабочей поверхности толщиной 3,5 сантиметра можно разместить циркулярную пилу весом до пяти килограммов.
