Изготовление короба для труб в ванной: пошаговая инструкция по монтажу
Коммуникации, проложенные по стенам, вряд ли украсят интерьер ванной комнаты. Для маскировки и декоративного оформления труб используют различные конструктивные формы, одной из которых является короб. С его сооружением легко справится любой домашний умелец, если он знаком с тонкостями технологии. Верно?
Мы расскажем вам, как сделать красивый и прочный короб для труб в ванной своими руками. Для любителей самоделок мы перечислили несколько наиболее популярных вариантов, доступных неопытному мастеру. Советы, приведенные в статье, обеспечат безупречный результат ваших усилий.
Как спрятать инженерные коммуникации?
Проводка в ванной комнате включает в себя трубы, подведенные к различным санитарным приборам (ванна, умывальник, а в случае общих санузлов – еще и к унитазу) и различным устройствам и приборам, таким как вентили, фильтры и счетчики воды.
Чтобы инженерные коммуникации не были видны, их скрывают различными способами.
В случае скрытой установки трубы прячут в специально вырезанных каналах в стенах. Однако этот метод имеет ряд ограничений.
Одним из них является скрытая распределительная система. В этом случае трубы прячутся внутри стены путем размещения в ней специальных углублений – патрубков.
Правда, этот метод не является универсальным, так как имеет ряд ограничений:
- рассверливание стен можно проводить только при капитальном ремонте, так как в этом случае требуется полное удаление финишных покрытий и замена коммуникационного оборудования;
- При прокладке кабелей скрытого монтажа невозможно спрятать фильтр, счетчик или другое устройство;
- Строительные нормы запрещают делать отверстия в несущей конструкции, так как это резко снижает прочность стены;
- Существуют ограничения на размеры труб, используемых для скрытого монтажа: их диаметр не должен превышать 50 мм. Следовательно, этот метод не подходит для маскировки толстых канализационных труб;
- Этот способ не подходит для канализационных стояков, внешний вид которых вряд ли украсит интерьер ванной комнаты.
Альтернативой скрытому монтажу является комбинированная система, которая предполагает установку канализационной трубы на поверхности стены. В этом случае трубы встраиваются в специально созданное пространство, а внешние стены отделываются в соответствии со стилем интерьера.
Требования к материалам
Решив скрыть трубы, материал следует выбирать на этапе планирования, а не только по эстетическим качествам. Ванная комната – это влажное помещение, то есть помещение с водопроводом и влажными процессами. Здесь температура и влажность периодически меняются, поэтому материалы для короба следует выбирать с учетом следующих характеристик:
- Влагостойкость. Основное требование к любому материалу, предназначенному для использования в ванной комнате. Структура короба не должна деформироваться в среде высоких температур и агрессивной бытовой химии, поверхность не должна впитывать воду.
- Устойчивость к коррозии. На трубах часто скапливается конденсат, а теплый пар заполняет весь объем помещения. Каркас и крепежные элементы конструкции также не должны бояться влаги и повышенных температур.
- Декоративность. Правильно подобранная конструкция вписывается в декор помещения и сочетается с остальной отделкой. Поскольку стены чаще всего отделываются плиткой, важно выбрать материал, который подходит для облицовки.
- Компактность, эргономичность. Ванные комнаты редко могут похвастаться большой площадью. Чем меньше места занимает конструкция, тем удобнее она в быту, а это напрямую зависит от материала каркаса и стенок короба. Для каркаса используют металлический профиль или деревянные рейки.
- Бюджет. Важна не только стоимость материала, но и возможность самостоятельной установки. Наем профессионалов оборачивается более дорогим ремонтом.
- В процессе эксплуатации к коробу предъявляются следующие требования:
- Прочность, долговечность. Важна устойчивость к механическим воздействиям, особенно если конструкция имеет движущиеся части.
- Простота ухода. Очистка поверхности от загрязнений не должна занимать много времени. Идеально, если материал выдерживает обычные бытовые чистящие средства.
- Экологичность. Для монтажа следует выбирать материалы, не выделяющие токсичных веществ, вредных для здоровья. Внешний слой отделки должен быть достаточно устойчив к образованию плесени.
- Доступ к содержимому. Разумно предусмотреть небольшой люк, обеспечивающий доступ к фитингам и счетчикам.
Почему строители не прячут трубы

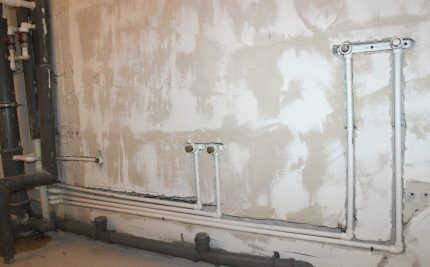

Ванная комната изобилует всевозможной сантехникой. Канализационные трубы, трубы горячей и холодной воды, а также дополнительные элементы, такие как полотенцесушители или система отопления, здесь видны всем.
Такая "открытость" не случайна. Даже если помещение достаточно большое и план позволяет это сделать, строители оставляют большинство труб открытыми. Причиной этого являются строительные нормы, которые прямо запрещают скрытую прокладку труб, подключенных к определенным видам арматуры. К таким фитингам важно иметь свободный доступ в случае возникновения проблем.
Другой причиной открытой установки является образование конденсата на металлических трубах холодной воды. Только воздух, постоянно циркулирующий вокруг трубы, может удалить конденсат должным образом.
Поэтому трубы можно увидеть в любом месте ванной комнаты, в углу или в нише. Они могут быть вертикальными или горизонтальными и проходить под потолком или под полом. Отдельный класс труб, которые необходимо скрыть, – это трубы разного диаметра, отходящие от сантехнической арматуры и сантехнических унитазов.
Способы скрытия
Дизайнеры готовы предложить множество вариантов скрытия сантехники в ванной комнате. Решения могут различаться по форме, функциональности и используемым материалам. Существует несколько популярных методов маскировки, с помощью которых можно эффективно скрыть неприглядную сантехнику.
Гипсокартонный короб
Гипсокартон – практичный и удобный сырьевой материал, с помощью которого можно решить многие проблемы дизайна интерьера в доме. Его можно использовать для отделочных работ во всех типах помещений, а также для возведения перегородок.
Гипсокартон может стать прекрасным украшением любой ванной комнаты.

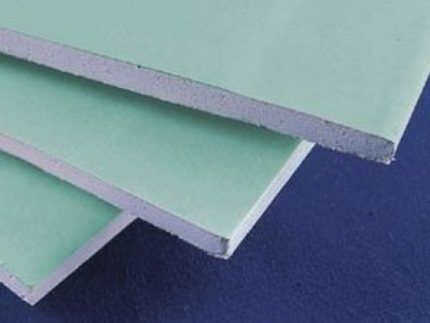

Поскольку в таких помещениях повышенный уровень влажности, следует использовать влагостойкий гипсокартон. Он отличается от стандартного материала своим покрытием. Для этого используются составы с пропиткой и противогрибковыми компонентами. Внешне изделия можно отличить только по цвету. Влагостойкие представители окрашиваются зеленым пигментом. Основой коробчатого оборудования является рама, изготовленная из профиля. Размеры стоек должны составлять 27 х 60 мм, направляющих – 26 х 27 мм. Создание короба следует начинать с монтажа несущей конструкции из стального профиля, после чего к ней можно крепить листы гипсокартона.
Создание декоративного короба состоит из поэтапного процесса.
- Необходимо произвести разметку пола и стен. Для этого необходимо найти наиболее выступающую точку на вертикально расположенных коммуникациях и провести линию на расстоянии 3-5 см от этой точки. Горизонтальная разметка выполняется аналогичным образом.
- По отмеченным линиям крепится обрешетка. Для крепления используйте дюбели.
- Профилированные поперечные балки нужно будет закрепить на обрешетке. Соедините элементы с помощью специальных крабовых крепежей. Расстояние между ними должно составлять 15-20 см.
Требования к концам труб
Первое, что необходимо сделать перед началом окончания труб в ванной комнате, – это выбрать подходящий материал.
При выборе материала для скрытия труб в ванной комнате ориентируйтесь не только на эстетику
Критерии выбора материала:
- Легкость. Чтобы конструкция не загромождала и без того ограниченное пространство, необходимо выбирать материалы, для которых не нужно сооружать тяжелые каркасы. Можно использовать простые деревянные рейки или металлические профили.
- Влагостойкость. Повышенная влажность – частое явление в ванной комнате. Материалы, используемые при ее оформлении, непременно будут подвержены ее воздействию. Поэтому предпочтение следует отдавать тем, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
- Устойчивость Устойчивость к химическим веществам. Поддерживать чистоту в ванной комнате сложно без использования бытовой химии. Для генеральной уборки помещения необходимо обработать все вертикальные и горизонтальные поверхности. Поэтому используемые материалы должны выдерживать прямой контакт с бытовыми чистящими средствами.

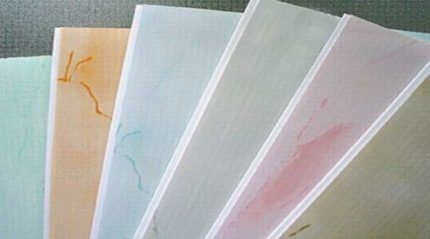

Декоративные панели МДФ, стеновые панели из пластика, водостойкий гипсокартон идеально подходят для скрытия коммуникаций в туалете.
Декоративные оргалитовые панели, покрытые меламиновым ламинатом, гипсокартон 3D также будут отлично смотреться в облицовке стен.
Возможные варианты маскировки
Существует множество вариантов маскировки труб в ванной комнате. Они различаются по форме и назначению конструкции, а также по типам используемых материалов. Мы предлагаем рассмотреть наиболее популярные из них.
Фотогалерея
Фото из
Скрытие труб в ванной, туалете и совмещенном санузле – самый рациональный способ спрятать непривлекательные инженерные коммуникации
Круглые воздуховоды отлично скрывают проходы труб к магистральным трубопроводам.
Популярная в квартирах и частных домах система воздуховодов прекрасно скрывает трубопроводы, а также места подключения запорной и регулирующей арматуры.
Маскировочные конструкции строятся для обеспечения беспрепятственного доступа для проверки счетчиков и обслуживания компонентов системы.
Рекомендуется сооружать маскирующие конструкции коммуникаций для защиты и маскировки водопроводных труб и компонентов системы водоснабжения.
В общих санитарных помещениях герметизируются санитарные стояки и места подключения санитарных приборов.
Системы вентиляции и кондиционирования воздуха герметизируются и защищаются от влаги.
В хорошо спроектированных санитарных комнатах и санузлах коммуникации скрываются комплексно, и составляется план их размещения. Как минимум, составляется план.

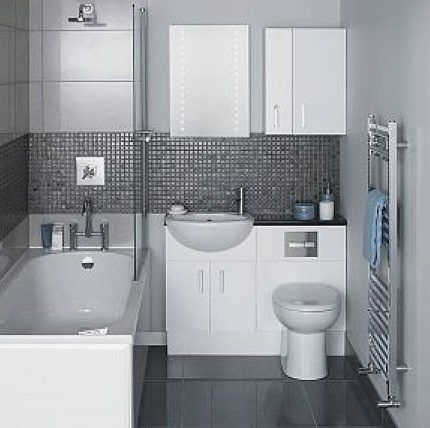

Оборудованная ванная комната
Декорирование мест соединения
Как скрыть арматуру
Сервисный люк для счетчиков
Варианты скрытия водопроводных труб
Покрытие и защита канализационных стояков
Гипсокартонная панель для вентиляции
Комплексная система для скрытия коммуникационных линий
Способ № 1. конструкция короба из гипсокартона
Гипсокартон – практичный и простой в использовании материал, с помощью которого можно легко решить многие проблемы дизайна и перепланировки интерьера. Этот материал также полезен для наиболее эстетичной маскировки труб в туалетах и ванных комнатах.
