Как заменить картридж в смесителе в ванной

Сразу скажем, что слово "ремонт" в данном случае не подходит, так как, скорее всего, вам придется заменить картридж или, в очень серьезном случае, весь смеситель.

Ремонт однорычажного смесителя своими руками: пошаговая инструкция

Однорычажный кран или кран-джойстик, как его еще называют, уверенно занимает место устаревших вентилей. Он прост, удобен в использовании и достаточно надежен. Его можно отремонтировать самостоятельно, не прибегая к помощи сантехника.

Прочитав представленную нами статью, вы сможете отремонтировать однорычажный кран своими руками. Мы перечислили все виды поломок, характерных для этого вида арматуры. Мы подробно описали, как устранить поломки. Следуя нашим рекомендациям, вы сможете без проблем отремонтировать однорычажное устройство.

Преимущества однорычажного смесителя

Как и любой механизм, смеситель иногда ломается. Поломка смесителя в ванной или на кухне является самой распространенной проблемой, которую невозможно избежать – лужи на полу и раздражающий звук падающих капель, который не прекращается ни днем, ни ночью, никого не оставляют равнодушным.

Вышеперечисленные проблемы можно довольно легко и быстро решить собственными силами. Конечно, для этого необходимы хотя бы теоретические знания о внутреннем устройстве смесителя, причине возникновения проблемы и способах ее устранения.

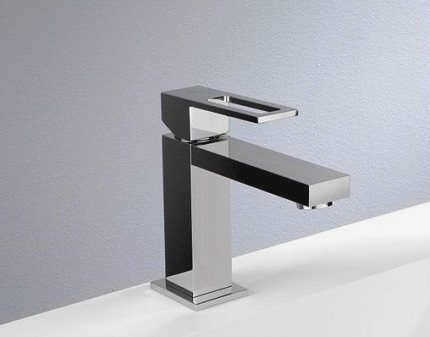

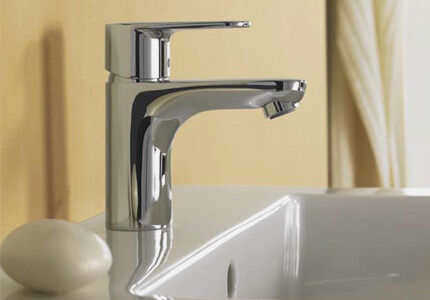

Однорычажный смеситель – это сантехническая арматура с простой конструкцией, хорошей функциональностью, длительным сроком службы и – самое главное – простотой эксплуатации.

Обо всем этом мы поговорим более подробно на следующих страницах.

Однако сначала рассмотрим преимущества смесителя, которые способствуют его популярности:

• Простота и ремонтопригодность. Как уже упоминалось выше, простота однорычажного смесителя означает, что он служит долго, что можно продлить, своевременно ремонтируя изделие.
• Простота эксплуатации. Нет необходимости поворачивать вентили; для включения воды достаточно переместить джойстик вверх. Температура регулируется влево и вправо с помощью рычага, а поток – вертикальным движением рычага.
• Долговечность. Чем проще конструкция, тем меньше вероятность поломки – однорычажный смеситель состоит из небольшого количества деталей, и если обращаться с ним бережно, установить фильтр для воды, изделие гарантированно прослужит более 10 лет. Конечно, это относится только к высококачественным смесителям.

В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В лучшем случае такой смеситель прослужит два года.

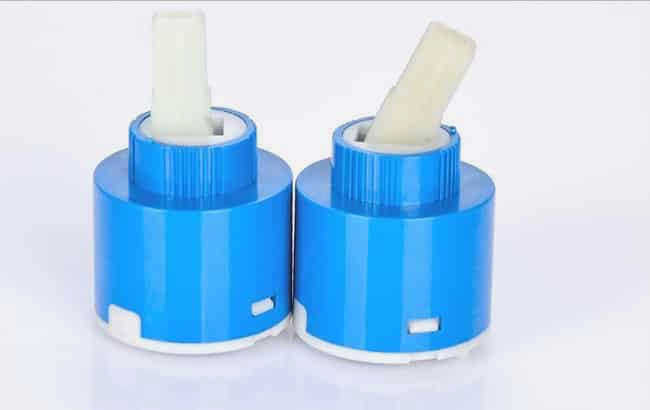

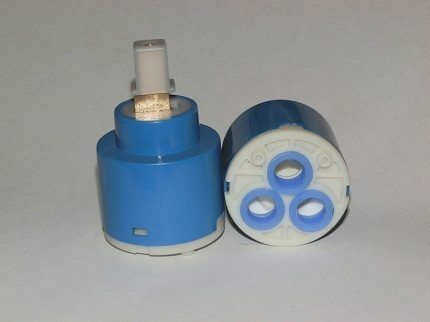

Популярные размеры картриджей

Разумеется, размеры картриджей стандартизированы для каждой модели смесителя. Для раковин, моек и душевых кабин наиболее распространенными размерами являются 28 мм, 35 мм и 32 мм. В ванной комнате, с другой стороны, наиболее распространены детали от 40 мм до 46 мм (особенно у Grohe и Kaiser). Но почему такая разница в почти одинаковых смесителях?

Считается, что чем больше керамический кран для однорычажного смесителя – тем лучше. Признаться, в случае с китайскими смесителями (за исключением FRAP), где диаметр излива зачастую больше, чем в фирменных, это правило действительно выполняется. Но в случае фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и другие) большой картридж не всегда является синонимом качества.

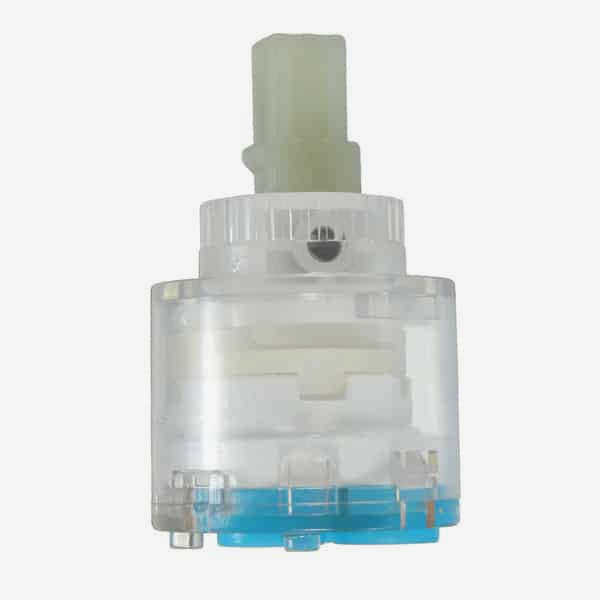

Рассмотрим технические параметры на примере картриджа Touch-Z с латунным штифтом:

• Диаметр – 45 мм;
• Высота с оправкой: от 60 мм до 65 мм;
• Высота картриджа без стержня – от 47 мм до 50 мм.

Аналогично можно выбрать картридж для кухонного смесителя в соответствии с его характеристиками. Возьмем в качестве примера Potato. Здесь важен диаметр поворотного излива – рекомендуются размеры от 26 мм до 30 мм. Для подключения шланга используется отверстие от 38 мм до 40 мм, в зависимости от модели.

Эти размеры считаются стандартными, но для многих оригинальных смесителей они не подходят из-за слишком большого диаметра. В таких случаях используются заказные фитинги 18 мм, 20 мм и 22 мм. Шланги также могут быть установлены в отверстия диаметром 25-26 мм или больше.

Типы ответвительных вставок

Вставки для кранов классифицируются в зависимости от их конструкции и функции. Существуют различные типы картриджей в зависимости от их конструкции:

1. Шариковые. Оснащены шариком с одним или двумя отверстиями. Во время работы этот запорный механизм контролирует давление и температуру воды. При перемещении рычага шарик закрывает одно или оба отверстия патрубков холодной и горячей воды, таким образом происходит смешивание;

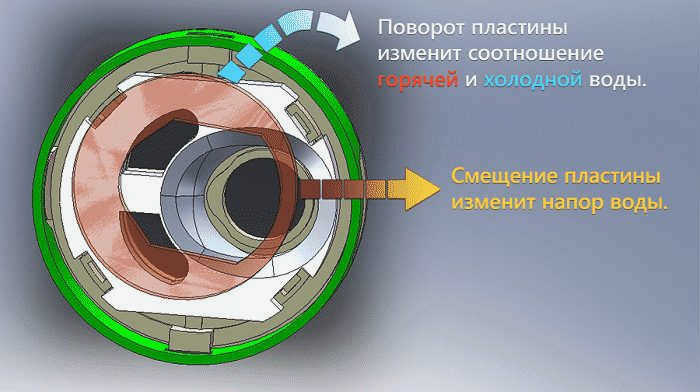

2. Тип диска. Аналогичен шаровому типу, но вместо шара используется специальный диск. Если шаровой тип может использоваться только для однорычажных смесителей, то дисковый тип подходит и для двухрычажных вариантов.

В зависимости от материала, из которого они изготовлены:

1. Металл;
2. керамика.

По принципу действия, как уже говорилось выше, картриджи делятся на два типа:

1. Для однорычажных кранов;
2. Для термостатов;

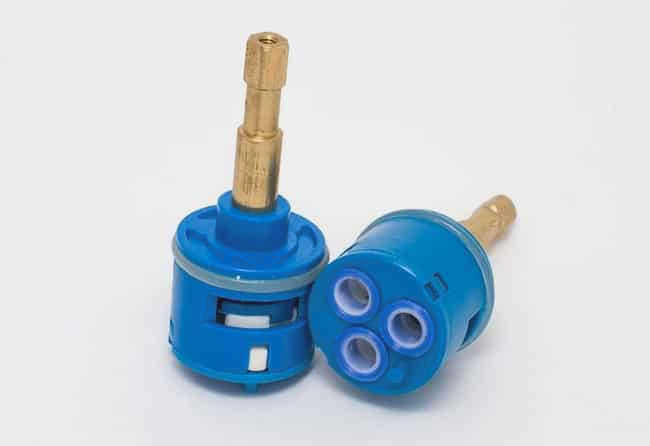

3. Для душа (двухрычажные).

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма выступов для установки в пазы.

Популярные размеры смесителей

При покупке сменного элемента важно обращать внимание не только на его форму, но и на расположение отверстий для патрубков. Размеры сменных вставок стандартизированы для каждой модели смесителя.

В сантехнической арматуре Hansgrohe и Blanco запорные устройства могут значительно отличаться, даже в зависимости от типа установленного смесителя

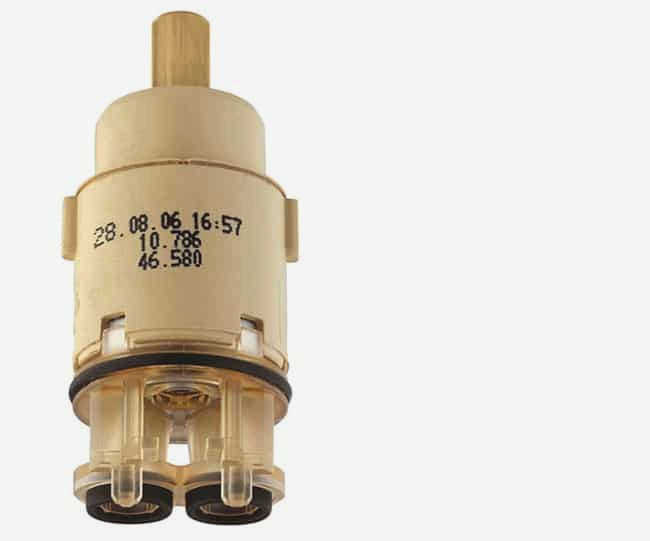

Большинство производителей однорычажных смесителей используют картриджи диаметром 28 мм, 32 мм и 35 мм. У брендов Kaiser и Grohe часто используются насадки 40 мм и 46 мм.

Наиболее часто приобретаются изделия диаметром 40 мм. Они маркируются символом d40. Помимо стандартных размеров, многие оригинальные модели выпускаются в размерах 18 мм, 20 мм и 22 мм.

Диаметр изделия мало влияет на производительность аккумулятора; все зависит от размера и формы разъемов.

При покупке картриджа проверьте, подлежит ли он возврату и распространяется ли на изделие гарантия. Обратите внимание, что если устройство не подошло, его необходимо вернуть или обменять в магазине не позднее чем через две недели после покупки.

Наиболее распространенные причины поломки

В целом, проблемы, возникающие в процессе эксплуатации обоих типов оборудования, связаны с износом движущихся частей. Это может быть вызвано низким качеством материалов, использованных при их изготовлении, механическими повреждениями оборудования и гидроударами, вызывающими чрезмерную нагрузку на "основные" компоненты.

Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой в центральную систему.

В устаревших и изношенных системах водоснабжения средний картридж служит не более четырех-шести лет.

О необходимости его замены свидетельствуют следующие симптомы

• Движение рычага менее плавное (тугое или резкое);
• Трудно регулировать скорость потока воды;
• Потоки воды не смешиваются независимо от положения ручки крана;
• Вода продолжает течь струйкой даже при закрытом вентиле.

Обратная ситуация также может указывать на неисправность механизма, когда поток воды самопроизвольно меняет температуру, когда рычаг находится в статическом положении.

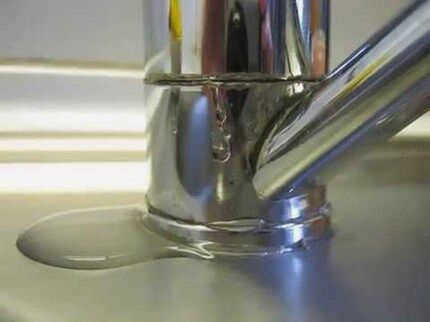

Если оборудование протекает, а уплотнители остаются целыми, то, скорее всего, треснул пластиковый корпус механизма.

Стоимость картриджа смесителя составляет небольшую часть от стоимости самого сантехнического оборудования. Периодическая замена этого компонента – экономически эффективная мера, которую вы можете выполнить самостоятельно, не нанимая сантехника.

Неисправности и причины поломки

Со временем на металлическом шарике накапливается накипь.

Это особенно заметно, если краном пользуются нерегулярно.

Кроме того, структура очень чувствительна к мелким абразивным частицам.

Однако частицы в структуре также могут нарушить герметичность дискового узла.

При условии, что резиновые и тефлоновые уплотнения находятся в хорошем состоянии, устройство герметично. Износ может быть вызван течением времени или вредными загрязнениями в воде. Жужжание или протекание во время работы указывает на необходимость замены уплотнений.

Утечка воды также может быть вызвана простым ослаблением соединения рычага. Вода может перестать капать, если вы просто затяните все.

В некоторых случаях на пластинах, шарике или корпусе картриджа может быть трещина или скол. Для устранения трещины в корпусе можно использовать герметик, но внутренние повреждения устранить невозможно, и картридж придется заменить.

Демонтаж однорычажного смесителя

Симптомы поврежденного картриджа могут быть следующими:

• Тугой ход рычага.
• Отсутствие реакции на управление краном (не меняется напор или температура).
• Отсутствие потока воды при полном повороте рычага.
• Отсутствие полного перекрытия или протечка.

Чтобы избежать постоянной замены картриджа, установите на входе фильтр тонкой очистки – это полезно и для вас, и для вашего крана.

Как заменить картридж водопроводного крана своими руками

1. Нож.
2. Шестигранный ключ.

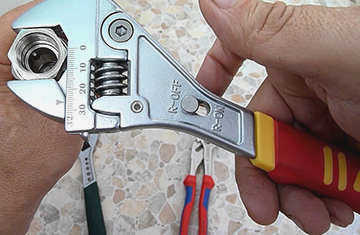

3. Регулируемый гаечный ключ или гаечный ключ до 40 мм.
4. Могут понадобиться плоскогубцы.
5. Если кран старый, возможно, что соединения заедают – обязательно используйте жидкость WD-40 на основе минерального спирта (в просторечии "клинешка", продается в автомобильных магазинах).

Все начинается с подготовительного этапа:

• Перекрываем подачу воды в трубы.
• Откручиваем кран и сливаем остатки жидкости.
• Раковину накрываем, чтобы не повредить ее во время работы.

Процедура замены:

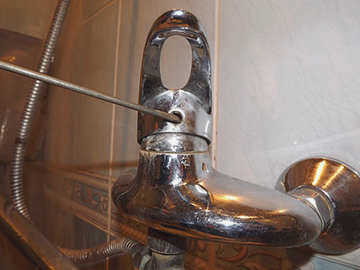

1. Снимается рычаг управления. Для этого поднимите его в самое верхнее положение. Под ним находится небольшая заглушка (обычно красно-синего цвета). Ее можно аккуратно снять с помощью ножа. Под ней находится винт (удерживающий рычаг и шток), который необходимо ослабить. Затем рычаг можно снять.
2. Теперь виден купол смесителя. Чтобы получить доступ к картриджу, необходимо повернуть еще несколько деталей. Осторожно возьмитесь за декоративную крышку и выкрутите ее рукой. Если резьба не поддается, аккуратно сожмите ее плоскогубцами и/или смочите подготовленным жидким моющим средством. Крепежная гайка откручивается разводным ключом. Она не является ценным предметом, если откручивание не удается и деталь начинает ломаться, просто сломайте ее полностью (купить новую гайку несложно).

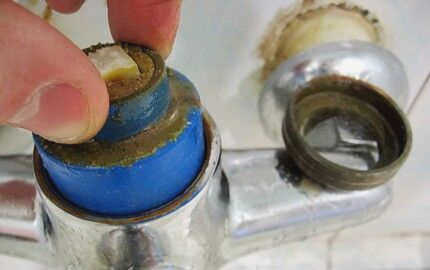

3. Старая вставка удаляется. Если деталь не была куплена ранее, можно запланировать поход в магазин теперь, когда старый картридж извлечен из смесителя. Показав образец продавцу, вы убережете себя от досадных ошибок при выборе детали (см. врезку ниже).
4. Корпус смесителя подвергается "чистке". Внутренние стенки очищаются от налета и грязи.

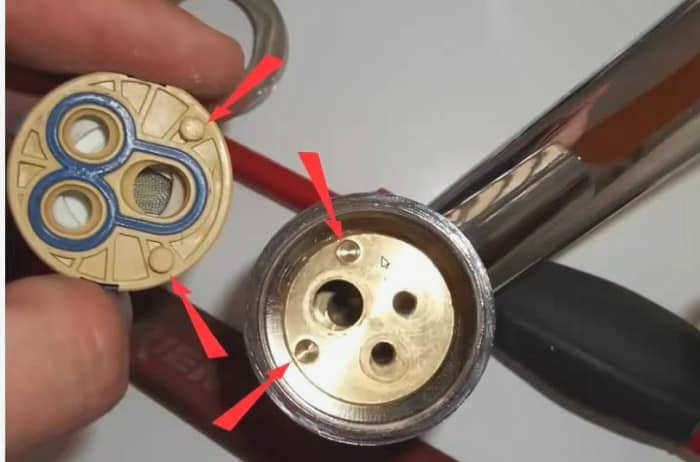

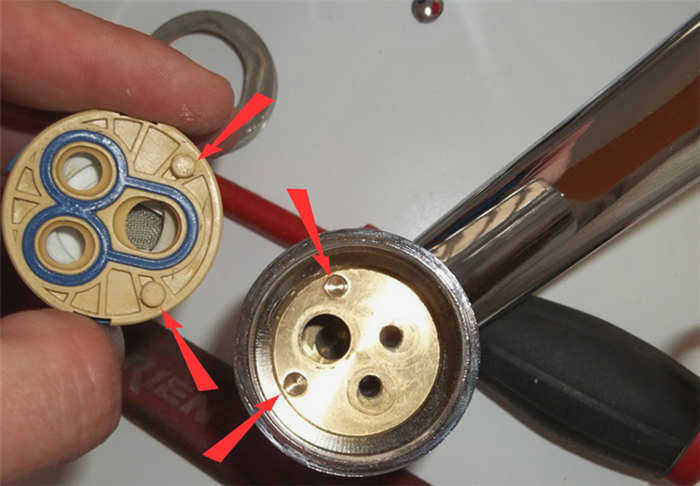

5. Устанавливается новый картридж. Устанавливая его на место, убедитесь, что гнезда аккумулятора совмещены с выступами на корпусе детали (это несложно сделать на ощупь).
6. Теперь фиксирующие и декоративные гайки закручиваются обратно.
7. Рычаг вставляется, винт затягивается, а пробка устанавливается в правильное положение.
