Как заменить мембрану в газовом водонагревателе своими руками

Заменить мембрану в газовом водонагревателе самостоятельно будет проще, если вы понимаете, как работает регулятор воды и для чего он нужен. Есть общие признаки того, что резиновая диафрагма вышла из строя и узел нуждается в ремонте.

Содержание

Как работает диафрагма в динамике – что она делает

Регулятор воды – это фактически сердце газового водонагревателя. Гнездо, в котором установлено резиновое уплотнение (мембрана), регулирует подачу: открывает и закрывает подачу газа к горелке.

Принцип работы мембраны в газовом водонагревателе заключается в следующем:

Регулятор воды представляет собой металлический узел с полой камерой, разделенной мембраной на две части.

Конструкция мембраны в газовом водонагревателе может отличаться в зависимости от модели водонагревателя, но основной принцип работы остается неизменным. Со временем мембрана изнашивается, становится недостаточно гибкой или рвется, что приводит к неисправности теплогенератора.

Типы котельных диафрагм

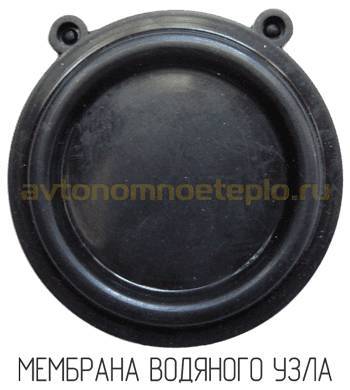

Мембрана газового водонагревателя представляет собой круглое уплотнение из черной резины или силикона. В зависимости от производителя нагревателя, мембрана может содержать твердые пластиковые или металлические компоненты. Некоторые диафрагмы имеют измененную форму.

В газовых водонагревателях европейских производителей используются мембраны, которые трудно пробить. Например, Ariston Fast GIWH имеет так называемую “восьмерку”, Electrolux GWH или Vaillant MAG – мембрану со специальным глазком. Получить такую пломбу можно только в авторизованном сервисном центре. Стоит мембрана-лягушка для европейского водонагревателя от 200-500 рублей. Для сравнения, ремкомплект для отечественного НЕВА Люкс 5013 (5016), включающий пластиковые детали, стоит всего 150-200 рублей.

Если говорить о материале, из которого изготовлены мембраны, то их существует несколько типов:

Классический тип – черная резиновая мембрана. Большинство производителей предпочитают изготавливать свои мембраны из черной резины. Эта мембрана прослужит 7-8 лет при условии отсутствия дефектов.

Узнать, какая именно мембрана была использована, можно в технической документации, прилагаемой к проточному водонагревателю, или разобрав регулятор воды.

Признаки неисправной мембраны в водонагревателе – как ее проверить

Изношенную мембрану довольно легко обнаружить. Существуют признаки, указывающие на повреждение диафрагмы. При обслуживании водонагревателя чемпионы обращают внимание на следующее:

Негерметичность регулятора воды – при нормальных условиях прокладка полностью закрывает часть устройства, в которой циркулирует вода. Он начинает капать только в том случае, если мембрана треснула.

Мембрана протекает – пока утечка небольшая, нагреватель будет продолжать работать некоторое время. Со временем из регулятора начнет капать вода.

Мембрана в динамике повреждается из-за плохого качества воды. Поверхность становится шероховатой и теряет эластичность. Со временем образуются микротрещины, через которые вытекает вода.

Можете ли вы сделать свою собственную мембрану и из чего она сделана?

Прежде чем приступить к ремонту, стоит убедиться, что плохая работа горелки вызвана неисправной мембраной. Изношенные батареи и неисправности запальника также могут стать причиной неисправности отопительного прибора. Только после исключения всех других неисправностей следует приступать к ремонту регулятора воды.

Проблемы с мембраной часто возникают неожиданно. Для получения надлежащего уплотнения требуется несколько дней. Чтобы иметь возможность пользоваться горячей водой в течение всего этого времени, вы можете отремонтировать мембрану самостоятельно или обратиться в ремонтную мастерскую.

Для временного уплотнения подходит резина толщиной 1,5-2 мм. Некоторые люди используют для этой цели старую автомобильную камеру или толстые хозяйственные перчатки. Отверстия для болтов и обводного канала делаются с помощью пуансона, который можно легко изготовить самостоятельно из металлической трубы.

Новая мембрана вырезается с использованием старой мембраны в качестве шаблона. В качестве временной меры диафрагму можно заклеить пластырем. После ремонта динамик сможет работать еще некоторое время, достаточное для того, чтобы вы смогли приобрести заводскую мембрану.

Как правильно установить мембрану на газовый обогреватель

Прокладка находится внутри регулятора воды (лягушки). Заменить мембрану несложно. Перед началом работ отключите подачу газа и воды. Жидкость сливается. Для этого откройте кран ГВС, расположенный под нижним уровнем нагревателя. Ремонтные работы выполняются в следующем порядке:

Снимите крышку динамика – на большинстве современных устройств крышка просто висит на крючках. Чтобы снять крышку, просто поднимите ее вверх.

Чтобы заменить мембрану на газовом нагревателе, снимите лягушку. Как правило, необходимо открутить несколько латунных винтов. Их следует откручивать осторожно, чтобы не повредить фальцы. Это обеспечит доступ к прокладке. После замены мембраны соберите регулятор воды в обратном порядке. Включите газ и выключите воду. Выполняется пробный запуск водонагревателя.

Если любое из вышеперечисленных действий вызывает затруднения, лучше вызвать техника газовой службы. Замена мембраны обойдется в 900 рублей, плюс стоимость материала.

Эксплуатация и замена мембраны газового котла

Мембрана установлена в водяном блоке газового котла и отвечает за разделение камер водяного регулятора. Основная функция такой мембраны – регулирование давления воды. Когда он отклоняется, это приводит к перемещению штока, который открывает подачу газа к горелке.

Типы котельных диафрагм

Мембрана газового водонагревателя представляет собой круглое уплотнение из черной резины или силикона. В зависимости от производителя нагревателя на мембране могут быть твердые пластиковые или металлические элементы. Некоторые диафрагмы имеют измененную форму.

В газовых водонагревателях европейских производителей используются мембраны, которые трудно протолкнуть. Например, Ariston Fast GIWH имеет так называемую “восьмерку”, Electrolux GWH или Vaillant MAG – мембрану со специальным глазком. Получить такую пломбу можно только в авторизованном сервисном центре. Стоит мембрана-лягушка для европейского водонагревателя от 200-500 рублей. Для сравнения, ремкомплект для отечественного НЕВА Люкс 5013 (5016), включающий пластиковые детали, стоит всего 150-200 рублей.

Что касается материала, из которого изготовлены мембраны, то их существует несколько типов:

Черная резиновая мембрана – Классический тип. Большинство производителей предпочитают изготавливать свои мембраны из черной резины. Такая мембрана прослужит 7-8 лет при условии отсутствия дефектов.
Силиконовая мембрана – гарантированно прослужит 10-12 лет. На рынке можно найти уплотнения для отечественных и китайских приборов. Владельцам европейских водонагревателей придется довольствоваться черными резиновыми мембранами.
Красные диафрагмы – Используется материал низкого качества. Резина рвется после нескольких включений нагревателя. Подходит в качестве временной меры. Иногда необходимое уплотнение необходимо заказывать непосредственно у производителя. После установки красной мембраны можно продолжать пользоваться горячей водой, пока ожидается поступление оригинальной детали.

Узнать, какая мембрана использовалась, можно полностью из технической документации, прилагаемой к проточному водонагревателю, или разобрав регулятор воды.

Симптомы неисправной диафрагмы

Как узнать, когда пора заменить резиновую диафрагму? Вам необходимо обратить внимание на:

Сила давления газа и воды в системе. Откройте кран, подсчитайте, сколько литров вы используете в минуту. Минимум два-три литра является нормой. Расход газа можно рассчитать визуально, наблюдая за силой пламени.
Распространение пламени. В приборах с фитильным розжигом пламя должно гореть у края горелки и быть высотой не менее 3-5 сантиметров. Неудовлетворительно? Затем проверьте, не заблокированы ли форсунки. После очистки следует еще раз осмотреть пламя. Если ситуация не меняется, проблема кроется в диафрагме.

Устройство с пьезоэлектрическим зажиганием должно начинать щелкать при нажатии на кнопку. Это означает, что диафрагма сработала. Если звук не слышен, возможно, деталь повреждена или сломана.
В некоторых моделях определить неисправность поможет штифт, управляющий работой блока управления. Снимите защитную крышку и откройте воду. Если шток не перемещается, замените мембрану.

После обнаружения неисправности выберите подходящую запасную часть.

Как выбрать сменную мембрану?

После выявления причины неисправности можно приступать к выбору запасной части. На этом этапе владелец может столкнуться с трудностями, так как на некоторые модели, особенно иностранного производства, просто нет запчастей. Достать мембрану становится настоящей проблемой: ее можно приобрести только у официального дилера производителя, что значительно завышает стоимость. Из этой ситуации есть два выхода: купить новый нагреватель или попытаться найти деталь от другой модели.

Для более популярных газовых приборов это не проблема. Запасные части для них можно приобрести в специализированных магазинах или заказать через Интернет. Даже торгаш может установить их за дополнительную плату. Стоимость мембраны увеличивается в зависимости от типа мембраны и материала, используемого для ее изготовления. Марка устройства также может повлиять на цену, так как разрекламированные колонки дороже в обслуживании.

Пошаговые инструкции по замене мембраны газового нагревателя

Если вы следуете правилам обслуживания газовых приборов и точно их выполняете, то все монтажные, слесарные и электрические работы являются прерогативой компаний, обслуживающих газовые приборы, в частности вашего местного газового хозяйства.

Формы и материалы мембраны

Конструкция газовых котлов различна. Поэтому не исключено изменение конструкции редукционного клапана. Поэтому существование зубчатых диафрагм различной формы также является очевидным явлением.

Если стандартным изделием считается круглое, которое часто можно обнаружить при разборке клапанов отечественных газовых котлов, то импортные агрегаты часто оснащаются “экзотическими”.

Так называемая экзотическая конструкция резиновой мембраны. Как правило, такие изделия чаще всего встречаются в импортном исполнении

Одним из таких примеров являются газовые обогреватели известной зарубежной компании, выпускающей оборудование под маркой “Electrolux”. Многие модели приборов этой марки оснащены фигурными мембранами в виде “восьмерки”.

Приборы зарубежной компании Vaillant несколько менее популярны по сравнению с Electrolux, но и они выделяются из всего ряда бытовых газовых колонок нестандартной конструкцией мембран регулятора. При снятии их клапана существует вероятность столкнуться с промывочной мембраной.

Еще одна “экзотика”, не столь ярко выраженная и довольно сильно отходящая от классики, но все же. Такие аксессуары используются и в зарубежных устройствах

Объективности ради следует отметить, что изделия нестандартной формы демонстрируют лучшее управление давлением потока, но часто уступают стандартным по долговечности. Степень долговечности часто определяется качеством материала.

На практике было замечено, что силиконовые мембраны служат дольше, чем резиновые. При использовании силикона важным критерием является тщательная фильтрация сетевой воды. Даже небольшое количество песка или ржавчины, попавшее в область силиконового изделия, резко сократит срок службы материала.

При изготовлении мембран используется относительно новый материал – силикон. С точки зрения качества изготовления, аксессуар в этом исполнении характеризуется более выраженными параметрами по сравнению с технической резиной.

Промышленная резина менее чувствительна к шламам, но в большинстве случаев “страдает” от недостатка химической стойкости. Другими словами, если водный состав в той или иной степени содержит агрессивные компоненты, то изделия из технической резины обычно недолго служат в таких условиях.

Что нужно знать перед началом работы

Другими словами, владельцам газовых приборов запрещено самостоятельно проводить работы по обслуживанию газовых приборов. И даже с учетом того, что регулятор воды теоретически не связан с газовой установкой, разбирать эту часть конструкции и заменять мембрану своими руками также запрещено.

Поручите обслуживание вашего газового водонагревателя специалисту. Согласно правилам обслуживания, все сервисные и ремонтные работы должны выполняться только представителями специализированных компаний

Иногда желание сделать все самому, не имея практического опыта подобной работы, может привести к плачевным последствиям. Об этом свидетельствуют многочисленные несчастные случаи, связанные с бытовыми газовыми приборами.

Однако преждевременное разрушение мембраны и других компонентов водонагревателя, работающего под давлением, можно предотвратить, если своевременно очищать прибор своими руками или с помощью представителя компании, поставляющей газ.

Горький пример из жизни произошел, когда в результате самоочистки обогревателя произошел взрыв газа. В результате была разрушена большая часть многоэтажного здания. И таких случаев много каждый год.

Нередко встречаются мастера, готовые поменять мембрану регулятора на газовом водонагревателе. Тем более, что выполнение такой операции, по сути, совсем не сложно при наличии слесарных навыков.

Эта простая задача решается следующим образом:

Определите марку (модель) установленного редуктора по документации или путем вскрытия корпуса колонки и проверки внутреннего содержимого.
На основании полученной технической информации приобретите новую мембрану, имеющуюся на рынке.
Если оборудование импортное, диафрагму можно приобрести только на заказ.
После установки мембраны перекройте подачу газа к устройству и закройте клапан подачи холодной воды из системы ГВС.
Опорожните содержимое теплообменника газового нагревателя с помощью сливного клапана, расположение которого указано в документации.

После этих действий редуктор можно демонтировать. Однако не стоит торопиться. Работайте аккуратно, чтобы не повредить другие близлежащие части газового обогревателя.

Снятие и разборка редуктора давления

Регулятор давления воды имеет входной и выходной патрубки. Фактически, благодаря резьбовым фитингам, устройство монтируется внутри газовой установки, непосредственно на линии подачи воды.

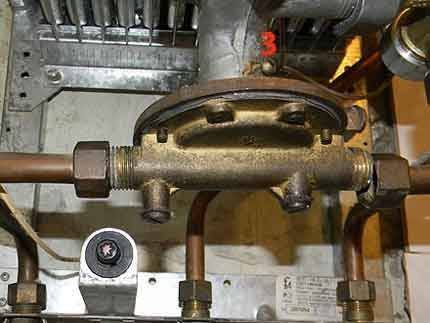

Два положения извлечения: 1 – трубная гайка на входном патрубке устройства регулирования давления; 2 – трубная гайка на выходном патрубке. Также необходимо использовать сливные пробки.

Поэтому для демонтажа устройства необходимо открутить две латунные гайки на трубном соединении. Однако перед началом этой работы рекомендуется вывернуть одну или обе сливные пробки коробки передач, которые находятся под кожухом диска.

Гайки следует ослаблять осторожно, не допуская вращения устройства. В механизме устройства находится стержень регулятора, который контактирует с другой частью газового нагревателя. В некоторых моделях головка штока крепится винтом. Примите это во внимание и при необходимости ослабьте этот винт.

Открутите гайки, крепящие его к трубопроводу. Остается ослабить стопорный винт, который удерживает головку стержня на месте. На рисунке эта позиция обозначена цифрой 3.

Демонтаж может сопровождаться вытеканием остатков воды. Желательно иметь подходящий контейнер для его сбора.

Инструкции по замене диафрагм

Если регулятор давления был разобран, его необходимо снять, чтобы получить доступ к резиновой (силиконовой) мембране. Снятая часть похожа на маковку.

Две половинки пластины регулятора давления, внутри которой находится мембрана. Теперь поврежденный аксессуар можно легко снять и заменить на новый

Последовательность разборки/сборки:

Выкрутите крепежные винты в верхней части пластины;
Осторожно откройте поппер с помощью плоской отвертки;
Удалите поврежденную мембрану;
Установите новый;
Соедините половинки пластины вместе;
закрепите стык шурупами по всему периметру.

Правильное положение мембраны на зубчатой пластине определяется специальной выемкой или “ключевым” штифтом, который, в свою очередь, располагается на радиальном крае в соответствии с отверстиями под крепежные болты.

Мембранный “ключ” должен быть совмещен с этим пазом перед соединением половинок пластины и затягиванием болтов.

На одной из половинок корпуса находится штифт, который точно фиксирует диафрагму на месте. На самом аксессуаре есть отверстие для булавки.

Затяжка крепежных винтов является традиционной операцией. Однако необходимо следить за тем, чтобы детали трансмиссии были затянуты равномерно. Технически правильное ужесточение происходит в паттерне крест. Это означает, что четыре винта, расположенные друг напротив друга, затягиваются один за другим, а затем затягиваются все остальные винты.

Собранный редуктор, оснащенный новой мембраной, собирается в обратном порядке. Осторожно вставьте шток внутрь трубки регулятора, совместите устройство с водопроводными соединениями. Затем вручную затяните гайки на соседних участках труб.

На рисунке показано равномерное распределение моментов затяжки болтов при соединении двух секций корпуса. Это необходимо соблюдать, чтобы избежать утечки воды через неплотности в будущем.

Как правило, соединения труб должны быть оснащены прокладками и правильно установлены. Это должно быть обеспечено при установке редукционного клапана на месте. Остается только с небольшим усилием затянуть крепежные гайки и не забыть закрутить сливные пробки под пластиной.

Последствия несвоевременной замены

Несвоевременная замена отверстия может привести к неисправности подачи газа в обогреватель. В результате вода не будет нагреваться должным образом или будет проходить через теплообменник без нагрева.

Где купить диафрагму

Мембраны можно приобрести в службах производителей газовых котлов, но цены у таких продавцов обычно довольно высокие. Популярные варианты мембран продаются в местных магазинах и на онлайн рынках.

Советы для владельцев газовых водонагревателей

Помимо своих положительных качеств, газовый водонагреватель является источником повышенной опасности. Чтобы уберечь себя от неприятностей, придерживайтесь простых правил:

Не устанавливайте водонагреватель мгновенного действия самостоятельно. Монтаж должен выполняться только специализированной компанией в соответствии с проектом.
Периодически проверяйте газовые соединения с помощью мыльного раствора.
Ежегодно проводите техническое обслуживание водонагревателя мгновенного действия.

Если у вас нет опыта, лучше поручить удаление и замену мембраны в приборе специалисту.

Как заменить мембрану в газовом водонагревателе?

Лес Чатфилд, flickr.com CC BY

Большинство газовых котлов, от старинных KGI-56 до современных импортных с большим количеством умной электроники, имеют резиновую мембрану, разделяющую полости водяного регулятора. Рано или поздно эта мембрана лопается. Можно ли самостоятельно заменить мембрану в газовом водонагревателе? Ну, нет ничего невозможного!

Повреждение мембраны в газовом водонагревателе – довольно распространенная и простая неисправность, поэтому опытный человек может справиться с ней своими руками.

Обратите внимание, что в соответствии с руководством пользователя ремонт газового котла должен выполняться квалифицированным персоналом. Попытка самостоятельного ремонта без необходимых знаний и опыта обслуживания газовых приборов может привести к повреждению прибора и утечке газа. Не переоценивайте свои возможности. В случае сомнений обратитесь к специалисту газовой службы.

Как узнать, повреждена ли мембрана?

Неисправность мембраны – одна из самых простых для диагностики неисправностей газового нагревателя. Во-первых, убедитесь, что давление воды и газа достаточно для нормальной работы нагревателя. Расход через клапан горячей воды должен составлять не менее 2-3 литров в минуту. Давление газа можно определить на глаз по форме пламени в конфорках газовой плиты.

На горелки с фитильным розжигом проверьте размер и положение язычка пламени запальной горелки. Пламя должно быть длиной 3-5 см и находиться точно над краем основной конфорки. Если это не так, очистите сопло запальной горелки. Если горелка по-прежнему не зажигается, проблема, скорее всего, заключается в диафрагме.

На устройство зажигания с батарейным питаниемНеобходимо контролировать попытки зажигания. Если горелка пытается зажечься (слышен щелчок), диафрагма в порядке, причина должна быть в электроде зажигания или газовой части. Если щелчков нет, причин может быть несколько, но наиболее вероятной причиной является треснувшая мембрана, которую можно легко проверить, разобрав устройство.

В некоторых моделях колонок мембрану можно проверить, перемещая стержень управления микровыключателем электронного блока. Это хорошо видно, если снять крышку. Если при включении крана горячей воды шток не двигается, проблема определенно в мембране.

Разрыв диафрагмы может возникнуть внезапно или развиваться постепенно. В этом случае сначала образуется небольшая трещина, через которую вода начинает поступать между углублениями регулятора воды. Перепад давления падает, и нагреватель не может включиться на полную мощность. Постепенно становится все хуже и хуже, пока, наконец, печка вообще не включается.

Как выбрать мембрану для газового нагревателя?

Следующим шагом будет для выбора диафрагмы заменить. Для некоторых моделей газовых котлов, особенно импортных, выбор невелик. Мембрану можно приобрести только у дистрибьютора производителя, и цена на нее часто завышена. А иногда даже это невозможно, потому что запасные части просто недоступны. В этом случае приходится менять весь динамик или придумывать решение из подручных средств.

Для более популярных моделей можно приобрести мембраны в местных или онлайн-магазинах, торгующих запасными частями для газовых приборов. Цена мембраны зависит от ее конструкции и используемого материала, а также от распространенности модели газового обогревателя.

Некоторые мембраны довольно сложные и хитрые. Вот, например, мембрана для газового котла Ariston Fast GIWH, так называемая “восьмерка”.

Он доступен только в этом варианте, в черной резине, и стоит 300-500 рублей, в зависимости от аппетитов продавца.

Гораздо проще диафрагмы для газовых котлов Electrolux GWH или Vaillant MAG. Это тоже изделия из черной резины и стоят 200-250 рублей.

Некоторые виды мембран подходят как для импортных, так и для отечественных газовых котлов последних лет выпуска. Например, мембрана для газовой колонки NEVA Lux 5013 (5016), такая же используется в MORA 5502-5507. Стоимость такой мембраны составляет 150-200 рублей.

Чуть дороже (200-250 рублей) такую мембрану можно купить в сборе с прилегающими пластиковыми деталями. Если колонка использовалась более 5 лет, следует поступить точно так же. Пластиковые детали со временем становятся хрупкими из-за вымывания пластификатора.

Существуют также резинометаллические мембраны, например, для газового водонагревателя NEVA Lux 5513 (5514, 6011, 6013, 6014). Они стоят дороже, 200-300 рублей.

Однако самый широкий выбор предлагается для старых газовых котлов VPG-18, VPG-20, VPG-23, NEVA 3208 (3210, 3110, 3112), Darina и Neva 4510 (4511, 4513). И вот здесь стоит задуматься.

Если есть альтернатива, то имеет смысл отдать предпочтение силиконовая формованная мембрана..

Сам материал очень прочный и гибкий, а форма мембраны позволяет ей работать на изгиб, а не на растяжение. Стоит силиконовая мембрана 50-100 рублей, и может работать с более-менее чистой водой не менее 10 лет. На фото родная мембрана газового водонагревателя Нева-3208 2002 года выпуска, который бесперебойно работает уже двенадцать лет и не собирается сдаваться.

Немного уступают им более толстые профилированные диафрагмы из черной резины. Они стоят примерно столько же, сколько и силиконовые, но служат немного меньше – 5-8 лет, если в них не появляется дефект.

И если вы в отчаянии. плоская белая мембрана из вакуумной резины. Такие диафрагмы использовались в старых колонках, таких как КГИ-56, и предлагаются сейчас, включая Нева-3208.

Нет, эта мембрана будет работать, но долго ли она прослужит? Он работает на продление и в большинстве случаев может храниться не более года. Нет смысла покупать такую мембрану дороже, чем за 30-50 рублей.

Иногда бывают мембраны из тонкой красной резины.. Уже по качеству изготовления видно, что они изготовлены почти кустарным способом, отверстия неровные, с заусенцами и трещинами.

Вы можете рискнуть и поставить его, особенно если нет других вариантов, но в Интернете есть несколько отзывов о том, что эти мембраны трескаются при первом включении колонки. Опять же, ничего страшного не произойдет, вам просто придется снова разобрать динамик и поставить другую мембрану.

Иногда не удается сразу купить нужную диафрагму, так как доставка из интернет-магазинов занимает как минимум несколько дней. В этом случае, если мембрана не слишком сложная, можно использовать временная мембрана из более или менее подходящего материала. Достаточно резины толщиной 1,5-2 мм от автомобильной камеры или толстых хозяйственных перчаток. Обратите внимание, что материал должен растягиваться, поэтому прорезиненная ткань не подходит.

Просто вырежьте мембрану ножницами, используя старую как шаблон. Отверстия лучше делать с помощью пробойника, изготовленного из тонкостенной металлической трубки. Обратите особое внимание на отверстие в обводном канале. Его отличает увеличенный диаметр и “нелогичное” расположение в зазоре между крепежными отверстиями.

Это отверстие должно быть чистым и иметь необходимый диаметр, чтобы обводной канал не был заблокирован во время установки регулятора воды.

Кстати, если вам придется покупать диафрагму через интернет-магазин, не торопитесь. Потратьте полчаса или час на поиски, и вы удивитесь, как много вы можете сэкономить. Например, есть интернет-магазины, предлагающие простую резиновую мембрану для Нева-3208 за 550-650 рублей. Если немного поискать, то можно купить весь регулятор воды для Нева-3208 в сборе почти за ту же цену!

Как заменить мембрану?

Процесс замены мембраны в газовом водонагревателе обычно не сложен. Прежде всего, выключите нагреватель и перекройте подачу холодной воды и газа. Также следует открыть один из кранов горячей воды, чтобы сбросить давление в трубах.

Вот маленькая хитрость – Откройте кран под водонагревателем, обычно тот, который находится в ванной комнате. Затем, во время удаления, вся вода в теплообменнике и трубах будет вытекать через открытый кран благодаря сифонному эффекту. Если вы откроете кран на кухне и он находится выше того места, где расположен регулятор воды, 3-5 литров воды выльется вам на ноги.

Теперь необходимо снять крышку газового нагревателя. Точки крепления крышки различны для каждой модели, но обычно их легко найти. Иногда крепежные винты находятся под декоративными крышками или ручками управления динамиками.

В некоторых случаях крепления вообще отсутствуют, и чехол просто подвешивается на крючки. После снятия крышки открывается доступ к внутренней части динамика. После этого можно приступать к замене мембраны.

В старых моделях колонок мембрана находится в регуляторе воды, который выполнен в виде отдельной детали. Найти регулятор воды очень просто – это первое, во что входит труба, подающая холодную воду к колонке.

Чтобы снять регулятор воды, просто открутите две накидные гайки, крепящие водопроводные линии, и три винта, крепящие регулятор воды к газовой секции. Затем регулятор подачи воды просто отводится вниз.

На более современных газовых котлах, которые имеют автоматический контроль температуры горячей воды и батарейный розжиг, конструкция повернута на 90 градусов. Чтобы снять регулятор воды, открутите накидные гайки на трубах и крепежные болты.

Также часто встречаются газовые нагреватели, в которых газовая и водяная части объединены в один блок. Так обстоит дело с MORA 5506 и аналогичной моделью NEVA Lux 5013.

Крышка водяного регулятора расположена с правой стороны и может быть снята путем откручивания двух колпачковых гаек и четырех винтов с головкой T20 (внутренняя шестерня). При некотором упорстве вы также можете открутить эти винты обычной плоской отверткой подходящего размера, но это оставит следы вскрытия.

Крышка на фотографии показана после очистки раствором ортофосфорной кислоты в ультразвуковой ванне, обычно латунь выглядит гораздо хуже после нескольких лет использования. Однако внешний вид не влияет на производительность. (Фотографии колонок MORA 5506 взяты из сообщения Vladimir_TS на форуме monitor.net.ru).

Теперь вам нужно только снять регулятор воды и заменить мембрану на новую. Обратите особое внимание на правильная установка – Важно не ставить мембрану вверх ногами и не перекрывать обводной канал, соединяющий половинки регулятора воды.

Соберите газовый нагреватель в обратном порядке, убедившись, что все уплотнения установлены на место. При определенном опыте замена мембраны занимает не более 15 минут.

Знаете ли вы, что …

… Существуют газовые устройства, в которых вообще нет мембраны, например, Nobel FOSS 1. Датчиком потока в этом случае является крыльчатка, аналогичная крыльчатке в водомерах. Перед такими устройствами рекомендуется устанавливать магистральный фильтр для воды с размером ячеек не более 100 микрон, иначе датчик не прослужит очень долго. То же самое относится к водонагревательным устройствам с гидростатическим розжигом.

Как заменить мембрану газового водонагревателя: причины + инструкция по ремонту

Бытовые водонагреватели – газовые водонагреватели используются в старых многоквартирных и частных домах для приготовления санитарной воды. Их детали и компоненты имеют свойство изнашиваться, как и у любого другого бытового прибора. Наиболее распространенной неисправностью является мембрана регулятора воды, которую можно заменить своими руками.

Мы расскажем вам, как заменить мембрану в газовом нагревателе. В предлагаемой нами статье подробно описаны этапы подготовки к замене диафрагмы, даны рекомендации по ее выбору. С помощью наших советов вы сможете самостоятельно контролировать работу вашего газового обогревателя или восстановить его работоспособность.

О регуляторе и расположении мембраны

Устройство, называемое водяным регулятором, входит в конструкцию почти каждого газового нагревателя.

Эта деталь может иметь различную конфигурацию в зависимости от модели водонагревателя, но принцип работы таких устройств остается неизменным.

Регулятор давления воды, установленный на газовом водонагревателе, используется для поддержания стабильного давления воды непосредственно в системе теплообменника водонагревателя. Равномерное давление обеспечивает равномерный поток и, следовательно, равномерный нагрев жидкости.

Частью регулятора давления, обеспечивающей плавное регулирование давления, является резиновая мембрана. Этот элемент редуктора, выполненный в виде уплотнения, обычно на основе технической резины, имеет круглую форму. Он устанавливается внутри корпуса регулятора давления.

Вследствие длительного использования водонагревательных приборов мембрана постепенно изнашивается, так как находится в постоянном движении. Износ технической резины в некоторых местах приводит к разрыву материала. В результате функция регулирования давления воды перестает работать по назначению.

В таких случаях неизбежна замена резиновой мембраны в газовом водонагревателе, поскольку водонагреватель не работает должным образом.

Качество нагрева санитарной воды резко снижается, а в некоторых случаях водонагреватель просто невозможно включить. Комфорт пользователя теряется.

Замена мембраны регулятора давления

Если вы соблюдаете правила обслуживания газовых приборов и точно следуете им, за любые монтажные, механические или электрические работы отвечает компания по обслуживанию газовых приборов и, в частности, ваш местный поставщик газа.

Что мне нужно знать до начала работы?

Другими словами, владельцы газовых приборов не должны самостоятельно проводить работы с газовыми приборами. Хотя регулятор воды теоретически не связан с газовой установкой, разбирать эту деталь и заменять мембрану самостоятельно также запрещено.

Иногда желание сделать все самому, не имея практического опыта в подобной работе, может привести к катастрофическим последствиям. Об этом свидетельствуют многочисленные несчастные случаи, связанные с бытовыми газовыми приборами.

Однако преждевременное разрушение мембраны и других компонентов напорного водонагревателя можно предотвратить, если своевременно очищать прибор своими руками или с помощью представителя газовой службы.

Нередко встречаются мастера, готовые поменять мембрану регулятора на самом газовом обогревателе. Тем более, что выполнение такой операции, на самом деле, совсем не сложно при наличии слесарных навыков.

Эта простая задача решается следующим образом:

Определите марку (модель) установленного редуктора на основании документации или путем вскрытия корпуса колонки и проверки внутреннего содержимого.
На основании полученной технической информации приобретите новую мембрану, имеющуюся на рынке.
Если оборудование импортное, диафрагму можно приобрести только на заказ.
Если мембрана имеется, перекройте подачу газа к прибору и закройте входной клапан холодной воды от накопительного водонагревателя.

После этих действий можно приступать к снятию регулятора. Однако не стоит торопиться. Работайте аккуратно, чтобы не повредить другие близлежащие части газового обогревателя.

Снятие и разборка редуктора давления

Редуктор давления воды имеет входной и выходной патрубки. Фактически, благодаря резьбовым фитингам, устройство подключается внутри газовой установки, непосредственно к линии подачи воды.

Поэтому для демонтажа устройства необходимо открутить две латунные крепежные гайки на трубопроводе. Однако перед этим рекомендуется открутить одну или обе пробки на сливных кранах регулятора давления, которые находятся под корпусом диска.

Гайки следует ослаблять осторожно, не допуская вращения устройства. В механизме прибора находится стержень регулятора, который контактирует с другой частью газового нагревателя. В некоторых моделях головка штока крепится винтом. Примите это во внимание и при необходимости ослабьте этот винт.

Демонтаж может сопровождаться вытеканием остатков воды. Желательно иметь подходящий контейнер для сбора отходов.

Краткие инструкции по замене мембраны

Демонтированный регулятор давления необходимо разобрать, чтобы получить доступ к резиновой (силиконовой) мембране. Снятая часть выглядит более или менее как пластина.

Выкрутите крепежные винты в верхней части пластины;
осторожно используйте плоскую отвертку, чтобы отделить мембрану;
удалите поврежденную мембрану;
установите новый;
соедините половинки пластины шарниром;
закрепите соединение шурупами круговыми движениями.

Правильное положение мембраны на пластине редуктора определяется специальной выемкой или “ключевым” штифтом, который, в свою очередь, расположен на радиальном крае на одной линии с отверстиями под крепежные болты.

Мембранный “ключ” должен быть совмещен с этим пазом до того, как половинки тарелки будут сочленены и болты закручены.

Закрепление крепежных винтов – традиционная операция. Однако необходимо следить за тем, чтобы элементы трансмиссии были затянуты равномерно. Технически правильная затяжка осуществляется методом “перекрестной затяжки”. Это означает, что четыре винта, расположенные друг напротив друга, затягиваются один за другим, а затем затягиваются все остальные винты.

Собранный редуктор, оснащенный новой мембраной, собирается в обратном порядке. Осторожно вставьте шток в трубку регулятора и совместите устройство с водопроводными соединениями. Затем гайки накручиваются на соседние секции труб вручную.

Как правило, соединения труб оснащены прокладками и правильно собраны. Это необходимо учитывать при установке редуктора на месте. Затем затяните крепежные гайки с небольшим усилием и не забудьте затянуть сливные пробки под пластиной.

Формы и материалы мембраны

Газовые котлы представлены в широком диапазоне конструкций. Следовательно, не исключено изменение конструкции редукционного клапана. Поэтому существование зубчатых диафрагм различной формы также является само собой разумеющимся.

Если изделие круглой формы, которое часто можно встретить при демонтаже клапанов отечественных газовых котлов, считается стандартным, то импортное оборудование часто оснащается “экзотическими” клапанами.

Одним из таких примеров являются газовые обогреватели известной зарубежной компании по производству бытовой техники под маркой Electrolux. Многие модели приборов этой марки оснащены мембранами, имеющими форму “восьмерки”.

Приборы зарубежной компании Vaillant чуть менее популярны по сравнению с Electrolux, но и они выделяются из всего ряда бытовых газовых колонок нестандартной конструкцией мембран регулятора. При снятии их клапана существует вероятность столкнуться с соскочившей мембраной.

На практике было замечено, что силиконовые мембраны служат дольше, чем резиновые. При использовании силикона важным критерием является тщательная фильтрация сетевой воды. Даже небольшое количество песка или ржавчины, попавшее в зону силиконового изделия, резко сокращает срок службы материала.

Промышленная резина менее чувствительна к взвешенным частицам, но в большинстве случаев “страдает” от недостаточной химической стойкости. Другими словами, если состав воды содержит в той или иной степени агрессивные компоненты, то изделия из технической резины обычно недолго служат в таких условиях.

Ремонт мембран газовых котлов

Желание сэкономить на всем заставляет некоторых пользователей прибегать к методу виртуальной замены, самостоятельно восстанавливая поврежденные мембраны.

Следует сразу отметить: это может быть интересно для энтузиаста домашнего DIY, но с точки зрения сервиса это совершенно нерационально и бессмысленно.

Люди пытаются отремонтировать мембраны газовых котлов различными способами:

путем заполнения силиконовым герметиком;
с помощью различных видов клея;
с использованием пентапласта;
установка миниатюрных патчей;
и даже малярный скотч.

Эксплуатация такой “отремонтированной” детали обычно длится не более 1-2 дней. После чего проблемы начинаются снова, зачастую еще более серьезные.

Ремонт мембранных тарелок газовых колонок, тем более своими руками, в любом случае заканчивается неудачей. Неоднократно доказано на практике. Поэтому не рекомендуется заменять котел, если только это не чисто исследовательский бизнес.

Если настенный водонагреватель не может быть восстановлен в рабочем состоянии, вам придется купить новый газовый нагреватель. В следующей статье приводится подробное обсуждение этой важной темы.

Выводы и полезное видео по теме

Видео демонстрирует личный опыт одного владельца водонагревателя – ремонт регулятора давления воды своими руками. В частности, весь ремонт сводится к замене диафрагмы. Зрителям еще раз напоминаем: самостоятельный ремонт газового оборудования запрещен!

Проще найти и купить новую мембрану для вашего газового котла, заменить этот аксессуар в соответствии с инструкциями, описанными выше, и спокойно отдыхать. Тем более что замена в большинстве случаев не требует больших затрат. В среднем 200-300 рублей достаточно, чтобы купить полный аксессуар.

Пожалуйста, оставляйте комментарии, размещайте фотографии, относящиеся к теме статьи, и задавайте вопросы в поле ниже. Расскажите нам о том, как вы выбирали и меняли мембрану в своем газовом водонагревателе. Поделитесь полезной информацией и технологическими нюансами, которые будут полезны посетителям сайта.

Читайте далее:
