Как заменить термостат в холодильнике, если он сломался

Прежде всего, давайте выясним, что такое термостат. Термостат – это устройство, которое контролирует температуру в вашем холодильнике и подает сигнал компрессору на включение и выключение в зависимости от того, насколько холодно в отделении. Это работает очень просто. Термостат представляет собой реле. С одной стороны находится специальная герметичная трубка, заполненная фреоном. На другой стороне находятся электрические контакты, управляющие компрессором.

См. также. Как отрегулировать термостат в холодильнике

Содержание

Как это работает

Все работает очень просто. Конец капиллярной трубки присоединяется к испарителю. Поскольку холодильник заполнен хладагентом, например, фреоном, давление внутри него будет расти, если температура t˚C повысится. Это приводит к замыканию контактов соответствующего реле и включению компрессора. Через определенное время t˚C в холодильной камере падает, давление в сильфонной трубке снижается, и контакты размыкаются. Компрессор выключается.

Другой важной частью термостата является пружина, которая сжимает и разжимает его контакты. Это определяет, как и когда они приводятся в действие. Например, для размыкания контактов требуется меньшее усилие, когда давление в системе низкое (низкая t˚C), и большее усилие, когда давление высокое. Сила натяжения пружины регулируется ручкой термостата. Именно так происходит изменение температурного режима в холодильнике “Атлант” и других моделях с механическим управлением.

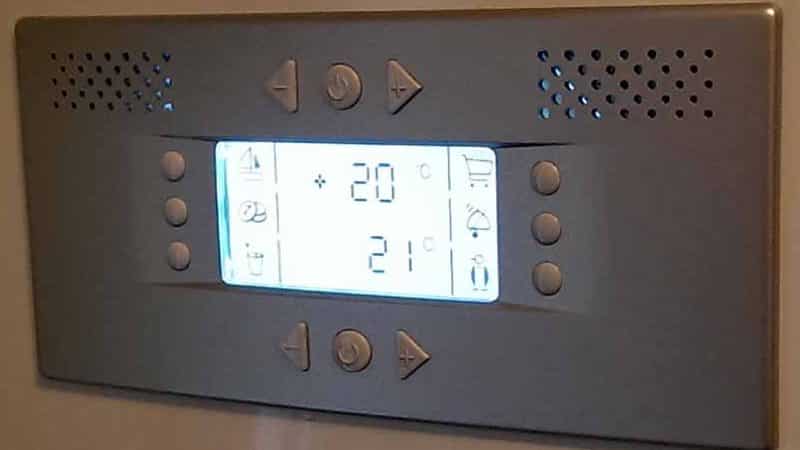

В некоторых моделях холодильников используется электронный регулятор температуры. Он состоит из датчика температуры и модуля управления. В современных моделях можно установить несколько датчиков для каждой зоны охлаждения. Если ваш холодильник имеет электронную регулировку температуры, для его ремонта могут потребоваться специальные знания.

См. также. 5 моделей холодильников, которые мы не рекомендуем покупать

Где найти термостат для вашего холодильника

Его несложно найти. Термостат всегда соединен с ручкой или регулятором для установки температуры в холодильном отделении. В зависимости от модели холодильника, термостат может быть установлен

Внутри холодильного отделения;
За пределами холодильника.

Внутри

Такое расположение характерно для ранних моделей холодильников “Атлант” и других марок. Если открыть отделение холодильника, можно увидеть небольшую пластиковую коробку, расположенную на одной из панелей. Это термостат. Чтобы добраться до него, достаточно снять ручку для изменения температуры и открутить защитную крышку.

Со стороны

Современные холодильные агрегаты устроены несколько иначе. В них нужный нам прибор находится вне холодильного отделения. Обычно он расположен в верхней части холодильника, над дверцей. Но он может находиться и в другом месте.
В любом случае, принцип один и тот же – регулятор температуры находится там же, где и ручка переключателя. Чтобы добраться до него, необходимо снять все защитные крышки.

См. также. Почему вашему холодильнику необходим стабилизатор напряжения

Предупреждающие признаки неисправного регулятора температуры

Действительно ли нам нужен регулятор температуры? Может ли причина проблемы заключаться в чем-то другом? Простые признаки часто вполне очевидны: (См. также: Почему холодильник не морозит – что делать?)

Холодильник морозит непрерывно и не отключается сам по себе;
Прибор начинает сильно замерзать в морозильной камере – месте, где температура обычно низкая, но все же выше нуля;
Холодильник самопроизвольно выключается и больше не издает звуковых сигналов.

Любая из этих неисправностей может быть вызвана терморегулятором. Чтобы не тратить деньги на специалиста, мы попытаемся решить проблему самостоятельно.

Холодильник не выключается самостоятельно

Чтобы убедиться, что причиной неисправности холодильника “Атлант” или любого другого холодильника является именно регулятор температуры, выполните следующие действия:

Отключите холодильник от электросети;
достаньте все продукты и хорошо их разморозьте;
поверните ручку термостата в положение “Макс” или активируйте функцию замораживания, если она есть;
поместите термометр на среднюю полку морозильного отделения (не в морозильное отделение), предпочтительно с отрицательной шкалой
включите холодильный агрегат (пустой, без продуктов);
Подождите 2 часа, затем быстро снимите термометр и оцените показания.
На “термометре” должно быть не менее 6-7˚C. Если нет, то ремонт неизбежен. А если термостат вашего холодильника электронный, то вряд ли вы сможете починить его своими руками.

Выключается и не говорит ни слова

Причин может быть только три:

Термостат сломан;
Сгорело реле стартера двигателя;
Двигатель охлаждающего устройства перегорел.

Последние две причины, очевидно, очень серьезны. Но сейчас нас интересует именно первый. Чтобы убедиться, что необходимо заменить именно термостат, проверьте:

отключите холодильник от сети;
найдите термостат и снимите защитные крышки;
Внимательно осмотрите прибор.

Термостат обычно имеет три или четыре провода разного цвета. Один из них обычно желтый с зеленой полосой посередине. Это соединение с землей. Он нам не понадобится, поэтому отложите его в сторону, чтобы случайно не потерять. Соедините все провода, идущие к корпусу термостата, непосредственно друг с другом. Если при включении холодильника в сеть слышен шум двигателя, это термостат вышел из строя и его необходимо заменить на новый.
Кстати, провода, идущие к термостату, имеют такую маркировку:

оранжевый, красный или черный – соединяет термостат с двигателем;
коричневый – ноль, провод, ведущий к розетке;
Белый, желтый или зеленый – провода к лампочке, указывающей на то, что холодильник включен;
Желто-зеленые полосы – заземление.

Снежная накидка в холодильном отделении

Если вы обнаружили такую неприятность, причиной могут быть несколько факторов. Поэтому сначала выполните действия, описанные в первом пункте. Если показания термометра были +6˚C или меньше, быстро поворачивайте ручку термостата, пока холодильник не выключится.
Если холодильник выключается, все в порядке. Если это не так, его следует заменить. После выключения холодильника оставьте его включенным без продуктов как минимум на 5-6 часов. Затем начните считать интервалы между включением и выключением компрессора. При правильно работающем холодильном агрегате это время должно составлять около 40 минут. Если он меньше этого значения, необходимо “добавить” немного холода, т.е. слегка повернуть переключатель по часовой стрелке, по часовой стрелке.
Если все прошло успешно, можно загружать продукты. Нет? Терморегулятор все равно придется заменить.

Процедура замены преобразователя температуры

Ремонт термостата своими руками не занимает много времени. В качестве примера возьмем холодильник марки “Атлант”:

Снимите верхнюю крышку петли и открутите винты под ней;
Снимите дверцу холодильного отделения;
Затем снимите защитную панель в крыше холодильника и выкрутите один винт (обычно шестигранник);
открутите саморезы, крепящие крышу (расположены сзади), и снимите ее;
снимите ручку регулятора температуры;
Снимите терморегулятор, открутив 2 самореза, крепящие кронштейн;
Замените узел на новый и выполните процедуру в обратном порядке.

См. также. Как заменить лампочку в холодильнике: виды лампочек и способы их замены

В принципе, где бы ни находился термостат, его ремонт выглядит совершенно одинаково:

перейти к запчастям;
отсоедините капиллярную трубку от корпуса испарителя;
осторожно извлеките его из корпуса;
отсоедините само реле;
осторожно вставьте новую сильфонную трубку и прочно закрепите ее на испарителе;
Подсоедините все необходимые провода и снова подключите реле.

Совет:

Если вы делаете такую работу впервые, сфотографируйте каждый шаг на телефон или камеру. Фотографии очень помогут вам при сборке, если вы забудете, что и куда было подключено.

Как регулируется термостат холодильника

Термостат в вашем холодильнике поддерживает нужную температуру в отделениях благодаря плавной работе и правильной настройке термостата. Если устройство слишком теплое, в продуктах начинают расти бактерии, и они быстро портятся. Если термостат установлен слишком высоко, продукты замерзают и теряют свои полезные свойства.

Что такое термостат и для чего он нужен?

Термостат – это устройство, которое обеспечивает правильную работу холодильника, поддерживая в нем оптимальную температуру. Он регистрирует температуру датчиков внутри прибора.

Если он теплый, он посылает сигнал на реле запуска компрессора, и компрессор начинает работать. Когда воздух охлаждается до определенного уровня, двигатель отключается.

Как работает термостат

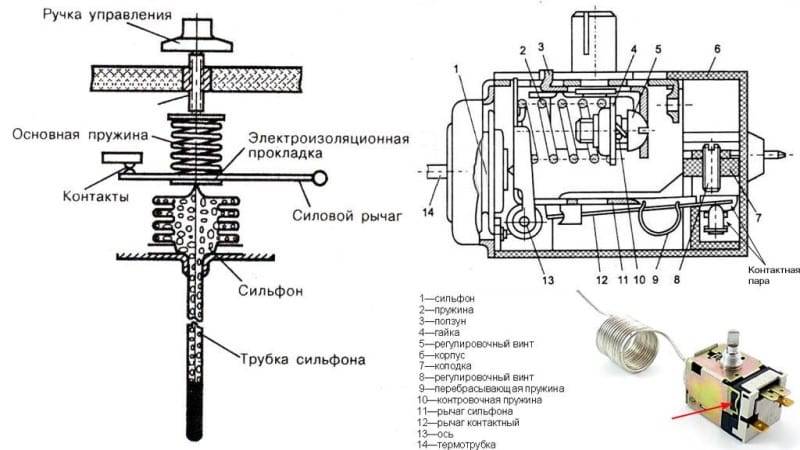

Термостат представляет собой механизм с рычагом и контактами.. Это небольшая коробка с ручкой. С одной стороны он имеет сильфонную трубку, которая заполняется хладагентом (фреоном), а с другой – контакты для подключения к электрической цепи (от 2 до 6 штук). Длина герметичной трубы варьируется от 0,8 до 2,5 м. Обычно он свернут в спираль, чтобы обеспечить плотное соединение со стенкой испарителя.

Конец капиллярной трубки регулятора радиатора расположен в зоне охлаждения и соединен с испарителем. При снижении температуры давление внутри него падает. Пружина сжимает сильфон, силовой рычаг поворачивается вокруг своей оси и контакты размыкаются. Если температура повышается, давление также повышается. В результате сильфон расширяется против сопротивления пружины, рычаг поворачивается в обратном направлении, и контакты замыкаются.

Установленная температура зависит от силы пружины. При большем усилии контакты замыкаются и температура высокая; при меньшем усилии температура низкая. Сила зависит от ручки; поворот ручки изменяет натяжение пружины.

Принцип работы в холодильниках с электронными регуляторами аналогичен. Капиллярная трубка регистрирует фактические значения и устанавливается заданный уровень температуры. Электронный модуль управляет данными от нескольких датчиков.

Информация. Для ремонта или замены такого термостата требуется специализированное оборудование и знание электроники. Их трудно отремонтировать или заменить самостоятельно.

Типы термостатов для холодильников

Термостаты бывают двух типов:

механический;
электронный.

Электронный термостат представляет собой электронную плату, на которой отображаются все данные. Это самое современное устройство, которое регистрирует изменения температуры с большей точностью. Но технология с электронным модулем управления имеет высокую стоимость, поэтому часто используют механические термостаты.

Справка. Механический термостат может быть заменен электронным термостатом.

На рынке представлены три основных типа механических регуляторов:

Российский (Орловский завод) – серия ТАМ;
Датское производство – Danfoss;
Итальянские (Ranco) – K-50, K-52, K-55, K-56, K-57, K-58, K-59.

Они используются в холодильниках Минск, Орск, Beko, Candy, Indesit, Bosch, Ardo, Samsung и других холодильных приборах.

Наиболее часто используемые термостаты включают:

ТАМ-112, ТАМ-113 – используются в однокамерных аппаратах, аналог К-50;
ТАМ-125 – устанавливаются в двухкамерные морозильники двухкомпрессорной технологии, аналог К-57;
ТАМ-133 – используется в холодильных камерах двухкомпрессорных агрегатов, аналог К-59, Danfoss 077B6;
TAM-145 – 3-полюсный регулятор температуры морозильного отделения с сигнализацией разморозки (красный свет на панели управления).

Расположение термостата

Расположение термостата зависит от модели холодильника. Информацию о конструкции и размещении см. в руководстве к прибору.. Обычно он расположен рядом с ручкой температуры. В старых приборах термостат установлен внутри корпуса, под лампочкой и закрыт защитной крышкой. Чтобы снять деталь, снимите ручку, потянув ее на себя. Затем откручиваются саморезы и снимается корпус.

В современных моделях термостат расположен снаружи, обычно над дверцей. Если требуется демонтаж, сначала необходимо снять ручку управления. Затем откручиваются винты и снимается панель с лампочкой, после чего вынимается термостат.

Как правильно настроить термостат холодильника

Термостат с ручным управлением и термостат с автоматическим управлением.. В электронных моделях оптимальная температура задается в градусах. Температура в холодильном отделении составляет от +4 до +6 °C, а в морозильном отделении -18 °C. На агрегатах с механическим управлением ручка устанавливается в положение 2 – 3,5, что соответствует оптимальному режиму работы.

Может потребоваться индивидуальная регулировка термостата. Если прибор эксплуатируется в течение многих лет, температура испарителя повышается по ряду причин (износ компрессора, старение теплоизоляции и т.д.) В результате увеличивается время работы прибора. Или после замены термостата холодильник недостаточно морозит. Не рекомендуется регулировать прибор самостоятельно, лучше доверить регулировку специалистам, так как это длительный и сложный процесс. Например, процедура в 2-камерном аппарате занимает около суток, в 1-камерном – вдвое меньше.

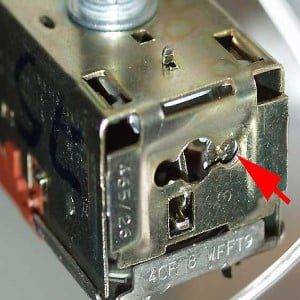

Давайте узнаем, как отрегулировать термостат холодильника. На корпусе прибора имеются два регулировочных винта.

Они отвечают за температурные диапазоны включения/выключения и дифференциальную характеристику. Регулировка одного винта изменяет температурный диапазон. Например, если термостат срабатывает при -10°C и +3,5°C в заводских настройках, поворот винта переместит их, скажем, на -5°C и +8,5°C. После регулировки второго винта восстановить заводские настройки практически невозможно. Неправильная регулировка термостата может привести к повреждению деталей.

Давайте рассмотрим, как отрегулировать термостат двухкамерного холодильника на примере Danfoss 25T65. Сначала установите ручку в среднее положение. Если центральный регулировочный винт затянут, устройство отключается. Его откручивание немного увеличит время работы устройства. Винт на внешней стороне регулирует время простоя прибора. Если его открутить, холодильник будет стоять дольше, если закрутить – короче.

Важно! Поскольку винты находятся под напряжением, регулировочная отвертка должна быть хорошо изолирована.

Признаки неисправного термостата

Следующие симптомы указывают на неисправность термостата

компрессор работает практически без перебоев;
температура в отсеке упала до 0°C;
устройство не перезапускается после выключения;
температура в отсеке теплая;
лужи под устройством.

Эти симптомы могут также указывать на повреждение других частей прибора, но термостат является первым компонентом, который необходимо проверить.

Если мотор холодильника работает безостановочно, используйте термометр, чтобы проверить работоспособность детали. Для этого отключите прибор от сети, извлеките все продукты и разморозьте их. Затем прибор включается, и температура устанавливается на минимально возможное значение. Поместите термометр в центр варочной поверхности и оставьте на 2 часа. Затем проверьте показания. Если температура опускается до +6°C, это означает, что деталь работает правильно. Если холодильник стал теплее или холоднее, замените термостат.

Если в камере есть иней, диагностика проводится по-другому. Пока компрессор работает, поверните ручку настройки, чтобы увеличить температуру внутри камеры. Неисправная деталь заблокирует правильный уровень и остановит двигатель. Если это не так, замените термостат.

Если холодильник не включается, найдите два провода, идущие к термостату, чтобы проверить их. Они отсоединены и закорочены. Если устройство работает, это означает, что реле неисправно.

Важно! Провода находятся под напряжением. Перед проверкой устройства отключите его от сети питания.

Для диагностики термостата специалисты используют мультиметр. Для этого деталь снимается. Установите на тестере режим “сопротивление”. Сильфонную трубку погружают в холодную воду и держат 2-3 минуты. Затем проводится испытание. Если на экране тестера в режиме “проверка цепи” появляется 1, это означает, что деталь неисправна. Если ноль, это означает, что он работает.

Измерение температуры в холодильнике

Чтобы установить оптимальную температуру в холодильнике, измерьте ее с помощью термометра. Если нет специального или встроенного устройства, можно использовать термометр для измерения температуры жидкости для купания ребенка. Его помещают в стакан с водой и ставят на среднюю полку шкафа на ночь. Затем показания проверяются. Если она выше +4°C, поверните ручку настройки в сторону охлаждения. Если она ниже +2°C, температура повышается.

Для измерения температуры в морозильном отделении используйте внешний термометр. Поместите его между тарелками и оставьте на ночь. Если температура выше -18°C, поверните циферблат, чтобы понизить ее. Если температура ниже -24°C, поверните его вверх.

Оптимальная температура в холодильнике

Оптимальная температура в холодильном отделении составляет от +4 до +6 °C. Из-за большого объема холодильника тепло внутри него распределяется неравномерно. Чем ближе к компрессору, тем он холоднее.

Например, на верхней и нижней полках (в зависимости от положения морозильника) поддерживается температура от +8 до +9 °C, на средней полке – от +2 до +6 °C, а на дверце – до +10 °C.

В морозильном отделении поддерживается температура от -6 до -24°C, оптимальная температура -18°C.

Приложение

Термостат поддерживает оптимальную температуру в холодильнике. Его работу можно регулировать с помощью термометра. Правильно установленный термостат влияет на безопасность и вкус пищи, а также на срок службы прибора.

Конструкция, эксплуатация и ремонт термостатов холодильников

Термостат в холодильниках представляет собой реле, которое включает и выключает главный электродвигатель. Реле бывает механическим или электронным. Если он выйдет из строя, первый тип можно самостоятельно заменить в домашних условиях на рабочий термостат. Для замены электроники мы рекомендуем обратиться к квалифицированному мастеру.

Устройство и принцип работы

На одной стороне устройства находится трубка для подключения к испарителю, а на другой – клеммы для подключения проводов.

Когда температура падает, давление уменьшается (изменяется натяжение пружины), и контакты размыкаются.

Современные холодильники Atlant, Indesit, Samsung, Bosch, Beko, Stinol и Whirlpool оснащены электронными терморегуляторами. Они состоят из датчиков и блока управления с таймером.

В таблице приведены наиболее популярные термостаты, их технические характеристики и приблизительные цены.

Имя	Характеристики	Цена, рупий.
ТАМ-112 и ТАМ-113	Устанавливается в холодильниках с одним отделением.	400
ТАМ-125	Предназначен для двухкамерных холодильников.	400
ТАМ-133	Является аналогом Ranco K59 или Danfoss 077B6 и устанавливается на модели с двумя отделениями.	370
ТАМ-145	Аналогичен K56-L1916, K56-P1431, K56-L1954, подходит для морозильных камер.	350
К-59	Производится компанией Ranco, Италия, используется для двухкамерных холодильников.	400
F2000	Это капиллярный термостат, предназначенный для однокамерных приборов.	550
К-50	Он может быть установлен вместо отечественной модели ТАМ-112.	450

Где найти термостат для вашего холодильника

Чтобы отремонтировать термостат, сначала необходимо определить его местонахождение. Расположение устройства зависит от модели холодильника.

Внутри

Термостат находится в небольшой пластиковой коробке, которая помещается на одну из панелей при открытии холодильника. Чтобы увидеть, как установлен термостат, отвинтите корпус.

Принцип работы одинаков – устройство всегда находится у ручки, отвечающей за переключение температур.

Со стороны

В более новых моделях термостаты не расположены в холодильном отделении. Они часто располагаются над дверью, но могут находиться и в других местах.

Симптомы неисправности

Признаки неисправного термостата следующие

Холодильник не отключается сам по себе;
Холодильник перестает работать самопроизвольно;
В отсеке скапливается иней;
Лужи на полу.

Холодильник не выключается сам по себе

Последовательность действий для определения неисправности термостата:

Извлеките вилку из розетки;
Выньте продукты из холодильника и подождите, пока они полностью оттают;
если функция замораживания активна, включите ее; если нет, поверните ручку термостата в максимальное положение;
возьмите термометр с отрицательной шкалой и поместите его в прибор
подключите прибор к источнику питания;
через 2 часа выньте термометр и проверьте показания.

Если индикатор показывает температуру 6-7˚C, холодильник не нуждается в ремонте. Если этого не происходит, устройство нуждается в замене терморегулятора или другом ремонте.

Он перестал работать и не запускается

Если холодильник перестал работать, это может указывать на следующие проблемы

Термостат сломан;
Перегорело реле для запуска двигателя;
двигатель перегорел.

Вы можете определить, нуждается ли термостат в замене, визуально осмотрев сам термостат. Вы должны найти желтый провод с зеленой полосой, который отвечает за заземление устройства. Его следует убрать в сторону. Другие провода, подключенные к термостату, должны быть напрямую замкнуты (любым металлическим предметом – скрепкой, отверткой или скрутить провода вместе).

Следующий шаг – включение холодильника. Если шум двигателя ровный, замените термостат.

Вы также можете проверить термостат с помощью мультиметра. Рабочий прибор должен показывать сопротивление, равное нулю или близкое к нулю.

Снежная куртка в холодильном отделении

Если для прибора характерно замерзание, то сначала следует отключить прибор от сети, чтобы убедиться, что проблема не вызвана неисправным термостатом. Оставьте в холодильнике в таком состоянии не менее чем на 5 часов. Выясните время, по истечении которого компрессор отключается.

Это время должно составлять 40 минут. Если устройство выключится раньше, уменьшите температуру, повернув переключатель вправо. Датчик температуры следует заменить, если описанные выше действия не устраняют проблему.

Способы поиска проблемы

Симптомы неисправности холодильника:

Интервал между включением и выключением компрессора составляет более 40 минут;
На стенках машины образуется много льда;
Холодильник часто размораживается, появляются лужи.

Однако эти симптомы не обязательно вызваны неисправным термостатом, они также могут указывать на неисправность других частей прибора.

Диагностика с помощью термометра

Показания термометра используются для выявления и дальнейшего устранения неполадок в работе холодильника.

Если при измерении температуры в холодильном отделении термометр показывает менее 6˚C, поверните ручку так, чтобы прибор выключился. Если нет проблем с терморегулятором, холодильник немедленно прекратит работу. Если нет, то стоит заменить прибор.

Визуальный осмотр

Вы можете обнаружить причины неисправности путем визуального осмотра холодильника. После размораживания холодильника уделите особое внимание морозильному отделению. Если на стенках отсека быстро накапливается иней и лед, скорее всего, неисправен термостат.

Инструкции по удалению

При извлечении термостата из холодильника соблюдайте следующие пункты:

Перед извлечением термостата из холодильника отключите прибор от электросети.
Чтобы не перепутать последовательность действий, следует записывать их на смартфон или камеру.
Обратите внимание, какой кабель используется для какой цели. Термостат соединен с электродвигателем оранжевым или черным проводом, иногда с белыми или желтыми жилами.
Во избежание потери разъемов их следует поместить в небольшой контейнер.

Замена на примере холодильника Стинол

Программа замены термостата:

Отключите напряжение от Stinol.
Удалите декоративные панели и другие элементы, препятствующие доступу к термостату (шкаф для светильников часто загораживает место установки).
Снимите блок с контактами и регулятором. Для этого выкрутите винты или снимите защелки.
Отсоедините клеммы с проводами, идущими к регулятору температуры.
Снимите ремешок, крепящий газовую трубу к стенке камеры.
Извлеките неисправный термостат из холодильника.
Замените трубку неисправного термостата, придав ей нужную форму, и прижмите ее.
Подсоедините контакты.
Отрегулируйте положение прибора.
Соберите компоненты и панели в обратном порядке.
Отрегулируйте термостат.
Проверьте правильность работы холодильника.

При замене старого термостата на новый может быть поврежден сам термостат и другие детали машины, поэтому рекомендуется обратиться за помощью к опытному специалисту. Если вы хотите сделать это самостоятельно, внимательно посмотрите обучающее видео.

Термостат холодильника: устройство, проверка + тонкости замены при необходимости

Трудно представить нашу жизнь без бытовой техники. Есть приборы, без которых можно обойтись, а есть те, без которых обустройство нашего жилого пространства по праву считается неполным. Холодильник – один из таких предметов первой необходимости. Вы согласны?

Самостоятельный ремонт бытовой техники – хорошее подспорье для вашего семейного бюджета. При желании вы можете научиться делать многие ремонтные работы. Например, заменить термостат в холодильнике не так уж сложно. Необходимо лишь понять особенности конструкции и принципы работы прибора.

Мы расскажем вам, как определить неисправность термостата. В предлагаемой нами статье подробно описано, как заменить его при ремонте холодильника Стинол. Информация сопровождается тематической подборкой фотографий и видеороликов с советами экспертов.

Особенности конструкции и принцип работы

Термостат или терморегулятор – один из основных компонентов, без которого невозможна нормальная работа холодильника. Он регистрирует показания датчиков температуры в холодильном и морозильном отделениях и посылает сигнал на реле, запускающее компрессор.

В соответствии с этими сигналами компрессор включается, когда в отделении недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

На другом конце находятся контакты, размыкание и соединение которых подает сигнал на компрессор. Конец фреоновой трубки, также известной как капиллярная трубка, присоединяется к испарителю.

Хладагент внутри него чутко реагирует на нагрев и охлаждение. Когда температура падает или повышается, уровень давления внутри трубки изменяется, что приводит к замыканию или размыканию контактов реле.

Движение контактов контролируется небольшой пружиной. Он используется для установки уровня температуры, который должен преобладать внутри холодильной камеры. Ручка температуры прикреплена к пружине. Поворот этой ручки изменяет натяжение пружины.

В результате для замыкания или размыкания контактов необходимо приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Таким образом, регулируется подача охлаждающего воздуха в радиатор. При использовании электронного контроллера процесс немного отличается, но принцип по сути тот же: необходимая температура устанавливается на основе фактических значений, измеренных капиллярной трубкой.

В моделях этого типа используется электронный модуль управления, который может одновременно управлять несколькими датчиками. Такой термостат не всегда можно отремонтировать или заменить в домашних условиях. Эксплуатация сложных электронных систем требует знаний и специализированного оборудования.

Термостат обычно устанавливается внутри или снаружи холодильной камеры. Перед ремонтом холодильника полезно ознакомиться с его конструкцией и техническим паспортом. Вы можете найти там много полезной информации о конструкции термостата и месте его расположения.

Термостат обычно расположен рядом с циферблатом температуры. Внутреннее расположение типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный кожух.

Ручка регулировки расположена прямо на нем. Чтобы снять термостат, необходимо снять эту ручку и открутить крепежные винты, чтобы снять корпус.

Но ищите термостат рядом с ручкой, обычно под корпусом холодильника, где-то сверху. Ручка снимается точно таким же образом, выкручиваются винты, и нужный винт находится за крышкой.

Способы поиска проблемы

Если термостат неисправен, это не значит, что весь холодильник сразу же перестанет работать. Однако отсутствие корректной информации о текущей температуре будет влиять на его работу.

Вариант №1 – проверка работы прибора

Симптомы неисправности холодильного оборудования могут быть следующими

компрессор работает непрерывно или с очень короткими и нечастыми перерывами
Температура внутри холодильного отделения падает до нуля, а иногда и ниже;
на стенах много инея или даже льда;
Внутри холодильника слишком тепло;
Холодильник не включается после выключения и т.д.

Конечно, эти симптомы могут быть связаны не только с неисправностью термостата, но и с неисправностью других компонентов.

Вариант №2 – диагностика с помощью термометра

Для этого необходимо полностью отключить холодильник от электросети, а затем полностью разморозить его в соответствии с инструкцией. Очевидно, что содержимое нужно будет удалить.

Затем включите прибор в сеть и установите ручку термостата на минимально возможную температуру. Если в вашем холодильнике есть функция замораживания, стоит ею воспользоваться.

Поместите термометр в центр холодильного отделения для измерения температуры воздуха. Лучше использовать прибор, который также может измерять температуру ниже нуля. Оставьте в холодильнике примерно на два часа. Затем проверьте показания термометра.

Если к этому времени температура в холодильнике опустилась примерно до шести градусов, значит, проблема с термостатом отсутствует. Но если внутри помещения заметно теплее или холоднее, чем на этом уровне, термостат необходимо заменить.

Вариант №3 – визуальный осмотр холодильного отделения

Если после размораживания в отсеке очень быстро образуется так называемая снежная шапка, первоначальная диагностика термостата может быть очень простой.

Для этого поверните ручку настройки при работающем компрессоре, чтобы повысить температуру внутри отделения. Если реле работает правильно, в определенный момент датчики зарегистрируют нужный уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, замените термостат.

После этой диагностики и если термостат работает правильно, рекомендуется слить воду из компрессора и дать ему поработать на холостом ходу около шести часов. Обратите внимание на продолжительность холостого хода компрессора в течение этого периода.

Если прошло около 40 минут, все в порядке и холодильник можно использовать в обычном режиме. Если компрессор включается слишком часто или редко, попытайтесь отрегулировать его с помощью настройки реле. Если это не удается, скорее всего, потребуется установка нового термостата.

Снятие термостата

Если холодильник вообще не включается, провести диагностику, описанную выше, будет невозможно. Вероятной причиной является электрическая неисправность в этом компоненте.

Однако проблема может заключаться и в неисправности компрессора, например, в сгоревшей обмотке двигателя. Чтобы понять, нуждается ли термостат в замене, извлеките его из холодильника для осмотра.

Сначала отключите холодильник от электросети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно требуется открутить ручку управления, снять крепеж и удалить защитные детали.

Затем следует внимательно осмотреть устройство, обращая особое внимание на шнуры питания.

Все они обозначены разными цветами в зависимости от их назначения. Обычно для заземления используется желтый кабель с зеленой полосой. Этот кабель следует оставить в покое, а все остальные отсоединить и закоротить.

Теперь холодильник снова подключен к электросети. Если устройство по-прежнему не включается, термостат, вероятно, работает, но существует серьезная проблема с компрессором.

Однако если двигатель запускается, ясно, что реле необходимо заменить. Прежде чем приступить к работе, неплохо было бы вооружиться смартфоном или камерой, чтобы записать все шаги по очереди. При установке нового термостата эти изображения могут быть очень полезны, особенно для новичков.

Убедитесь, что вы точно запомнили, какой провод кабеля использовался для какой цели. Обычно для подключения термостата к двигателю используется черный, оранжевый или красный провод. Коричневый провод ведет к нейтрали, желто-зеленый провод обеспечивает заземление, а прозрачный желтый, белый или зеленый провод подключается к сигнальной лампочке.

Иногда бывает трудно удалить неисправный регулятор, особенно если он расположен на открытом воздухе. Например, в некоторых моделях холодильников “Атлант” дверь отделения необходимо полностью снять с петель. Для этого снимите крышку, установленную на верхней петле, и выкрутите скрытые под ней винты.

Перед снятием ручки регулировки необходимо также снять колпачки и открутить крепежные винты. Все эти операции должны выполняться аккуратно. Лучше всего хранить разъемы и крышки в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручен к кронштейну, и его необходимо аккуратно снять, открутить и извлечь.

На его место устанавливается новый термостат, соблюдая обратный порядок установки. Иногда отказ термостата вызван повреждением так называемой капиллярной трубки или сильфона. Если заменить только этот компонент, реле можно сохранить.

Для выполнения этой процедуры демонтируйте термостат, следуя описанному выше методу. Сильфон необходимо отсоединить от испарителя и осторожно извлечь из корпуса блока. Теперь новая капиллярная трубка установлена и подсоединена к испарителю, реле установлено на место, а отсоединенные провода подсоединены.

Замена на примере холодильника Stinol

Для холодильников Stinol отказ реле – довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант предусмотрен производителем этого компонента. Stinol-101 имеет только один компрессор, а Stinol-103 – два: отдельно для холодильного и морозильного отделений.

Автоматика каждой модели немного отличается, что видно из соответствующих электрических схем, но в остальном эти холодильники очень похожи, поэтому имеет смысл рассмотреть процедуры их ремонта одновременно.

Чтобы понять, нуждается ли ваш холодильник Stinol в ремонте или замене термостата, обратите внимание на следующие признаки:

Компрессор работает без остановки и не реагирует, когда регулятор установлен в положение OFF;
При повороте ручки регулировки в положение ВЫКЛ. не слышно щелчка;
Температура в холодильном отделении заметно выше значений, установленных при настройке.

В холодильнике Stinol-103 используется термостат K-59, который легко проверить и который расположен на шкафу. Чтобы снять ручки регулировки, используйте тонкое шило. Их следует просто отщипнуть и удалить. Stinol-101 имеет только один регулятор, а Stinol-103 – два, по одному для каждого компрессора.

После снятия ручки снимите декоративную крышку, которая имеет шесть выступов. Это деликатное изделие, поэтому необходимо соблюдать осторожность, чтобы не повредить его. Под крышкой есть несколько гаек, которые необходимо открутить. Затем выкрутите винты, крепящие панель управления.

Винты, крепящие петлю двери холодильника, следует откручивать в последнюю очередь. Во избежание возможных повреждений дверцу необходимо удерживать на месте. Теперь можно поднять панель и снять дверь с петель.

Следующий шаг – снять верхнюю крышку холодильника.

Необходимые крепежные элементы расположены на задней стороне. Открутите их и снимите крышку. Это обеспечит свободный доступ к термостату.

Сначала отсоедините разъемы реле, а затем снимите компонент с панели управления холодильника.

На этом этапе важно запомнить или записать цветовую маркировку отдельных трубок. Чтобы извлечь использованную капиллярную трубку, снимите пластиковую крышку.

Теперь открутите крепежный винт и снимите блок освещения. Трубка извлекается через предусмотренное для этого отверстие.

Новый блок устанавливается таким образом, чтобы неизолированная часть в нижней части была надежно спрятана под крышкой. Отверстие закрывается пластиковой пробкой для восстановления целостности камеры.

Капиллярная трубка обычно выходит за пределы терморегулятора. Аккуратно поместите его под верхнюю крышку холодильника, там достаточно места.

Теперь соберите термостат и холодильник: подключите все необходимые соединения, установите и закрепите крышку холодильника, установите дверь.

Опять же, винты дверных петель следует вкручивать в последнюю очередь, когда остальные винты уже на месте.

Чтобы проверить состояние термостата в холодильнике Stinol в домашних условиях, можно воспользоваться простой диагностикой. Контакты 3 и 4 такого устройства должны оставаться замкнутыми при комнатной температуре.

Если после их соединения перемычкой вы наблюдаете включение компрессора, то термостат неисправен, его необходимо заменить. Если термостат не отрегулирован, его можно отрегулировать, вращая регулировочные винты, но это должно быть сделано в авторизованном сервисном центре, имеющем соответствующее оборудование.

Не менее важным функциональным элементом в конструкции холодильника является пусковое реле, с устройством, работой и способами ремонта которого вас познакомит наша рекомендуемая статья.

Выводы и полезное видео по теме

Процесс замены реле термостата наглядно представлен в следующем видеоролике, в котором мастер делится нюансами ремонта холодильников Stinol:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников можно найти в этом видео:

Процедуру замены термостата нельзя назвать слишком сложной. Однако при неправильном обращении этот компонент может только усугубить ситуацию. Подробное изучение процедуры ремонта и внимание к деталям помогут вернуть ваш холодильник в рабочее состояние..

Расскажите нам, как вы выбирали термостат, чтобы вернуть холодильник в рабочее состояние. Пожалуйста, поделитесь полезной информацией и ценными данными по теме статьи, которые могут быть полезны посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фотографии и задавайте вопросы в поле ниже.

Читайте далее:
