Инструменты последнего поколения очень популярны среди техников-электронщиков благодаря своей способности быстро и точно проводить измерения. Электронные мультиметры больше подходят для повседневного использования и поэтому могут быть рекомендованы начинающим.
Форма и размеры могут отличаться, но основные алгоритмы измерений одинаковы практически во всех моделях.
Как пользоваться электрическим тестером
Даже если вы не являетесь профессиональным электриком, базовые приборы для измерения электрических величин в домашних условиях просто необходимы. Вам не нужно вызывать платного электрика, чтобы измерить напряжение в сети или взорвать предохранитель. Все это можно сделать с помощью простого инструмента – мультиметра или тестера. Они бывают разных размеров и цен. Функции варьируются от самых простых до измерения температуры и уровня освещенности.
Чтобы деньги, вложенные в это устройство, не пропали зря, необходимо знать, как правильно пользоваться тестером. Давайте сначала рассмотрим типичный прибор и его основные функции.
Что может делать простой мультиметр и как правильно им пользоваться
Чтобы прибор работал, необходим источник питания. Обычная батарейка 1,5 В не подойдет, необходимо более высокое напряжение. Более крупные модели могут питаться от батареек типа 6F22, 1606 или других 9 В типа "Крона". Компактные модели оснащены 12 В батареей A23. В случае критического разряда прибор подаст сигнал о невозможности проведения измерения, и останется только режим "проверка". Дело в том, что в цифровых приборах используются электронные схемы, для работы которых необходимо определенное напряжение.

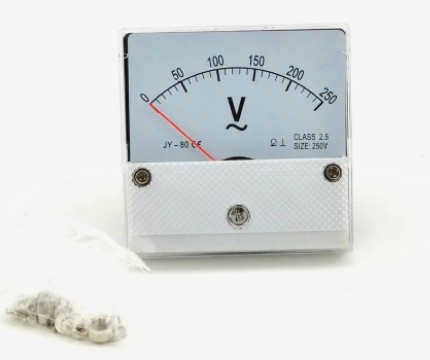

Стрелочные приборы для измерения тока или напряжения могут работать автономно.
Но даже тестеру Arrow требуется питание, чтобы измерить сопротивление резистора или проверить, не неисправен ли диод.
Итак, батарейка установлена, тестер готов к работе. Мы рассмотрим популярную цифровую модель, циферблатные мультиметры уже редко используются в быту.
Перед началом работы (а правильнее сказать, перед покупкой прибора) нужно понять: для чего он вам нужен. Какими должны быть пределы измерений, класс точности, дополнительные функции. Например, для бытового использования не нужен клеммметр с пределом измерения в сотни ампер. Такие функции, как измерение температуры, звука и света, влажности, безусловно, полезны. Однако дополнительные датчики увеличивают стоимость прибора, а пользователь будет использовать их крайне редко.

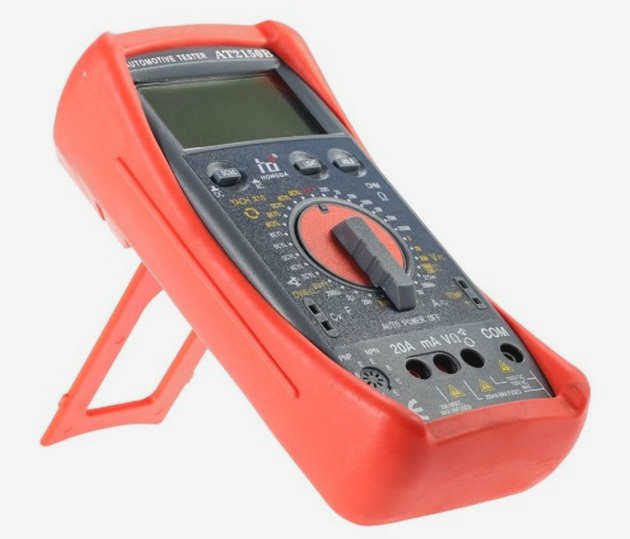

Для удобства многие производители добавляют экраны с подсветкой, подставки и футляры для хранения.
Это позволяет работать с устройством более удобно, просто оплачивая каждую опцию.
На самом деле, перечисленных ниже функций достаточно для большинства задач:
Что такое мультиметр
Эти приборы используются для измерения практически всех основных электрических параметров. Долгое время использовались аналоговые модели. В настоящее время предпочтение отдается цифровым, поскольку аналоговые имеют большую погрешность измерений.

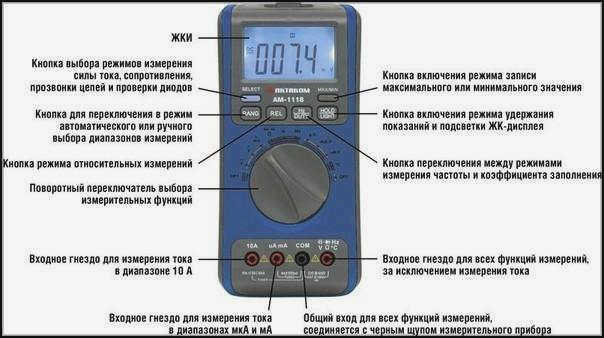

Одним из основных компонентов мультиметра является цифровой дисплей. Именно на нем отображаются измеренные значения. Каждый раз используется шкала, соответствующая выбранному параметру и шкале измерения.

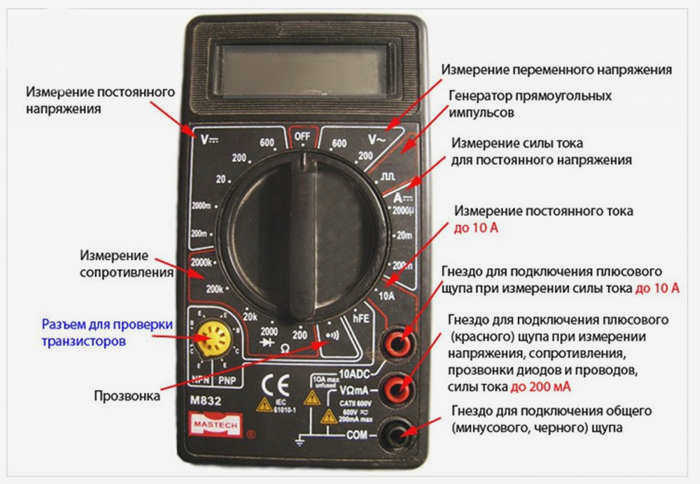

В центральной части передней панели расположен переключатель, с помощью которого устанавливается нужный режим. Поворотом переключателя режимов выбирается не только измеряемая физическая величина, но и необходимая шкала. Показания интерпретируются с учетом этого.
Зонды, вставленные в специальные гнезда, используются для измерения тока и других подобных задач. Имеются два зонда – красный и черный. Для последнего используется гнездо с маркировкой 'COM'. Для красного зонда предусмотрены два гнезда. Одно с маркировкой "10 A" используется, когда через провод протекает достаточный электрический ток. Если он значительно меньше, используется второе гнездо. В профессиональном оборудовании вместо 10 A может применяться ограничение в 20 A. Эта клемма используется там, где ожидается ток, превышающий максимальное значение шкалы.
Особенностью выхода 10А (20А) является отсутствие предохранителя в цепи. В других режимах он присутствует. В этом случае значительное превышение тока может привести к неисправности мультиметра. Время подключения также ограничено. Оно не должно превышать 10 секунд. Повторять эту операцию следует не чаще, чем раз в 15 минут. При использовании других режимов таких ограничений нет.
Как выбрать правильный режим

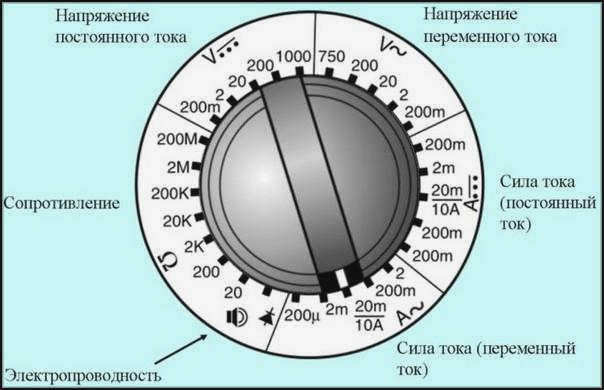

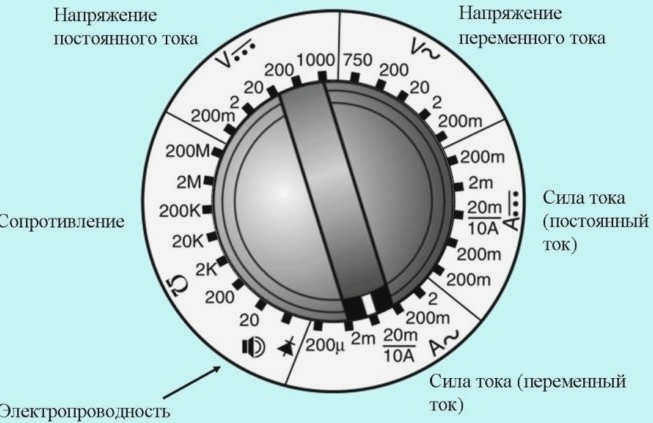

Перед измерением тока мультиметра или любого другого параметра установите переключатель в правильное положение. Выберите участок круговой шкалы, отмеченный соответствующими символами. Например, для напряжения символ начинается с "V", а для силы тока – с "A". Символ "~" используется для переменных характеристик, а "=" – для постоянных. В разных моделях эти символы могут располагаться до или после буквенного обозначения. Иногда вместо знака равенства используется горизонтальная косая черта и три параллельные точки.
Следующим шагом является указание диапазона, в котором должен измеряться постоянный или переменный ток. Шкала показывает максимальное значение в выбранном диапазоне. Если вы сделаете неправильный выбор, вы не узнаете точный результат измерения. Обычно нужное значение определяется различными дополнительными факторами.

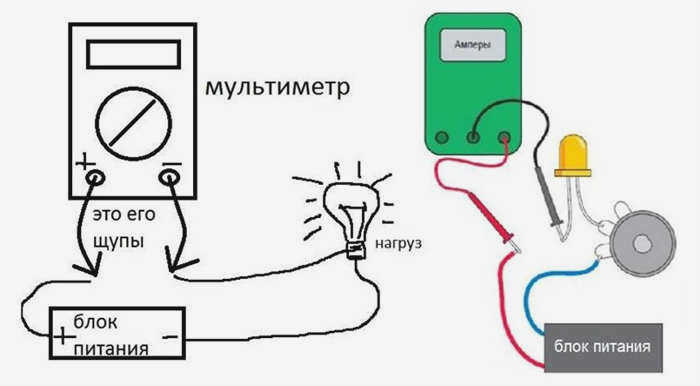

Алгоритм измерения тока с помощью мультиметра
Универсальные тестеры с батарейным питанием могут быстро и точно определить правильные значения для цепи. Процедура стандартная:
- Устанавливается нужный режим;
- Выводы вставляются в гнезда измерительных приборов;
- Мультиметр подключается к цепи;
- После подключения питания снимаются показания.
Главное условие – наличие нагрузки, которая фактически определяет величину тока. Это может быть любое электрическое устройство с сопротивлением больше 0.
Выбор режима

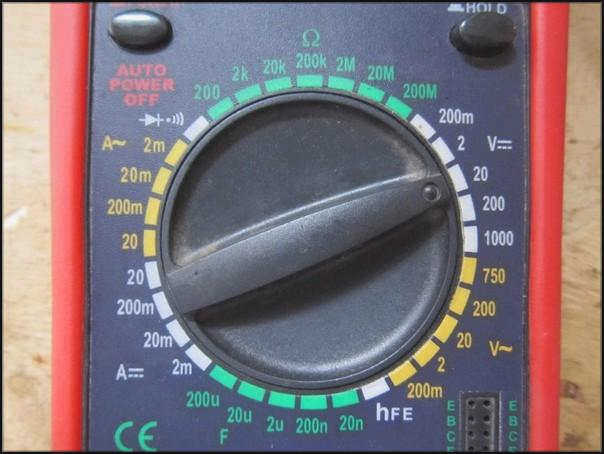

На корпусе мультиметра есть переключатель, который необходимо установить в тот сектор, в котором будет измеряться ток. Постоянный ток можно измерить практически на всех мультиметрах. Он обозначается на шкале как А с прямой линией и 3 черточками внизу, DCA и/или символом 10А. Профессиональные приборы могут измерять ток до 20А.
Если параметры тока неизвестны, рекомендуется установить переключатель на максимальный диапазон. Это защитит прибор от короткого замыкания и повреждения. Затем, после установки порядка величины, циферблат можно повернуть в другое положение для получения более точных данных.
Некоторые модели не имеют функции измерения переменного тока. Однако нет необходимости покупать другой мультиметр. В этом случае можно использовать различные приборы, например, готовые или самодельные резисторы. Их сопротивление должно соответствовать 1 Ом. Тогда, согласно закону Ома I=U/R, измеренное напряжение будет численно равно току в цепи.

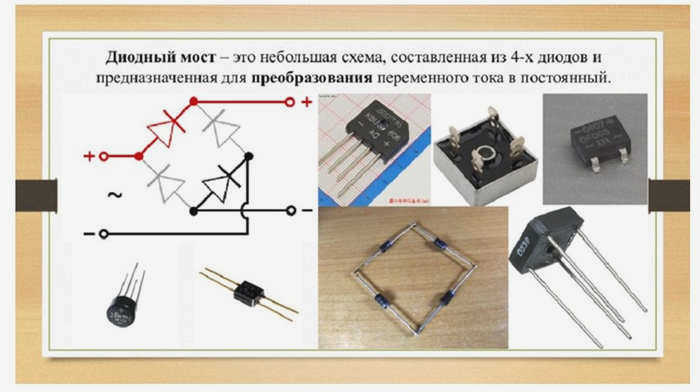

Также используется метод выпрямления с помощью диодного моста. На вход подается переменный ток, а на выход – постоянный. Затем измерения можно проводить с помощью мультиметра.
Переменный ток
В большинстве сетей – бытовых и промышленных – используется переменный ток. Его гораздо легче преобразовать, и он меньше теряет при передаче на большие расстояния, чем постоянный ток.
При измерении напряжения или сопротивления мультиметр подключается параллельно нагрузке, но для определения силы тока тестер должен быть встроен в автоматический выключатель. Это сопряжено с определенными сложностями. Однако нет необходимости резать провода. Можно использовать разобранные разъемы. Например, специальная пара проводов со штырьками на одном конце и крокодилами на другом. Штырьки вставляются в розетку, а аллигаторы замыкают цепь на клеммах или вилке.

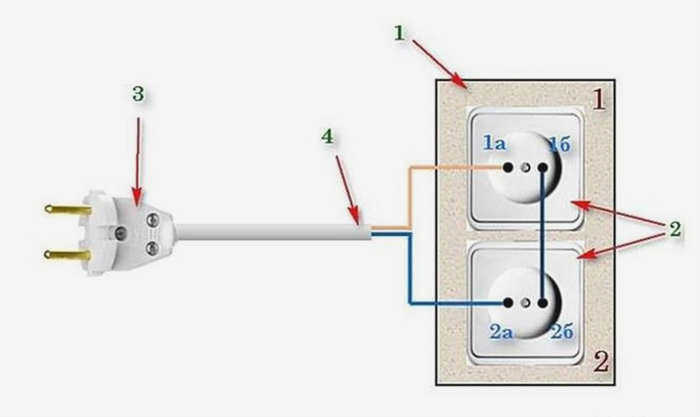

Самодельные гаджеты также полезны. Если вам нужно проводить много измерений, без них не обойтись. На рисунке показано устройство, которое поможет вам работать без опасности поражения током.
Важно правильно разделить все провода: фаза подключается к одной розетке, ноль – к другой, а между остальными устанавливается перемычка. Чтобы измерить ток, подключите нагрузку к первой розетке, а мультиметр – ко второй. При подаче питания в замкнутую цепь легко определить силу тока.
Измерения можно проводить без разрыва кабеля с помощью токовых клещей. Они предназначены для работы как с переменным, так и с постоянным током. Прибор выглядит как мультиметр с двумя круглыми зажимами. Исследуемый провод помещается между ними. Принцип настройки режимов и диапазона аналогичен мультиметру.

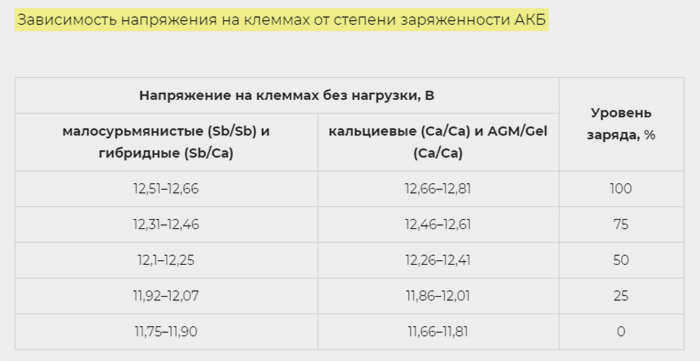

Как измерить ток на батарее с помощью мультиметра?
Перед вами вопрос о том, как проверить ток на батарее с помощью мультиметра. Вам обязательно понадобится нагрузка.
Измерять ток только на батарее бессмысленно и даже опасно.
В качестве нагрузочного элемента может служить лампочка фары. Обратите внимание, что нагрузка не должна превышать 120 Вт.
Как измерить ток батареи с помощью мультиметра:
- Установите переключатель на мультиметре на измерение нужного тока.
- Выберите предел ампера (предпочтительно максимальный).
- Подключите положительный щуп к плюсу батареи.
- Подключите лампу к минусовой линии. Это означает, что минус от мультиметра должен быть направлен на лампу, цепь от которой замыкается на минус батареи.
- Проверьте значения на мультиметре. Сравните их со значениями, указанными на корпусе батареи.
Убедитесь, что щуп не находится в контакте с батареей более двух секунд!
Мы узнали, как использовать мультиметр для проверки автомобильного аккумулятора на амперы. Важно сделать это быстро и точно. Вы можете сделать это, потому что знаете, как проверить силу тока на аккумуляторе с помощью мультиметра.
В этом видео подробно показано, как проверить ток аккумулятора с помощью мультиметра:
Как правильно пользоваться мультиметром: учебник для чайников
Давайте рассмотрим, как измерить несколько электрических параметров.

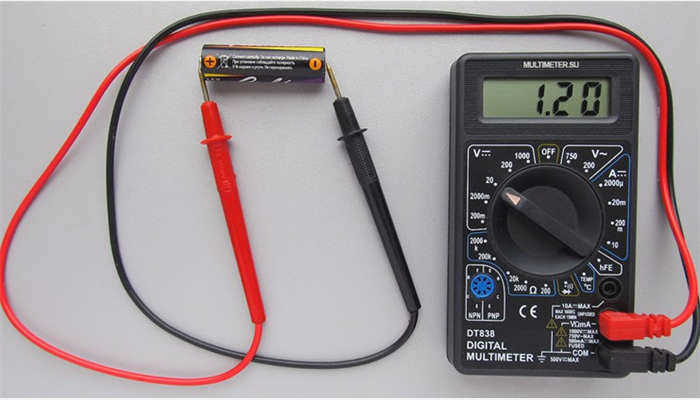

Потенциал
Алгоритм определения напряжения:
- Установите режим ACV или DCV с заданным интервалом.
- Подключите черный провод к разъему COM, а красный – к разъему VΩmA.
- Подключите клеммы пробника к клеммам цепи. Например, к отверстиям в розетке или к клеммам батареи.
- Проведите измерение.
Число, отображаемое на дисплее, – это значение напряжения в вольтах. Знак "минус" указывает на то, что полярность была изменена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать с помощью кнопки HOLD. Это полезно в случае большой цепочки измерений.

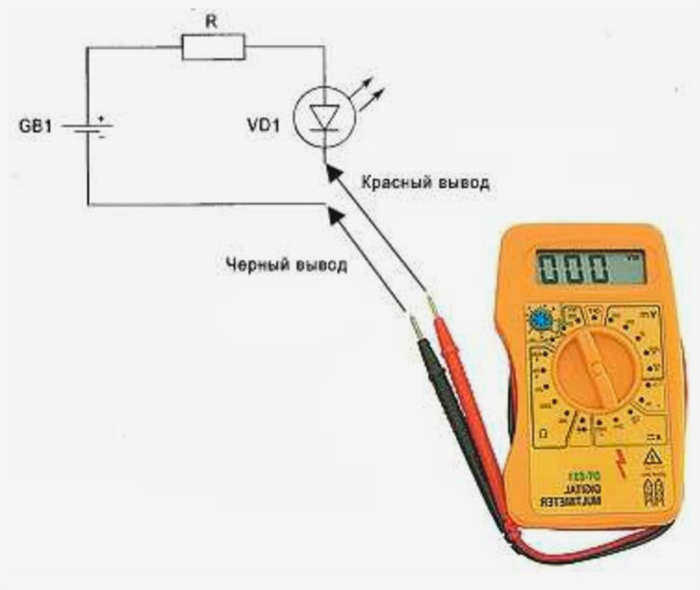

Ток
Эта характеристика измеряется только при последовательном подключении тестера к цепи и включенном питании. Большинство приборов могут определять ток до 10 А, так как более высокие значения редко используются в быту.
Для проведения измерения необходимо обеспечить разрыв в цепи. Следующие шаги следующие:
- Черный щуп подключите к разъему COM.
- Красный – к разъему до 200 мА или 10 А.
- Слегка коснитесь клемм наконечниками.
- Прочтите значение напряжения на дисплее.

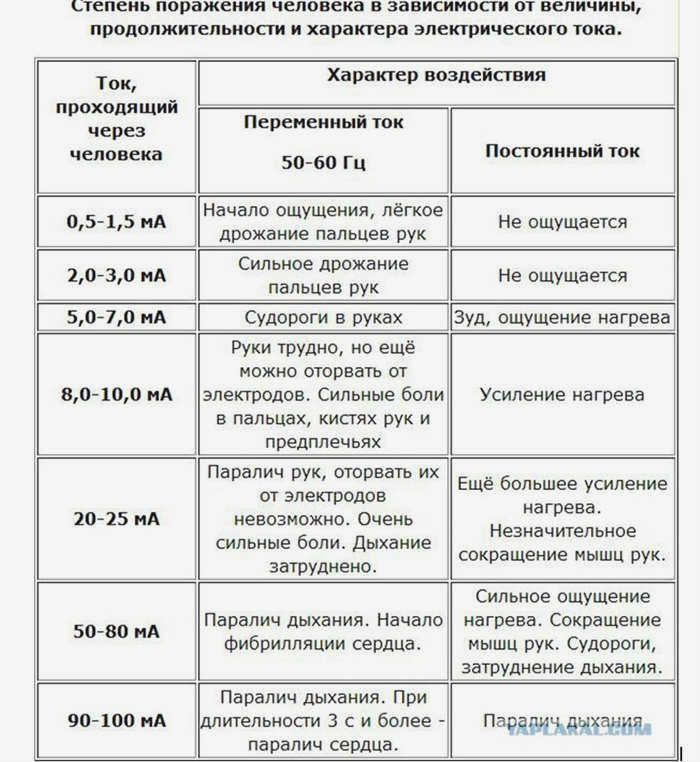

Соблюдайте меры предосторожности при работе с оголенными проводами во избежание поражения электрическим током.

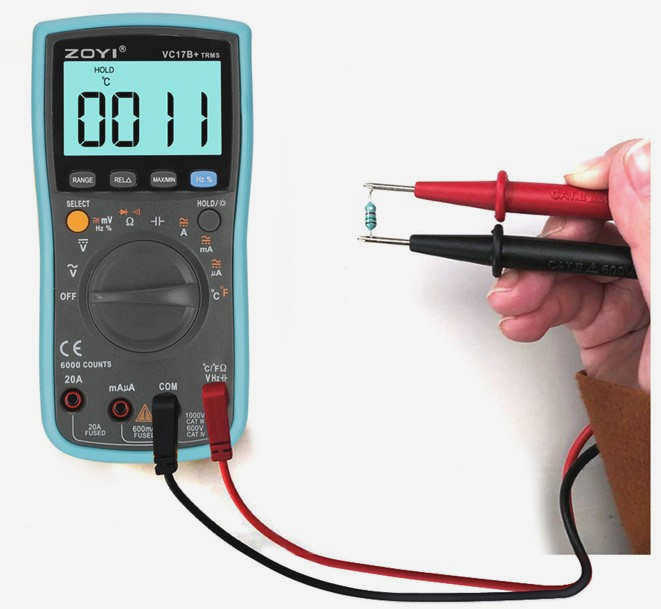

Сопротивление
Эта характеристика может быть измерена без подключения к источнику питания. Тестируемый компонент просто замыкается между двумя щупами. Если проводимость отсутствует, на дисплее отображается единица.
Последовательность операций:

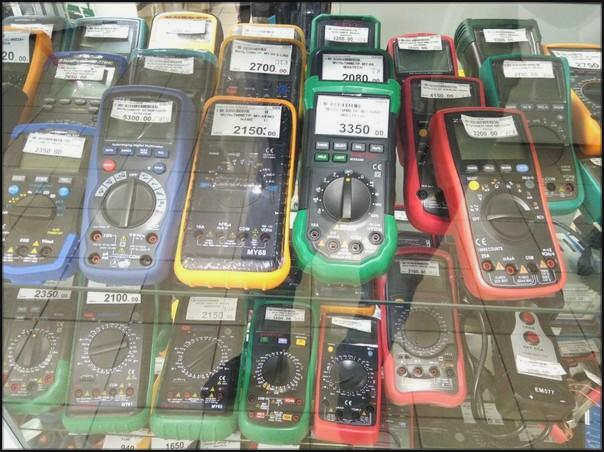

Популярные модели: краткий обзор мультиметров
Большинство тестеров производятся в Китае. Они достаточно точно определяют электрические характеристики, надежны и долговечны при правильном использовании. Важно знать, как пользоваться мультиметром новичку, чтобы в процессе эксплуатации не возникло проблем.
Цифровые мультиметры DT

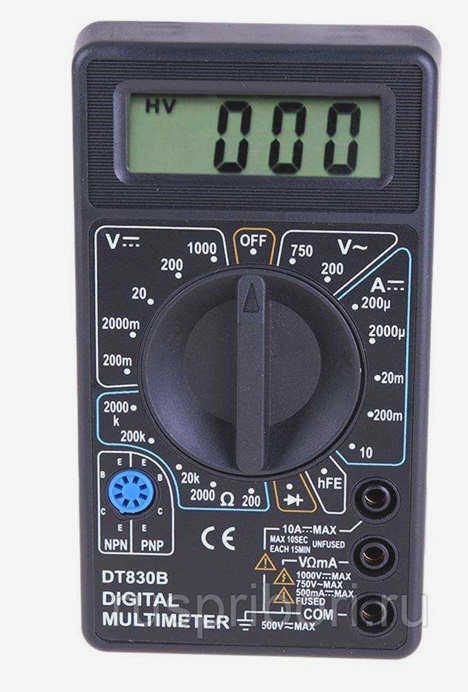

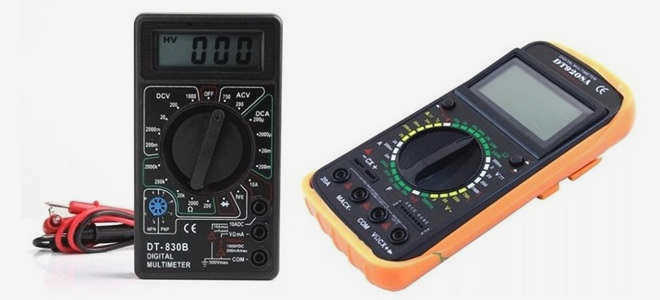

Мультиметр DT830B
Предназначен для измерения тока до 10А. Имеет 3 стандартных разъема и один для тестирования транзисторов и диодов. Устройство питается от батареи "Крона". На корпусе нет отдельного гнезда для нее, она вставляется при полностью снятой задней крышке.
В комплект входят два щупа. Один – черный, подключается к разъему COM, другой – красный, подключается ко второму или третьему разъему в зависимости от измеряемой величины. Щуп представляет собой бюджетную версию. При желании вы можете купить более качественные, но и эти вполне удобны в использовании.
При измерении сначала подключите черный провод, а затем красный. Будьте осторожны, чтобы не коснуться металлического наконечника щупа. Если "плюс" и "минус" перепутаны, прибор укажет это знаком "-" перед цифрой на экране.
Максимальное значение напряжения для данного мультиметра составляет 500 В. При приближении к этому значению на дисплее появится символ "HV" – высокое напряжение, чтобы предупредить о высоком напряжении. Если требуется максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании концов вместе. DT830B является недорогой моделью. Он может не поставляться с инструкцией на русском языке.
При использовании тестера следует учитывать особенности:
- погрешность составляет примерно 1%;
- ручная установка режима;
- конструкция не является ударопрочной; пластиковый корпус может быть поврежден при ударе;
- стилус среднего качества;
- нет подсветки дисплея.
