У каждого двигателя есть обмотки. Обмотки ротора и/или статора могут быть проверены по отдельности. Разомкнутая обмотка покажет бесконечное сопротивление. Поврежденная обмотка покажет значение от нескольких до нескольких десятков Ом. Поврежденные обмотки следует перемотать точно таким же эмальпроводом, который использовался до выхода двигателя из строя.
Как проверить резистор с помощью мультиметра?
Ни одна электрическая цепь не может быть полной без сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самым распространенным радиодеталем. Такое положение дел говорит о том, что знания о том, как проверить такие компоненты, всегда могут пригодиться при ремонте электрооборудования. Давайте рассмотрим основные вопросы о проверке типичного резистора с помощью тестера или мультиметра.
Несмотря на разнообразие резисторов, общие компоненты этого класса имеют линейную I-V кривую, что значительно упрощает проверку, сводя ее к трем этапам:
- визуальный осмотр;
- ВЧ-элемент проверяется на обрыв;
- Устройство проверяется на соответствие номинальному значению.
Если первый и второй пункты понятны, то последний имеет некоторые нюансы, а именно: необходимо знать номинальное сопротивление. При наличии принципиальной схемы это не составит труда, но проблема в том, что современные устройства редко комплектуются технической документацией. Выйти из положения можно, определив номинал по маркировке. Мы вкратце расскажем, как это сделать.

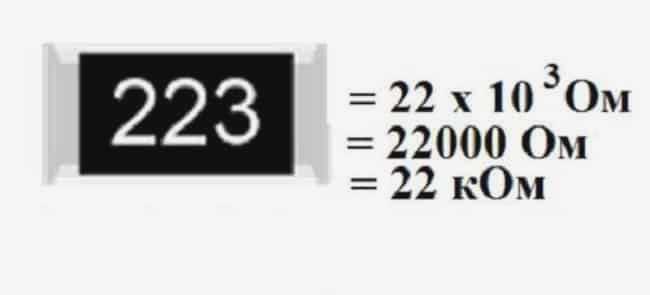

Виды маркировки
Для компонентов, произведенных в советское время, обычной практикой была маркировка номинала на корпусе компонента (см. рис. 1). Этот вариант не требовал расшифровки, но если была нарушена целостность конструкции или выгорела краска, могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к электрической схеме, которая прилагалась ко всем бытовым приборам.
Как проверить резистор без пайки: визуальный осмотр
Процесс проверки резистора непосредственно на плате без полной его распайки достаточно трудоемкий, поэтому сгоревший резистор можно предварительно определить визуально. Сначала проверяется корпус резистора на наличие повреждений и сколов, а также крепление выводов.
На дефекты указывают
- Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность, либо полностью, либо частично в виде колец. Небольшое потемнение не указывает на неисправность, а лишь на перегрев, который не привел к полному отказу компонента.
- Наличие характерного запаха.
- Стертая маркировка.
- Наличие сгоревших дорожек на плате.
Если позволяют условия, неисправный резистор выпаивается, а на его место впаивается новый резистор того же номинала.
Внимание! Тестирование не гарантирует точных характеристик; резистор может выглядеть как новый, даже если контакт поврежден.
Подготовка мультиметра к измерениям: какие настройки необходимо выполнить

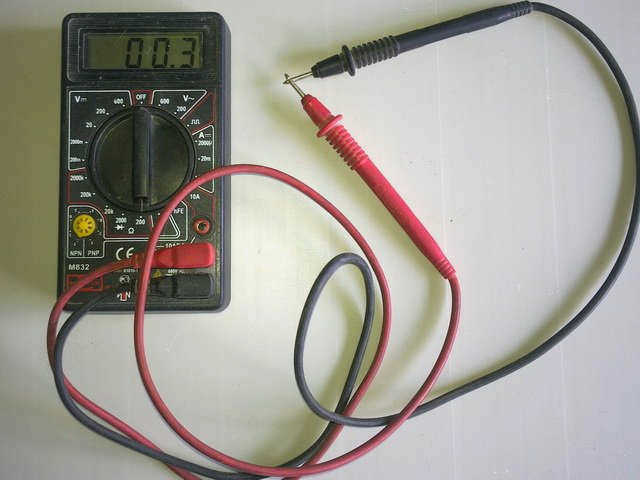

Перед проведением измерений прибор подготавливают к работе. Для этого включите его и замкните концы щупов вместе. Если на дисплее появляются нули, значит, прибор работает и в цепи нет разрывов. Вместо нулей на дисплее могут отображаться доли Ом.
Когда щупы разомкнуты, хороший мультиметр показывает цифру 1 и диапазон измерения. Подключите выводы кабеля в соответствии с требуемым режимом – "Прозвонка" или "Измерение".
Как проверить резистор

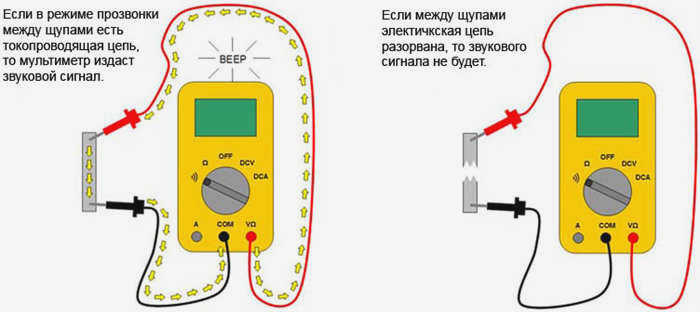

Режим "Probe" (доступен не на всех тестерах) используется для того, чтобы убедиться в отсутствии короткого замыкания в цепях, проходящих через резистор или параллельно ему. Чтобы настроить его, поверните циферблат в направлении значка диода. Если между точками щупа существует проводящая цепь, через громкоговоритель генерируется звуковой сигнал.
Этот режим подходит только для резисторов до 70 Ом. Для деталей с более высоким номиналом нет смысла использовать этот режим, так как сигнал настолько слаб, что может быть не слышен.
Процедура измерения сопротивления
Единицей измерения сопротивления является Ом. При измерении нагрузки различных устройств и резисторов показания могут быть: доли ома, омы, килоомы (кОм), мегаомы (МОм).
Проверка электрических кабелей
Чтобы выполнить проверку зазора на любом электрическом проводнике, выполните следующие действия. Выполните следующие действия
- Вставьте провода в гнезда, обычно в правом нижнем углу. Черный провод подключите к гнезду с маркировкой COM, красный – к гнезду с маркировкой VΩ.
- Включите прибор. На некоторых мультиметрах это делается поворотом переключателя. Некоторые мультиметры имеют дополнительную кнопку включения.
- Установите диапазон измерения, переместив переключатель в сектор Ω и выбрав минимальное значение для идентификации проводов или желаемый диапазон для тестирования сопротивления.
- Проверьте исправность прибора, прикоснувшись кончиками щупов друг к другу. На экране должны отображаться значения от 0,2 до 0,6, т.е. сопротивление собственных выводов щупов. Отсоедините щупы, и на дисплее появится один в крайнем левом положении, что указывает на бесконечное сопротивление или обрыв.
- Убедившись в исправности устройства, можно приступать к проверке выводов, касаясь их штырьками с противоположных сторон, при необходимости прокалывая изоляцию.
Остается сделать вывод целостности измеряемого объекта. Если на дисплее слева отображается 1, это означает, что проверяемый кабель неисправен (сломан). При проверке, например, силового кабеля, показания должны быть в пределах от 0,6 до 1,5 Ом. Если вы просто хотите убедиться, что линия в порядке, вы можете переключить переключатель в режим проверки кабеля (светодиод и значок громкости). В этом случае о целостности линии будет сигнализировать звуковой сигнал.
Проверка сопротивления электрических катушек
Иногда может потребоваться измерить сопротивление электрической катушки (нагревательного элемента), например, в электроплите, чайнике, утюге, стиральной машине и т.д.
Измерение величины сопротивления резисторов
Резистор – это электронный компонент с фиксированным или переменным значением электрического сопротивления. Он является Простейший радиоэлементЕго единственная функция – оказывать сопротивление электрическому току. Необходимость проверить резистор может возникнуть, например, при ремонте автомобиля или бытовой техники. Если вы знаете номинал резистора, вы сможете определить, пригоден ли этот компонент для дальнейшего использования.
Основными неисправностями резистора являются нарушение контакта между корпусом резистора и выводами или выгорание токопроводящего слоя. В результате значения сопротивления могут выходить за пределы спецификации или достигать бесконечности (разомкнутая цепь). Иногда резистор можно заподозрить по внешнему виду, например, по потемневшему корпусу, но это не всегда так. Потемнение резистора не означает, что он неисправен, но это сигнал о том, что он когда-то перегрелся. В любом случае, не помешает проверить резистор мультиметром.

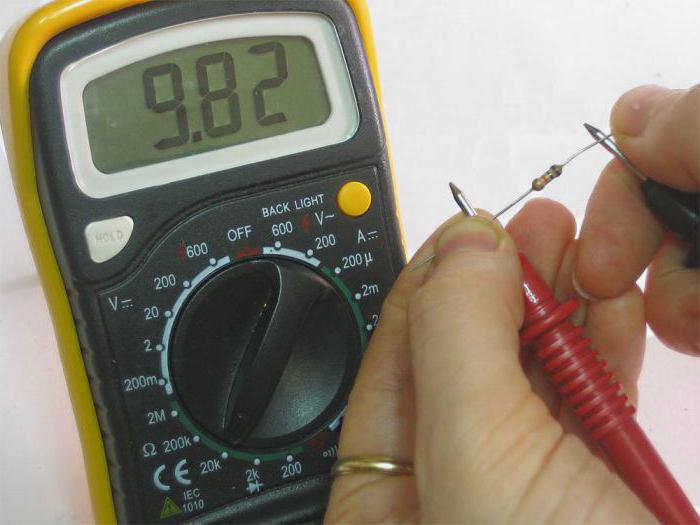

Чтобы измерить сопротивление резистораприкоснитесь концами щупа к противоположным контактам этого компонента, установите переключатель в нужный диапазон и снимите показания на экране. Чтобы определить, в хорошем ли состоянии резистор, сравните показания с маркировкой на корпусе резистора. К сожалению, надписи на резисторе не четкие и не специалисту нелегко разобраться самостоятельно, но здесь может помочь книга или Интернет.
Значения сопротивления резисторов можно регулировать. Процентное отклонение (разброс) зависит от класса точности и может составлять от 0,1% для высокоточных резисторов до 20%.

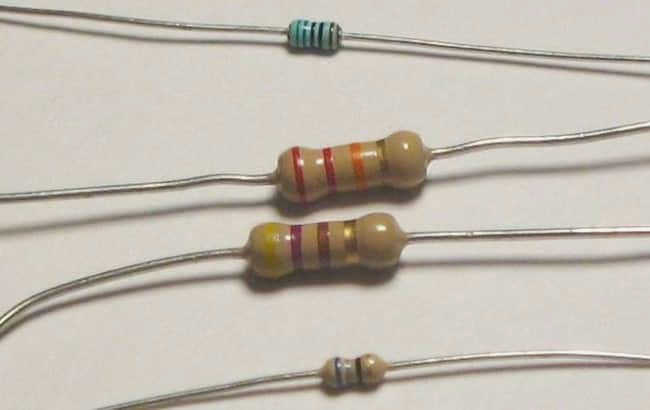

Посторонние резисторы маркируются цветными кольцами разной ширины вокруг корпуса. В интернете можно найти таблицы для их расшифровки или воспользоваться онлайн-калькулятором цветовых кодов.
Методы тестирования
В зависимости от того, что вы будете проверять на пригодность, вы будете использовать соответствующий метод и технику измерения.
Проверка нового резистора

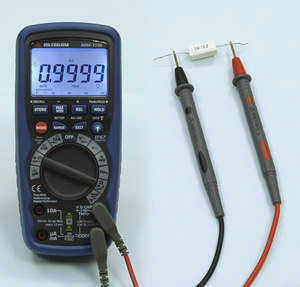

Проверить сопротивление резистора с помощью мультиметра очень просто. Измерения выполняются "без рук" – При снятии показаний нельзя касаться щупа и ножек резистора.
Резистор может быть установлен на каком-либо диэлектрическом основании с прорезью или отверстием.Сам резистор следует поместить в эту прорезь так, чтобы его "тело" находилось в этом углублении, а щуп прикрепить к ножкам щупа.
Удобнее приобретать щупы со штырьками-крокодилами – это позволит измерять сопротивление детали на лету, без поиска поверхности с углублением.
Значение сопротивления будет показано на дисплее. Например, если выбрано значение "20 кОм", а резистор имеет сопротивление 5,1 кОм, омметр покажет 5,10 кОм.. Допуск обычных (не точных) резисторов составляет до 10%, поэтому в данном случае вы получите значение 4,59…5,61 кОм.
Для переменных резисторов можно увидеть, как сопротивление изменяется в зависимости от угла поворота логарифмической линейки. Например, Движок резистора 10 кОм, помещенный на полпути между двумя крайними положениями, даст около 5 кОм.. Если показания внезапно изменяются на "бесконечность" (один влево от индикатора), возможно, что проводящий путь резистора уже нарушен в определенном месте.
Проверка резистора в уже собранном устройстве
Если собранное или купленное устройство не работает должным образом или не подает признаков жизни – проверьте радиодетали по очереди. Для проверки резистора один конец резистора отпаивается и проверяется "на массу". Идея такова, подключенный в соответствии со схемой устройства к любому компоненту, например, к выводам транзистора, не даст ожидаемого значения сопротивления.
Возможные погрешности
Возможная погрешность измерений для цифровых мультиметров не должна превышать одного процента, но существует более строгий стандарт – от одной четверти до одной трети одного процента. Например, при измерении 12 В в образце 20 В отклонение не должно выходить за пределы диапазона 11,96…12,04 В. Все приборы тестируются в момент производства. Дешевые мультиметры не имеют лучшего класса точности.
Не рекомендуется использовать мультиметр при напряжении, превышающем несколько сотен вольт. В целях безопасности многие мультиметры имеют маркировку с максимальным пределом измерения переменного напряжения 750 вольт.
Хотя прибор может работать (по шкале) с переменным напряжением до 2 кВ, это скорее исключение, чем допуск.
Более того, Существуют еще более строгие ограничения для работы с установками выше 1 кВ, которые не обязательно распространяются на работу с напряжениями ниже этого предела.. Кроме того, напряжения порядка 2 кВ, измеренные "по всему диапазону", могут легко создавать электростатические заряды, которые могут повредить чувствительную цифровую электронику.
Используйте мультиметры с усиленным диэлектрическим слоем на щупах и проводами с двойной изоляцией. Держатели щупов не должны быть скользкими. Контакты и гнезда прибора должны быть защищены и герметизированы для предотвращения случайного контакта с проводами и металлическими предметами, каплями воды и т.д. При работе в установках с напряжением выше 110 В надевайте защитные очки, диэлектрические перчатки, защитную каску и плотно прилегающий, невоспламеняющийся костюм.
При измерении напряжения следите за тем, чтобы красный щуп не был вставлен в гнездо '10 A'.
Это связано с тем, что в этой розетке установлен низкоомный шунт, который может проводить значительный ток. Токи короткого замыкания от мощных источников питания, выдающих 10 и более ампер на одно замыкание, могут расплавить и поджечь проводку прибора.. Техник может получить ожоги. Часто может быть поврежден и сам прибор.
