В том, что управляемая линия одновременно и защищается, и управляется. В многомодульном автоматическом выключателе остаточного тока одним из основных компонентов является тепловой расцепитель. Это биметаллическая пластина, которая деформируется при нагреве до определенного значения. Изгиб чувствительного элемента активирует механизм отключения устройства.
Что должен знать пользователь, чтобы выбрать между УЗО и устройством остаточного тока?

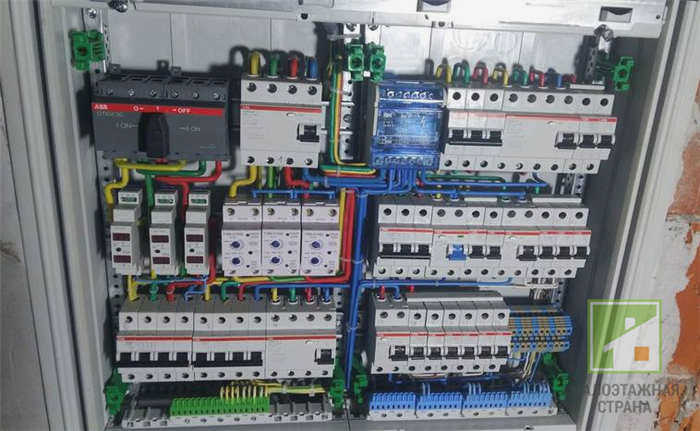

В настоящее время электрические устройства представлены на строительном рынке в широком ассортименте. Рассмотрим такие устройства, как УЗО или устройства остаточного тока: что выбрать с точки зрения конструктивных особенностей, функциональности, стоимости и принципов установки. Мы рассмотрим решения, предлагаемые производителями, чтобы упростить выбор и установку электрического щита. Читайте далее, чтобы узнать, что рекомендуют эксперты при выборе автоматических выключателей.
Функциональность приспособлений
Электричество может стать причиной выхода из строя оборудования или пожаров вблизи объектов. Оно также может причинить вред людям или животным, включая смерть. Чтобы избежать или свести к минимуму подобные случаи, в электросетях устанавливаются защитные устройства, автоматически отключающие прохождение тока в линиях.
Существует ряд устройств, предназначенных для обеспечения нормальной работы электросети. Среди них – устройства на DIN-рейку. Давайте рассмотрим УЗО – что они собой представляют.
УЗО

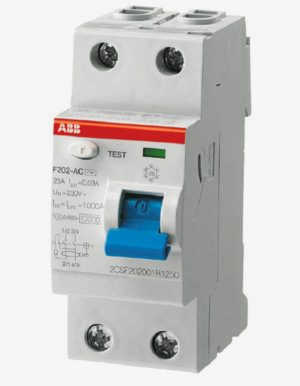

Устройство остаточного тока (УЗО) настроено на срабатывание при возникновении утечки тока. Каждая модель имеет свой предел чувствительности, который измеряется в миллиамперах.
Причины срабатывания в проводниках могут быть следующими:

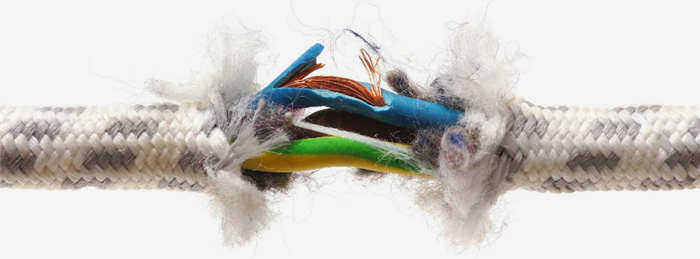

- Изоляция. Повреждение той или иной оплетки может произойти из-за неправильной эксплуатации жгута проводов: температурных условий, механических воздействий. Другая возможность – естественный износ. В результате токопроводящая жила оголяется.
- Компоненты. Контактные соединения со временем могут ослабнуть, или материал, используемый для обеспечения контакта между двумя или более проводниками, приходит в негодность. Это часто приводит к возникновению дуги.
- Биологический фактор. Сюда можно отнести грызунов, домашних животных и детей, которые могут повредить неисправную электросеть (компоненты, изоляцию). В случае с людьми нередки случаи погружения неизолированного металлического предмета в электрическую розетку, выключатель или ручку розетки под напряжением.
Предохранитель УЗО также имеет три обмотки внутри диэлектрического корпуса:

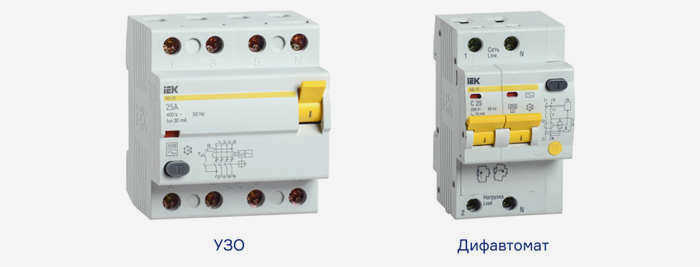

УЗО и устройство остаточного тока – в чем разница?
УЗО (прерыватель цепи замыкания на землю) – это устройство, установленное для предотвращения поражения электрическим током и пожара в электропроводке.

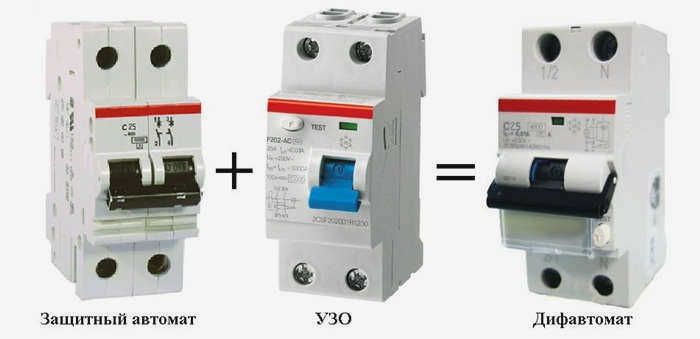

УЗО не отключает само устройство в случае перегрузки. Поэтому его всегда комбинируют с автоматическим выключателем. Первый защищает человека от поражения электрическим током, второй защищает проводку от перегрева и автоматического выключателя остаточного тока.

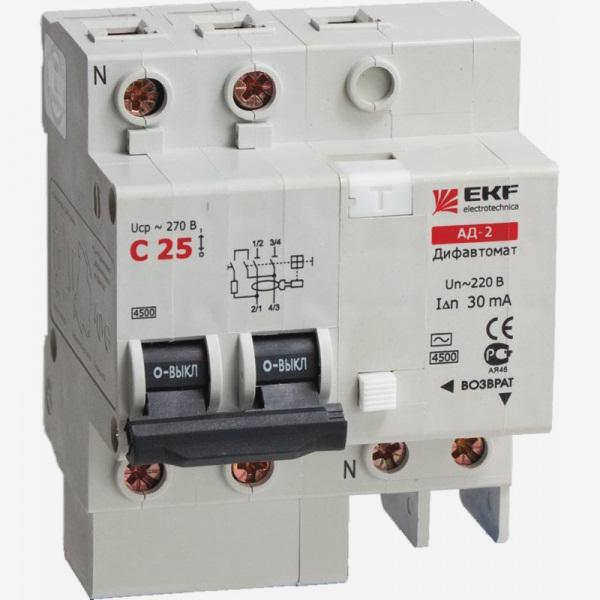

Устройство остаточного тока (УЗО) является универсальным устройством. Оно защищает проводку от короткого замыкания и перегрузок, а также защищает людей от утечки тока. В случае утечки тока оно отключает источник питания и само устройство.
Что такое утечка тока и почему она возникает?
Утечка тока – это процесс, при котором ток течет от фазы к земле по неправильному пути: металлические части прибора, трубы, влажная штукатурка в доме или через тело человека. Это происходит по двум причинам.
Причины утечки тока
- Неисправная проводка в доме.
- Поврежденная изоляция.
Неопытные электрики или сами пользователи путают порядок подключения, например, подключают ноль вместо земли или подключают несколько проводов к одной клемме.
Это часто случается в старых домах, где проводка сгнила, потому что ее не заменяли десятилетиями. Изоляция также плавится из-за скачков напряжения или перегрузок при одновременном подключении к сети нескольких электроприборов.
Какие риски связаны с током утечки?
Безопасное значение тока утечки указано в ГОСТе и в паспорте прибора. Например, для стиральной машины мощностью 2,5 кВт допустимый ток утечки составляет 5,6 мА.
Превышение этого значения в УЗО может иметь опасные последствия. При прикосновении к корпусу прибора, шнуру или вилке может произойти поражение электрическим током. В зависимости от тяжести поражения это может привести к травме или смерти.
При утечке электроэнергии происходит перерасход электроэнергии – даже когда приборы выключены, ток проходит через счетчик. Например, вы уезжаете в отпуск на несколько дней, возвращаетесь – а один работающий холодильник потребляет десятки киловатт. Если с самим холодильником все в порядке, значит, где-то есть утечка.
Как обнаружить утечку электроэнергии в вашем доме

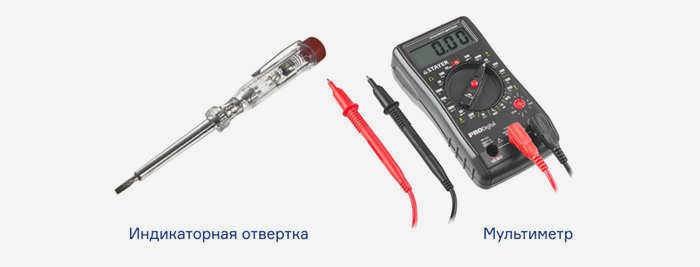

Самый простой способ – использовать индикаторную отвертку. Аккуратно прикоснитесь щупом к корпусу каждого электроприбора в вашем доме. Если светодиод загорится, значит, утечка есть.
Назначение автоматического выключателя остаточного тока
Устройство остаточного тока (УЗО) используется для защиты электрической цепи от перегрузки, короткого замыкания и утечки. Помимо функции автоматического выключателя остаточного тока, он также выполняет функции автоматического выключателя.
Иногда человек подключает удлинитель с пятью-шестью дополнительными розетками к одной розетке и подключает через него несколько мощных электроприборов. В таких условиях перегрев проводов неизбежен.
Или, допустим, при включении двигателя вал заклинивает, обмотка начинает нагреваться, через некоторое время происходит пробой, а затем замыкание проводов.
Чтобы избежать этого, устанавливается автоматический выключатель остаточного тока. Если перегрузка по току значительная, автоматический выключатель отключит линию в течение нескольких секунд, не дожидаясь расплавления изоляции, тем самым предотвращая пожар.
Скорость отключения автоматического выключателя зависит от того, во сколько раз протекающий ток превышает номинальный ток данной линии. Электромагнитный расцепитель срабатывает немедленно, если ток превышает номинальный ток в несколько раз, вплоть до короткого замыкания.
Если ток, протекающий в линии, превышает номинальный ток более чем на 25%, устройство отключает линию примерно через час, срабатывает тепловое отключение.
Если превышение тока больше, время отключения будет намного короче. Время срабатывания можно определить по время-токовым характеристикам, приведенным для каждого устройства.
Внешний вид
Универсальная унификация привела к тому, что очень трудно отличить автоматический выключатель остаточного тока от автоматического выключателя по форме и размеру корпуса.

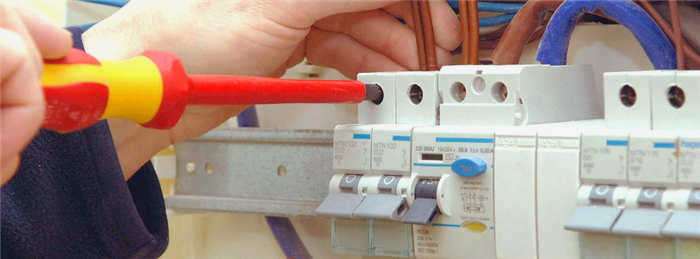

Для однофазных сетей корпуса этих устройств имеют те же размеры, что и два корпуса однополюсного автоматического выключателя. Каждый из них имеет кнопку тестирования, и они являются двухполюсными. Установка УЗО на DIN-рейку ничем не отличается от установки дифференциального автоматического выключателя.

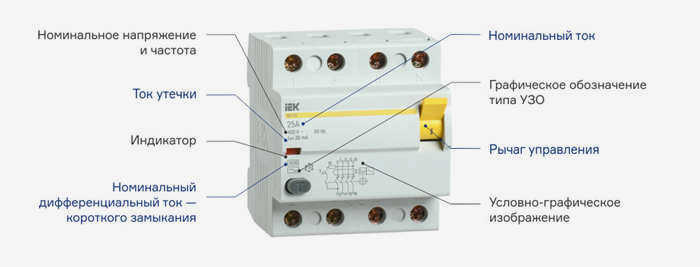

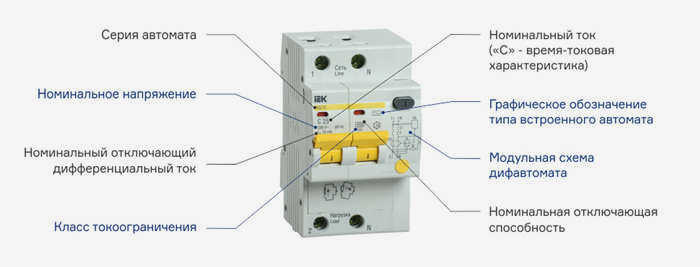

Дифференциальный автоматический выключатель отличается от УЗО внешне:
- Надписью на передней панели;
- Маркировкой;
- Функциональной схемой.

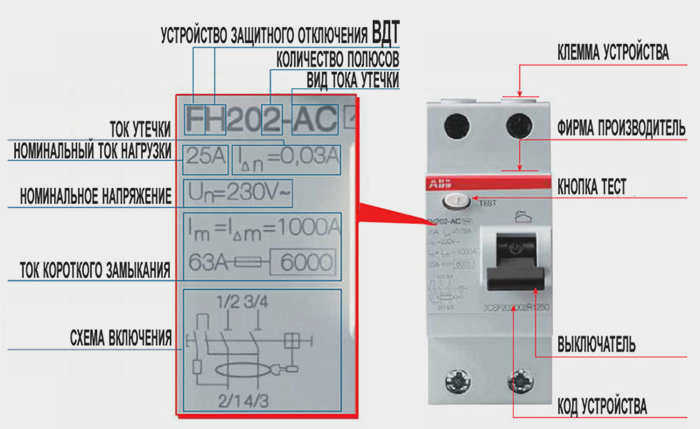

Обычно название устройства написано ниже названия производителя в верхней части устройства. Например, VD и несколько цифр. RCD означает residual current device, т.е. это устройство остаточного тока.
Если присутствует аббревиатура AVDT (сокращение выражения: устройство остаточного тока), то это устройство остаточного тока. Если надпись на передней панели повреждена, производитель аккуратно выдавил название устройства на боковой стороне прибора.
Однако чтобы определить тип устройства, его необходимо снять с DIN-рейки. Однако это относится в основном к отечественным производителям.
Зарубежные поставщики этим не заморачиваются. Поэтому придется обращаться к маркировке и схеме.
Обозначение номинального тока
Разница видна в маркировке номинального тока. УЗО имеют номер, например, 16 А, который означает, что они будут нормально работать при токе не более 16 ампер. Основной характеристикой является ток срабатывания.
Для автоматического выключателя с остаточным током, помимо остаточного тока, важна время-токовая характеристика. Она определяет, при каких сверхтоках и как быстро сработает устройство.
Другие различия
Выключатели с предохранителями также различаются в зависимости от климатического варианта. Более низкая рабочая температура указывается на лицевой стороне устройства в виде снежинки. Устройства также делятся в зависимости от номинальной частоты контролируемой сети. На этом ассортимент автоматических выключателей остаточного тока не заканчивается.

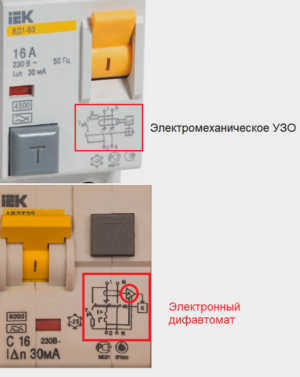

Кроме того, автоматические выключатели остаточного тока делятся на два типа: электронные и электромеханические. Первые более компактны, но имеют тот недостаток, что они не срабатывают, если электронная плата не находится под напряжением. Это может произойти, если прерван нулевой провод.
В этот момент происходит перераспределение токов и необходимо срочно обесточить сеть, но электронный автоматический выключатель в этом случае не поможет. Только второй (электромеханический) тип устройства, не нуждающийся в дополнительном источнике питания, отличается от первого типа только токами утечки.
С чисто поверхностной точки зрения эти устройства очень трудно различить. Самый простой способ сделать это – использовать батарейку типа "Крона". При подключении к устройству, шунтирующему дифференциальный трансформатор, электромеханический дифференциальный выключатель должен работать, а электронный – нет.
Стоит ли выбирать
После того как вы ознакомились с классификацией выключателей дифференциального тока по различным характеристикам, можно приступать к выбору подходящего устройства для вашей схемы. Однако на этом выбор не заканчивается.
Важно подумать, нужен ли вообще выключатель дифференциального тока или стоит заменить его двумя разными устройствами: выключателем дифференциального тока и автоматическим выключателем.
Этот вопрос задают многие специалисты. На первый взгляд, использование автоматического выключателя остаточного тока – это хорошо: он экономит место в электрическом щите и упрощает установку. Однако, прежде чем сделать выбор, необходимо учесть несколько моментов.
Прежде всего, цена автоматического выключателя остаточного тока выше, чем у автоматического выключателя и автоматического выключателя утечки на землю. Это происходит при сравнении устройств одного и того же производителя.
Вторая проблема заключается в том, что после срабатывания автоматического выключателя утечки на землю невозможно понять причину срабатывания. Было ли это короткое замыкание или повреждение изоляции. Следовательно, дальнейшие действия также становятся неясными.
В-третьих, в какой-то момент все выходит из строя. В случае с автоматическим выключателем остаточного тока потребуется замена всего устройства. В случае двух устройств достаточно заменить одно.
Кстати, чем сложнее устройство, тем менее оно надежно. Только рассмотрев все преимущества и недостатки, можно сделать правильный выбор.
