Геометрия стальных труб имеет решающее значение при расчете функциональности всей сети. Трубопроводная сеть состоит из многочисленных ответвлений, распределительных пунктов, резервуаров, резервных линий, насосного оборудования, регуляторов давления.

Размеры стальных труб определены в нормативных документах следующим образом:

• Наружный диаметр;
• Внутренний диаметр;
• Толщина стенки;
• Соотношение внешней и внутренней окружности;
• Длина.

Если размер выбран неправильно, система будет работать некорректно. Труба меньшего размера, чем требуется, приведет к превышению стандартного давления. Сеть будет постоянно перегружена, и оборудование быстро выйдет из строя. И наоборот, чрезмерно большое сечение приведет к недостатку давления и высоким расходам на управление и перекачку.

В нормативных документах указаны следующие характеристики:

• DN – номинальный диаметр. Обозначение используется при подборе соединительных элементов (ГОСТ 28338-89). Приблизительно равен номинальному диаметру (DN);
• Наружный диаметр (DHB) – остается неизменным, так как является стандартом для изготовления арматуры;
• Толщина стенки (S) – Изделия с одинаковой наружной окружностью могут быть тонкостенными или толстостенными. Например, ВГП выпускается в нескольких вариантах: легкий, нормальный, усиленный;
• DN – номинальный диаметр. Если вы рассчитываете внутренний диаметр стальной трубы по таблицам, приведенным в ГОСТе, вы можете заметить расхождение в 2-4 мм. Ду – это средний разрыв, соответствующий параметрам нескольких комбинированных изделий и фитингов. В зависимости от класса точности допускаются отклонения от овальности и прямолинейности.
• Ру, Рапр, Рр – номинальное давление, испытательное давление и рабочее давление. Значения, необходимые для проектирования трубопроводных сетей, регламентируются ГОСТ 356-80.

Классификация стальных труб по диаметру

Каждый трубопровод имеет свое назначение. Малое сечение (10-108 мм) используется для обустройства коммуникаций в зданиях, среднее сечение (114-530 мм) – для городских инженерных сетей, а большое сечение (530-1420 мм) – для магистральных трубопроводов.

Размер зависит от технологии производства, так как ассортимент рассчитан на разное рабочее давление:

Поиск металлопроката
Поиск металлопродукции без посредников Всегда актуальное наличие, проверенные
поставщики, удобная фильтрация и сортировка

734 металлических магазинов
5648 пользователей
3MLN+ шт.

• Электросварка – прокат, изготовленный из стальной полосы. Стальной лист превращается в цилиндр и закрепляется одним простым сварочным швом. Имеются размеры D для различных областей примененияHB от 10 до 1420 мм. (ГОСТ 10704-91).
• ВГП (водо- и газопроводы) – электросварные, созданные для использования в коммунальном секторе и прошедшие гидравлические испытания. Ассортимент включает изделия сечением от 10,2 до 165 мм, в документации всегда дополнительно указывается DN (ГОСТ 3262-75).
• Бесшовные – монолитная цилиндрическая форма без продольных швов, рассчитанная на высокие внутренние нагрузки. В зависимости от способа производства имеют стандартные размеры от 5 мм до 550 мм. (ГОСТ 8734-75 и 32528-2013).

В бытовом применении свойства ВГП достаточны для длительной непрерывной эксплуатации. Они удовлетворяют потребности микрорайонов и жилых домов в горячей воде и природном газе. В целях безопасности предлагаются трубы с различной толщиной стенок.

РАЗМЕРЫ ТРУБ ВГП В СООТВЕТСТВИИ С ГОСТ 3262-75

Основные размеры труб VGP: 15 мм (1/2″); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйма с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие DN: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм – но они редко используются и обычно заменяются другими видами стальных труб (например, электросварными). Трубы 3/4″ чаще всего используются для стояков, а 1/2″ – для внутреннего водопровода.

Продольно-сварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. Для диаметров до 57 мм используется соответствующий размер трубы ВГП. Наиболее популярными являются прямошовные трубы ГОСТ 10704-91 диаметром 57 мм и выше. Их основными диаметрами являются: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

РАЗМЕРЫ СВАРНЫХ ТРУБ ДЛЯ ГАЗОНЕФТЕПРОВОДОВ ПО ГОСТ 20295-85

Начиная с диаметра 159 мм и до 530 мм, они имеют те же размеры, что и трубы, соответствующие ГОСТ 10704-91. Основные большие диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Наиболее распространенные диаметры горячедеформированных бесшовных труб (в мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

На предприятиях производителя возможно изготовление труб любого размера по требованию заказчика.

Таблица диаметров труб в мм и дюймах

Размеры электросварных труб по ГОСТ 10704-91

Прямоугольные электросварные трубы выпускаются со следующими наружными диаметрами (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. Для диаметров до 57 мм используется труба ВГП соответствующего размера. Наиболее распространенными являются прямошовные трубы ГОСТ 10704-91 размером от 57 мм и выше. Их основными диаметрами являются: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Начиная с диаметра 159 мм и до 530 мм, они имеют те же размеры, что и трубы, соответствующие ГОСТ 10704-91. Основные большие диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Прокатные трубы по ГОСТ

Диаметр трубы является основной характеристикой проката, поэтому производятся необходимые расчеты. Диаметр труб регламентируется ГОСТом 10704-91, который делит металлические трубы на несколько категорий:

• Малый диаметр – изделия со следующими значениями: не более 114 мм.
• Средний диаметр – изделия со следующими значениями: 114 мм – 530 мм.
• Большой диаметр – трубы, размеры которых превышают 508 миллиметров. Классификация производится в зависимости от внешнего диаметра трубы.

Диаметр стальной трубы определяется следующим образом:

• Для бесшовных и электросварных труб – по наружному диаметру.
• Для водогазопроводных напорных труб по номинальному отверстию – приблизительно по значению стандартного диапазона номинальных размеров внутреннего диаметра. Номинальный диаметр металлических труб определяется по параметрам, указанным в ГОСТ 355-52.

Номинальный диаметр – это условное значение (Dy – в прошлом, DN – сегодня), которое используется для стандартизации диаметров труб, когда при одном и том же наружном диаметре трубы внутренний размер значительно варьируется. DN является не только мерой пропускной способности проката, но и позволяет фитингам и другим компонентам правильно встраиваться в трубопроводные системы. ГОСТ 28338-89 классифицирует трубы в соответствии с их DN.

Как самостоятельно проверить размеры изделия

Стандарты на наружные диаметры и толщину стенок, используемые в водо- и газопроводах, определены ГОСТ Z262-75, для электросварных труб – стандартом 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев маркировку на изделии. Однако, если требуется ремонт коммуникационных систем, а данные о внутреннем диаметре уже установленных труб неизвестны, для расчета диаметра можно использовать формулу:

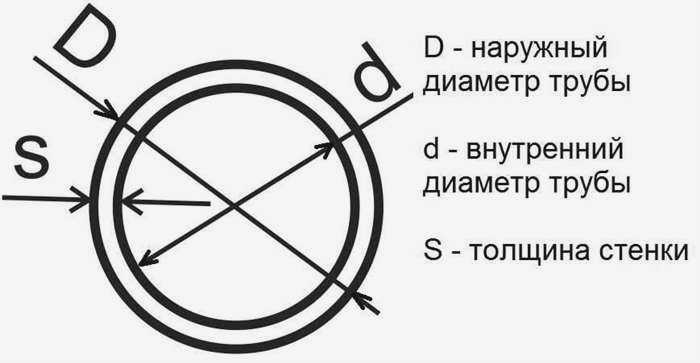

• d = D – 2*S
• Где d – мера (внутреннего) диаметра трубы
• D – наружный диаметр
• 2S – толщина двойной стенки

Таким образом, для самостоятельного расчета параметров необходимо измерить толщину стенки трубы и ее окружность рулеткой или мерной лентой.
