Они используются для герметичного соединения двух полиэтиленовых труб разного диаметра. Существуют литые фитинги и электросварные фитинги.
Как правильно выбрать фитинги для труб ПНД: классификация и виды, лучшие производители + технология монтажа
Приветствую вас, уважаемый читатель! Недорогие фитинги для труб ПНД постепенно вытесняют своих стальных предшественников. Они изготовлены из прочного материала, легко демонтируются в случае утечки в трубопроводе, не окисляются, не ржавеют и служат гораздо дольше своих металлических аналогов. Однако перед их использованием важно ознакомиться с различными видами изделий, их конструкцией и правилами монтажа.
Фитинги – это разновидность трубопроводной арматуры, то есть устройства различной геометрической формы с несколькими отверстиями для крепления труб.
Конструкция и назначение
Конструктивные особенности фитингов для труб ПНД заключаются в простоте каждой детали. Все эти изделия состоят из корпуса с различными конфигурациями и диаметрами отверстий, изготовленного из латуни или сшитого полиэтилена.

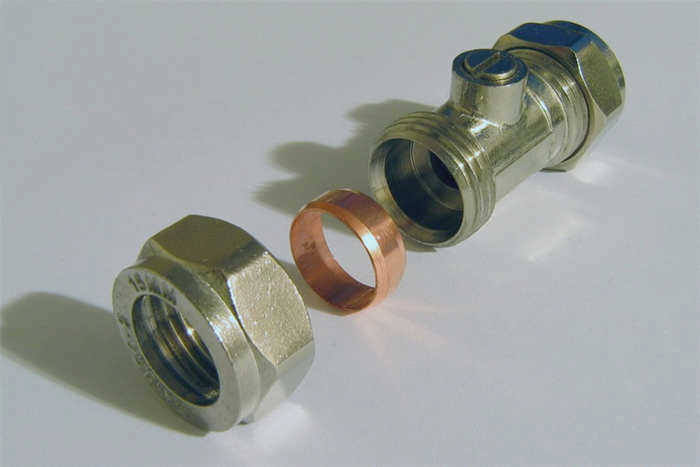

Компрессионные фитинги дополнительно комплектуются резиновым уплотнительным кольцом, разъемным компрессионным кольцом и накидной гайкой. Конструкция компрессионного фитинга для труб ПНД включает в себя компрессионную гильзу, муфту и гайку. Электромуфтовый фитинг имеет на концах нагревательный провод, который под воздействием электрического тока нагревает полиэтилен до расплавленного состояния.
Фитинги для труб из ПНД используются для:
- Соединения частей трубопроводов на поворотах или ответвлениях, а также сращивания труб разных размеров.
- Обеспечивают герметичное перекрытие потока среды, когда это необходимо.
- Ускорения монтажа или демонтажа определенных участков трубопровода для ремонта или замены компонентов.
Какое давление могут выдерживать фитинги для труб из ПНД?
Рабочее давление фитингов для труб ПНД составляет 6, 10, 16 и 20 атмосфер.
Фитинги для сварных соединений
Это самый большой и наиболее часто используемый класс фитингов для труб ПНД. Они соединяются с трубой с помощью сварки, аналогично тому, как соединяются две трубы. По прочности такое соединение аналогично цельному материалу.
Основными преимуществами таких фитингов являются их низкая цена, долговечность, широкий выбор типов, размеров и технических характеристик.
К недостаткам сварных соединений относится невозможность демонтажа системы, трубы придется резать. Для сварки требуется специальный аппарат, цена которого для больших труб может составлять миллионы рублей.
Однако для крупных строительных и коммунальных компаний покупка оправдана, так как им необходимо соединять огромное количество полиэтиленовых труб напрямую или с помощью фитингов. Фитинги используются для сварных соединений в долговременных коммуникациях на крупных строительных площадках.
Далее они делятся на две подкатегории – литые и сварные.
Первые производятся методом литья, и, будучи цельными, фитинги обладают высокой прочностью и подходят для труб с давлением 16 бар.
Сварные фитинги изготавливаются путем сваривания двух или более отрезков трубы вместе. Они имеют более низкую цену и более широкий диапазон диаметров.
Электросварные фитинги.
Как и предыдущий тип, эти фитинги направлены на достижение непрерывного соединения, но нагревательный элемент, расплавляющий полиэтилен, находится в теле изделия. Ток подается через электросварные фитинги, и стоят они на порядок дешевле обычных сварных фитингов.
Электросварные фитинги ПНД станут предпочтительным выбором для мелкого ремонта или собственных сантехнических служб на предприятиях и в организациях, где сварка требуется не постоянно, а время от времени. Они также могут использоваться для создания прочных соединений в труднодоступных местах, где невозможно разместить сварочный аппарат.

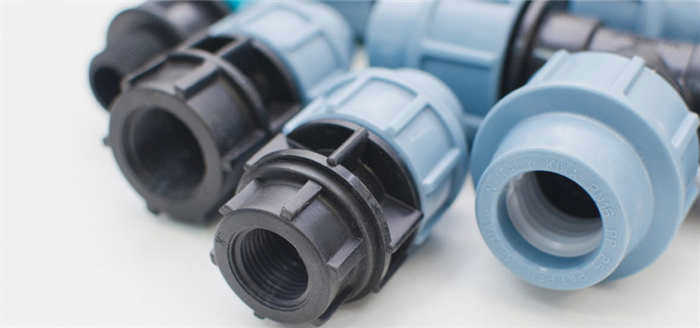

Технические характеристики компрессионных фитингов
Компрессионные фитинги для полиэтиленовых труб изготавливаются методом литья из сополимера полипропилена – прочного и инновационного материала. Этот материал инертен ко всем химическим средам, что делает фитинги универсальными. Конструкция фитингов как монтажных элементов является сборной и поставляется готовой к установке.
Диаметр компрессионных фитингов для труб ПНД варьируется от 16 до 110 мм. Эти фитинги выдерживают давление от 10 до 16 атмосфер: при температуре 20⁰C для труб диаметром до 63 мм они выдержат давление 16, при более высоких значениях не более 10 бар. По сравнению с трубами из ПНД фитинги выдерживают более высокие температуры – до 100⁰C, поскольку изготовлены из более термостойкого материала.
Пластик нового поколения позволяет создавать различные конфигурации и применения. Детали выпускаются с внутренней и внешней резьбой. Особых условий хранения не требуется: сополимер полипропилена не боится агрессивных сред, в том числе ультрафиолетового излучения.
Качественные фитинги для полиэтиленовых труб должны иметь сертификаты безопасности и качества, гарантирующие возможность их использования для организации водных коммуникаций.
Подробнее о фитингах вы можете прочитать в другой нашей статье "Фитинги для труб ПНД – виды и назначение".
Особенности компрессионных фитингов ПНД
Главная особенность компрессионных фитингов – простота монтажа. Для соединения труб с помощью этих фитингов не требуется специального оборудования или профессиональных знаний. Это особенно удобно для временных коммуникационных систем: соединение можно легко демонтировать после использования.
Прямые муфты используются для соединения труб одинакового диаметра, а редукторы или редукционные элементы – для соединения участков с разными параметрами. Таким образом, можно увеличить длину соединения. Монтаж можно проводить при любых погодных условиях, включая минусовые температуры. Количество монтажей и демонтажей фитингов не влияет на эксплуатационные характеристики.
Важно! Слово "переходной фитинг" также можно трактовать по-разному: специалисты называют им деталь, которая с одной стороны имеет резьбу, а с другой – сварное соединение. Такие фитинги используются для соединения отрезков полиэтиленовых труб с металлическими.
Разнообразие фитингов
Ассортимент этих деталей очень широк, и они могут отличаться не только по своему назначению, но и по области применения, а также по конструктивным особенностям. Практически все варианты имеют подвиды.
Муфта
Простейшим типом конструкции для продольного соединения двух труб является муфта. Она бывает трех видов:
- Равнопроходная – соединяет пару труб одинакового диаметра;
- Вставная – соединяет пару труб разного диаметра, наиболее распространенной является расширительная муфта;
- Фланцевая – используется для соединения труб большого диаметра.

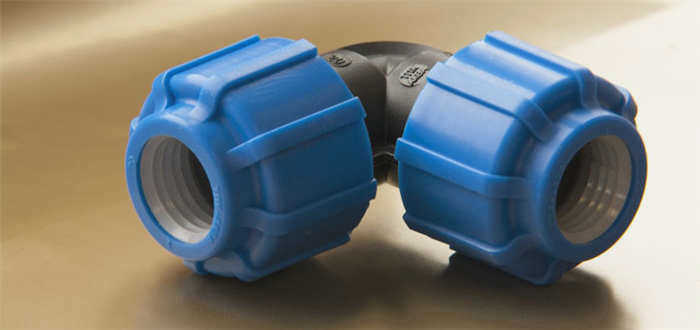

Колена
Это фитинг, который помогает направить трубу по другому пути. Его стандартные вариации включают в себя варианты под углом 45 и 90 градусов. Однако производители предлагают на заказ фитинги ПНД с прямыми углами.
Тройники и крестовины
Это угловые фитинги, которые позволяют соединить несколько труб (обычно 3 или 4).

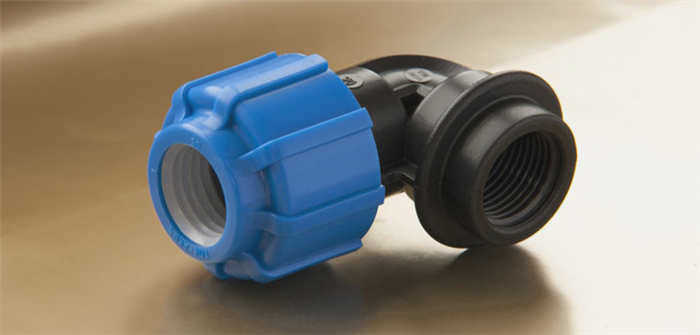

Переходники
Они необходимы для соединения трубы ПНД с металлической трубой или запорной арматурой.
Разветвители
Довольно необычное устройство, облегчающее соединение ПНД и металлических труб. Интересно, что отверстие в металлической трубе находится не на краю, а в любом месте продольной плоскости. По сути, сетчатый фильтр представляет собой хомут, который крепится к трубе с помощью винта.
Заглушки
Их основная функция – постоянное или временное закрытие трубы.
Сборка компрессионного фитинга самостоятельно
Сборка компрессионных фитингов не требует каких-либо сложных манипуляций – все буквально можно сделать руками, часто даже без инструментов.
Операции выполняются в следующем порядке:
- удалите заусенцы на концах труб. Это лучше всего сделать с помощью ножа;
- разметить трубу, чтобы определить, насколько глубоко фитинг должен быть вставлен в раструб;
- для облегчения вставки фитинга конец трубы (примерно 5-10 см) следует увлажнить или смазать (например, вазелином);
- в строгом порядке на концы сначала надевается накидная гайка, затем разъемное кольцо;
- затем вставьте муфту, следя за тем, чтобы она всегда была вставлена внутрь полости трубы. Иногда это бывает трудно сделать, в этом случае муфту также следует смазать вазелином;
- Затем конец трубы прижимают к фитингу, прижимая к нему разъемное кольцо, окружая его гайкой и завинчивая на место с помощью резьбы.
Этот монтаж не требует специальных знаний, но последующая проверка герметичности соединений по мере прохождения воды по трубе обязательна. Для проведения ремонтных работ может понадобиться гаечный ключ. Использование этого инструмента имеет место при использовании латунных фитингов. Гаечный ключ нельзя использовать для затягивания пластиковых изделий, так как он может легко сорвать резьбу.
Сварка фитингов не так проста и требует приобретения специального оборудования. Для бытовых сварочных работ достаточно ручного сварочного аппарата. Если необходимо работать с большими трубами, то потребуется более сложный аппарат.
Бытовой сварочный аппарат можно использовать для соединения труб диаметром до 30 мм. Он работает с насадками правильного формата – внешний диаметр для трубы и внутренний диаметр для фитинга. Соединяемые концы следует обезжирить, вставить насадку и нагреть до необходимой температуры, чтобы пластик стал липким. Затем, погрузив фитинг в трубу, осторожно прижмите детали друг к другу. Однако их не следует вращать, так как при этом образуются канавки, содержащие воздух. Это повлияет на надежность и проницаемость соединения. Все детали должны соединяться только в продольном направлении без смещения.
