Какие бывают классы кабелей

Использование алюминиевых кабелей с сечением менее 16 мм² запрещено в соответствии с электротехническим кодексом.

Типы и функции кабелей и проводов: Описание и классификация + Маркировка

Существует большое количество трехзначных типов кабелей и проводов. Поэтому в одной статье невозможно описать весь ассортимент.

Между тем, нет необходимости описывать все типы кабелей и проводов и их назначение. Достаточно понимать стандарты обозначений и уметь извлекать необходимую информацию из характеристик, чтобы выбрать правильный вариант среди различных кабельных изделий в соответствии с их назначением.

Ниже приведены основы того, как научиться различать различные виды кабелей и проводов, а также описания наиболее часто используемых кабелей и проводов.

Основы конструирования кабельной продукции

Конструкция электрического кабеля или проводника определяет технические и эксплуатационные характеристики изделия. Фактическая конструкция кабелей или проводников в большинстве вариантов исполнения представляет собой довольно простой технологический подход.

1. Изоляция кабеля.
2. Изоляция жилы.

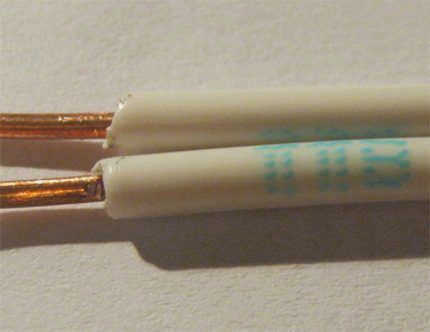

3. Металлическая жила – сплошная/массивная жила.

Металлическая жила – это основа кабеля/проводника, по которой протекает электрический ток. Основной характеристикой в данном случае является несущая способность, определяемая площадью поперечного сечения проводника. На это влияет то, является ли проводник одножильным или скрученным.

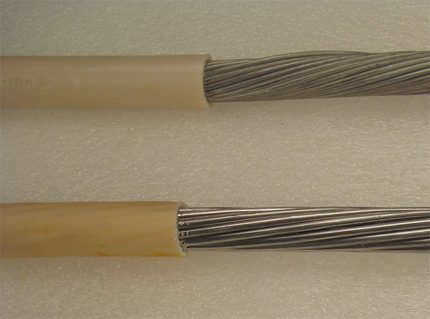

Структура также определяет гибкость проводника. Многопроволочные (витые) проводники характеризуются способностью изгибаться более плавно, чем одножильные проводники.

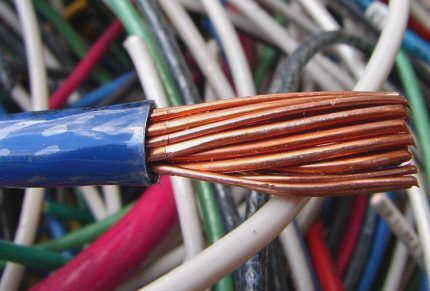

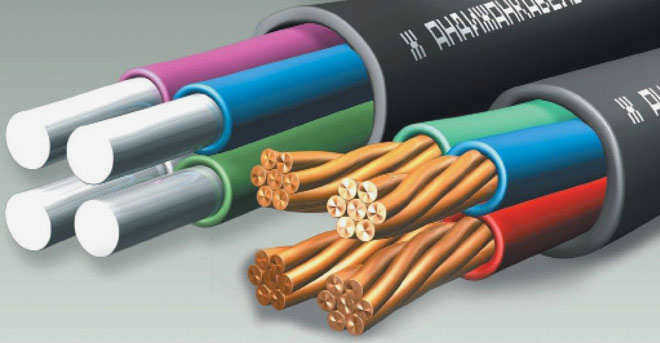

Структура проводника традиционно бывает "склеенной" или "цельной" (монолитной). Это имеет значение, например, в отношении упругих свойств. На рисунке показан многожильный/плетеный кабель

Жилы кабелей и проводов в электротехнической практике обычно имеют цилиндрическую форму. Однако редко можно встретить слегка измененные формы: квадратные, овальные.

Основными материалами, используемыми для металлических проводников, являются медь и алюминий. Однако в электротехнической практике не исключаются проводники, имеющие в своей структуре стальные жилы, например, "полевой" провод.

Если электрический проводник традиционно состоит из одной жилы, то кабель – это изделие, в котором сосредоточено несколько таких жил.

Основная концепция электрических кабелей

Электрические кабели состоят из пластиковых проводников, изготовленных из металлических сплавов. Жила может быть одножильной или скрученной. Имеются различные конфигурации поперечного сечения (плоские, секторные). Важной характеристикой является площадь поперечного сечения проводника.

Токопроводящие и нейтральные жилы заземления

Жилы могут быть токопроводящими или заземленными (нейтральными) в зависимости от их предназначения.

Токопроводящая жила является основным элементом кабеля. Кабель может состоять из 1-5 проводников. Форма элементов – круглая, сегментная или секторная в соответствии со стандартами. Изделия регламентируются по сечению и диаметру.

Нулевые проводники используются при неравномерной нагрузке в электросети. Заземляющие проводники отличаются небольшим сечением и располагаются в центре проводника. Эти элементы обеспечивают безопасную эксплуатацию.

Изоляция проводников

Проводники в кабелях должны быть изолированы специальной оболочкой.

Для этого используется защитный материал:

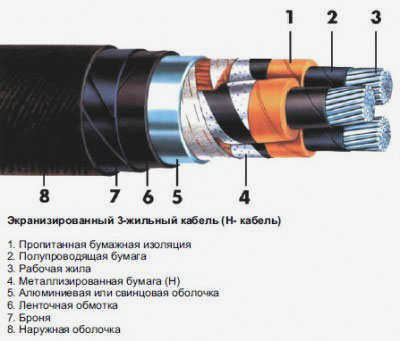

Бумажная изоляция заключается в укладке проводников и пропитке сырья огнезащитным составом. Такие изделия используются в высоковольтном оборудовании.

Изоляционное покрытие из резины отличается пластичностью, прочностью и долговечностью. Кабели с резиновой оболочкой используются в кабелях для подключения оборудования, которое перемещается во время работы. Необходимо учитывать чувствительность резины к отрицательным температурам. Проводники комплектуются оболочкой из ПВХ для предотвращения деформации.

Изоляционный слой из пластмассы (полиэтилена или ПВХ) экономичен, надежен, обеспечивает высокую степень изоляции и длительный срок службы.

Материал сердечника

Жилы изготавливаются из различного сырья (алюминий, медь, стальные сплавы). Допускаются комбинированные и синтетические материалы жил. Проводники из пластика или стекла используются для передачи оптических сигналов. Жилы из нихрома используются для рассеивания тепловой энергии.

Медь

Медные проводники бывают гибкими или скрученными, в зависимости от технологии изготовления. Диаметр однопроволочных элементов составляет 16-95 мм², диаметр многопроволочных элементов – 25-800 мм². Проводники с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны и долговечны, но стоят дорого.

Читайте также: Как выбрать акустический кабель?

Алюминий

Алюминиевые кабели имеют большое сечение и низкую электропроводность. Эти кабели мягкие, подвержены деформации и окислению и требуют регулярных проверок для обеспечения надежности соединений. Проводники из алюминиевых сплавов жесткие. Сечение проводов не должно превышать 1 мм². В бытовых установках алюминиевые провода должны иметь сечение не менее 16 мм².

Изоляция в электропроводке

Основное назначение изоляционного слоя в электропроводке – защита людей от контакта с вышеупомянутыми токопроводящими проводами. Кроме того, изоляция позволяет размещать несколько проводов рядом друг с другом: изоляция предотвращает короткое замыкание.

При выборе изоляции ключевую роль играют несколько параметров, а именно

• способность выдерживать напряжение;
• термостойкость
• устойчивость к механическим воздействиям;
• устойчивость к ультрафиолетовому излучению.

Изоляционные материалы

Изоляторы могут быть стеклянными или керамическими, а для гибких проводников и внутренних кабелей используются целлулоид, ПВХ, резина, полиэтилен, поликарбонат и пропитанная бумага.

В бытовых условиях (например, для прокладки кабелей в квартирах и домах) чаще всего используется обычная полимерная изоляция, которая защищает кабели от механических повреждений, влаги, внешних воздействий, но прежде всего от короткого замыкания.

Бронированные кабели и провода с многослойной изоляцией со стальной лентой или дополнительной оплеткой используются для прокладки линий под путями, в неустойчивом грунте и в других сложных условиях. Подробнее о дополнительных компонентах изоляции читайте в разделе ниже.

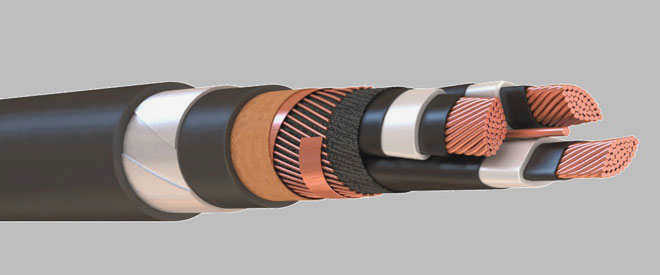

Дополнительные компоненты внешней изоляции

Внешняя изоляция не только соединяет все части кабеля, но и защищает внутреннюю изоляцию от различных факторов: высыхания, влаги, механических повреждений. Используется внешняя изоляция:

1. Экранирование. Она используется для защиты от паразитных токов, а также для выравнивания электромагнитного поля в самом кабеле.
2. Броня. Прочная металлическая оплетка гарантирует высочайшую степень защиты от механических повреждений.
3. Хлопковая оплеткаХлопковая оплетка пропитана химическими веществами. Она защищает от гниения и механических повреждений.
4. Оплетка из оцинкованной стали. Защищает от удлинения.

В чем разница между кабелем, проводом и шнуром?

Для понимания разницы между кабелем, проводом и шнуром достаточно базовых знаний в области электротехники.

В отличие от проводов, кабели более широко используются в сложных условиях. Усиленные повышенной защитой от механических и агрессивных повреждений, кабели могут прокладываться даже под давлением, в том числе под водой. В шахтах и пожароопасных районах, а также в районах с повышенной коррозионной активностью используются только кабели.

Кабели можно прокладывать только внутри электрических распределительных щитов. Если соединения должны быть выполнены вне их, используются кабели.

Основное отличие определено в стандарте ГОСТ 15845-80. Согласно стандарту, кабель не имеет тонкой изоляции жил. Жила или отдельный проводник может быть изолирован оболочкой, но может и не иметь ее. В том же ГОСТе указано, что в отличие от провода, у кабеля все тонкие проводники изолированы.

Главное отличие провода от кабеля – это изоляция. Если неизолированные жилы покрыты изоляционной оболочкой или изоляция отсутствует, то мы имеем дело с проводом. Если каждый проводник изолирован, мы имеем дело с кабелем.

Если вникнуть в детали, то кабель похож на защищенный провод. Он имеет один или несколько токопроводящих проводников, каждый со своей изоляцией, плюс кабель покрыт внешним защитным слоем.

Голые кабели используются только для передачи по линиям электропередач и почти никогда не применяются в быту.

Внутри кабеля пространство заполняется специальным составом или сращивается, что необходимо для предотвращения слипания проводников. Это упрощает монтаж и обслуживание кабеля.

Срок службы также отличается: кабели более долговечны в использовании, чем провода. Средний срок службы высококачественного кабеля составляет около 30 лет, в то время как провод прослужит вдвое меньше.

Описание видео

На видео ниже показаны примеры расшифровки буквенно-цифровой маркировки:

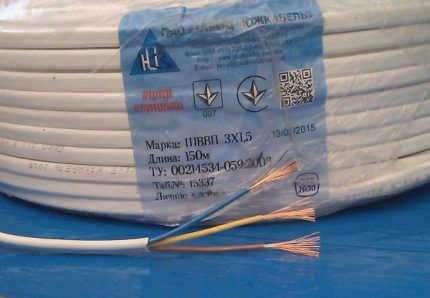

Идентификационные номера кабелей

Подобным образом маркируются и кабели, но количество символов в коде меньше, поэтому его легче "разгадать". Подробные обозначения кабелей и проводов – расшифровка в таблице:

Читайте также:
Особенности мобильного бесканального кондиционера для дома

Как и в примерах расшифровки кабеля, цифры после ряда букв указывают на количество неизолированных жил в кабеле (если их много) и размер их поперечного сечения.

Ниже приведены примеры наиболее популярных и часто используемых кабелей.

Цветовая кодировка

Прокладка электропроводки – сложный процесс, требующий большой осторожности и внимания. При подключении розеток или кабелей в распределительном щите легко ошибиться и выбрать не тот контакт. Именно поэтому провода в многожильных кабелях обычно имеют разные цвета изоляции.

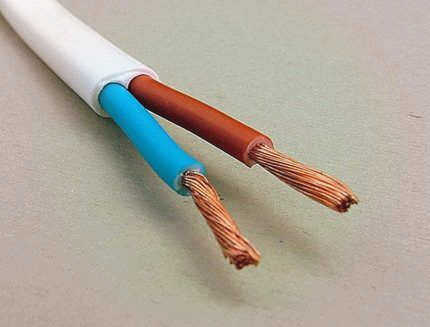

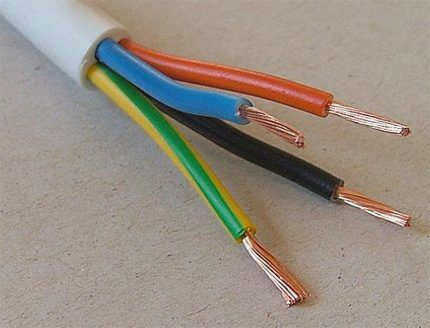

В бытовых условиях обычно используются 2- или 3-жильные кабели, в зависимости от наличия или отсутствия цепи заземления. Если присутствуют 3 жилы, они обычно имеют следующую цветовую маркировку:

• фазный провод – Красный, серый или коричневый, редко черный;
• нейтральный провод – Синий или голубой;
• заземляющий проводник – Двухцветный желто-зеленый провод.

В двухжильном кабеле первый проводник (фаза) имеет изоляцию того же цвета, а второй – желто-зеленый с синими пятнами. Он действует как проводник защитного заземления в соединении с нейтральным проводником.

Внимание! Правила устройства электроустановок допускают использование кабелей с другими цветами изоляции. Самое главное – запомнить, какой цвет соответствует какой клемме, и не перепутать их. Это облегчит монтаж и предотвратит проблемы при обслуживании электропроводки.
