Поэтому паяные соединения считаются лучшим вариантом для полипропиленовых труб.
Фитинги и их виды
Проще говоря, фитинги помогают превратить простую полипропиленовую трубу в настоящую трубопроводную систему: они соединяются друг с другом, меняют направление трубы, осуществляют распределение.

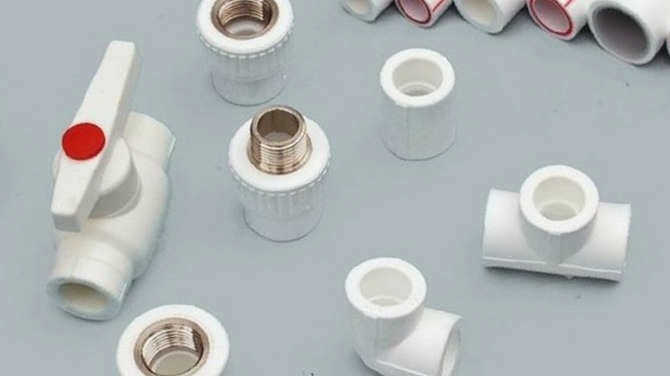

Существует несколько типов фитингов:
- Муфтовый – для соединения двух труб одинакового диаметра между собой. Используется при большой длине, так как сами трубы имеют конечную длину.
- Уголок – дальнейшее развитие муфты. Он изменяет направление полипропиленовой трубы на 90 0 или 45 0.
- Переходник – предназначен для соединения труб разного диаметра. Внешне похож на раструб, но имеет разные размеры на обоих концах.

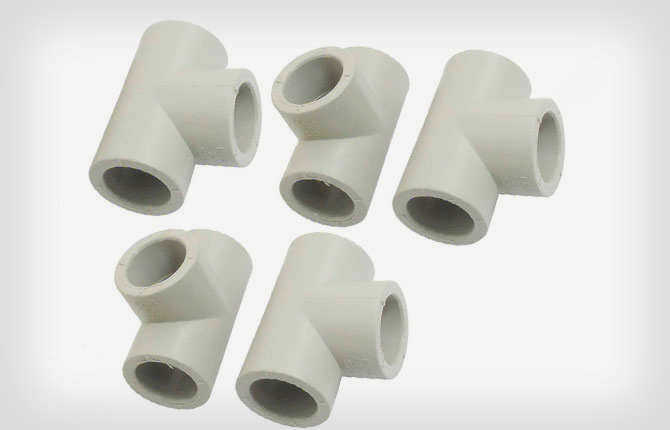

- Тройник – используется для одновременного соединения трех труб. Существуют тройники, которые могут делать это в одной плоскости (самый простой подтип) или в разных плоскостях, где каждая труба лежит под определенным углом к другим.
- Крестовина – соединяет четыре трубы вместе. Как и тройники, они могут соединять трубы не только в одной плоскости, но и в двух.
- Байпас, или компенсатор. Он выполняет две функции: обход уже проложенного трубопровода и компенсация линейного расширения полипропиленовых труб – кстати, их самого большого недостатка. Существуют как короткие, так и длинные байпасы (отличаются только радиусом кривизны байпаса).
- Заглушка. На определенном этапе процесса монтажа сантехники может возникнуть необходимость перекрыть отверстие трубы. Для этого используется заглушка.
- Комбинированный фитинг. Используется для перехода от полипропиленовой трубы к резьбовому соединителю. Они бывают как цельнопластиковые, так и с металлической частью. Последний вариант ласково называют "американской трубой".
- Коллектор. Настоящий монстр с несколькими входами и выходами. Он предназначен для распределения потоков жидкости. Можно сказать, что коллектор – это блок управления трубопроводной системой.
- Отдельным видом могут быть уголки, тройники и крестовины, которые имеют разные размеры раструбов. Такие фитинги называют переходными, их функция остается прежней, но они соединяют полипропиленовые трубы разного диаметра.
Тип соединения
После того как нарисован план будущих полипропиленовых труб и подсчитано количество различных компонентов, возникает вопрос о типе необходимых фитингов.
Существует 3 основных типа фитингов, различающихся как по материалу, так и по типу соединения:
- компрессионные фитинги, в том числе еврофитинги;
- компрессионные фитинги;
- прямые полипропиленовые.
Давайте рассмотрим каждый из них более подробно.
Компрессионные фитинги.
Они могут быть изготовлены из различных материалов:
В данном случае важно не столько то, из чего он сделан, сколько то, как трубы соединены и как они герметизированы.
Вообще говоря, фитинг – это две большие гильзы, соединенные между собой резьбовым соединением. Внутри находятся специальные зажимные кольца, которые сжимают трубу, как бы расплющивая ее при соединении рукавов. Резиновые прокладки, также находящиеся внутри, обеспечивают дополнительную герметизацию соединения.
Главное преимущество этих фитингов в том, что их можно разбирать снова и снова. Даже если вам не удалось соединить трубы с первого раза, вы можете исправить ошибку, сняв фитинг и установив его во второй раз. Кроме того, резьбовой тип соединения позволяет полностью разобрать и собрать систему труб на новом месте.
Еще одним преимуществом является то, что для монтажа бытовой водопроводной системы не требуется никаких других инструментов, достаточно лишь мускульной силы самого человека.
Однако есть и недостатки: если гайка затянута слишком сильно, труба деформируется, может лопнуть и произойти утечка. При длительном использовании все соединения необходимо подтягивать каждые несколько лет, чтобы избежать утечки транспортируемой жидкости.
Компрессионные фитинги
Внешне эти фитинги для полипропиленовых труб практически не отличаются от компрессионных. Однако для герметизации соединения фитинга с трубой используется специальное устройство – обжимные губки. Обжимная муфта надевается на трубу и зажимается обжимными клещами.
Где использовать
Самое простое решение – воспользоваться готовым каталогом фитингов PPR от известной компании, производящей полипропиленовые трубы и комплектующие к ним. Такие документы содержат все необходимое для правильного подбора фитингов.
Можно также посмотреть ГОСТ Р52134-2003, но этот стандарт написан в основном для специалистов и компаний-производителей изделий из полимеров PPR, поэтому рядовому пользователю будет неинтересен. Хотя в нем содержится интересная информация о долговечности деталей из полимеров PPR.
Муфты используются для следующих целей:
- Использование муфт и переходников для соединения полипропиленовых труб в единую герметичную конструкцию, например, водопровод или контур системы отопления;
- Подключение самого трубопровода к источникам горячей и холодной воды, воздуха, жидкостей, а также врезка в тело трубопровода различных потребителей, от бытовой сантехники до радиаторов отопления.
Все существующие модели фитингов PPR монтируются на полипропиленовые трубы только с помощью горячей пайки, хотя бы в одном из монтажных отверстий. Для соединения деталей PPR не используются методы склеивания или нарезания резьбы.
Горячая сварка обеспечивает монолитное, бесшовное соединение. Это означает, что при радиальных или боковых нагрузках соединение между фитингом PPP и трубой не разрушится из-за усталости стыка. Это относится к клеевым ПВХ, ПД и обжимным раструбным соединениям металлопластиковых труб.
Поэтому полипропиленовые системы со сварными фитингами можно использовать для напольного отопления, на любой несущей поверхности. Схема укладки фитингов PPR несколько отличается от общепринятой для водопроводных или отопительных систем.

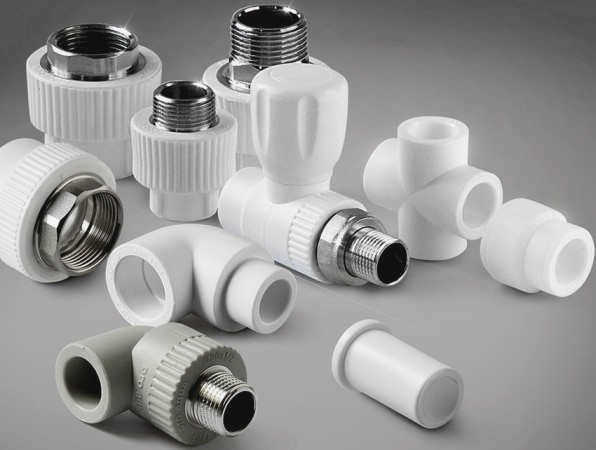

Виды фитингов PPR

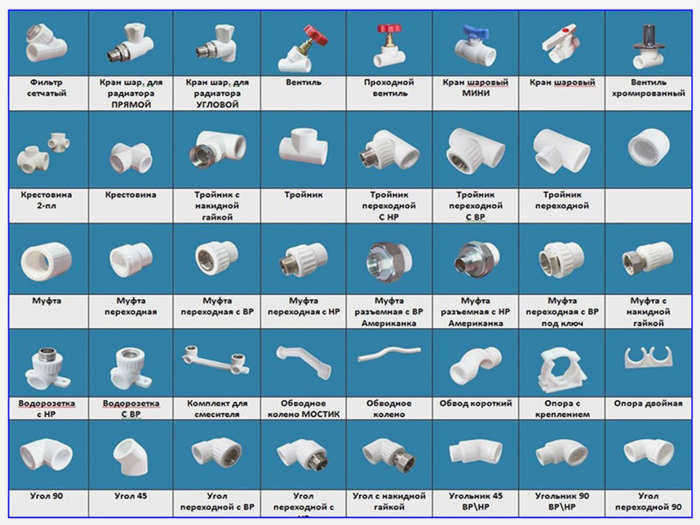

Самый простой каталог фитингов PPR включает более 40 моделей. Каждый тип адаптирован к 10 основным диаметрам полипропиленовых труб, от 20 мм до 63 мм.
Весь ассортимент полипропиленовых фитингов PPR разделен на четыре группы:
- фитинги, переходники для соединения труб PPR;
- фитинги для труб отопления и водоснабжения;
- запорная арматура;
- сервисные элементы.
Некоторые фитинги изготавливаются исключительно из литого полипропилена и соединяются с трубами PPR пайкой. Большая часть ассортимента содержит композитные детали, состоящие из полипропиленового корпуса и металлической резьбовой вставки. Это может быть паяная внутренняя резьба, внешний фитинг, стальной ниппель с латунной накидной гайкой или шток клапана.
Фитинги и тройники.
Используются для соединения отдельных трубных заготовок между собой. Фитинги PPR делятся на переходные и основные. Первый тип фитингов используется для перехода от полипропиленовой трубы меньшего диаметра к большей, соединения со стальной трубой.
Основные фитинги используются для соединения двух или более кусков полипропиленовой трубы в единую конструкцию. Помимо обычного бочонка или уголка, для соединения труб PPR используются тройники и крестовины, выполненные либо в чисто полипропиленовом корпусе, либо с металлической вставкой.
Следует также упомянуть об угловых или половинных коленах PPR. Чемпионы всегда покупают несколько типов угловых колен для установки с различными углами отклонения. Обычно это прямые углы, 30 o и 45 o . Из такого набора фитингов можно спаять байпас или переход любой конфигурации.
Типы фитингов
Фитинги
Наиболее распространенный тип фитингов, используемых для удлинения труб и соединения труб разного диаметра.

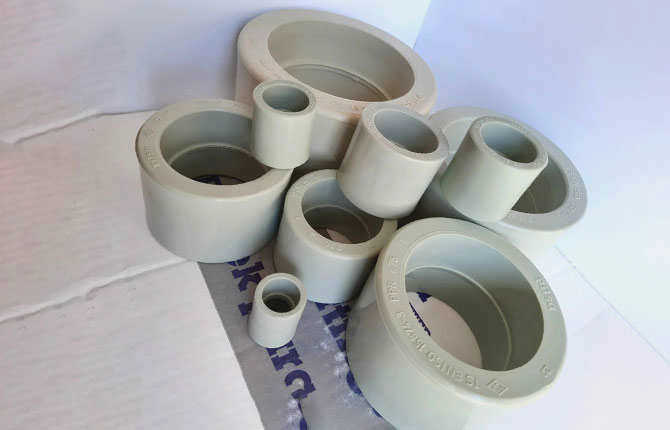

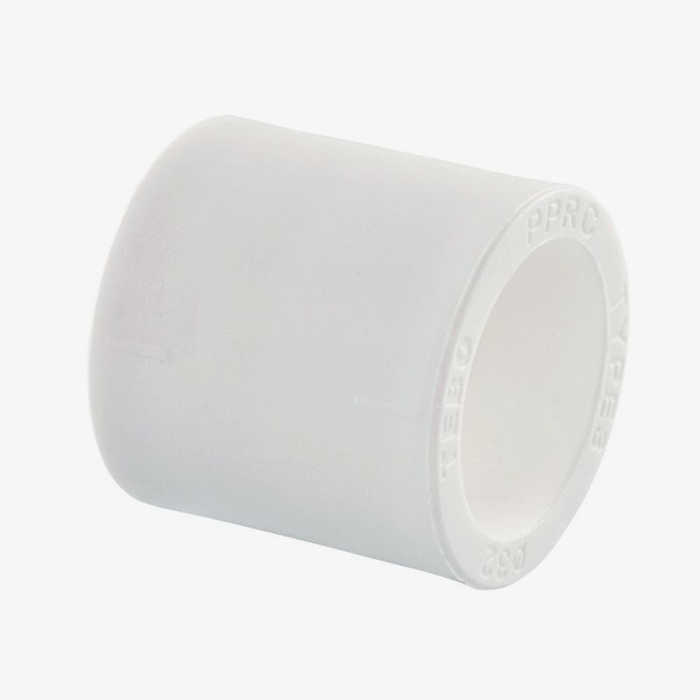

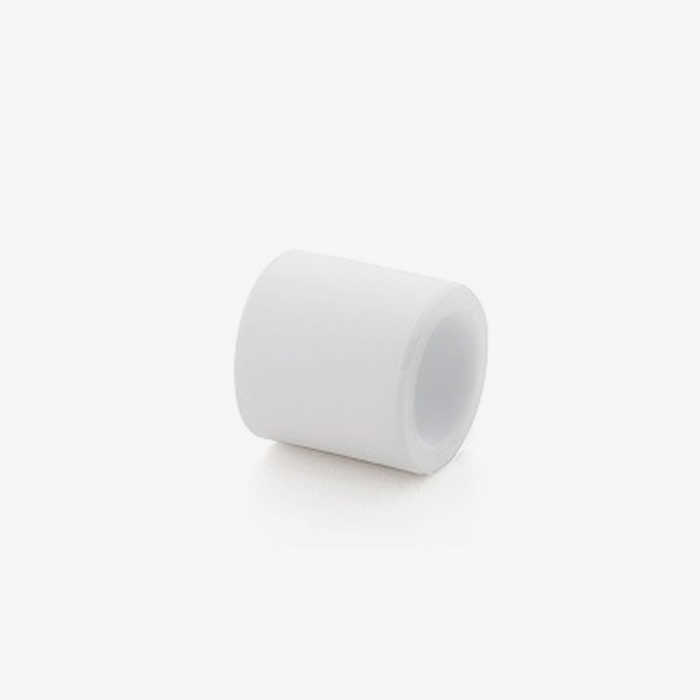

Муфта Муфтовое соединение имеет бочкообразную форму и изготавливается методом сварки. Используется для соединения труб одинакового диаметра, выпускается в размерах 20, 25, 32, 40, 50 или 63 мм.

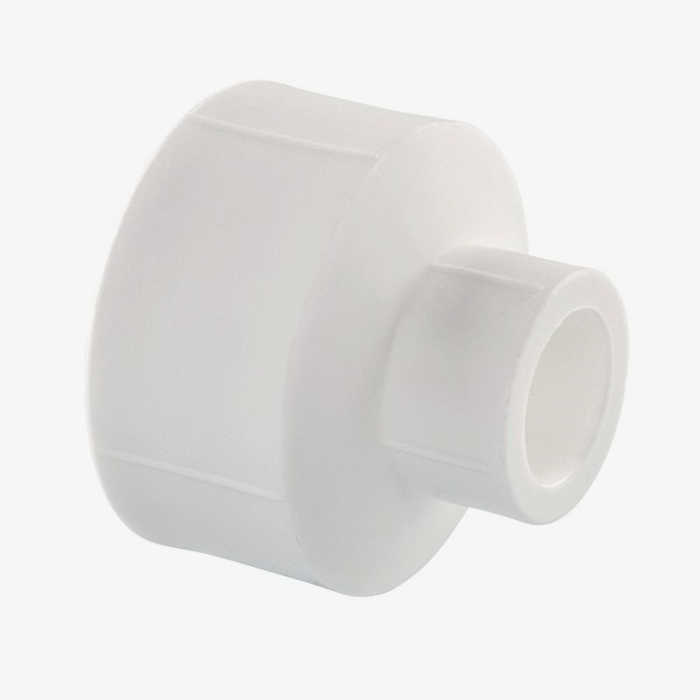

Переходные муфты Необходимы для соединения труб разного диаметра. Соединение может быть разъемным или неразъемным. Первое прикручивается гаечным ключом, второе – сваривается. Диаметры двух отверстий обычно обозначаются косой чертой (20/25 мм), также важно учитывать, где они будут установлены – внутри или снаружи. В/из означает, что оба конца фитинга устанавливаются внутри трубы.
Переходные фитинги вход/выход – Выпускаются диаметрами 20/25 мм, 20/32 мм, 25/32 мм.
Внутренние/внешние переходные муфты – С одной стороны труба вставляется в фитинг, а с другой стороны фитинг вставляется в трубу. Доступные размеры: 25/20 мм, 32/20 мм, 32/25 мм, 40/20 мм, 40/25 мм, 40/32 мм, 50/40 мм, 63/20 мм, 63/25 мм, 63/40 мм и 63/50 мм.

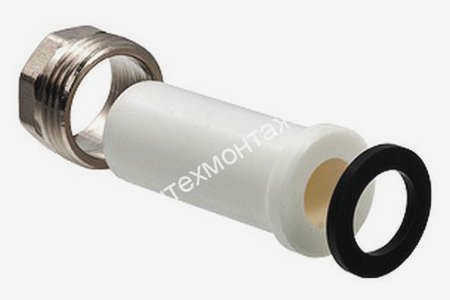

Муфты с накидной гайкой используются для соединения стальных труб или других разъемных фитингов с несущими шинами. Как правило, они используются для подключения магистралей к котельным. Они крепятся с помощью гаечного ключа. Диаметр труб обычно указывается в миллиметрах, а резьба – в дюймах: 20 мм x1/2, 20 мм x3/4 и 25 мм x3/4.
Соотношение дюймов и диаметров труб
При монтаже инженерных труб полезно знать соотношение между единицами диаметра в дюймах и миллиметрах.
| Диаметр, дюймы | Диаметр, мм |
| 1/2 | d15 |
| 3/4 | d20 |
| 1 | d25 |
| 1"/1/4 | d32 |
| 1"/1/2 | d40 |
| 2 | d50 |
| 2"/1/2 | d65 |
| 3 | d89 |
| 4 | d100 |
В чем разница между вентилем и шаровым краном и какой из них лучше?

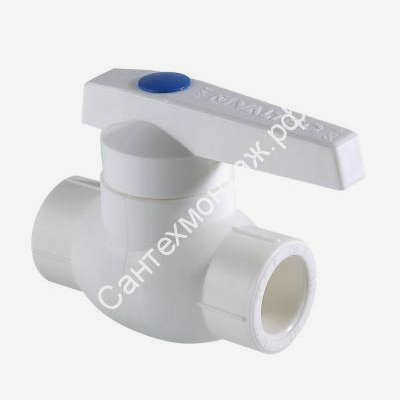

Шаровой клапан имеет два положения: закрыто или открыто (выключено/включено). Вращение шара внутри корпуса клапана изменяет диаметр прохода. Клапан используется для транспортировки воды, технологических жидкостей в промышленности и для подключения к трубам радиаторов: он позволяет полностью перекрыть или ограничить подачу тепла.

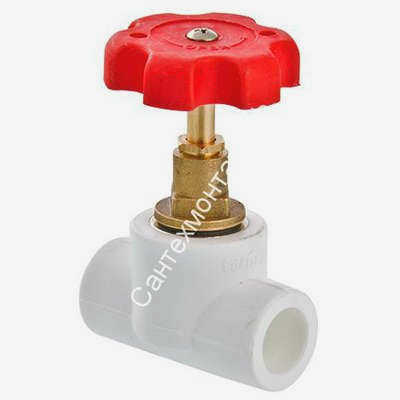

Клапан (также называемый запорным клапаном или "клапаном-бабочкой"), поток воды или газа можно регулировать, поворачивая его по часовой стрелке или против часовой стрелки. Частью вентиля является гроун-бар (другие названия – краны и гроун-бары), который поднимает или опускает запорный клапан.
Практика показывает, что шаровые краны обычно служат дольше, чем вентили. В то время как краны начинают протекать через 2-5 лет эксплуатации, и подвижную часть (головку крана) приходится заменять, шаровые краны рассчитаны как минимум на 15 лет бесперебойной работы и максимум на полвека или больше. Однако если механизм крана выйдет из строя, его придется полностью заменить; ремонту он не подлежит.
Инструменты и техника для монтажа труб с использованием полипропиленовых фитингов
Монтаж труб с использованием полипропиленовых фитингов не требует много времени и усилий. Полипропиленовые трубы в девять раз легче аналогичных металлических конструкций: их легко переносит даже один человек. Среднее время пайки одного соединения диаметром 20 мм составляет около 30 секунд.

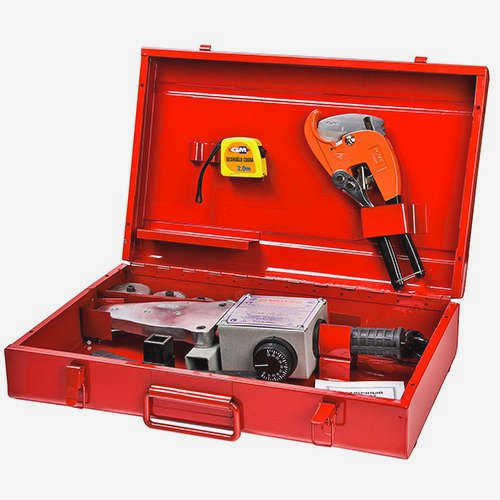

Комплект для сварки Для самостоятельной сборки полипропиленовых труб с фитингами вам понадобятся
- труборез или ножницы;
- гаечный ключ для вкручивания разъемных фитингов;
- инструмент для снятия фаски на концах армированных полипропиленом труб или инструмент для снятия фаски на неармированных трубах;
- паяльник с набором насадок для труб разного диаметра.
Вам также может понадобиться молоток или электродрель, гвозди или саморезы для крепления труб к стенам.
Подробную информацию об основных этапах монтажа можно найти в статье "Полипропиленовые трубы".
В нашем интернет-магазине можно приобрести комплекты для сварки, которые в зависимости от диаметра устанавливаемой трубы и мощности паяльника (от 1 500 Вт до 2 000 Вт) стоят от 3 990 до 10 584 рублей. Если вы не являетесь профессиональным сантехником, мы рекомендуем арендовать комплект за 350-500 рублей в день, и ваши сантехнические работы обойдутся гораздо дешевле. Стоимость аренды зависит от модели сварочного аппарата и состава инструментов.
Ошибки в процессе монтажа вполне поправимы. Если во время ремонта вы случайно пропустили сверло, это можно исправить с помощью специального ремонтного набора для заварки случайно сделанных отверстий. Обычно он состоит из сварочной насадки и заглушки.
Производители полипропиленовых фитингов
Отечественные и зарубежные производители предлагают широкий ассортимент полипропиленовых фитингов. Все они указывают на высокий срок службы полипропиленовых изделий: минимум 25-30 лет для труб горячего водоснабжения и не менее 50 – для холодного. Поэтому при выборе важно обратить внимание на реальный гарантийный срок, предоставляемый производителем, а также на максимальную температуру и давление, которые выдерживают фитинги – они указаны в техническом паспорте изделия. Такой паспорт можно найти в Интернете или спросить у продавца в местном магазине сантехники.
Технические характеристики продукции некоторых популярных производителей приведены в таблице ниже.
Сравнительные характеристики полипропиленовых фитингов разных производителей
| Производитель | Valtec | Pro Aqua | Banninger | Aquatherm | TEBO technics | Pilsa | I-TECH | Meerplast |
| Тип полипропилена | PPR | PPR | PPRCT | PPRP | ППР тип 3 | ППР тип 3 или ППРКТ | ППР | ППР |
| Диаметр, мм | 20-50 | 16-110 | 20-110 | 16-110 | 20-160 | 20-125 | 20-63 | 20-63 |
| Максимальное давление (PN), бар | 25 | 10-25 | 10 | 10 | 10-25 | 10-20 | 10-25 | 16-25 |
| Максимальная температура, °C | 95 | 75-95 | 70-95 | 95 | 95-100 | 90 | 70-95 | 95 |
| Страна производства | Россия-Италия | Германия | Германия | Германия | Турция | Турция | Китай | Китай |
| Гарантия производителя, лет | 10 | 10 | 10 | 10 | 7 | 20 | нет данных | 10 |
| Цена, руб. | от 5 | от 3 | от 27 | от 60 | от 4 | из 5 | из 2 | от 3 |
Цены на полипропиленовые фитинги
Купить полипропиленовые фитинги Valtec по ценам производителя можно в нашем интернет-магазине tdsayany.ru. Их стоимость варьируется от 5-10 рублей (муфта) до 3 795 рублей (коллектор с шестью выходами).
Цена полипропиленовых фитингов зависит от используемых материалов, размера труб, для которых они предназначены, и количества элементов в комплекте. Как правило, комбинированные фитинги стоят дороже, чем изготовленные полностью из полипропилена: чем дороже материал, тем выше цена изделия. Например, на нашем сайте tdsayany.ru, где представлены краны и вентили, самым дешевым для труб диаметром 20 мм является полипропиленовый шаровой кран, а самым дорогим – кран с полипропиленовым корпусом, чашей и ручкой (для регулирования напора воды) в хроме. Подробный обзор категорий смесителей и их цен приведен в таблице ниже.
| Детали | Минимальная цена, руб. | Максимальная цена, руб. |
| Арматура | 5,10 | 516 |
| Арматура | 49 | 937 |
| Муфты | 141 | 358 |
| Уголки, углы и водопроводные соединители | 6,20 | 195 |
| Тройники | 7,80 | 189 |
| Ответвления | 14 | 93 |
| Перепускные трубы | 19 | 132 |
| Деформационные швы | 64 | 444 |
| Заглушки и заглушки | 5,20 | 41 |
| Фильтры | 109 | 244 |
| Обратные клапаны | 128 | 274 |
| Клапаны | 171 | 1000 |
| Клапаны | 206 | 1134 |
| Коллекторы | 757 | 3795 |
