Линии электропередач относятся к линиям передачи энергии. Эти сооружения являются важной частью энергетической системы любой инфраструктуры. Линии электропередачи способны передавать электроэнергию по прочным проводам, изготовленным из металла. Входы и выходы линий считаются начальной и конечной точками линии передачи энергии, а для разветвления используются специальные скобы и входы линии.
Передача электроэнергии – популярные методы и альтернативы
Электроэнергия не является ресурсом для хранения. В настоящее время не существует эффективной технологии хранения энергии, вырабатываемой генераторами, поэтому передача электроэнергии потребителям является одной из актуальных задач. Стоимость ресурса включает в себя затраты на его производство, транспортные потери и стоимость установки и обслуживания линий передачи. В то же время эффективность системы электроснабжения напрямую зависит от системы передачи электроэнергии.
Хотя внутренние сети большинства потребителей обычно имеют напряжение 220/380 вольт, электроэнергия передается к ним по высоковольтным сетям и понижается на трансформаторных подстанциях. Такая схема имеет свое обоснование, поскольку большая часть потерь связана с нагревом проводов.
Потери мощности описываются следующей формулой: Q = I 2 * Rл ,
где I – ток, протекающий по линии, RЛ – сопротивление линии.
Из приведенной выше формулы можно сделать вывод, что снизить стоимость можно как за счет уменьшения сопротивления линии, так и за счет уменьшения тока. В первом случае потребуется увеличить сечение линии, что недопустимо, так как это сделает сеть передачи намного дороже. Выбор второго варианта потребует увеличения напряжения, т.е. внедрение высоковольтных линий электропередач приводит к снижению потерь электроэнергии.
Классификация линий электропередач
В электроэнергетике принято классифицировать линии электропередач на типы по следующим показателям:
- Конструктивные характеристики линий электропередачи. В зависимости от конструкции они могут быть двух типов:

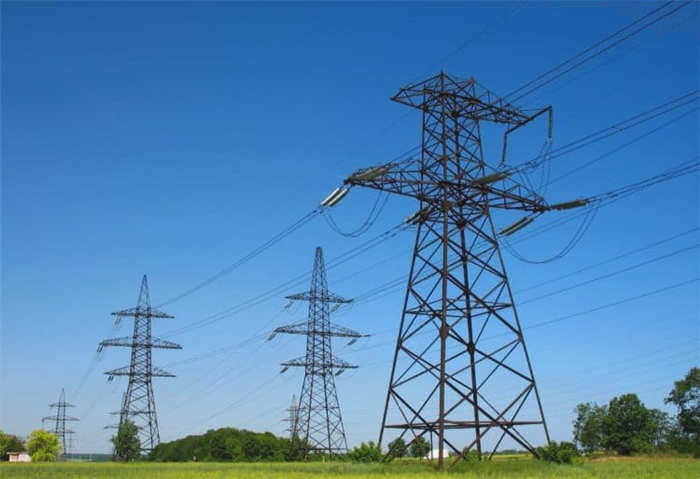

- воздушные .. Электроэнергия передается по проводам, подвешенным к столбам.
- Кабельные линии .. Этот тип установки предполагает прокладку кабельных линий непосредственно в земле или в специально созданных инженерных сетях.

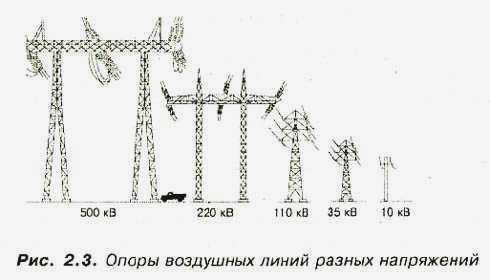

- Напряжение. Коммунальные линии делятся на следующие типы в зависимости от номинального напряжения:
- Низковольтные, к которым относятся все воздушные линии, не превышающие 1 кВ.
- Среднее напряжение – от 1 кВ до 35 кВ.
- Высокое напряжение – 110,0-220,0 кВ.

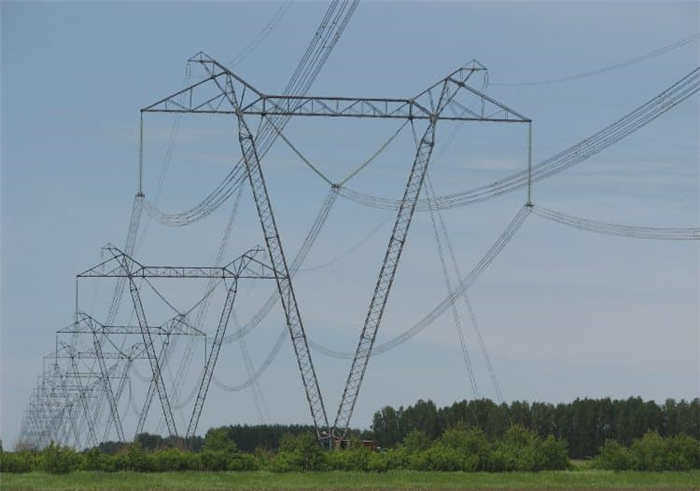

- Очень высокое напряжение – 330,0-750,0 кВ.
- Очень высокое напряжение – выше 750 кВ.
- Они различаются в зависимости от типа передаваемого тока.Это может быть переменный или постоянный ток. Первый вариант более распространен, так как электростанции обычно оснащаются генераторами переменного тока. Однако для снижения потерь нагрузки, особенно на больших расстояниях, более эффективен второй вариант. Ниже будет описано, как устроены системы передачи в обоих случаях, а также преимущества каждого из них.
- Классификация по назначению. Для этой цели были приняты следующие категории:
Что такое линии электропередачи?

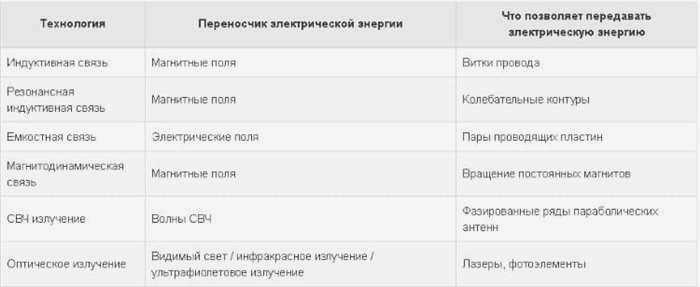

Проводником для передачи электроэнергии является медь или алюминий. Все линии электропередачи можно разделить на 3 большие группы, в зависимости от способа прокладки проводников. Существуют воздушные линии, проложенные в воздухе, кабельные линии, проложенные в земле или воде, и изолированные линии с газовой изоляцией. Все вышеперечисленные способы являются основными методами прокладки, однако в настоящее время предпринимаются единичные попытки передачи электроэнергии без проводов. Этот способ передачи энергии используется только для маломощного оборудования. Несмотря на использование беспроводных вариантов передачи электроэнергии, кабельные и воздушные линии электропередач остаются наиболее распространенным способом доставки электроэнергии к потребителю.
В последнее время в городской инфраструктуре все чаще устанавливаются газоизолированные сети для передачи электроэнергии большой мощности. Такой подход позволяет экономить место для линий электропередач и является экологически безопасным. Кабельные линии устанавливаются в местах, где трудно проложить воздушные линии. Однако воздушные линии остаются более предпочтительными из-за более низких производственных затрат и лучших возможностей технического обслуживания. Более подробную информацию о линиях электропередач можно найти в разделе новостей.
Кабельные линии электропередачи и их типы

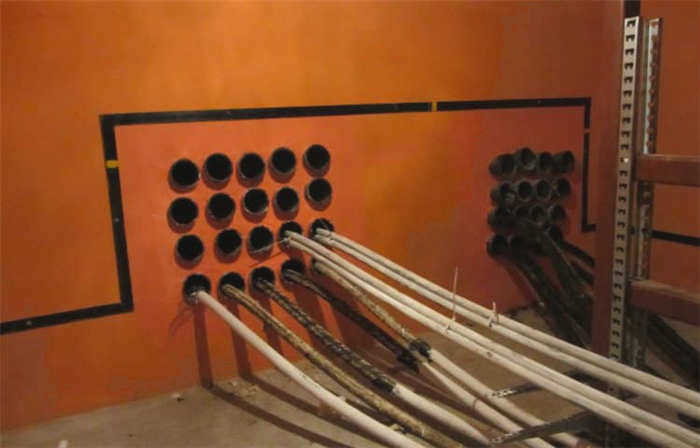

Как уже упоминалось, кабельные линии электропередачи устанавливаются в районах плотной застройки. Они представляют собой несколько линий, проложенных рядом друг с другом в параллельном направлении. Между секциями кабеля устанавливаются соединители.
Кабельные линии классифицируются по тем же принципам, что и воздушные линии, а отличительные особенности сводятся к минимуму. Например, кабельные линии делятся на подземные, подводные и структурные. Кабельные линии по структуре включают
- кабельные туннели в виде закрытых просторных коридоров;
- кабельные каналы, в которых люди не могут передвигаться
- кабельные шахты, которые представляют собой вертикальные коридоры
- камеры, представляющие собой замкнутое подземное сооружение;
- эстакада, которая представляет собой горизонтальную открытую конструкцию
- галерея, которая похожа на эстакаду, но является закрытой.
Кабельные линии также классифицируются по типу изоляции, на твердую и жидкую. К твердой изоляции относятся полимерные оплетки, а к жидкой – парафиновое масло. Реже для изоляции используются специальные газы или другие твердые материалы.

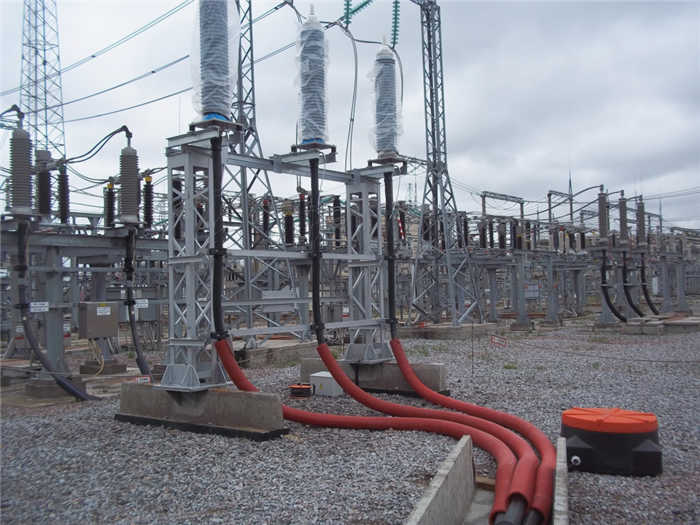

Кабельные линии электропередачи
Источник: http://www.spbes.ru
Этапы строительства линий электропередач
Строительство линий электропередач включает в себя
- проектирование трассы;
- проектирование;
- утверждение подготовленного проекта;
- геодезические работы;
- монтаж.
На основании проектной документации выполняются все этапы строительства линии электропередачи.
Проектирование трассы
Сначала определяется и утверждается маршрут с учетом определенных принципов:
- Будущий контакт линии электропередачи с автомобильными и железными дорогами должен быть сведен к минимуму;
- Расположение пешеходных и велосипедных дорожек вблизи линий электропередач должно быть сведено к минимуму;
- длина линии электропередачи должна выбираться методом кратчайшего расстояния между начальной и конечной точками.
Подготавливаются документы для согласования и утверждения:
- Обозначение участков для установки ЛЭП;
- Получение разрешений на вырубку деревьев;
- Расчет затрат и определение вида работ.
После получения разрешений начинается процесс проектирования.
Проектирование
Проектная документация подготавливается с учетом
- климатических характеристик региона (например, ветровой нагрузки);
- геологических и геодезических особенностей местности, например, рельефа, грунтовых условий
- информации о коммуникационных и инженерных сетях, расположенных вдоль трассы;
- требования заказчика;
- тестовое задание.
Также учитываются загрязнение окружающей среды, ветровая нагрузка и климат. При проектировании должны учитываться:
- капитальные здания, находящиеся поблизости;
- коммуникации;
- сооружения, влияющие на расстояние от линии и выбор материалов.
Площадка ЛЭП должна быть спроектирована таким образом, чтобы не препятствовать движению автотранспорта и пешеходов. Оборудование должно быть расположено в легкодоступном месте, чтобы можно было быстро проводить ремонт и текущее обслуживание.
Линия электропередачи – это проводник или кабель, используемый для передачи электроэнергии.
Провода и кабели
Автор Aluarius Время чтения 8 мин. Просмотров 19.9k. Опубликовано 24.12.2015
Как определить значение линий электропередач? Есть ли точное определение проводников, по которым передается электроэнергия? Точное определение есть в межотраслевых правилах технической эксплуатации электроустановок потребителей. Итак, линия электропередачи – это, во-первых, электрическая линия. Во-вторых, это участки провода, которые выходят за пределы подстанций и электростанций. В-третьих, основное назначение линий электропередач – передача электроэнергии на расстояние.
Классификация
Согласно тем же принципам IPTE, линии электропередач делятся на воздушные и кабельные. Однако следует отметить, что по линиям электропередачи также передаются высокочастотные сигналы, которые используются для передачи телеметрических данных, для диспетчерского управления различными отраслями промышленности, для аварийной автоматики и сигналов релейной защиты. Согласно статистике, в настоящее время по линиям электропередач проходит 60 000 высокочастотных каналов. Скажем прямо, эта цифра значительна.

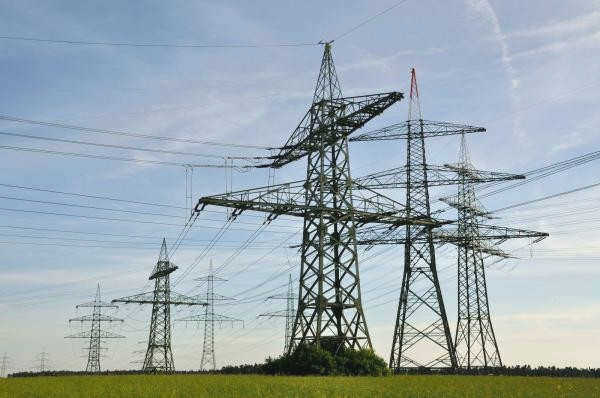

Воздушные линии
Воздушные линии электропередачи, обычно обозначаемые буквами "ВЛ", – это оборудование, расположенное на улице. Сами провода прокладываются в воздухе и крепятся к специальной арматуре (кронштейнам, изоляторам). Они также могут быть установлены на столбах, мостах или виадуках. Нет необходимости считать "воздушными линиями" те линии, которые проложены только на высоковольтных опорах.
Что входит в состав воздушных линий электропередачи?
- Самое главное – это провода.
- Траверсы, которые предотвращают контакт проводов с другими элементами опор.
- Изоляторы.
- Сами столбы.
- Контур заземления.
- Молниеотводы.
- Разрядники.
Таким образом, линия электропередачи – это не просто провода и столбы, как вы видите, это довольно внушительный список различных компонентов, каждый из которых несет свою специфическую нагрузку. Затем идут оптоволоконные кабели и их аксессуары. Конечно, если по опорам ЛЭП проходят высокочастотные каналы связи.
Конструкция линий электропередачи, а также их дизайн и конструктивные особенности опор определяются правилами устройства электроустановок, т.е. ПУЭ, а также различные строительные нормы и правила, т.е. ПУЭ. В целом, строительство линий электропередач – сложное и очень ответственное мероприятие. Поэтому их строительством занимаются специализированные организации и компании, в которых работают высококвалифицированные специалисты.
