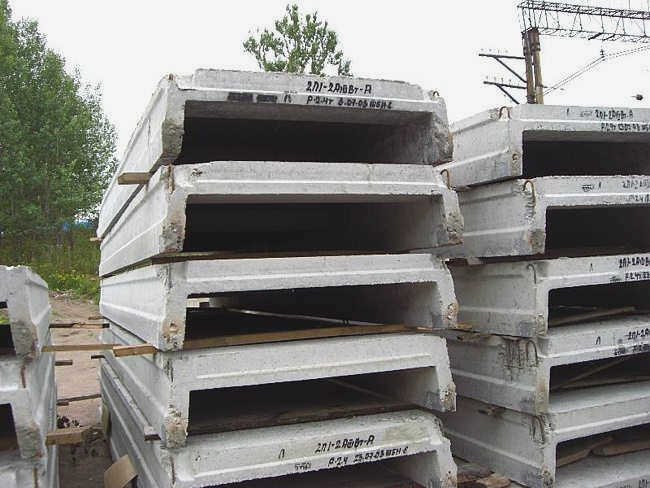

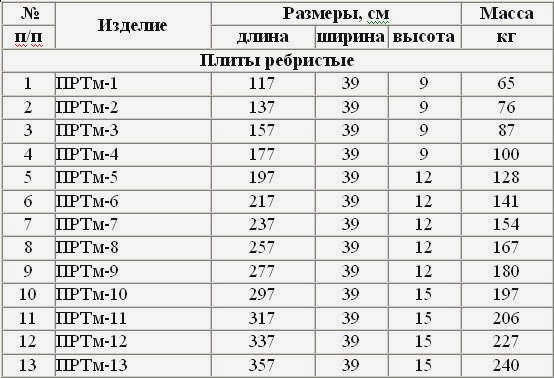

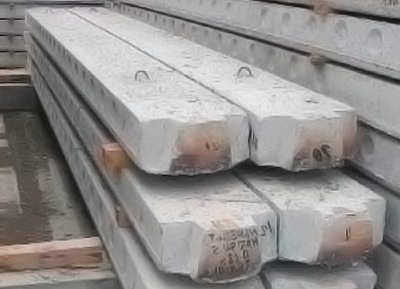

Недостаток этих изделий в том, что их вес при относительно небольших размерах довольно внушителен: стандартные образцы весят от 600 кг до 1 500 кг.. Кроме того, они имеют низкие показатели тепло- и звукоизоляции, что не позволяет им достойно конкурировать с пустотелыми образцами ПК. Длина панелей этого типа варьируется от 1,8 м до 5 м, а толщина составляет 12 или 16 см.
Классификация и размеры железобетонных плит перекрытия
Плиты перекрытия – это горизонтальные конструкции, выполняющие функцию пола или чердачных перегородок между крышей и верхним этажом дома. В современном строительстве принято устанавливать железобетонные плиты перекрытия, независимо от того, сколько уровней имеет здание. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые наиболее часто используются в строительных проектах. Эти изделия составляют основную часть продукции, производимой на железобетонных заводах.
Несущие конструкции изготавливаются из тяжелого или легкого бетона, их структура укрепляется арматурой, которая придает изделиям прочность. Современный рынок строительных материалов предлагает все стандартные виды железобетонных плит, которые можно разделить на несколько категорий в зависимости от их ширины, длины, веса и других не менее важных параметров, влияющих на основные характеристики изделий.
Наиболее распространенный способ классификации железобетонных плит – по типу поперечного сечения. Существует также ряд других отличительных признаков, которые мы обязательно рассмотрим в нашей статье.

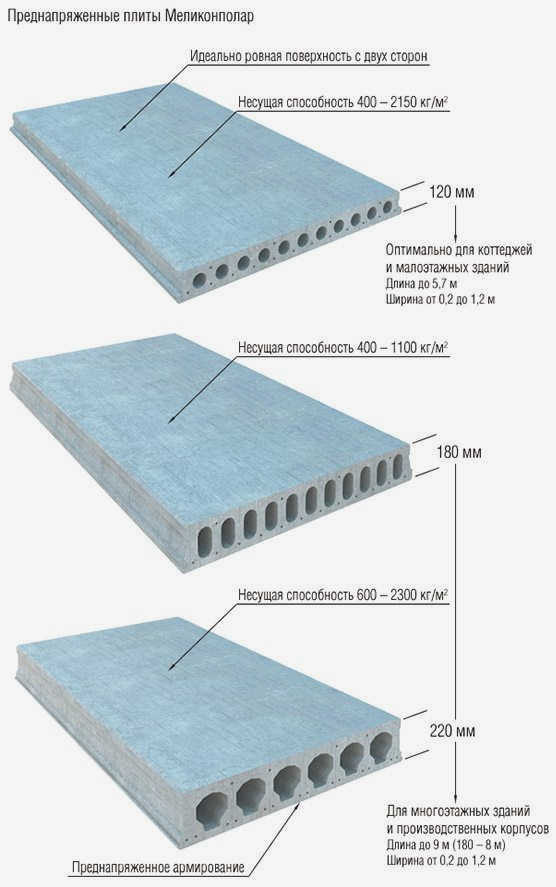

Многопустотные железобетонные плиты ПК
Это одна из самых популярных разновидностей, выпускаемых железобетонными заводами, которая подходит как для частных, так и для многоэтажных домов. Многопустотные изделия ПК также широко используются при строительстве массивных промышленных зданий и обеспечивают защиту сети централизованного теплоснабжения.

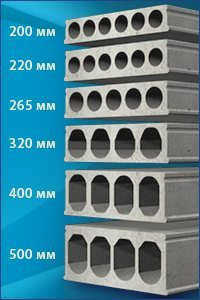

Гладкая, ровная поверхность круглых железобетонных панелей с полыми стержнями позволяет установить надежное межэтажное перекрытие, выдерживающее внушительные нагрузки. Конструкция оснащена полыми секциями различной формы и диаметра, которые выпускаются в следующих вариантах
- круглый
- овальный;
- полукруглые.
Технологические пустоты, которые заполняются воздухом в процессе монтажа, пользуются большой популярностью благодаря этой особенности, что указывает на преимущества именно такой конфигурации блоков. К неоспоримым преимуществам ПК относятся:
- Значительная экономия сырья, что позволяет снизить стоимость готового изделия.
- Высокий коэффициент тепло- и звукоизоляции, что улучшает эксплуатационные характеристики здания.
- Круглые плиты перекрытия являются отличным решением для прокладки коммуникационных линий (кабелей, труб).
Бетонные конструкции этого типа можно условно разделить на подгруппы, и ниже мы расскажем, какие виды круглых пустотных плит существуют и на основании каких характеристик их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости от технологических требований строительства.

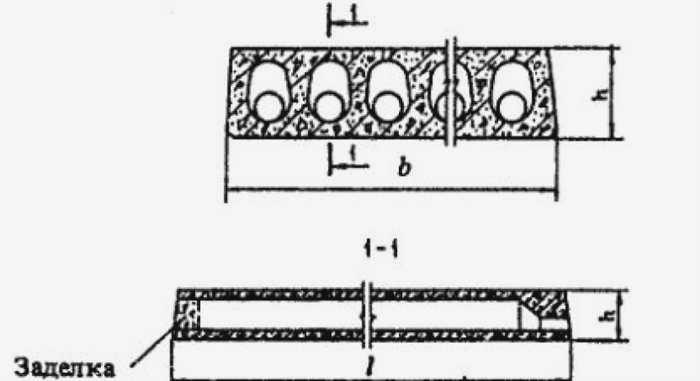

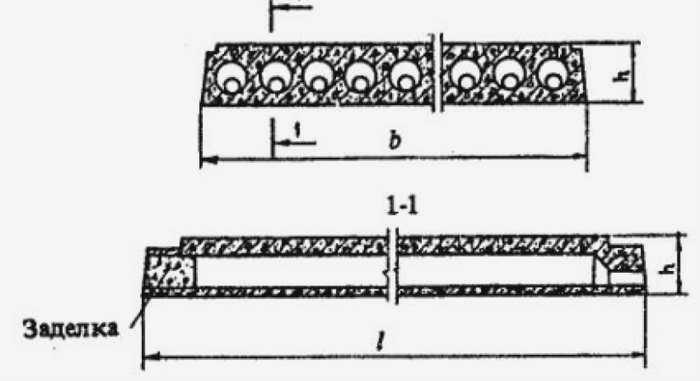

Плиты различаются по способу монтажа: 1 ПКТ имеет три опорные стороны, а 1 ПКС может быть уложена на все четыре стороны..
Различия в бетонных плитах
В середине прошлого века в Советском Союзе наибольшее развитие получило производство железобетонных изделий, что позволило в кратчайшие сроки возводить целые жилые комплексы – пусть и не очень привлекательные с архитектурной точки зрения, зато надежные и недорогие.
После критики строители попытались вернуться к преобладавшему ранее монолитному методу, при котором все конструкции заливаются в опалубку, установленную непосредственно на стройплощадке. Однако, учитывая суровые климатические условия, преобладающие на большей части территории страны, когда огромные суммы денег тратились на прогрев бетона для его затвердевания при отрицательных температурах, каркасный метод никогда не терял своей актуальности. И особенно сборных железобетонных плит.
Это не означает, что от монолитного метода отказались. Он лучше всего работает, когда здания имеют сложную конфигурацию, требуют максимальной размерной жесткости или должны выдерживать динамические нагрузки. Однако это редко относится к многоквартирным домам, и уж тем более к домам на одну семью.
Для жилых зданий чаще используются сборные плиты. Они по-прежнему производятся в соответствии с ГОСТ 1985 (26434), но стандарт время от времени переиздается с незначительными дополнениями. В данном документе представлен полный обзор типов плит перекрытия, их размеров, структуры и областей применения.
Для пустотных плит перекрытия, которые чаще всего используются в жилищном строительстве, существует отдельный стандарт 9561, впервые введенный в 2016 году. Он определяет технические условия производства плит ПК, размеры таких конструкций, методы контроля производства, а также правила их хранения и транспортировки.

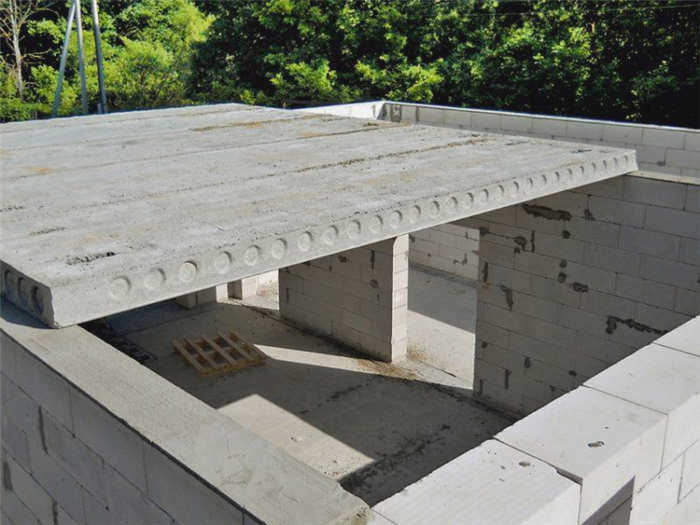

Поскольку пустотные плиты перекрытия являются универсальным вариантом, используемым как в многоэтажном, так и в частном строительстве, будет рассмотрен их монтаж. Монтаж пустотных плит перекрытия должен осуществляться в соответствии с требованиями технического паспорта (ТП).
Как организовать процесс

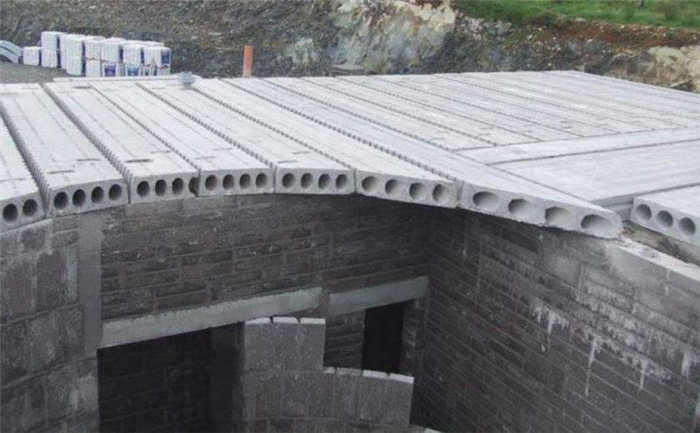

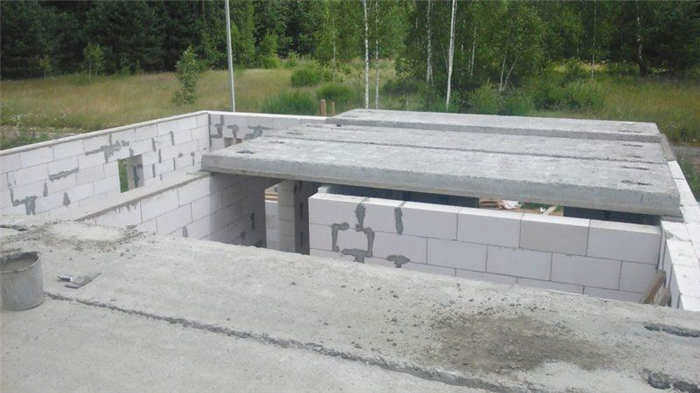

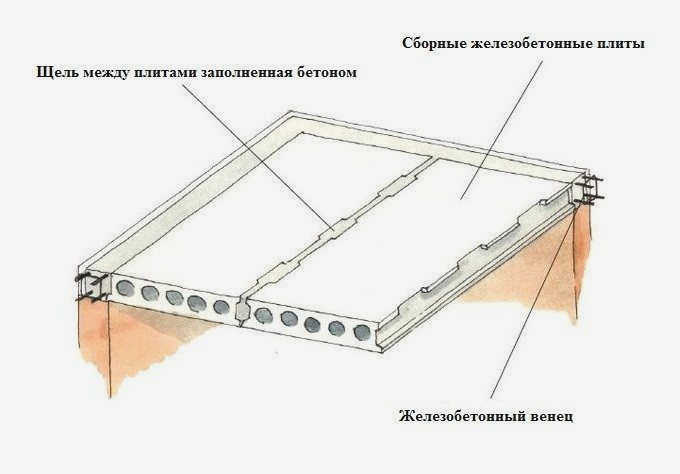

Монтаж плит перекрытия можно начинать, когда стены достигнут необходимой высоты. Если для перекрытий используется низкопрочный кладочный материал (напр. пустотелые блоки или газобетон), в качестве несущей опоры для перекрытий необходимо уложить слой арматуры из полнотелого глиняного кирпича или монолитного тяжелого бетона.
Примечание: В случае монолитного бетона перед началом монтажных работ необходимо набрать не менее 75% прочности арматуры. При наружной температуре +20 градусов бетон достигает безопасной прочности на сжатие на 7-й день. Работы можно начинать раньше (на третий день) только в том случае, если использовалась опалубка или температура наружного воздуха постоянно держалась на уровне +30.
Если плиты долгое время хранились на стройплощадке, они могут загрязниться, а зимой на них может образоваться иней. Все это необходимо тщательно очистить перед установкой. Плиты устанавливаются на слой цементного раствора М100, который замешивается непосредственно перед установкой.
Для удобства распределения раствора по поверхности несущей стены на лесах были установлены растворный желоб, лопата с длинной ручкой и ящик с другими необходимыми инструментами.

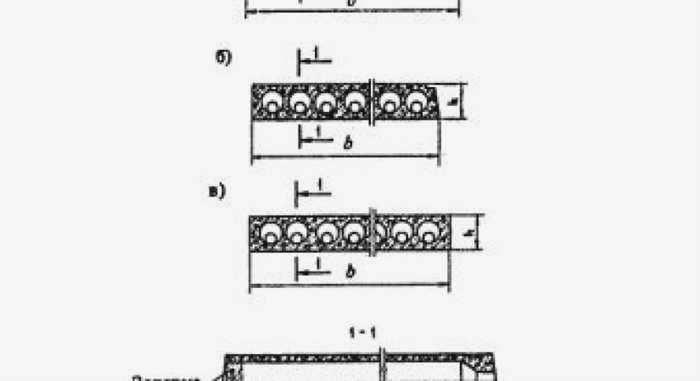

Размеры панелей ПК
Согласно ГОСТу, панели должны быть модульными, чтобы из небольшого набора элементов можно было собирать различные объекты.

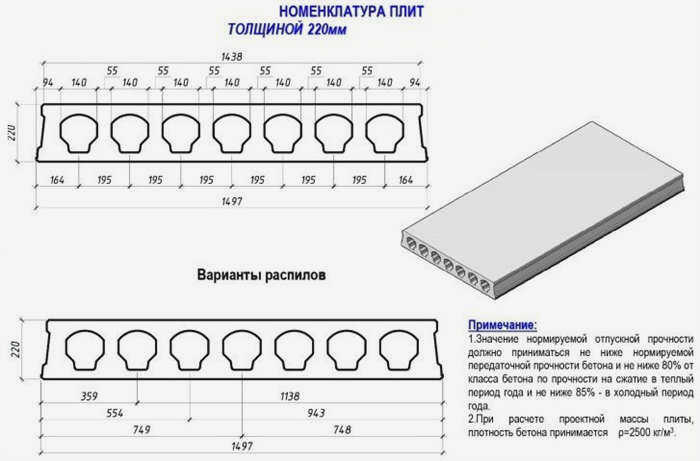

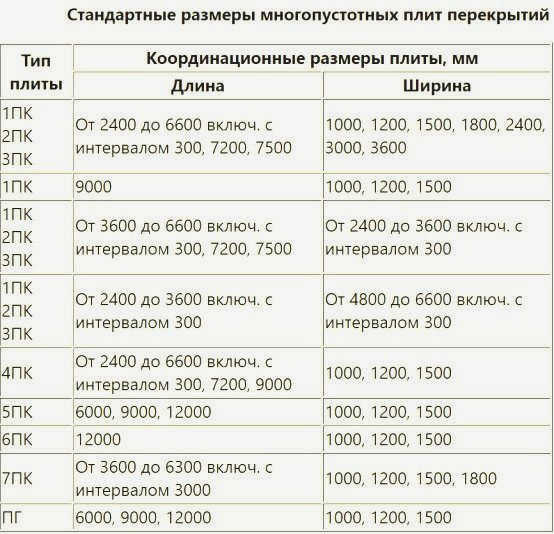

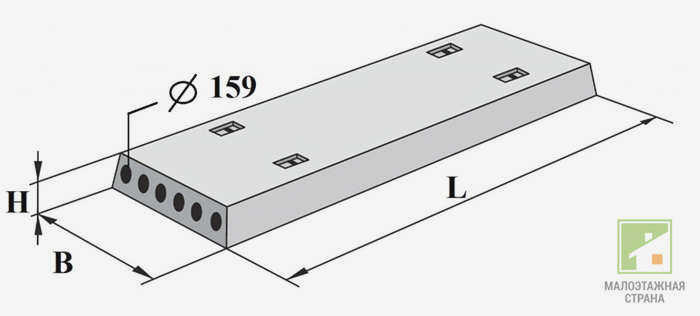

Стандартные размеры панели перекрытия ПК следующие:
- длина – с шагом 300 мм, в диапазоне от 1000 мм до 12000 мм;
- ширина панели – 1000, 1200, 1500, 1800, 2400, 3000, 3600, 4800 – 6600 с шагом 300 мм, с максимальной шириной 7200 мм;
- толщина плиты – 160, 220, 330 мм;
- диаметры полостей – 114, 127, 140, 159, 180, 203 мм.
Широкий диапазон размеров обеспечивает разнообразные решения по планировке пространства зданий. Панели PK длиной до 6 м и шириной до 1 500 мм широко используются в индивидуальном строительстве.
Требования к материалам
Качество пустотных плит должно соответствовать ГОСТ 9561-2016. Он регламентирует требования к прочности, водонепроницаемости, морозостойкости бетона, а также класс стали для закладных деталей и рабочей арматуры.
Отклонения от прямолинейности, линейных размеров, плоскостности и перпендикулярности не должны превышать допустимых ГОСТом параметров в соответствии с классом точности (от 1 до 8).
Внешний вид должен соответствовать рабочей документации. Не допускаются пятна жира и ржавчины, трещины (кроме усадочных и технологических) более 0,3 мм на верхней части и 0,2 мм на боковых и нижней поверхностях.
Исключаются обнажения арматуры, кроме переходов арматуры для монтажных работ. Они должны быть защищены от коррозии битумным лаком или цементным раствором.
Арматура не должна выступать за края элементов более чем на 10 мм. На закладных элементах, петлях и отверстиях для подвески следует удалить скопившийся раствор.
Минимальная толщина защитного слоя бетона должна приниматься во внимание в зависимости от условий работы:
- закрытые сухие помещения – 15 мм;
- влажные – 20 мм;
- открытый воздух – 25 мм;
- в контакте с землей – 35 мм.
Понятно, что не все нюансы можно уловить при беглом внешнем осмотре. Определить класс бетона, армирование, расположение арматуры и т.д. можно только в процессе испытаний. Поэтому рекомендуется, чтобы бетонные изделия поставлялись с документами производителя или сертификацией.
Определение необходимой толщины плиты перекрытия для дома
При возведении отдельно стоящего дома важно выбрать правильные конструктивные решения для его элементов. Одной из самых важных конструкций является пол. Правильный выбор толщины бетонного перекрытия между этажами в доме обеспечивает его надежность и безопасность.

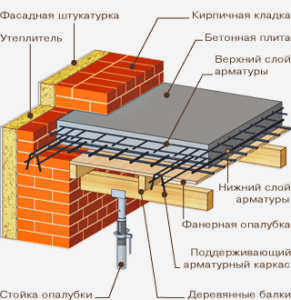

Монолитные плиты подходят для использования в массивных сооружениях из камня или кирпича. В кирпичном доме они образуют щит, придающий зданию дополнительную жесткость. При укладке межэтажной железобетонной плиты важно выбрать тип изготовления:
В настоящее время распространены оба метода, но первый постепенно вытесняет второй. Основными недостатками монолитного перекрытия являются стоимость опалубки и необходимость ждать, пока бетон затвердеет. Преимуществами являются:
- высокая скорость укладки;
- более низкие финансовые затраты;
- отсутствие необходимости в сложном подъемном оборудовании;
- возможность заливки плиты сложной конфигурации;
- надежность и долговечность.
К преимуществам сборной технологии относятся:
- высокая скорость монтажа;
- отсутствие необходимости ждать затвердевания бетона;
- надежность и долговечность;
- более простая технология производства.
Недостатков у этого метода несколько больше, чем у предыдущего:
- больший вес отдельных компонентов;
- Необходимость в подъемном оборудовании (автокран);
- Ограниченное количество размеров, сложность в покрытии помещений необычной формы.
Толщина плиты
Знание толщины перекрытия необходимо для расчета общей высоты перекрытия и пола. Это будет необходимо при расчете высоты этажа, помещения и всего здания. Толщина плиты перекрытия зависит от выбранного типа строительства. Если выбрана технология монолитного строительства, она также зависит от нагрузок от людей, мебели, оборудования и конструкции пола.
Сборные плиты перекрытия серий PK и PB
Эти элементы наиболее часто используются в строительстве. Плита PK представляет собой круглую плиту с пустотелым сердечником. Их устанавливают между этажами, как в частных домах, так и в многоэтажных зданиях. Плиты PB – это достаточно новая технология, которая постепенно вытесняет серию PC. Они могут быть изготовлены любой длины, независимо от размеров, указанных в нормативных документах. Отличаются методом производства – непрерывной формовкой. Они имеют некоторые ограничения и не до конца изучены, но успешно применяются как в частном, так и в массовом строительстве.
Толщина панели стандартная. Она составляет 220 мм. Чтобы рассчитать общую высоту плиты перекрытия с конструкцией пола, прибавьте к этому значению:
- толщину бетонной стяжки, примерно 30-50 мм;
- если требуется акустическая или тепловая изоляция, толщину теплоизоляционного материала (30-50 мм для акустической изоляции, 100-150 мм для тепловой изоляции);
- напольное покрытие (в зависимости от типа; наибольшая высота будет для деревянных полов, наименьшая – для линолеума или керамической плитки)
- конструкция потолка.
Общая высота бетонного пола в отдельно стоящем доме с конструкцией пола с использованием панелей серии PB или PC составляет около 300 мм.
Панели серии ПТ
Эти элементы в основном используются в качестве элементов расширения для серий PB и PC. Эти плитки могут быть установлены между уровнями в помещениях, где расстояние между стенами не позволяет установить изделия больших размеров. Они имеют небольшую площадь поверхности, что позволяет покрывать небольшие пролеты. Плитки подходят для укладки в коридорах, туалетах, подсобных и складских помещениях. Плиты могут опираться на опоры со всех сторон.
