Согласно другому документу, "Правила технической эксплуатации отопительных установок", давление может превышать допустимую норму в 1,25 раза.
Гидравлическое испытание системы отопления.
Гидростатическое испытание Другими словами, опрессовка системы отопления – это комплекс мероприятий, позволяющих проверить эффективность работы отопительной системы в целом на предстоящий зимний период и далее.
Функционирование любой отопительной системы обычно происходит в штатном режиме. На сайте Проверка давления в трубах Давление в системе зависит от этажности здания. В малоэтажных зданиях с 2-4 этажами рабочее давление (это давление, с которым система работает в зимний период) составляет 2-3 атмосферы. В зданиях с 5-9 этажами рабочее давление уже достигает 5-7 атмосфер, а в высотных зданиях с 16-25 этажами и выше давление должно составлять 7-10 атмосфер.
В муниципальной сети (сети централизованного теплоснабжения), которая проходит под землей и имеет рабочее давление 12 атмосфер, возникают скачки давления, которые превышают нормальное допустимое давление в сети, это называется гидроударом. Его практически невозможно отследить и обнаружить. Гидроудар в свою очередь передается на систему отопления дома, которая рассчитана на более низкое рабочее давление, чем сеть. Если система отопления "старая" или неподготовленная и не Если система отопления "старая" или неподготовленная, или если не были проведены испытания на гидравлические системы Если система "старая" или не была подготовлена и испытана на более высокое давление, трубы лопнут, т.е. произойдет сбой. А отказ системы отопления означает затопление помещений кипятком и повреждение оборудования, мебели, приборов.
Проведите опрессовку установки.
Испытание установки давлением Это одна из областей эксплуатации инженерных систем, которой мы уделяем большое внимание. Все инженерные системы – будь то отопление, водоснабжение или водоотведение – сразу после монтажа и в процессе эксплуатации должны быть проверены на исправность – другими словами, путем опрессовки..
Испытание давлением система отопления Существуют небольшие различия между опрессовкой после монтажа и во время эксплуатации. Конечный результат в обоих случаях одинаков: проверка системы на наличие утечек.
Система отопления – это одна из инженерных систем, которая поддерживает комфортную температуру в здании в течение всего отопительного сезона. Однако большое заблуждение думать, что система отопления всегда будет работать сама по себе, бесперебойно, без участия обслуживающего персонала. В предыдущей статье мы рассказали об особенностях опрессовки в административных зданиях, промышленных объектах и загородных домах.
В этой статье мы сосредоточимся на испытании системы давлением в целом. Для того чтобы убедиться, что все компоненты системы работают как часы с наступлением отопительного сезона, летом проводится испытание трубопроводов здания. Испытания предназначены для выявления проблемных участков или, наоборот, для того, чтобы убедиться, что система работает правильно. Опрессовка – это комплекс мероприятий, направленных на выявление проблемных участков в системах отопления, водоснабжения и дренажа на предмет утечек или для того, чтобы убедиться в их исправности.
1.Принципы технической эксплуатации отопительных установок.
Разработаны и утверждены Министерством топлива и энергетики Российской Федерации. № 115 от 24.03.2003 г.
п. 9.2 Системы отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения.
Гидравлические испытания оборудования тепловых пунктов и систем отопления должны проводиться раздельно.
Тепловые узлы и системы отопления должны испытываться не реже одного раза в год при испытательном давлении 1,25 мПа (2 кгс/см2 ), но не менее 0,2 МПа (2 кгс/см2 ).
9.2.11 Для защиты от внутренней коррозии системы отопления должны постоянно заполняться дегазированной, химически очищенной водой.
9.2.12 Испытания на прочность и герметичность оборудования системы необходимо проводить ежегодно после окончания отопительного сезона для выявления дефектов и перед началом отопительного сезона после окончания ремонта.
9.2.13 Испытания на прочность и герметичность систем водяного отопления должны проводиться при испытательном давлении, но не ниже:
– Подъемная установка, водоподогреватели систем отопления и горячего водоснабжения – 1МПа (10 кгс/см2 или 10Ати).
– Системы отопления с чугунными радиаторами, штампованными стальными радиаторами – 0,6МПа (6 кгс/см2 или 6Ати).
– Панельные и конвекторные системы отопления – 1,0 МПа (10 кгс/см2 или 10Ати).
– Для канального отопления и вентиляционных нагревателей – в зависимости от рабочего давления, указанного в технических условиях производителя.
-Минимальное испытательное давление при гидравлическом испытании должно быть 1,25 рабочего давления, но не менее 0,2 МПа (2 кгс/см2 или 2Ати).
Испытания трубопроводов должны проводиться в соответствии со следующими основными требованиями
- испытательное давление должно быть обеспечено в высшей точке (отметке) трубопровода; температура воды при испытаниях не должна превышать 45°С, воздух должен быть полностью удален через вентиляционные устройства в высших точках;
- давление должно быть доведено до рабочего и поддерживаться в течение времени, необходимого для проверки всех сварных швов и фланцев, арматуры, оборудования, приборов, но не менее 10 минут;
- Если в течение 10 минут неисправности не обнаружены, давление повышается до испытательного.
2 СНиП 3.05.01-85 "Внутренние санитарно-технические устройства".
4.6 Испытание систем отопления и горячего водоснабжения следует проводить при выключенных котлах и расширительных баках гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2 (2Ати)) в самой нижней точке системы.
Система считается выдержавшей испытание, если падение давления не превышает 0,02 МПа (0,2 кгс/см) в течение 5 минут при испытательном давлении и отсутствуют утечки в сварных швах, трубах, резьбовых соединениях, фитингах, радиаторах или оборудовании.
Требования к испытанию давлением
Проверка системы отопления может считаться выполненной только при соблюдении указанных требований:
- Все испытания проводятся под пристальным наблюдением начальника смены.
- Во время проверки запрещается проводить какие-либо работы на объекте.
- Программа испытаний давлением должна быть утверждена главным инженером инспектирующей организации. Программа строго регламентирует порядок действий каждого работника и последовательность процесса. Она также содержит меры предосторожности, которые должны быть приняты во время инспекции и запланированных мероприятий на соседних объектах.
- Во время проведения опрессовки системы отопления на объекте не должны находиться посторонние лица. На площадке могут находиться только лица, непосредственно участвующие в проверке.
- Запрещается включать и выключать контролируемый объект.
- Прилегающие территории на время проведения проверки должны быть оцеплены специальными конструкциями, а испытательное оборудование отключено.
- Во время осмотра контролируемого объекта система должна находиться под рабочим давлением, и эти значения не должны быть превышены.
- Для подтверждения герметичности системы водяного отопления ответственное лицо составляет протокол опрессовки.
Процедура испытания давлением
Чтобы проверить систему отопления этим методом, необходимо провести опрессовку следующих компонентов:
- Трубы.
- Теплообменники.
- Котлы.
Если во время процедуры испытания обнаруживаются утечки, составляется акт об утечке в сети.
Непосредственно перед испытанием системы водоснабжения и отопления изолируются. Также визуально проверяется прочность существующих соединений, проверяется исправность запорной арматуры и оценивается ее общее состояние.
На следующем этапе расширительный бак и котел отключаются для промывки радиатора и труб с целью удаления любых отложений, мусора и пыли.
Совет: Используйте наши строительные калькуляторы онлайн, и вы сможете быстро и точно произвести расчеты для строительных материалов или конструкций.

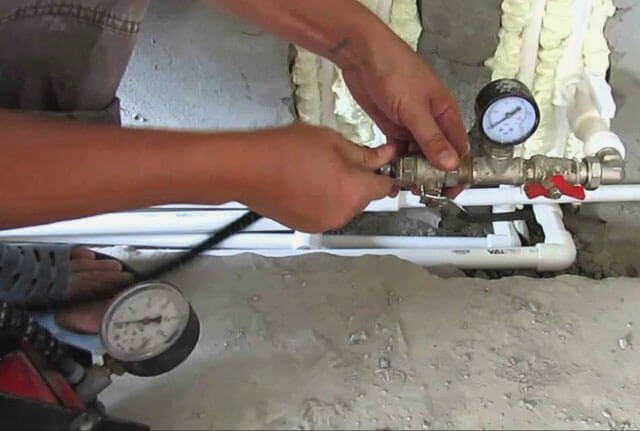

Если испытание давлением заключается в заполнении системы отопления водой, то для испытания воздухом к сливному крану подключается компрессор. Давление в системе постепенно повышается, а показатели контролируются на специальных манометрах. Если изменений нет, можно сделать вывод, что система хорошо герметизирована и может быть введена в эксплуатацию. Аналогично проводится испытание системы напольного отопления с воздухом, с некоторыми деталями.
Если при испытании системы отопления давлением наблюдается приемлемое падение давления, значит, в системе есть дефектные участки. Во время опрессовки эти участки дадут утечку. Если испытание проводилось воздухом под давлением, соединения и стыки обрабатываются мыльным раствором.
Испытание давлением воздуха занимает около 20 часов, а гидравлическое испытание – всего 1 час.
Инструменты, используемые для испытания давлением

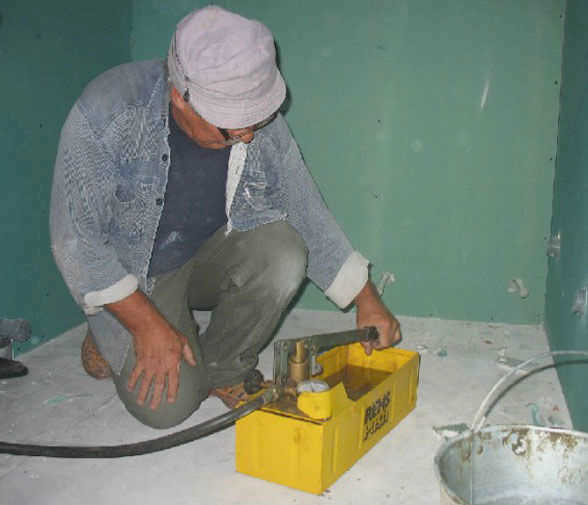

Прочность и герметичность системы водяного отопления проверяется с помощью устройства для испытания давлением. Это устройство имеет форму насоса, который подключается к трубе в системе через шланг высокого давления и обратный клапан. При выборе устройства необходимо учитывать следующие параметры:
- Мощность.
- Давление.
- Напряжение, к которому можно подключать электрические модели.

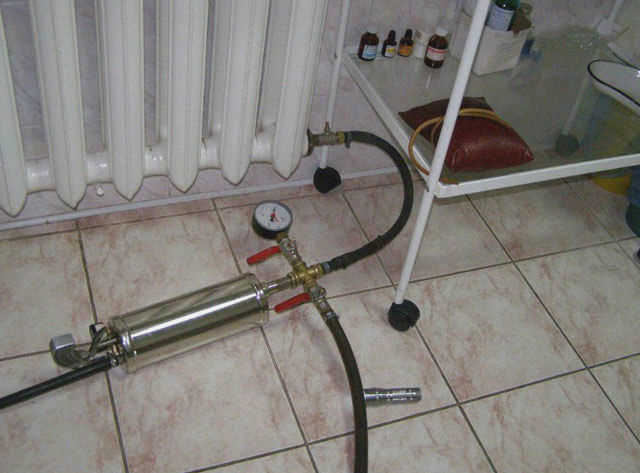

При небольших объемах работ можно использовать ручной аппарат высокого давления с гидроцилиндром.

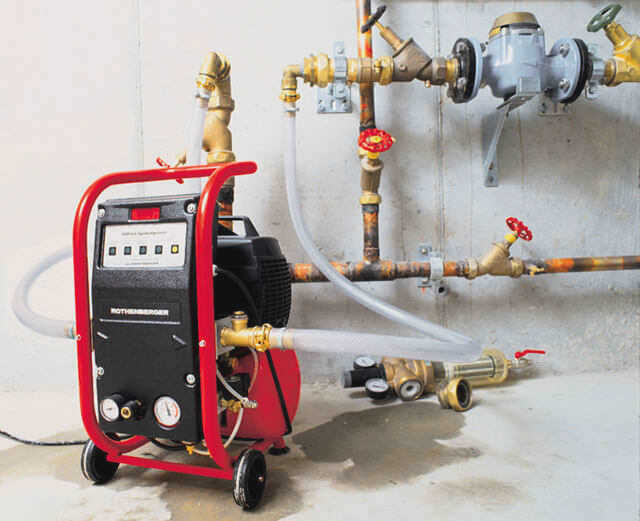

Электрические агрегаты с поршневым насосом считаются более удобными, так как они эффективнее повышают давление. В этом случае давление повышается быстрее при наименьшем объеме работ. К базовой комплектации электрических опрессовщиков можно добавить специальные манометры и блоки управления.
Частные шале оборудованы системами с рабочим давлением 2 атмосферы, поэтому давление в водопроводе достаточно для проведения опрессовки. Контур заполняется водой из крана системы водоснабжения и контролируется установленными манометрами.
Стоимость опрессовки
Не рекомендуется проводить испытание системы отопления самостоятельно, так как подобные мероприятия считаются достаточно важными. Лучше всего доверить эту работу лицензированному подрядчику, специалисты которого знают, как проводить опрессовку системы отопления, и могут гарантировать качество выполненной работы.
Чаще всего стоимость опрессовки складывается из следующего:
- Объем выполненной работы.
- Технического состояния системы.
- Дополнительные работы, которые необходимо выполнить, включая промывку, устранение утечек, замену контрольно-измерительного оборудования.
Исполнитель предоставит заказчику договор на проведение опрессовки и смету расходов. В этом случае гарантируется высокий результат работы, выполненной в соответствии с техническим заданием. Кроме того, все результаты обязательно будут зафиксированы в акте, составленном в соответствии с указанными правилами.
Из вышесказанного становится ясно, что опрессовка системы отопления – это очень важное и ответственное мероприятие, позволяющее определить работоспособность отопительной системы.
