Каким сверлом сверлить под евровинт мебельный

При сверлении убедитесь, что сверло расположено точно вертикально по отношению к плоскости изделия.

Сверла для шуруповертов: размеры и секреты выбора

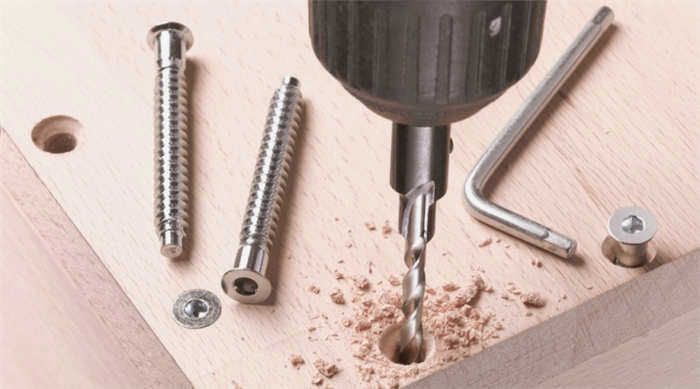

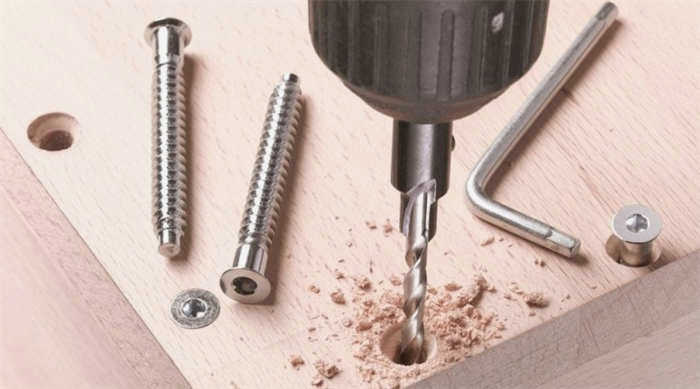

Сверло для мебельных шурупов – это полезное и удобное приспособление, которое позволяет создать замочную скважину для еврошурупа, не прибегая к дополнительному зенкованию. Данный вид металлического приспособления выпускается российскими и зарубежными компаниями в широком диапазоне размеров. О том, как выбрать потайное сверло, на что обратить внимание при работе с ним, стоит поговорить более подробно.

Характеристики

Мебельное сверло под шуруповерт – это разновидность сменных комплектующих, предназначенных для создания отверстий под евровинты. Цельный крепеж вошел в обиход в 1970-х годах, и сегодня он используется в качестве стандартизированного крепежа основными производителями домашней мебели. Конфирматное сверло неоднородно по толщине, поскольку металлические изделия, которые необходимо обработать, имеют более толстые головки и более плоские поверхности.

Необходимость в специальном инструменте для сверления отверстий под мебельные стяжки возникла именно из-за ступенчатого изменения диаметра.

Это невозможно сделать с помощью обычных инструментов. Необходимо просверлить отверстие под шуруп для дерева или ДСП и изменить диаметр в отдельных частях отверстия. Сам инструмент имеет зажимную часть, которая фиксируется в патроне дрели, и глухое отверстие для съемной части. Она устанавливается на шуруп и имеет подвижное гнездо, чтобы избежать изгиба или поломки.

Режущий элемент отвертки многоступенчатый, с зенковкой, позволяющей утапливать плоскую часть и варьировать ширину проникновения. Существуют также версии, которые нельзя снять. Кроме того, эти дрели имеют ряд отличительных особенностей, которые выделяют их среди других дрелей.

1. Острая передняя сторона. Это позволяет сверлу легче входить в материал и обеспечивает правильное центрирование при создании отверстия.
2. Угол винтовой канавки, который повторяет резьбу отвертки. Это необходимо для облегчения введения крепежа и его фиксации.
3. Регулируемое положение упора. Это избавляет от необходимости проверять глубину вкручивания отвертки.
4. Тонкая полировка перьевой части. Это облегчает отвод стружки и обеспечивает легкое скольжение.
5. Минимальные размеры упорной площадки. Такая конструкция предотвращает сминание боковых сторон отверстия. В то же время это не оказывает негативного влияния на долговечность сверла.
6. Наличие зенкера в конструкции сверла. Отверстие сразу приобретает нужную степень шага, появляется возможность закручивать евровинты без создания дополнительных отверстий.

Особенности

Наконечники отверток подбираются под конкретный диаметр евровинта, измеряемый по головке и выступам резьбовой канавки. Евровинты устанавливаются в мебельные изделия из натурального дерева, ВЛА-панелей и ДСП. Нагрузка на шуруповерт (шестигранный ключ, используемый в качестве динамометрического инструмента) очень высока.

Некачественные шурупы и сверла приведут к значительному, заметному износу изделий.

В магазине стройматериалов, где продается крепеж, сверло для шурупа проверяют на твердость по шкале Роквелла. Этот показатель должен быть не менее 61 – производители, которые проверяли его в течение многих лет, сразу указывают это значение. Не на всех еврошурупах есть указание твердости стали, из которой они изготовлены. Российские поставщики сверл указывают марку инструментальной стали. Ведущие марки инструментальной стали – Р9М5 и Р18, за рубежом – HSS-4341. Проще говоря, эти обозначения указывают на быстрорежущую (инструментальную) сталь.

Самыми лучшими, с точки зрения удобства использования, являются евровинты и отверстия в мебельных компонентах под них, где правильно подобран диаметр сверла под евровинт. В готовых к сборке деталях мебели резьба отсутствует, а стандартная фаска головки шуруповерта предусмотрена производителем. Все эти предварительные данные позволяют ускорить сборку мебели.

За одну операцию одновременно выполняются три операции. Насадки для шуруповерта часто продаются в наборе – пользователь (или сборщик мебели) сразу выберет нужную. Чтобы ускорить сборку, сверло можно довести до нужного состояния. Фирменное сверло затачивается под острый угол, что позволяет быстрее просверлить плиту, исключая "движение" сверла в начале работы.

Разновидности

Конформным сверлом легче сверлить отверстия в ламинированных панелях (ЛДСП, ЛДСП, фанера, ламинат). Точный диаметр отверстия, совпадение оси сверления с перпендикуляром к плоскости плиты в месте сверления могут иметь для него решающее значение. В России существуют только технические условия на еврошурупы – ГОСТа на них нет. Но поставщики шурупов и сверл для них используют размерные линии.

1. Асимметричная нарезка шурупов под деревянные изделия. Шаг немного больше, чем у большинства аналогичных шурупов.
2. На одном конце хвостовика шурупа нет острой кромки.
3. Головка немного больше, чем у обычных шурупов. Она состоит из цилиндрической части и усеченной части. На конце усеченного конуса находится отверстие для внутреннего шестигранного ключа или крестообразный паз для стандартных бит и отверток.
4. Рабочая часть евровинта представляет собой сплющенную округлую область, которая помещается в головку. Эта деталь выравнивает винт по центру и позволяет надежно соединять деревянные детали. Резьбовая часть вкручивается в отверстие.
5. Резьба нарезается под углом 45 градусов – эта особенность придает собранной конструкции дополнительную жесткость.

Еврошурупы изготавливаются из оцинкованной стали марки 08 – за это отвечает стандарт ГОСТ 1050. Иногда используется анодированный алюминий. Шестигранный ключ или фигурная бита часто поставляются производителем вместе с мебелью. Большинство мебели имеет отверстия 5×50, 6,3×50, 7×50 и/или 7×70, просверленные производителем.

Маркировка

Прочность и качество установки шурупов во многом зависит от правильной разметки будущих отверстий под шурупы. Обычно на деталях, которые будут укладываться на лицевую поверхность других деталей мебельной сборки, используется 2 вида разметки:

• сверление на глубину (5-10 см);
• Центр будущего отверстия, если соединяемая деталь толщиной 16 мм, должен находиться на расстоянии 8 мм от края ДСП.

Отметьте точки сверления на соединяемой детали, расположив их точно по центру мебельного щита.

Для того чтобы как можно точнее разметить точки сверления, можно использовать довольно простой метод: После разметки элемента, который будет использоваться, в нем делается отверстие (на всю толщину элемента). Прижимая первый элемент ко второму элементу, с помощью дрели отмечают положение двух отверстий для еврокронштейна.

Процедура сверления

Чтобы просверлить отверстия под крепежные винты, следуйте точным правилам и строгим инструкциям.

1. Подготовьте деревянные детали, очистите поверхность от грязи и стружки.
2. Предварительно разметьте место сверления.
3. Одним из важнейших условий является то, что отверстия должны быть просверлены строго под углом девяносто градусов. Это особенно важно для отверстий, просверленных в поперечных кромках ДСП. В настоящее время часто используется ламинированная ДСП толщиной 16 мм. В этом случае при любом отклонении от вертикали существует вероятность поцарапать или даже сломать заготовку. Для предотвращения этого на практике используется шаблон, позволяющий режущему инструменту стабильно входить в заготовку под определенным углом.
4. Убедитесь, что выбранное сверло подходит для используемого размера евровинта.
5. Сверло с евровинтом.

При формировании заготовки

Сделайте отметку (0,8 см от края и 5-11 см вдоль заготовки) и выдолбите отмеченную точку шилом, чтобы режущий инструмент не двигался в течение первых нескольких секунд сверления.

Перед сверлением подложите под заготовку кусок ламинированной ДСП. Это предотвратит раскалывание на выходе из просверленного отверстия.

При сверлении убедитесь, что сверло расположено точно вертикально по отношению к плоскости заготовки.

После того как деталь просверлена, замените ДСП и поставьте на ее место что-нибудь более высокое, чтобы сохранить равновесие, а затем продолжайте работу.

Наконец

Как и во всех описанных выше случаях, главное правило заключается в том, что сверло должно находиться под точным прямым углом к заготовке. Это гораздо сложнее, если вы хотите просверлить поверхность заготовки. Работу нужно выполнять очень аккуратно, иначе сверло может "соскользнуть" в сторону и тем самым повредить заготовку.

Как крепить с помощью евровинтов

Использование винтовых крепежей требует определенного навыка работы с ними, а также знания соединяемого материала. Отверстия для шурупов сверлятся инструментом диаметром 4,5-5 мм. Лучше всего использовать дрель со ступенчатой фрезой, которая позволяет сразу снять фаску под головку шурупа. С помощью такого инструмента готовое отверстие можно получить за один проход. Фреза в этом случае создает идеальную поверхность для головки шурупа, чего не скажешь о сверле, которое при удалении может оставить брызги на краю отверстия (но они впоследствии будут закрыты фланцем шуруповерта).

Последовательность установки еврошурупов

Евровинты, по сравнению с другими видами крепежа, обеспечивают более надежную фиксацию соединяемых деталей. Причиной этого является более широкое расположение резьбовых частей, которые прочно входят в материал. Шурупы устанавливаются вручную, с помощью электродрели и подходящей отвертки или шуруповерта. Тем, кто не имеет опыта работы с этими видами крепежа, лучше устанавливать их вручную, чтобы, если шуруп будет слишком сильно сопротивляться, его можно было в любой момент выкрутить из соединяемых предметов мебели.

Как просверлить отверстие под шуруп

Крепежный винт вкручивается в предварительно просверленное отверстие, поэтому важным вопросом является то, как его просверлить. Вам понадобятся следующие инструменты и материалы:

• шуруповерт или электродрель;
• сверло нужного размера;
• шуруповерт или электродрель; сверло нужного размера; сверло для шуруповерта;
• измерительный инструмент, которым может быть линейка (или рулетка)
• карандаш;
• шило.

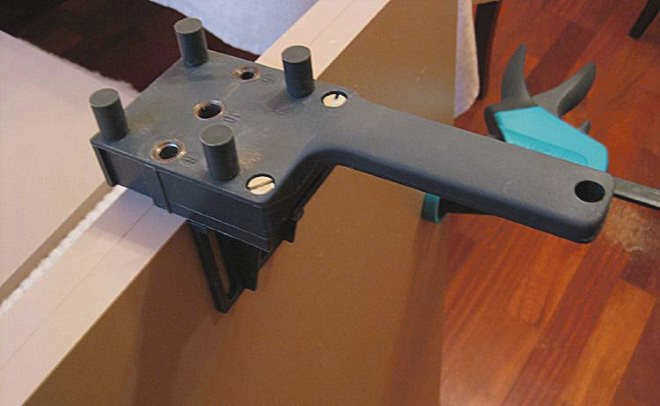

Чтобы было легче разметить и держать сверло перпендикулярно, для сверления отверстий под лицевую панель используется шаблон для сверления

Размер отверстий под европейские винты

При сборке мебели часто используются евровинты 6,4 x 50 мм. Для сверления отверстий под такой шуруп, имеющий диаметр наружной резьбы 6,4 мм и размер сечения винта 4,4 мм, необходимо использовать сверло диаметром 4,5-5 мм. Отверстия для этого типа шурупов должны быть просверлены на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то еврошуруп просто не будет держаться, а если меньше, то он может разорвать предмет мебели, в который его вкручивают.

Ступенчатое сверло выбирается в зависимости от размера конкретной модели еврошурупа.

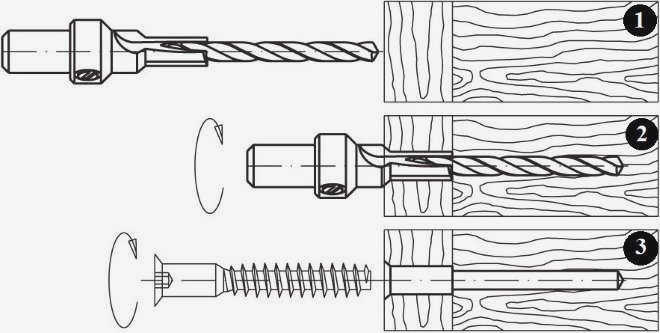

Сверло, используемое для сверления отверстий под шурупы, должно иметь специальную рабочую головку. С одной стороны она подготавливает увеличенное отверстие под шейку шурупа, а с другой – углубляет место, где будет располагаться шляпка. Для размещения отвертки можно использовать и обычное сверло, но в этом случае необходимо подготовить места для шейки крепежа и его головки.
