Интервалы регулирования давления:
Строительный порталСимптомы неисправного гидроаккумулятора
Пусть минимально допустимое давление в системе (отопление для расширительного бака, гидравлика для гидроаккумулятора при срабатывании реле и включении насоса) составляет Х атм. Тогда оптимальное давление в установке в условиях отсутствия воды (она пуста) должно составлять 90% от X. Давление следует проверять, полностью слив воду. В противном случае измерение ничего не даст.
Как правило, воздух может постепенно выходить из аккумуляторов давления и расширительных баков. Однако трудно регулярно проверять, достаточно ли воздуха. Для этого необходимо слить всю жидкость из устройства, что не всегда возможно. Однако существуют признаки, которые явно указывают на то, что воздух вышел. В случае с аккумулятором давления это означает, что насос включается слишком часто; в случае с расширительным баком давление в системе значительно изменяется при изменении температуры теплоносителя. Поэтому, как только сосуд установлен, измерьте, насколько изменяется давление при полном нагреве теплоносителя в системе, запишите это значение и затем следите за тем, чтобы оно не увеличивалось слишком сильно, подкачивая при необходимости. Для аккумулятора измерьте время между включением и выключением насоса и убедитесь, что это время остается постоянным.
Различия в конструкции
Прежде всего, важно понимать, что гидроаккумулятор и расширительный бак, несмотря на утверждения некоторых недобросовестных менеджеров, – это не одно и то же. Их конструктивные различия обусловлены особенностями их применения. Установка расширительного бака в качестве аккумулятора давления может привести к неприятным последствиям.
Идея заключается в том, что в расширительном баке системы отопления мембрана делит внутренний объем пополам. Первоначально воздух, закачанный в нижнюю половину, создает давление, достаточное для полного прижатия мембраны к внутренней поверхности. По мере повышения температуры теплоносителя его объем увеличивается, давление возрастает, и вода начинает поступать в верхнюю половину, сжимая мембрану. Соответственно, воздух в нижней половине сжимается. Гидравлический аккумулятор отличается тем, что имеет мембрану в виде цилиндра, где вода не соприкасается с внутренними стенками.

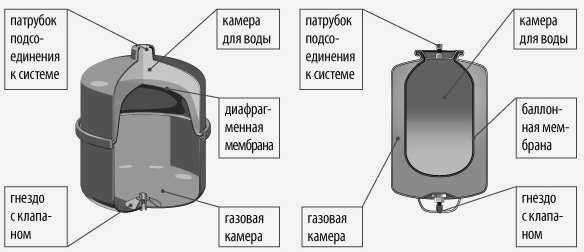

Закрытые расширительные баки: с мембраной, с цилиндрической мембраной
Рассматривая различия между расширительным и напорным баком, важно понимать, что они работают в разных условиях. Изменение объема жидкости в системе отопления незначительно, более того, оно происходит медленно, без резких скачков. Однако температура может достигать 90°C. Поэтому первое требование к такой мембране – устойчивость к длительному воздействию высоких температур.
Для мембраны цилиндра в аккумуляторе холодной воды термостойкость не так важна, но способность выдерживать частое растяжение/сжатие имеет решающее значение.
К сожалению, не существует универсального материала, который был бы одинаково устойчив к высоким температурам и регулярному растяжению. Мембраны в современных расширительных баках изготавливаются именно из таких материалов:
Давление воздуха в гидроаккумуляторе.

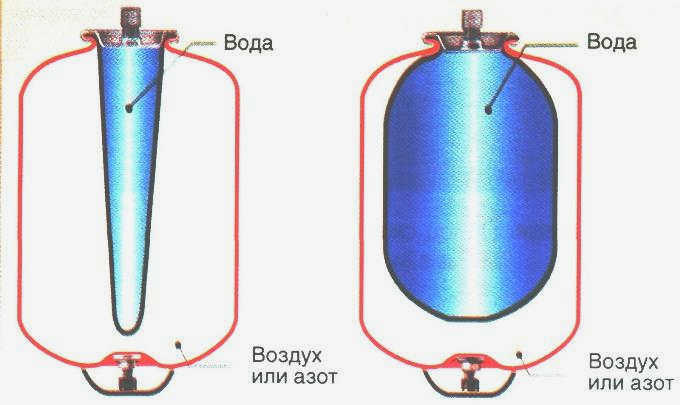

Те, кто уже имеет представление о конструкции гидроаккумулятора, знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачивается воздух.
Давление воды внутри мембраны создается насосом и только насосом, а диапазон настроек давления (Pна и Poff.), в котором работает вся система водоснабжения.
Максимальное давление воды, на которое рассчитан аккумулятор, указано на его заводской табличке. Обычно это давление составляет 10 бар, что достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлических характеристик насоса и настроек системы, но давление воздуха между мембраной и корпусом зависит от самого гидроаккумулятора.
Заводское давление воздуха:
Каждый гидроаккумулятор поставляется с закачанным на заводе воздухом. В качестве примера приведены заводские значения закачки воздуха для итальянских аккумуляторов давления Aquasystem:
| 24-150 л | 1,5 бар |
| 200-500 л | 2 бар |
| Указанные значения могут отличаться в зависимости от производителя. | |

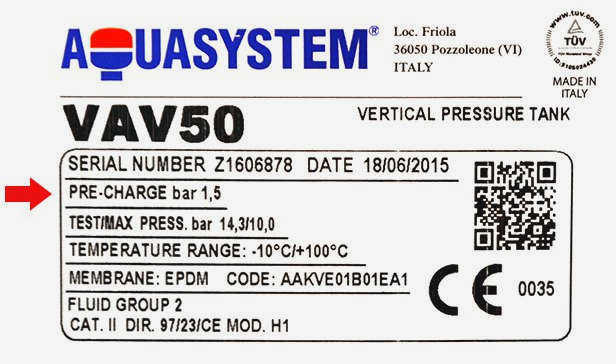

Фактическое предварительное давление воздуха также указано на этикетке гидроаккумулятора (предварительное давление).
Каким должно быть давление воздуха в гидроаккумуляторе?
Для систем водоснабжения с реле давления:
Давление воздуха в гидроаккумуляторе должно быть на 10% ниже давления включения насоса.
Соблюдение этого условия обеспечивает минимальное количество остаточной воды в гидроаккумуляторе при включении насоса, обеспечивая непрерывный поток.
Политика конфиденциальности
Интернет-магазин Vodomaster.ru ценит доверие своих клиентов и заботится о сохранении их личной (персональной) информации в тайне от мошенников и третьих лиц. Политика конфиденциальности призвана обеспечить защиту персональных данных, предоставленных пользователями, от доступа третьих лиц.
Основной целью сбора персональных (личных) данных является обеспечение надлежащей защиты информации Пользователя, включая персональные данные, от несанкционированного доступа и раскрытия третьим лицам, повышение качества обслуживания и эффективности взаимодействия с клиентами.
1. ОСНОВНЫЕ ПОНЯТИЯ
Сайт – Интернет-магазин "Vodomaster.ru", расположенный в сети Интернет по адресу: vodomaster.ru
Пользователь – Пользователь – это физическое или юридическое лицо, размещающее свои персональные данные с помощью любой формы обратной связи на сайте с целью предоставления данных Администрации сайта.
Форма обратной связи – Специальная форма, в которой Пользователь размещает свои персональные данные с целью предоставления данных Администрации сайта.
Учетная запись пользователя – Учетная запись пользователя, позволяющая идентифицировать (авторизовать) пользователя с помощью уникального имени и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем в процессе регистрации.
2. ОБЩИЕ ПОЛОЖЕНИЯ
2.1 Настоящая Политика в отношении обработки персональных данных (далее – "Политика") разработана в соответствии с пунктом 2 части 1 статьи 18.1 Федерального закона Российской Федерации "О персональных данных" № 152-ФЗ от 27 июля 2006г. (далее – "Закон") и описывает способы использования и хранения Интернет-магазином "Водомастер.ру" конфиденциальной информации Пользователей, посещающих сайт vodomaster.ru.
2.2 Предоставляя частную информацию интернет-магазину "Vodomaster.ru" через Сайт, вы добровольно соглашаетесь на передачу, использование и раскрытие вашей личной информации в соответствии с условиями настоящей Политики конфиденциальности.
Каким должно быть давление в баке
Скважина пробурена, соответствующим образом, затем идет система скважины, либо кессон, либо адаптер, потому что нам нужно провести воду в дом. И одной из частей системы является установка аккумулятора давления с автоматикой. В этой статье мы рассмотрим, как правильно подобрать давление для системы, чтобы напор воды был достаточным, а также рассмотрим, как выбрать гидроаккумулятор для для комплектации скважины, с адаптером или без него. и без, а также как установить оборудование. В одной части гидравлического аккумулятора находится резервуар со сжатым воздухом, другая часть заполнена водой. Воздух в резервуаре находится под давлением – заводская установка составляет 1,5 атм. Это давление не зависит от объема – в случае с 24-литровым и 150-литровым баком оно одинаково. Максимально допустимое давление может быть выше или ниже, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Первоначальная проверка и корректировка давления
Перед подключением аккумулятора давления к системе рекомендуется проверить давление в аккумуляторе. От этого значения зависят настройки реле давления, а давление могло упасть во время транспортировки и хранения, поэтому контроль крайне желателен. Проверьте давление в гидравлическом резервуаре Можно использовать манометр, подключенный к специальному входу в верхней части резервуара (емкостью 100 литров и более) или установленный в нижней части резервуара как одна из частей трубопровода. Автомобильный манометр может быть подключен временно в целях контроля. Обычно он имеет небольшую погрешность и прост в использовании. Если его нет, можно использовать обычный водяной манометр, но он обычно не точен. Давление в аккумуляторе можно увеличивать или уменьшать по мере необходимости. Для этого в верхней части бака имеется штуцер. К муфте можно подключить автомобильный или велосипедный насос и при необходимости увеличить давление. Если необходимо выпустить воздух, клапан фитинга можно согнуть тонким предметом, чтобы выпустить воздух.
Как выбрать

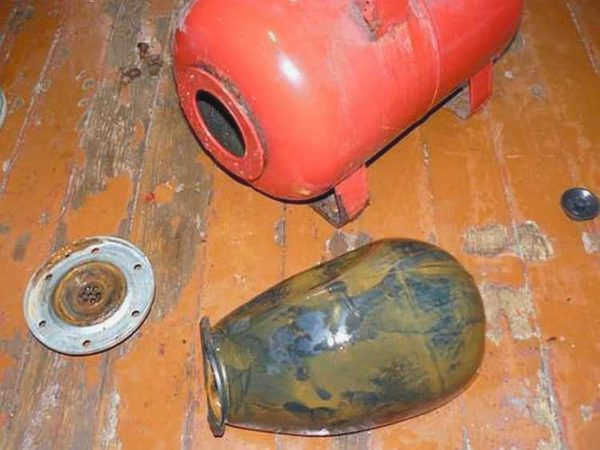

Основным рабочим органом резервуара является мембрана. Качество материала мембраны определяет срок ее службы. В настоящее время лучшими считаются мембраны, изготовленные из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в мембранных баках. В тех, где установлена "груша", вода контактирует только с резиной, и материал корпуса не имеет значения. Что действительно важно в баках-грушах, так это фланец. Обычно он изготавливается из оцинкованного металла. В этом случае важна толщина металла. Если она составляет всего 1 мм, то примерно через полтора года эксплуатации в металлическом фланце появится отверстие, бак потеряет герметичность и система перестанет работать. И гарантия всего один год, хотя заявленный срок службы составляет 10-15 лет. По истечении гарантийного срока фланец сгниет. Приварить его невозможно – металл очень тонкий. Придется искать новый фланец в сервисах или покупать новый бак. Поэтому, если вы хотите, чтобы батарея прослужила долго, ищите фланец из толстой оцинкованной стали или тонкий, но из нержавеющей стали.

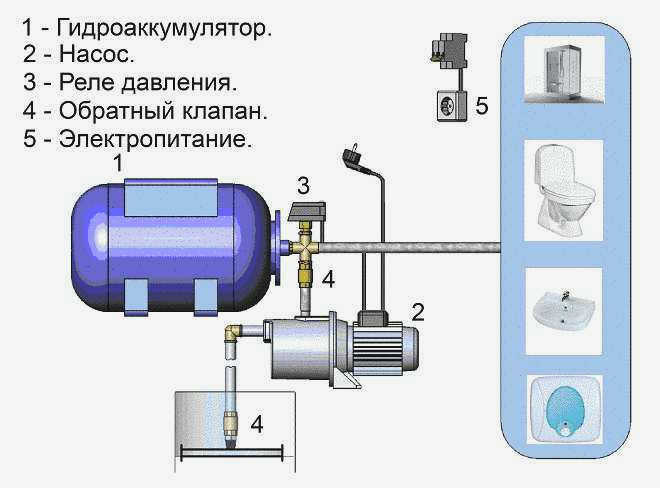

Как правило, частная система бытового водоснабжения состоит из
- насос
- гидроаккумулятор
- реле давления;
- обратного клапана.
В этой системе также может присутствовать манометр для контроля давления, но это устройство не является необходимым. Его можно периодически подключать для тестовых измерений.
С пятипроводным соединением или без него

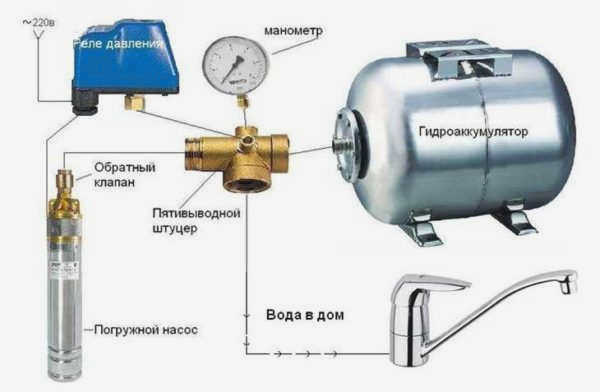

Если используется поверхностный насос, рядом с ним устанавливается аккумулятор давления. В этом случае обратный клапан устанавливается во всасывающем трубопроводе, а все остальные устройства – в пучке. Обычно они соединяются пятипроводным соединением.
Как настроить аккумулятор на правильное давление
Что нужно сделать перед регулировкой
Перед регулировкой расширительного бака важно знать, нужна ли вообще его регулировка. Для этого измерьте фактическое давление воздуха в баке и сравните его с расчетным.
Перед измерением компрессии воздуха необходимо слить воздух из системы. В противном случае будут получены неверные данные. Показания манометра "воздух" будут близки к давлению воды в системе.
Чтобы проверить правильность значения давления воздуха, сначала отключите насос от электросети, а затем откройте ближайший к насосу водяной клапан. Подождите, пока вода сольется (давление снизится).
Как настроить аккумулятор давления
В корпусе расширительного бачка находится ниппель с золотником – такой, как на автомобильном колесе. Ниппель обычно закрыт пластиковой крышкой или колпачком.

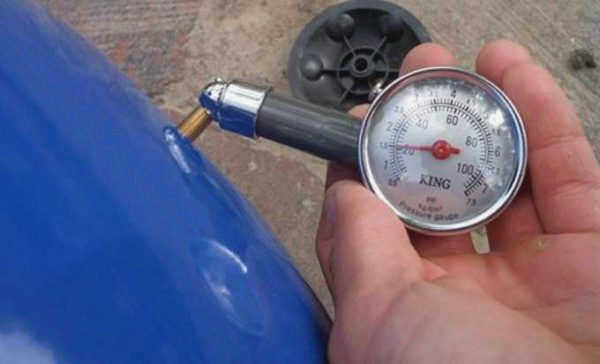

Чтобы отрегулировать давление воздуха в расширительном бачке, снимите колпачок с ниппеля, повернув его против часовой стрелки. Измерьте давление с помощью отдельного манометра или автомобильного насоса с манометром.
- Если давление воздуха в бачке ниже расчетного, долейте воздух.
- Если оно ниже, спустите излишки воздуха, нажав на язычок золотника.
На этом регулировка завершена. Как видите, все очень просто. Не существует стандартного давления для аккумулятора давления объемом 12, 24, 50, 80 или 100 литров. Этот параметр является расчетным и зависит от настройки насоса, давления в системе отопления или водоснабжения и рассчитывается по простой формуле в минуту.
Как часто следует проверять давление и наличие воздуха в расширительном бачке?
Регламентированной периодичности проверки не существует, поэтому поделюсь своим практическим опытом.
- Если отопление или водоснабжение используется сезонно, то давление в напорном баке проверяется перед началом сезона.
- Если насосная станция используется круглый год, то ее проверяют два раза в год.
Проверять параметры чаще не имеет смысла. Частые включения и выключения насоса могут стать причиной внеплановой проверки давления воздуха в расширительном баке. Иногда золотниковый клапан начинает стравливать воздух и требует замены.
Оптимальные параметры
Основные факторы, от которых зависит работа водораспределительной сети и срок службы гидравлического оборудования, следующие:
- Правильный расчет максимального и минимального давления, при котором насос должен включаться (выключаться).
- Давление в воздушном резервуаре должно быть установлено правильно.
Предварительное давление воздуха должно составлять от 1,5 до 2 бар (в зависимости от объема резервуара). Давление воздуха, которое должно использоваться в сочетании с конкретным насосом, определяется заводской настройкой реле давления. Среднее давление, при котором насос включается, составляет от 1,4 до 1,8 бар. Порог отключения обычно составляет от 2,5 до 3 бар. Оптимальное значение давления воздуха должно быть на 10-12% ниже, чем давление включения насоса.
Если эти требования соблюдены, то при выключении гидравлического насоса в аккумуляторе накапливается определенное количество воды для поддержания достаточно постоянного напора до следующего включения насоса.

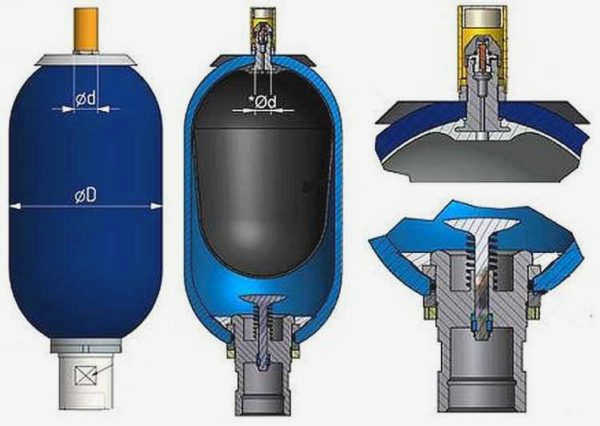

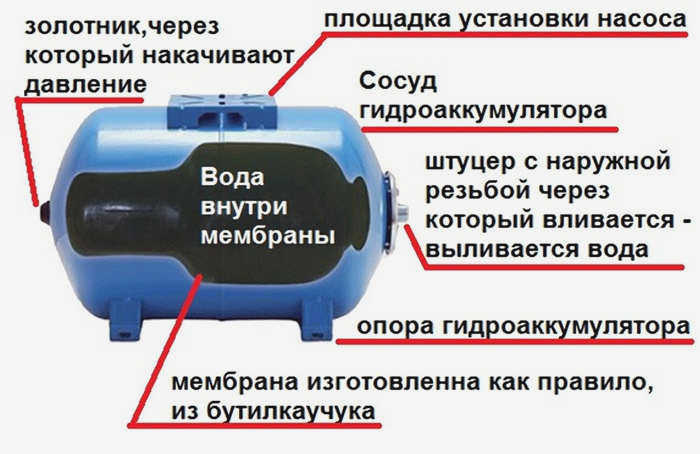

Аккумулятор сконструирован следующим образом
Корпус разделен на две камеры, одна из которых предназначена для воды, а другая – для воздуха.
Вода не соприкасается с металлическими поверхностями корпуса, поскольку она содержится в мембране водяной камеры, которая изготовлена из прочного материала бутилкаучука, устойчивого к бактериям и отвечающего всем гигиеническим и санитарным нормам для питьевой воды.
В воздушной камере имеется пневматический клапан для регулирования давления. Вода поступает в аккумулятор через специальное резьбовое соединение.
Аккумулятор должен быть установлен таким образом, чтобы его можно было легко снять в случае ремонта или технического обслуживания без слива всей воды из системы.
Диаметры соединительной трубы и напорного патрубка должны быть по возможности одинаковыми, чтобы избежать нежелательных гидравлических потерь в трубопроводе.
Мембраны для аккумуляторов давления емкостью более 100 литров содержат специальный клапан для выпуска воды. Небольшие гидравлические аккумуляторы, не имеющие такого клапана, должны быть оснащены устройством для удаления воздуха в системе водоснабжения, например, тройником или клапаном для перекрытия основной линии водоснабжения.
Давление в воздушном клапане гидроаккумулятора должно составлять 1,5-2 атм.
