В химической промышленности он используется при производстве сложных кислот и взрывчатых веществ. В целлюлозной промышленности кислород используется для очистки и отбеливания бумаги, а в рыбной промышленности – для обогащения водоемов. В авиации газ используется для окисления ракетного топлива.
Давление в кислородном баллоне: характеристики баллона

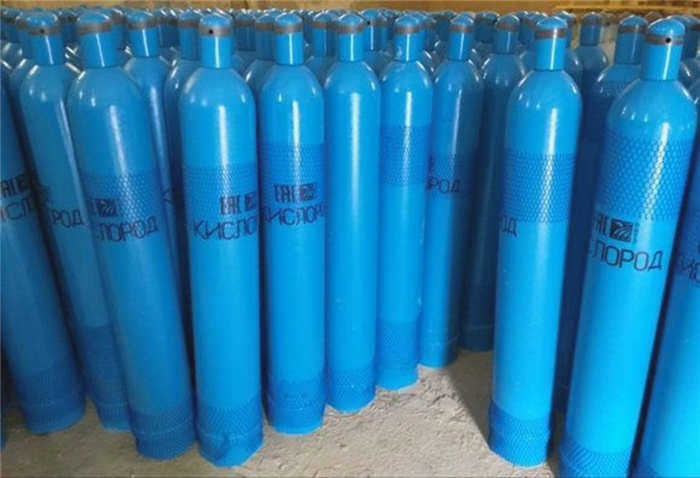

Кислород – популярный окислитель, используемый при сварке, резке металла или в медицине. Максимальное давление в 40-литровом кислородном баллоне составляет 150 кг/см2, минимальное – 125. Летучее сырье не имеет запаха и цвета, но обладает отличными горючими свойствами. Из-за опасности взрыва газ транспортируется в специальных баллонах, кроме того, очень важно знать все о допустимом уровне давления внутри баллона. Об этом мы поговорим в следующих главах.
Параметры баллона
В процессе окисления кислород выделяет в атмосферу большое количество тепла. Избыток энергии может вызвать пожар или детонацию (взрыв). Баллоны – это безопасный контейнер, который облегчает переноску при использовании вещества. При выборе контейнера необходимо учитывать 3 параметра.
Конструкция

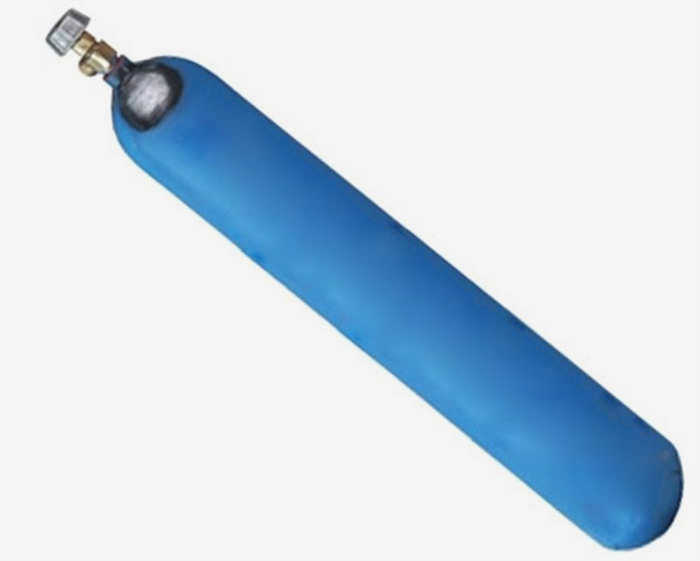

Кислородные баллоны изготавливаются бесшовным способом из высоколегированных или углеродистых марок стали. Толщина стенок контейнеров составляет 6-8 мм. Баллоны выполнены в форме цилиндра с закруглением на одной из сторон. Емкость имеет выпуклое дно. На дне имеется металлическая полоса, помогающая удерживать продукт в вертикальном положении.
В области горловины имеется кольцо для крепления предохранительного колпачка. Устройство устанавливается на верхней части клапана. Оно защищает от попадания взрывоопасных компонентов и редуктор от механических повреждений.
Читайте также:
Все о давлении в баллонах с углекислым газом
Важной принадлежностью кислородного баллона является вентиль. Устройство изготовлено из латуни. Медно-цинковый сплав по химическим свойствам намного превосходит другие металлы. Этот материал обладает высокой устойчивостью к окислению и коррозии, что крайне важно при работе с газом.
Штампованный латунный вентиль является запорным элементом, с помощью которого элемент соединяется с кислородным баллоном. В нижней части корпуса находится резьбовой шток с горловиной, а сбоку – раструб для трубки. Между баллоном и элементом ввинчиваются клапан и муфта, а между элементами помещается медная прокладка.

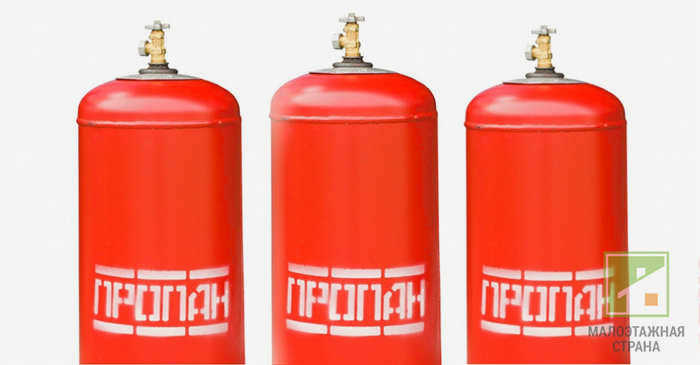

Характеристики давления пропановых баллонов
Давление сжиженного газа позволяет ему свободно поступать из баллона к газовой горелке, но через регулятор, и от того, какое давление в пропановом баллоне, частично зависит качество горения. Оно измеряется в кгс/см2 (килограммовая сила на квадратный сантиметр), атм (атмосфера) и МПа (мегапаскаль). Поскольку молекулы сжиженного пропана находятся в постоянном хаотическом движении, он заполняет баллон равномерно, т.е. давление всегда будет одинаковым в верхней и нижней части баллона. Номинальное значение при заполнении баллона должно составлять 1,6 МПа, или 15,791 атм, или 16,3154592 кгс/см2. Однако давление изменяется при различных условиях и зависит от состава газа (наличие присадок), наполнения баллона (давление уменьшается по мере уменьшения содержимого баллона) и температуры окружающей среды (давление увеличивается по мере увеличения температуры).
Читайте также:
Давление в кислородном баллоне: характеристики сосуда
Газовый баллон – это емкость с выходом и вентилем, но работать с ним можно только с помощью регулятора давления, который регулирует интенсивность выпускаемого потока. Хотя номинальное давление составляет 1,6 МПа, оно может незначительно изменяться в зависимости от емкости резервуара – чем меньше резервуар, тем меньшее давление требуется для выпуска газа. В настоящее время это оборудование широко распространено, и его основными пользователями являются частные лица, хотя иногда оно используется в промышленности.
Описание видео
Что такое давление в баллоне с пропаном.
Вот основные области применения баллонов со сжиженным пропаном:
- Баллоны со сжиженным пропаном для бытового использования необходимы, когда нет подключения к электросети, т.е. когда нет доступа к метану. Они используются для подключения к плитам (духовкам) и котлам со сменными соплами.
- В некоторых небольших производствах пропан используется для резки и сварки металлов.
- В качестве энергоносителя для автомобилей, который намного дешевле бензина или дизельного топлива.
Чтобы определить номинальное давление в баллоне, достаточно посмотреть на этикетку, которая должна быть прикреплена к вентилю после каждого технического освидетельствования. Помимо номинального давления, на ней должно быть указано минимальное остаточное давление, при котором баллон считается непригодным для использования до следующей заправки. Для определения количества оставшегося в баллоне газа, что очень важно для водителей, на выходе устанавливается стрелочный манометр, показывающий текущее давление в баллоне. Зная, каким должно быть номинальное давление и минимальное остаточное давление, с помощью простого арифметического расчета можно определить количество пропана в баллоне.
Если после заправки манометр показывает минимальное остаточное давление, это означает две вещи: либо утечку газа, либо неисправность самого измерительного устройства. Такое оборудование использовать нельзя!
Читайте также:
Как отапливать дом или дачу газом из баллона?
Что влияет на изменение давления в газовом баллоне
Дополнительная информация из этого раздела:
- Газовый баллон
- Ацетиленовый баллон 40 л, газовый баллон пнтц
Здесь вы можете отправить заказ на интересующее вас оборудование или задать вопрос, не отходя от компьютера. Обязательные поля отмечены звездочкой (*).
- Более 20 лет на рынке
- Доставка по России и странам СНГ
- Более 20000 товаров
- Гарантийное обслуживание
- Посетите наш каталог
- О компании
- Новости
- Сервис
- Связаться с
- Оставить сообщение
- Выбор города
- Челябинск (351) 700-77-39
- Карта сайта
Copyright © ООО "Управляющая компания "Афалина", 2022.
Полное или частичное воспроизведение содержания данного сайта запрещено.
Политика персональных данных.
Инспекция газового баллона.
Инспекция – это процесс определения того, как долго емкость может использоваться для газа и при каких обстоятельствах ее следует использовать. Когда контейнер принимается на проверку, проводится внутренний осмотр, измеряется вес, изготавливаются клапаны и переходники, затем следует очистка и дегазация.
Все стенки внутри и снаружи проверяются на наличие шероховатостей, ржавчины, трещин и других механических повреждений. Затем газовый баллон моют, дезинфицируют, красят и снова проверяют его вес и емкость.
Это делается для того, чтобы убедиться в отсутствии повреждений стенок и принять решение о дальнейшем использовании баллона. Если емкость увеличилась на 1,5% или более, а вес уменьшился на 5%, баллон можно использовать, но при более низком давлении. Если значения противоположные, то использование такого цилиндра запрещено.
Затем, во время проверки, проводится гидравлическое испытание. Контейнер подключается к давлению, во много раз превышающему рабочее. Это позволяет проверить стенки на предмет износа. Затем резервуар просушивается. Наконец, газовый баллон должен быть промаркирован.
Как проверить объем газового баллона и количество кислорода в кубических метрах?

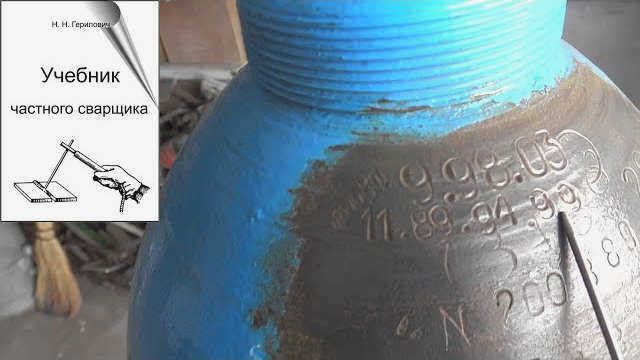

Часто все характеристики и материалы, относящиеся к компании-производителю, указаны на стальной этикетке, прикрепленной к верхней части баллона, где содержатся данные об объеме. Он указан в стандартной единице измерения – литре, но вес одного кубического метра может варьироваться в зависимости от типа газа.

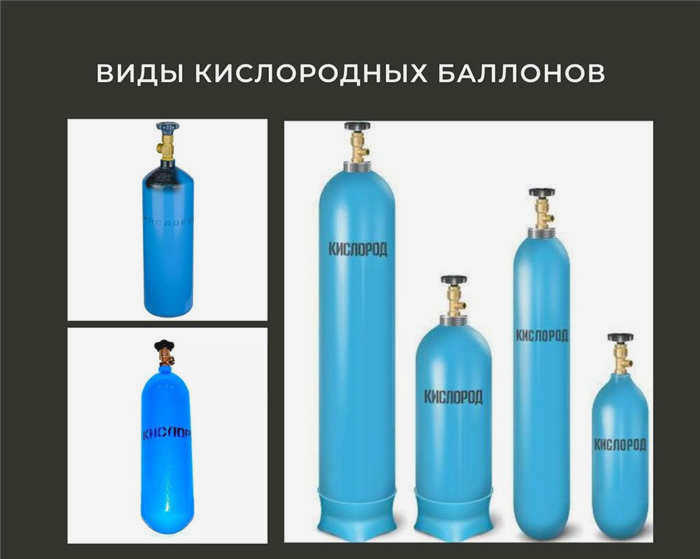

Контейнеры, содержащие кислород, могут иметь средний или малый объем.
Чтобы определить оставшуюся массу газа в кубических метрах, необходимо знать начальное давление в газовом баллоне, которое считывается на манометре. Необходимо рассчитать число для измерения объема на основании показаний манометра и таблиц.
Умножьте значение стандартного объема, который измеряется в кубических дециметрах. Вес полного объема баллона указан на этикетке.
Сколько килограммов газа содержится в 50-литровом баллоне?
Сколько газа находится в баллоне? Баллон имеет емкость 50 литров. В баллоне содержится 21,5 кг*.

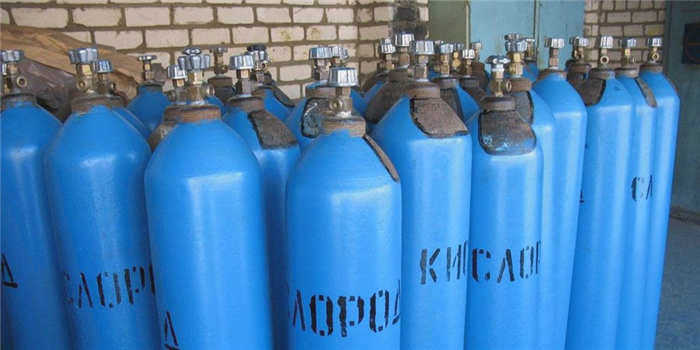

Кислородный баллон 40 л (новый), ГОСТ 949-73 Кислородный баллон 40 л изготовлен из среднелегированной стали марки 30ХГСА 45 Д и предназначен для хранения и использования технического кислорода. Данное изделие отвечает всем требованиям ГОСТ 949-73, согласно которому:
Вес баллона 67 кг Диаметр баллона 219 мм, толщина стенки 5,2 мм, длина корпуса 1400 мм Бесшовный баллон выдерживает давление до 150 бар (14,7 МПа) Корпус вентиля изготовлен из латуни, резьба – правая C Диапазон рабочих температур -40 C o +50 C o,
Кислородный баллон объемом 40 литров поставляется готовым к использованию, пустым, на основании, позволяющем устанавливать его вертикально, вместе с копиями сертификатов соответствия и разрешений. Срок службы 40-литровых бесшовных баллонов из легированной стали со средним давлением до 150 бар составляет 40 лет (при регулярных аттестациях каждые 5 лет).
Сколько кислорода содержится в 40-литровом баллоне?
Различные производители указывают количество кислорода в баллоне от 6,0 м 3 до 6,5 м 3, Согласно ГОСТ 5583-78 Кислород газообразный ТЕХНИЧЕСКИЙ И МЕДИЦИНСКИЙ (ссылка на документ), объем газообразного кислорода в баллоне (V) в кубических метрах при нормальных условиях рассчитывается по формуле: V = K 1 -V 6,
Читайте также: Какие существуют приборы для измерения давления?
где V 6 – объем баллона, дм 3, Для расчета используется среднестатистическое значение объема баллона не менее 100; K 1 – коэффициент для определения объема кислорода в баллоне при нормальных условиях, рассчитывается по формуле:
где Р – давление газа в баллоне, измеренное манометром, кгс/см2 ; 0,968 – коэффициент перевода технических атмосфер (кгс/см2 ) в физические атмосферы; t – температура газа в баллоне, °С; Z – коэффициент воспламеняемости кислорода при температуре t.
Коэффициент К 1 при давлении в баллоне 150 кг/см2 и температуре 20 °C равен 0,156. Это означает, что при давлении в баллоне 150 кг/см2 и температуре 20 °C стандартный 40-литровый баллон должен содержать 40х0,156=6,24 м3 кислорода. Однако средняя вместимость баллона при отборе не менее 100 реальных баллонов составляет 40,7-41 литр.
- Это означает, что в стандартном 40-литровом баллоне должно быть 40,85х0,156=6,37 м3 кислорода при давлении в баллоне 150 кг/см2 и температуре 20°C.
- Согласно ГОСТ 5583-78 ТЕХНИЧЕСКИЙ И МЕДИЦИНСКИЙ ОПЕРАЦИОННЫЙ ГАЗ КИСЛОРОД, допустимое наполнение баллона при температуре 20 °C составляет 150 ± 5 кг/см2 (145-155).
- При допустимом уровне заполнения баллона при температуре 20 °C в баллоне может находиться от 6,12 до 6,53 м³ кислорода, что соответствует 8,14-8,69 кг.
Кислород в баллоне. То же самое справедливо для аргона и азота.
Как определить количество кислорода в баллоне?
С помощью манометра – Большие газовые баллоны оснащены манометром – прибором для измерения давления. Можно определить количество газа, оставшегося в баллоне, умножив показания манометра в атмосферах на объем баллона. Результат будет приблизительным, так как давление в баллоне зависит не только от количества газа, но и от его физико-технических свойств, а также от температуры окружающей среды.
