Что касается статического электричества, то оно не опасно для жизни. Человеческое тело может почувствовать только жжение, вызванное искровым разрядом. Наибольшую опасность для человека представляет переменный ток. Опасное напряжение для человека составляет более 50 вольт, а при неблагоприятных условиях (например, влажности) – более 12 вольт. Опасный ток составляет 50 мА. Это сила тока, которая может привести к травме, а 5-секундное воздействие может оказаться смертельным для человеческого организма.
Напряжение и ток во взрывоопасных зонах. Основные положения по использованию безопасного напряжения в быту
Правила техники безопасности при эксплуатации электроустановок распространяются на работников организаций независимо от форм собственности и организационно-правовой формы, занятых обслуживанием электроустановок, выполняющих наладочные, ремонтные, испытательные и измерительные работы.
Настоящие правила распространяются только на действующие электроустановки.
Части электроустановок, которые должны быть заземлены, система заземления
Читайте также: Как защитить электрооборудование с помощью специальных устройств
К частям, которые должны быть заземлены, относятся:
Корпуса электрических машин, трансформаторов, аппаратов, светильников и т.д;
Приводы электрооборудования;
Вторичные обмотки измерительных трансформаторов;
Каркасы распределительных щитов, панелей и шкафов управления;
Металлические кожухи для силовых кабелей, стальных кабелепроводов и других металлических конструкций, связанных с установкой электрооборудования;
Металлические кожухи для мобильного и переносного электрооборудования.
Система заземления
1 Заземление токоведущих частей должно быть установлено сразу после того, как будет проверено отсутствие напряжения.
2 Переносное заземляющее устройство следует сначала подключить к заземлителю, а затем, убедившись, что оно обесточено, поместить на токоведущие части.
Снятие переносного заземляющего устройства следует производить в обратном порядке: сначала снять его с токоведущих частей, а затем отсоединить от заземлителя.
3 Установку и снятие переносного заземляющего устройства на электроустановках выше 1000 вольт следует выполнять в диэлектрических перчатках и с использованием изолирующей штанги. Закрепите переносные клеммы заземления с помощью того же стержня или непосредственно руками в диэлектрических перчатках.
Как электричество может воздействовать на тело человека?
Электричество может распространяться, как только оно вступает в контакт с телом. Для того чтобы электричество проникло в тело, необходима точка "входа", и тогда ток оказывает раздражающее действие на тело, проходя через него. Например, воздействие тока на человеческое тело делится на несколько типов:
- Термическое, при котором происходит ожог.
- Механическое, при котором происходит разрыв мягких тканей.
- Химическое – это собственно электролиз.
В результате поражения электрическим током у человека могут непроизвольно сокращаться мышцы, парализоваться дыхание и останавливаться сердце.
Условия для возникновения электрического тока
- Наличие носителей заряда. Что на самом деле называется электрическим током. Обратите внимание на намеренное использование безымянного термина "частица". Как станет ясно позже, для этого есть веские причины.
- Разность потенциалов. В более общем случае электрическое поле, характеризующееся разностью потенциалов между двумя точками, т.е. напряжением.
- Замкнутая цепь. Заманчиво заменить его словом "проводник", но проводящее вещество не обязательно является проводником, и не существует движения заряда без начала и конца, оттока – источника.
Но что мы на самом деле знаем об этом?
Читайте также: Сечение кабеля заземления для частного дома
Электрическое напряжение – это физическая величина, равная работе электрического поля по перемещению единичного заряда из одной точки в другую.
Учебник физики 8 класс.
На мой взгляд, лучше представлять напряжение как разность потенциалов. Сток – источник. Плюс – минус.
Носителю заряда требуется тем больше энергии, чем больше препятствий он встречает на своем пути.
Прекрасным примером этого, в полном смысле этого слова, является линейный электрический разряд. Для преодоления сопротивления воздуха, который считается диэлектриком, требуется разность потенциалов в десятки миллионов вольт.
Опасно ли напряжение само по себе?
Во-первых, все мы находимся в поле огромного электрического напряжения Земли, составляющего около 300 кВ. Напряжение на поверхности составляет в среднем 130 В/м.
Каковы ощущения? То же, что и раньше, то есть само по себе электрическое напряжение не может быть ни опасным, ни безопасным. Оно является лишь одним из условий возникновения и существования электрического тока.
Какой вид тока опасен для людей?
Напряжение само по себе не опасно. Опасен ток, который протекает через тело человека. Он зависит не только от потенциала, но и от сопротивления кожи в месте контакта и других факторов:
- сухая обувь, чистые руки и деревянный пол снижают риск получения травмы;
- Питье перед работой также снижает сопротивление и увеличивает вредную мощность высокого напряжения.
Интересно! Хотя напряжение на электродах ионизатора воздуха достигает 25 кВ, контактный ток настолько мал, что не ощущается человеком.
При тех же условиях переменный ток считается более вредным. Это связано с тем, что опасный для человека ток зависит от вида напряжения – безопасное значение для переменного тока, на которое настроен автоматический выключатель УЗО, составляет 10 мА, в то время как для постоянного тока опасное воздействие начинается при 50 мА, что является максимумом для работы прибора электрофореза.
Помимо величины тока, протекающего через тело, степень воздействия зависит от пути тока и продолжительности времени, в течение которого пострадавший находится в контакте с токоведущими частями.
Но почему переменный ток опаснее постоянного? Существует несколько факторов, которые делают воздействие тока более опасным:
- Постоянный ток вызывает сокращение мышц при прохождении через тело. Это менее опасно, чем сокращение и диастола мышц при воздействии переменного тока. Поэтому, чтобы нанести такой же вред здоровью, сила постоянного тока, а значит и напряжение, должны быть в несколько раз выше, чем у переменного тока.
- Смертельные электротравмы чаще всего возникают в результате фибрилляции сердца. Это состояние возникает в результате воздействия переменного тока и может потребовать реанимации и использования дефибриллятора. Когда человек подвергается воздействию постоянного тока, происходят сокращения сердечной мышцы, которые могут прекратиться, как только человек выйдет из-под напряжения.
- Существует распространенное мнение, что после воздействия переменного напряжения его легче снять. Это происходит потому, что воздействие заставляет мышцы периодически расслабляться. Эта версия была бы верна, если бы частота в розетке была 1-2 Гц, но при 50 Гц сокращения и диастолы происходят 100 раз в секунду, а паузы между сокращениями настолько коротки, что человек не успевает на них среагировать.

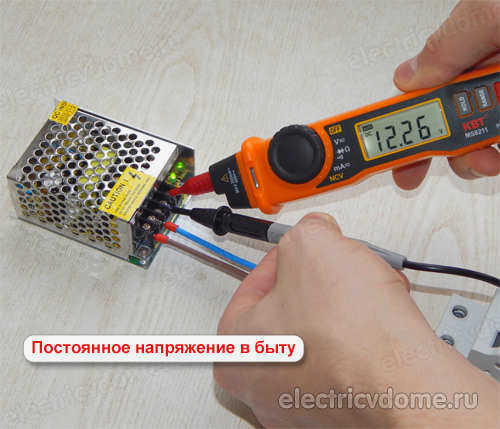

Постоянный ток: безопасность при низком напряжении
Электрическое напряжение любого вида безопасно только до определенного уровня. Например, провода от плоской батареи 3R12 4,5 В имеют кислый вкус при прикосновении языком, 9 В "Крона" вызывает болезненные ощущения, а провода от прикуривателя вообще нельзя пробовать языком, а сухими руками без порезов они вообще не ощущаются.
Аппарат для электрофореза, используемый в клиниках, имеет выходное напряжение = 60 В, что вызывает протекание через тело тока силой 50 мА. Это воздействие вызывает легкое покалывание. Одно и то же переменное напряжение, подаваемое через электроды и влажную марлю, может нарушить ритм сердцебиения. В связи с этим Постоянный ток напряжением до 48 В считается более безопасным, чем переменный ток.
| Важно! При ремонте зарядных устройств для мобильных телефонов и планшетов некоторые "мастера" проверяют работоспособность устройства языком. Несмотря на низкое напряжение в 5 В, некоторые неисправности в устройстве могут привести к тому, что на выходе будет потенциал в 220 В, поэтому такая проверка смертельно опасна. |
Постоянный ток: опасность при высоком напряжении
При напряжении выше 500 В постоянный ток так же опасен, как и переменный. Если человек подвергается воздействию постоянного напряжения, оно может вызвать повреждение сердца. Это относится не только к электросети, но и к заряженным конденсаторам большой емкости.
Энергии, накопленной в этом компоненте, достаточно, чтобы нанести вред здоровью. При сравнении двух напряжений нет однозначного ответа на вопрос, что опаснее – переменный или постоянный ток.
Это зависит от напряжения:
- переменный ток до 500 В может причинить больше вреда, чем постоянный;
- При 500 В оба напряжения более или менее одинаково опасны;
- При напряжении выше 500 В постоянный ток более опасен.
| Важно: Полностью безопасным является только низкое напряжение. Его величина зависит от типа помещения и указывается в БСС и ПУЭ. |

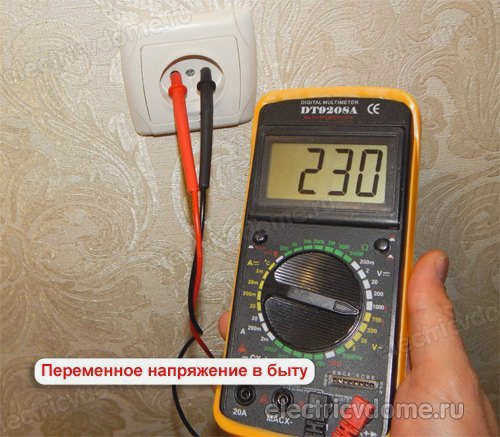

Как измерить напряжение в розетке с помощью мультиметра?

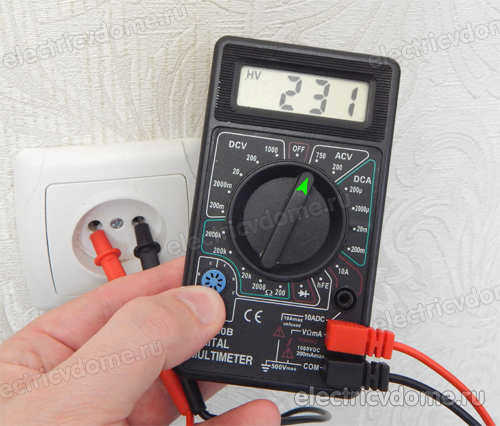

Самый простой способ проверить напряжение в розетке – воспользоваться мультиметром:

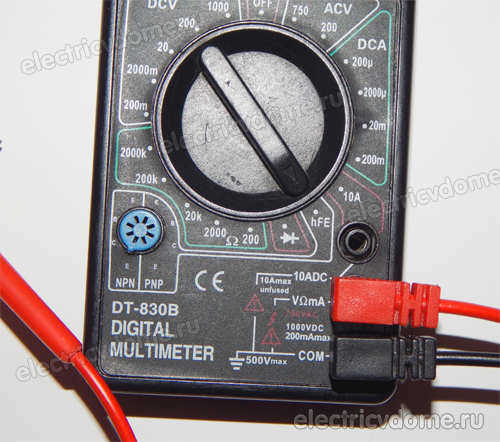

- 1. щуп подключается к клеммам или вставляется в гнезда COM и VΩmA, на некоторых типах приборов один из щупов должен быть подключен к клемме '*';
- 2. переключатель устанавливается в положение ACV, диапазон измерения выбирается 250, 500 или 750 В;
- 3. В приборах серии Soviet C переключателем устанавливается только диапазон, а для измерения переменного напряжения необходимо дополнительно нажать кнопку "~".
После подключения проводов, выбора диапазона и типа напряжения щуп вставляется в гнездо. Результат измерения сразу же отображается на дисплее цифрового прибора, в то время как показания аналогового вольтметра должны быть пересчитаны относительно значения диапазона.
| Важно: Во время измерения провода и щупы находятся под напряжением, поэтому не прикасайтесь к открытым клеммам! |
Какое напряжение в электрических розетках в разных странах мира?
В настоящее время в мире используются два уровня напряжения. В США более низкий – 100-127 В, а в Европе более высокий – 220-240 В. Кроме того, существуют две рабочие частоты – 50 Гц и 60 Гц. Все типы напряжений розеток в разных странах создаются комбинацией этих значений:
- В большинстве стран используется европейская система с комбинацией 220-240 В 50 Гц;
- Розетки в США, Японии и Южной Америке используют 100-127 В 60 Гц;
- В некоторых регионах Японии используется 110В 50Гц;
- Барбадос, Сальвадор, Тринидад 115 В 50 Гц.
В остальном мире в основном используется европейское напряжение 220-240 В 50 Гц. Кроме того, в мире есть несколько стран с различными вариантами напряжения и частоты, например, Филиппины, где используется 220-240В 60Гц.
Применение
Даже если стандартное напряжение розеток 220 В Розетки 220 В устарели и устарело, оно по-прежнему используется во многих электрических сетях.
Это относится и к бытовым приборам. Максимальное напряжениекоторое является максимально допустимым напряжением в сети 230 В – 253 В – может вывести из строя электроприбор на 220 В. Поэтому для защиты таких приборов следует использовать стабилизатор напряжения или AVR.
