Какое сечение кабеля нужно для розетки 220в

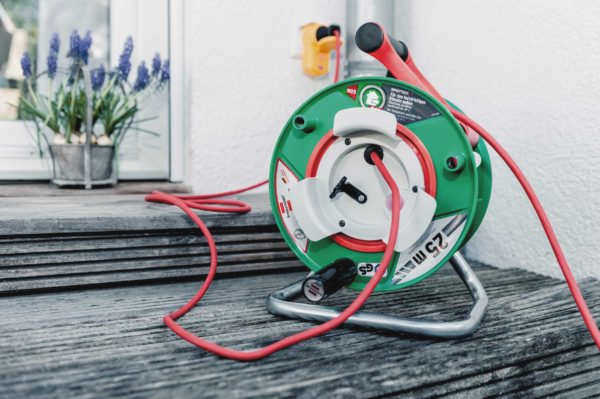

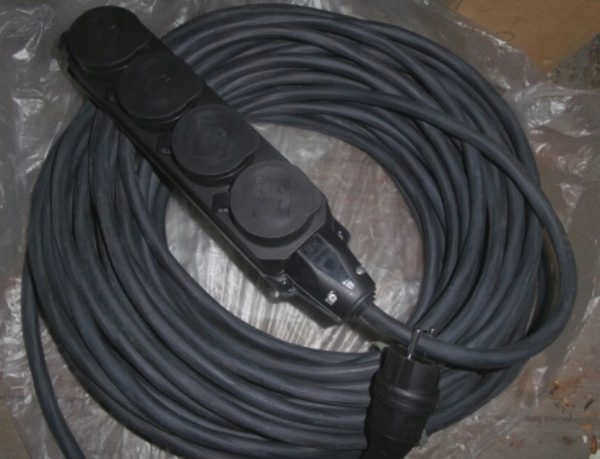

Этот удлинитель можно использовать как на улице, так и в помещении. Он имеет следующие характеристики:

Как правильно выбрать марку и сечение кабеля для удлинителя?

Несмотря на тщательное планирование расположения и количества розеток в помещении, никто не застрахован от необходимости использования удлинителей. А на строительных площадках и в сельской местности они просто незаменимы. Однако заводские устройства не всегда способны решить проблему из-за недостаточной длины или несоответствия допустимого номинала тока. Поэтому давайте рассмотрим, как выбрать удлинитель самостоятельно.

Электрический удлинитель предназначен для подачи питания к электроприборам, находящимся вдали от розеток. На рынке представлено большое количество удлинителей, различающихся по сечению и длине используемого кабеля. Однако при самостоятельной прокладке удлинительного кабеля получается надежное, качественное и безопасное устройство. При этом подбирается необходимая длина провода, что позволяет избежать проблемы нехватки или избытка проводов.

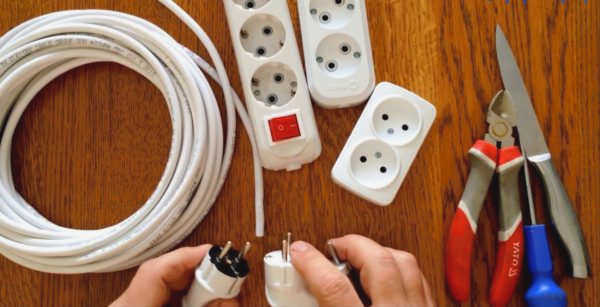

Чтобы сделать удлинительный кабель своими руками, необходимо подготовить:

• кабель
• блок розеток;
• складную вилку.

Также вам понадобится минимальный набор инструментов. Сборка удлинителя занимает около двадцати минут. Ниже приводится пошаговый процесс изготовления удлинителя:

1. Сначала необходимо снять верхнее защитное покрытие кабеля, примерно пять сантиметров.
2. Затем с концов каждого отдельного провода снимается по одному сантиметру изоляционного слоя.

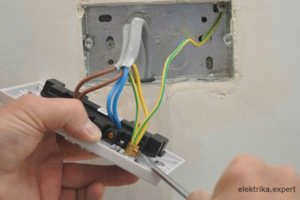

3. Подготовленные таким образом провода подключаются к клеммам удлинительной розетки с одной стороны и к вилке с другой. Обеспечьте хороший контакт, крепко затянув клеммы, а также зафиксировав изолированный провод специальным зажимом внутри вилки. В противном случае контактная часть нагреется и со временем будет повреждена.
4. Убедитесь с помощью мультиметра, что корпус не поврежден.
5. Установите на место защитные крышки вилки и удлинителя, закрепив их крепежными элементами.

Указания по выбору проводов для жгута проводов

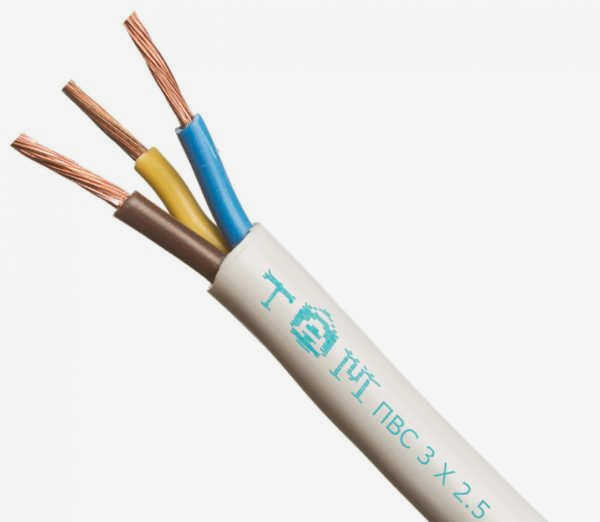

Для изготовления защитного кожуха рекомендуется использовать трехжильный провод с мягкой изоляцией. Один проводник предназначен для защитного заземления. Обычно он имеет желто-зеленый цвет. Предпочтение следует отдавать медным проводникам с двойной изоляцией, желательно с резиновым покрытием. Это связано с эксплуатационными факторами: трением, изгибом, температурными воздействиями, механическими нагрузками на изоляционный слой и т.д.

Разновидности удлинителей

Теперь рассмотрим наиболее практичные варианты кабелей, которые могут использоваться в удлинителе, и как выбрать необходимое сечение.

Марка КГ

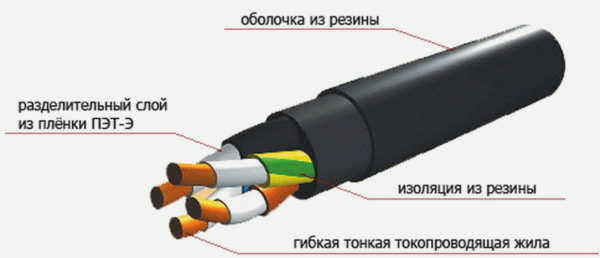

Морозостойкий тип кабеля, который рекомендуется использовать на открытом воздухе, но без длительного прямого воздействия ультрафиолетовых лучей. Они вызывают повреждение защитного резинового покрытия токопроводящих жил. Этот тип кабельной линии идеально подходит для носителей, которые часто подвергаются изгибам и раздавливанию. Такие условия типичны для строительных площадок.

Тип KG подходит для температур от -40 до +50 градусов Цельсия. Допустимое количество циклов изгиба составляет не менее 30 000, а срок службы – четыре года.

Марка KGH

Может использоваться под воздействием агрессивных агентов. К ним относятся различные химикаты, масла и искры. Основные технические параметры:

• Диапазон рабочих температур – от – 30 до + 50;
• Защитный слой из резины;
• Предел цикла изгиба – не менее 30 000;
• Срок службы – 2,5 года.

Какова площадь поперечного сечения электрического кабеля?

Электрический проводник является основой электрической сети. Поэтому знание его характеристик необходимо не только для профессиональных электриков, но и для тех, кто решил самостоятельно заменить или восстановить проводку.

Чтобы увидеть поперечное сечение, электрический кабель разрезают поперек и рассматривают с торца. Площадь разреза называется поперечным сечением. Эта величина прямо пропорциональна количеству тока, которое может пропускать кабель. Диаметр выбирается таким образом, чтобы он мог выдержать нагрузку. Тонкий провод будет прогорать, но слишком большой провод не будет использоваться полностью и приведет к ненужным затратам.

В руководствах по электротехнике приводятся значения, связанные с площадью поверхности. Для этого пересчитайте по формуле: S=(3.14*d*d)/4. S – площадь поверхности в квадратных мм, d – диаметр в мм.

Диаметр напрямую связан с общим энергопотреблением приборов.
[stextbox] Важно, чтобы единицы измерения были одинаковыми – ватты конвертируются в киловатты или наоборот. [stextbox].

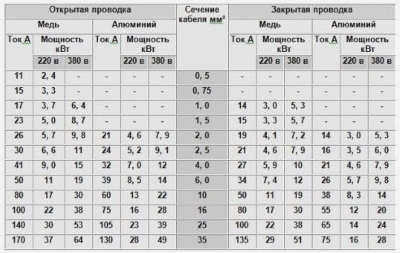

При выборе подходящего кабеля пользуйтесь таблицами, в которых указан

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Эта информация используется при выборе кабеля.

Какое сечение кабеля необходимо для розеток в квартире?

Сечение кабеля зависит от мощности приборов, которые будут к нему подключены. Для маломощных приборов, таких как фен или телефон, требуется кабель меньшего сечения, чем для стиральной машины или водонагревателя. По этой причине розетки в спальне будут иметь меньший диаметр провода, чем розетки на кухне. Минимально допустимая площадь проводника составляет 1,5 мм кв. в соответствии с требованиями электротехнических норм. Такие провода используются для освещения.

Все электричество поступает во вводной кабель, от которого нагрузка идет в квартиру. Поскольку жилые помещения имеют мощность от 3 кВт до 15 кВт, выбраны проводники 3×10 мм² (для однофазной сети) и 5×4 мм² (для трехфазной сети). (для однофазной сети) и 5×4 мм² (для трехфазной сети). (для трехфазной сети).

Стандарты электропроводки для спален и гостиных

При выборе диаметра электрических кабелей важно учитывать требования к мощности самых мощных электроприборов, которые будут к ним подключены. В спальне и гостиной можно устанавливать приборы мощностью до 3 000 Вт.

Для классической розетки 220 В в спальне и гостиной лучше всего подойдет кабель сечением 2,5 мм². Эти кабели имеют общую мощность 4,6 кВ и номинальный ток 21 А для медных проводов. Если проводка алюминиевая, то максимальная сила тока составит 16 А и 3,5 кВт для сети 220 В.

Для обеспечения безопасности проводки также устанавливается автоматический выключатель с максимальным током отключения 25 А.
[stextbox 4 мм² и больше не используются в розеточной группе по двум причинам: они физически не подойдут к клеммам и их сложнее установить. [stextbox].

Какой кабель использовать на кухне и в ванной

Кухня – это место, где сосредоточены самые мощные электроприборы. Электроплита, водонагреватель и стиральная машина – вот лишь некоторые из приборов, установленных на кухне. Для однофазного подключения выбирайте кабель 3×6 мм², а для трехфазного – 5×2,5 мм².

Открытая прокладка кабеля

Прятать кабель не всегда имеет смысл. Например, если вы хотите проложить небольшую часть кабеля в только что отремонтированной квартире или проложить кабель в срубе. Лучший вариант в этом случае – проложить кабель в пластиковом коробе или на специальных изоляторах. Следует отметить, что в открытых пространствах в горючих конструкциях можно прокладывать один огнестойкий кабель с максимальным сечением 6 мм².

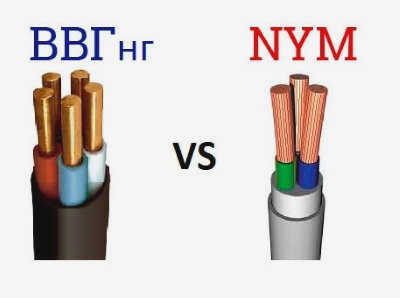

Важно отметить, что независимо от выбранного варианта подключения розеток, для групповой прокладки следует использовать огнестойкие кабели, например, ВВГнг, ВВГнг-LS.

Защита кабелей от перегрузки

Одновременное использование нескольких мощных электроприборов в одном помещении может привести к перегрузке электропроводки. Это может привести к перегреву точек подключения и пожару. Для предотвращения этого следует использовать автоматические выключатели (АВ) для защиты кабеля от перегрузки. Номинал АВ следует выбирать как можно ниже, в соответствии с номинальными токами или номинальными токами электрических нагрузок, но так, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи самозапуска и т.) п.). Например, для общих групп розеток рекомендуется автоматический выключатель на 16 А (максимальный ток, подключаемый к одной розетке в группе), для варочной панели мощностью 7 кВт – 32 А и т.д.

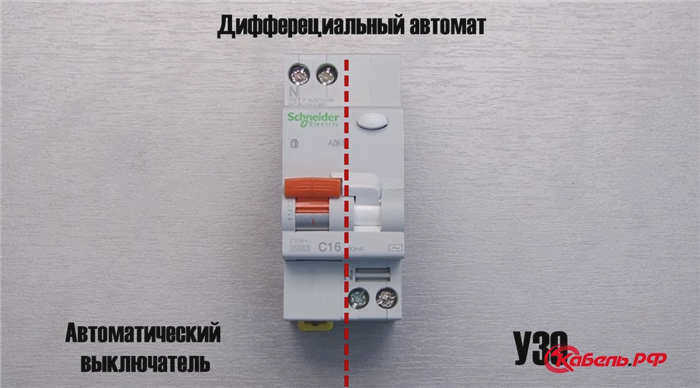

Кроме того, для защиты от перегрузки могут использоваться автоматические выключатели остаточного тока, которые также обеспечивают защиту от поражения электрическим током, вызванного неисправной проводкой или неисправным оборудованием.

Конструкция и сечение

Кабели различают по сечению, типу изоляции, бронированию, количеству жил и классу гибкости. Если мы говорим об освещении, то в случае стационарных светильников, таких как люстры или бра, они предполагают стационарную (неподвижную) установку, и для этого подходит жесткий кабель или кабель с одножильной (сплошной) жилой. Для настольной лампы или светильника, который может менять свое положение, требуется гибкий кабель.

Следует отметить, что использование алюминиевых проводов в бытовой электропроводке, включая освещение, запрещено нормативными документами. Поэтому современные электрики всегда используют для этих целей медные провода и кабели. Также стоит помнить, что в деревянном доме внешнюю проводку рекомендуется прокладывать в гофрокоробах, трубах или кабель-каналах.

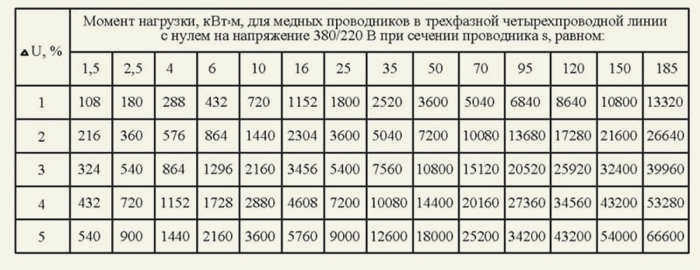

Сечение кабеля следует выбирать в зависимости от подключаемой к нему нагрузки. Прежде всего, следует учитывать таблицу допустимых непрерывных токов, протекающих через проводники.

В целом, электрики придерживаются упрощенного правила: использовать кабель сечением 2,5 мм² и более для розеток и 1,5 мм² для осветительных цепей.

Почему нецелесообразно использовать кабель более толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 мм² составляет примерно 1,3 раза, а в некоторых случаях даже больше. Следовательно, стоимость прокладки кабеля будет необоснованной и чрезмерной.

Однако это относится к прокладке линии от главного автоматического выключателя до распределительной коробки. Дальнейшая проводка может быть выполнена более тонким проводом. Например:

1. Вы собираетесь подключить люстру с пятью углами и установить в них лампы накаливания мощностью 100 Вт. Тогда сила тока составит 5*100/220=2,2 А.
2. Вы собираетесь подключить бра, например, настенный светильник с одной лампочкой. Он будет использоваться для создания рассеянного, приглушенного света, и вы установите в него светодиодную лампу мощностью 7 Вт. Ток в этом случае очень мал – 0,03 А.

Условия эксплуатации

В квартире или частном доме

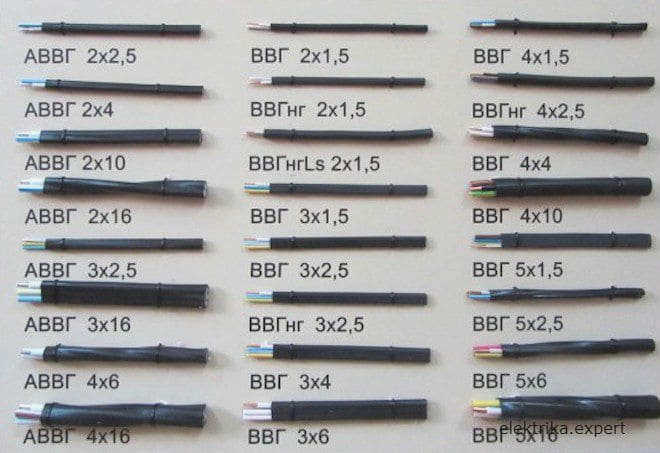

При выборе кабеля для электропроводки обычно используется та же марка, что и для розеток, освещения и отдельных сильноточных потребителей. Поэтому для освещения можно использовать тот же вариант, что и для розеточной группы. Самый популярный кабель для освещения в квартирах и домах – ВВГ. Это один из лучших вариантов для скрытой проводки. В деревянном доме используйте огнестойкий кабель – ВВГнг, ВВГнг-LS или NYM.

Снаружи или в гараже

Прежде всего, решите, как будет проложена проводка. Открытая проводка означает, что кабели прокладываются в трубах или гофротрубах. Для подземной проводки можно использовать бронированные кабели или обычные кабели, но проложенные в ПВХ-трубах. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной трубе защитит кабель от механических повреждений и грызунов.

Можно использовать либо 2-жильный, либо 3-жильный кабель. Использование трехжильного кабеля позволит установить две группы светильников, подключив к третьему проводу еще одну фазу. Трехпроводный кабель также обязателен, если используется заземление. Если вы не заземлены, то при монтаже проводки все равно лучше использовать трехжильный кабель, чтобы в будущем не пришлось его заменять.

На балконе или веранде

Если вы устанавливаете освещение на веранде, осветительный кабель можно проложить как внутри, так и снаружи. При прокладке в стене очень хорошо подойдет кабель ВВГ 2х0,75. Для прокладки снаружи можно использовать то же самое, но обязательно в защитной гофре или трубе. В этом случае также подойдут круглые кабели марки ПВС или плоские кабели марки ШВВП – они гибкие и их легче вставлять в гофру.
