Какое узо ставить на бойлер

Большие котлы (3,5 кВт и выше) можно подключать только напрямую через автоматический выключатель остаточного тока (расположенный за общим сетевым выключателем и счетчиком), а не через электрическую розетку. Рекомендуется выбирать устройства, отключающие как фазный, так и нулевой проводник.

Выбор автоматического выключателя остаточного тока для подключения бойлера

Правила электробезопасности требуют, чтобы водонагреватели были оснащены устройством защитного отключения (УЗО). Оно предотвращает работу прибора в случае короткого замыкания между фазным проводом и металлическим корпусом, что может быть опасно для жизни. Поэтому при монтаже системы горячего водоснабжения важно помнить об автоматическом выключателе утечки на землю для водонагревателя.

Водонагреватели используются для нагрева воды для бытового использования. Нагревательный элемент представляет собой нагревательный элемент, работающий при напряжении сети 220 В. В результате в одном помещении присутствуют 2 фактора, представляющие опасность для жизни человека:

1. Вода, высокая влажность. Бойлер водонагревателя заполнен водой. Приборы часто устанавливаются в помещениях с повышенной влажностью.
2. Электричество проходит через водонагреватель и питающие линии 24 часа в сутки. Из-за непрерывной работы пользователи забывают своевременно осматривать водонагреватель.

Повреждение изоляции или проводки водонагревателя приводит к утечке тока. Напряжение с токопроводящих частей поступает в бак для воды, а оттуда – на корпус прибора.

Если кто-то прикоснется к аварийному бойлеру без автоматического выключателя остаточного тока, его неизбежно ударит током. Поэтому рекомендуется использовать автоматический выключатель остаточного тока при подключении таких приборов к напряжению и воде.

Дополнительная информация. Мощные потребители электроэнергии, использующие нагревательные элементы и воду, требуют заземленного подключения к розетке. Защитный проводник PE, подключенный к контуру заземления здания, должен быть подсоединен к точке питания. Это также относится к компактным водонагревателям мгновенного действия.

Различия между УЗО и автоматическими выключателями

На рынке представлены 3 защитных устройства, которые имеют схожий внешний вид, но разное назначение. Люди часто не понимают разницы между ними:

• автоматический выключатель остаточного тока;
• автоматический выключатель остаточного тока;
• Автоматический выключатель утечки на землю; Автоматический выключатель остаточного тока; Автоматический выключатель утечки на землю.

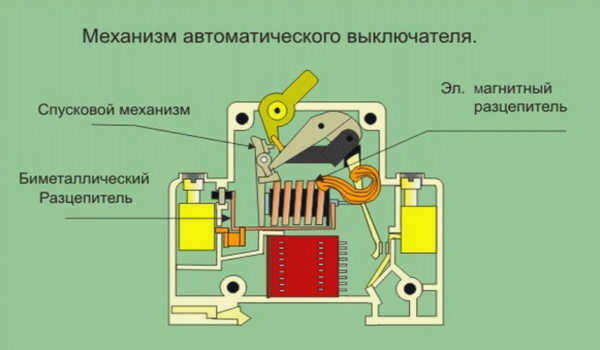

Автоматический выключатель утечки на землю предназначен для защиты бытовой электропроводки от перегрузок и токов короткого замыкания. Устройство отключает напряжение, если в сети возникает короткое замыкание между фазным и нулевым проводником. Или если в розетке слишком много потребителей, суммарная мощность которых превышает допустимую.

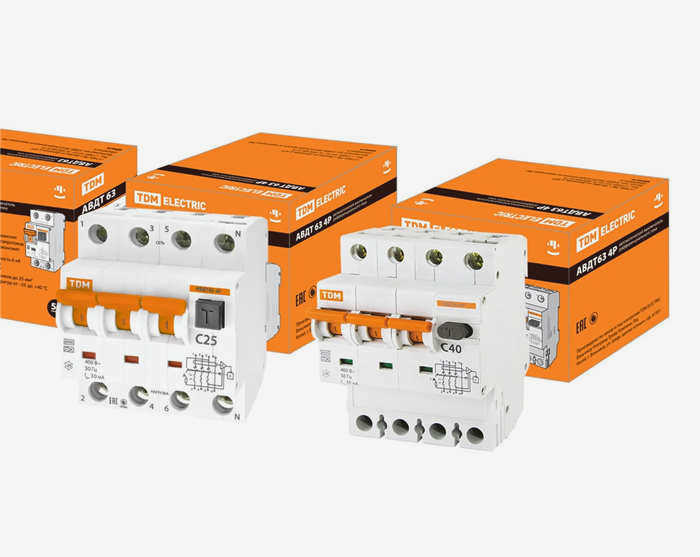

Автоматический выключатель остаточного тока также обнаруживает перегрузки и короткие замыкания. Кроме того, он отключает дом в случае возникновения дифференциального тока утечки. Например, если фазный провод в водонагревателе перетерся и коснулся заземленного корпуса.

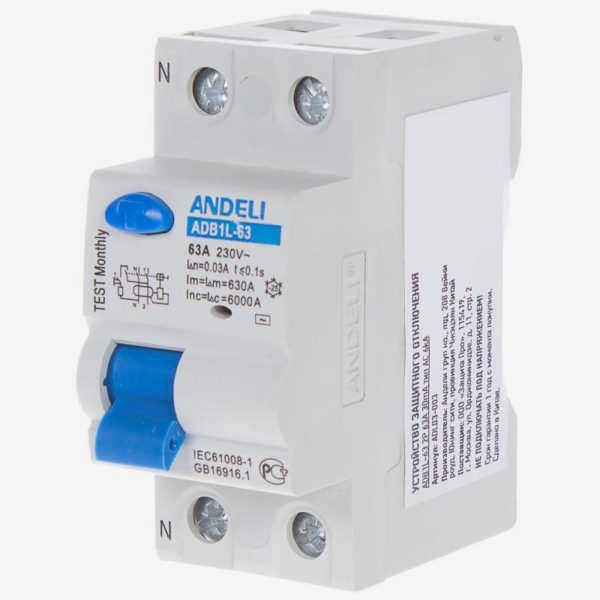

Автоматический выключатель остаточного тока реагирует только на токи утечки. Он не отключит прибор в случае перегрузки или короткого замыкания.

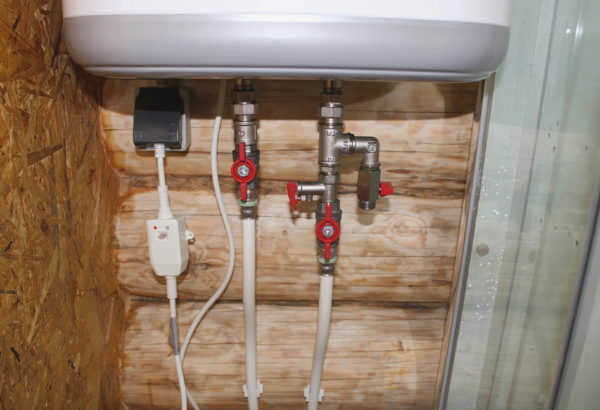

Автоматический выключатель остаточного тока в водонагревателе

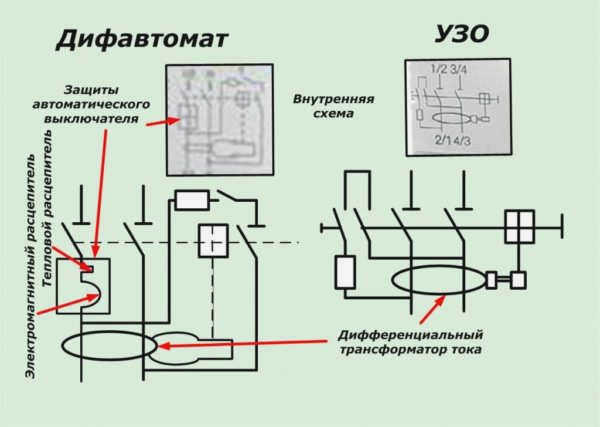

Принцип работы автоматического выключателя остаточного тока в водонагревателе: Внутри находится дифференциальный трансформатор, который измеряет фазный и нейтральный провод. Нейтральный провод должен пропускать столько, сколько он получил; если баланс нарушается (повреждение изоляции, неисправность), исполнительный механизм размыкает цепь.

Почему срабатывают УЗО

Автоматический выключатель остаточного тока имеет одну функцию – отключение электропитания от корпуса водонагревателя. Он используется вместе с автоматическим выключателем, поскольку УЗО обнаруживает вибрации, которые не улавливаются АВ – такая комбинация обеспечивает полную защиту. Звук срабатывания автоматического выключателя УЗО – выключатель щелкает один раз.

Причины срабатывания УЗО на водонагревателе:

• Чаще всего утечки, короткие замыкания, сверхтоки. Поврежденная, изношенная изоляция, старая проводка, выход из строя нагревательного элемента, неисправные электрические детали;
• Ложные срабатывания – выбран слишком чувствительный прибор, значение срабатывания низкое;
• соединение или короткое замыкание на землю или нейтраль, например, в розетке;
• влага, удар молнии;
• неправильное подключение.

Различия между УЗО и автоматическими выключателями

В чем же разница между УЗО и обычными автоматическими выключателями? Оба устройства предназначены для защиты. Только автоматические выключатели защищают электрооборудование от перенапряжения, короткого замыкания и перегрузок, отсекая поврежденные участки, в то время как УЗО, как уже упоминалось, предотвращают поражение электрическим током в случае неисправности в цепи, т.е. они предназначены для защиты людей.

В качестве примера, иллюстрирующего принцип работы УЗО, можно использовать автоматический выключатель бойлера. В электрических водонагревателях для нагрева жидкости используется специальный нагревательный элемент. Нагреватель подключается к сети 220 В с помощью проводов. Во время работы электричество преобразуется в тепловую энергию, что приводит к нагреву воды.

УЗО или автоматические выключатели

Однако со временем в процессе эксплуатации основные рабочие компоненты изнашиваются. Изоляционное покрытие нагревателя или проводов может повредиться. Это может незначительно или вообще не влиять на работу прибора. Однако такая ситуация представляет большую опасность для людей. Электричество и вода несовместимы и могут оказать вредное воздействие на здоровье любого человека, вплоть до летального исхода.

Устройства защиты подключаются последовательно с основным оборудованием, постоянно измеряя и контролируя разницу между значениями входного и выходного тока. В теории она должна быть близка к нулю, т.е. входные и выходные значения совпадают. На практике, однако, существуют поправки на потери импеданса, но они минимальны.

Если изоляция изношена, нагреватель поврежден или имеются другие утечки, значение выходного тока будет значительно отличаться от входного значения. Устройство анализирует полученную разницу и, в случае критического значения, инициирует отключение. Таким образом, риск поражения электрическим током сводится к минимуму, что еще раз доказывает необходимость использования защитных устройств.

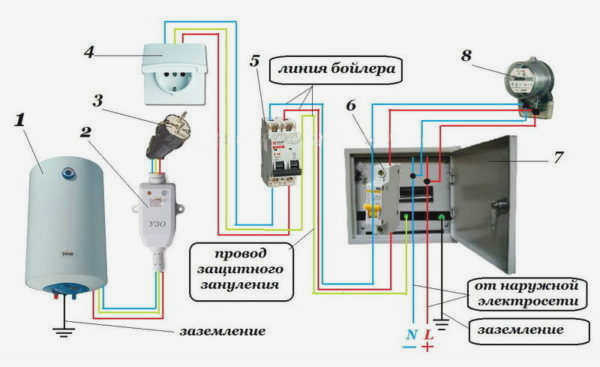

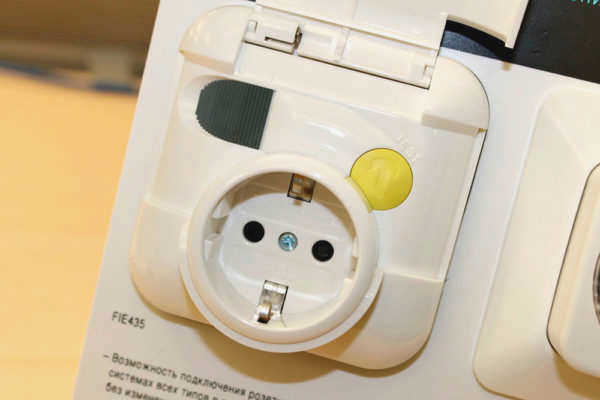

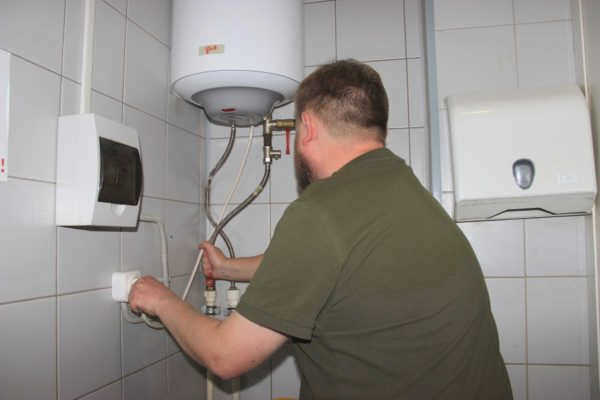

Как подключить водонагреватель к электричеству: возможные ошибки, выбор кабеля, розетки и автоматического выключателя

Чтобы заранее обезопасить себя и обеспечить бесперебойную работу вашего бойлера, перед установкой необходимо приобрести и подготовить качественные материалы: кабель, розетки и защитные устройства.

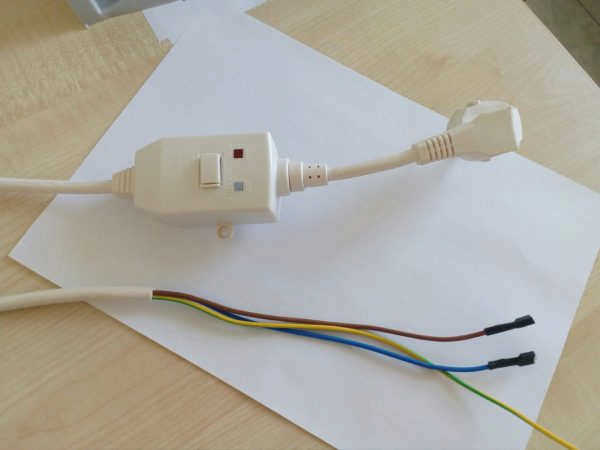

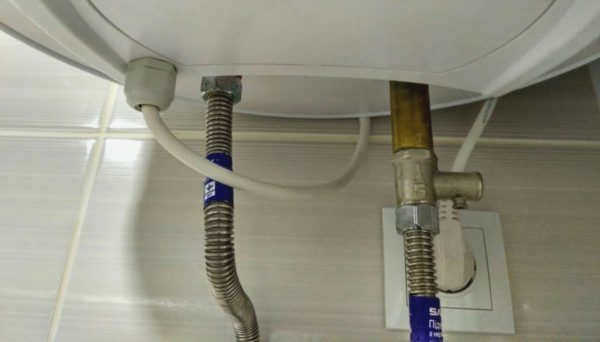

Как подключить водонагреватель к электросети?

Выбор кабеля и количества сечений зависит от мощности подключаемого к нему оборудования. Специалисты рекомендуют при подключении водонагревателя прокладывать отдельную, независимую линию непосредственно от сетевого щитка. Если такое подключение невозможно, перед выполнением подключения к ранее проложенному кабелю убедитесь, что он будет работать с дополнительной нагрузкой, равной мощности водонагревателя.

Рекомендации по выбору предохранителей и кабеля

Для обеспечения безотказной работы медный силовой кабель должен быть трехжильным (рекомендуется ВВГНГ-Ls) с сечением не менее 2,5 квадратных метров.

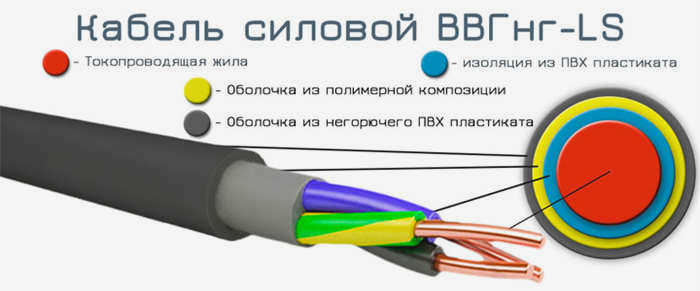

Лучшим кабелем для подключения является ВВГНГ-Ls.

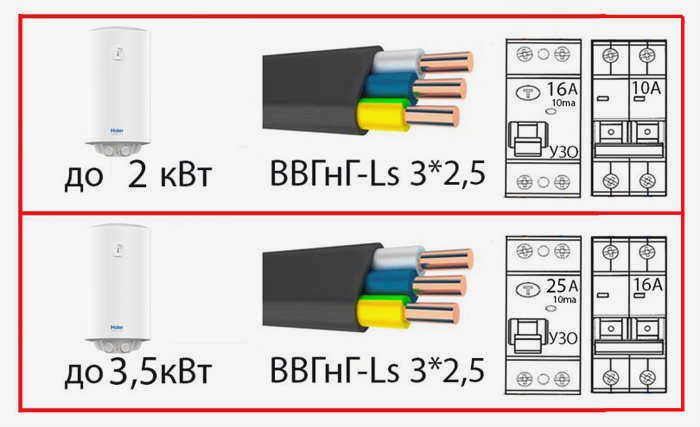

Трехжильный кабель используется для постоянного подключения к системе заземления. Не исключайте наличие автоматических выключателей и УЗО на котле. Рекомендуется использовать двухполюсные автоматические выключатели на 10 А для приборов мощностью 2 кВт (до 60 литров) и автоматические выключатели на 16 А для приборов мощностью до 3,5 кВт.

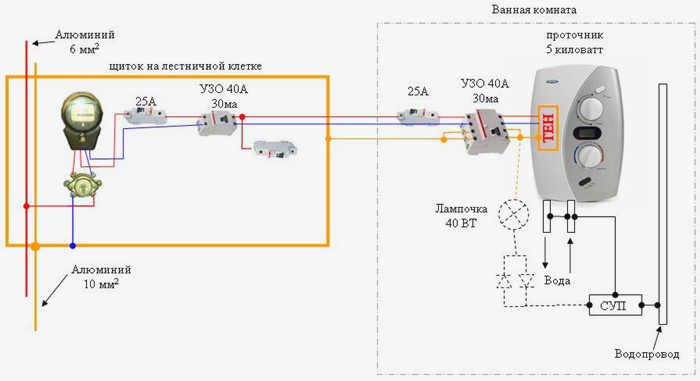

Что должно быть включено в электрическую схему водонагревателя?

Рекомендуется выбирать ток нагревателя Uzo, который на порядок выше тока автоматического выключателя. Для приборов мощностью 2 кВт защита должна быть рассчитана на 16 А, а для более мощных моделей – даже на 25 А.

Автоматические выключатели остаточного тока для накопительных водонагревателей

Этот тип бойлера имеет небольшую мощность и нагревает воду постепенно в течение заданного периода времени.

Вода нагревается с помощью трубчатых электронагревателей, установленных внутри бака с повышенной теплоизоляцией. К сожалению, конструкция нагревательных элементов такова, что со временем, под постоянным воздействием электричества, коррозии и перепадов температур, элемент начинает разрушаться.

Это приводит к контакту воды с электропроводящими частями конструкции нагревателя. После этого корпус нагревателя оказывается под напряжением, и если нагреватель не заземлен, человека может ударить током.

Популярные причины отключения

Поскольку любой прибор не может работать вечно, его необходимо периодически проверять на наличие неисправностей. Особенно это касается электроприборов. В этом случае проверка срабатывания выключателя УЗО на водонагревателе должна проводиться примерно раз в месяц. Это можно сделать, нажав кнопку "Тест", которая вызывает контролируемую утечку тока в устройстве, и если устройство неисправно, оно автоматически отключится.

Автоматические выключатели остаточного тока иногда перегорают, что может иметь ряд причин, но наиболее распространенными являются следующие

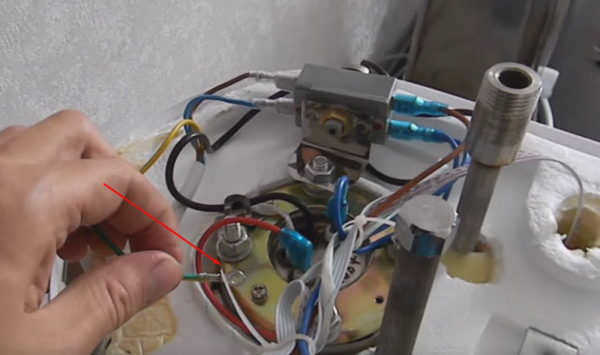

• Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит, когда водонагреватель находится в эксплуатации, электричество, вода и высокая температура постепенно разрушают изоляцию нагревательного элемента, и вода вступает в прямой контакт с электропроводящими частями. Чтобы проверить трубчатый электронагреватель, достаточно извлечь его из бака, очистить от накипи и тщательно осмотреть. Если на поверхности имеются небольшие трещины, значит, изоляционный слой разрушился, и нагреватель следует заменить.
• Утечка тока. Это может быть вызвано несколькими причинами. Например, обогреватель подключен к старой электропроводке, изоляция которой со временем разрушилась, и из-за оголенных проводов произошло короткое замыкание. Изоляционное покрытие жгута проводов было механически повреждено (гвоздем или шпилькой) при установке других приборов или мебели. Причиной также может быть неисправный или неправильно подключенный автоматический выключатель УЗО.
• Короткое замыкание оголенной проводки на корпус водонагревателя. В незаземленном водонагревателе неизолированный провод, соприкасающийся с корпусом, может вызвать постоянное срабатывание автоматического выключателя и увеличить риск поражения электрическим током.
• Автоматический выключатель УЗО не был выбран в соответствии с требованиями к мощности и напряжению. В этом случае автоматический выключатель УЗО может срабатывать периодически при включении водонагревателя, поскольку он не справляется с нагрузкой.
• Неисправность в самом автоматическом выключателе УЗО. Спусковой механизм может быть изношен и срабатывать при малейшей вибрации. Или же кнопка проверки может быть заблокирована.
