Какого цвета фаза и ноль в электрике

Бытовые и промышленные электрические соединения организуются с помощью изолированных кабелей с проводниками внутри. Они отличаются друг от друга цветом изоляции и маркировкой. Маркировка "l" и "n" в электротехнике позволяет на порядок ускорить монтажные и ремонтные работы.

Какого цвета кабель заземления?

Представьте себе следующую ситуацию: Вы решили самостоятельно собрать, например, подвесной светильник в стиле "лофт" или "классика", который вы ранее приобрели в магазине МПО Электромонтаж….. Предположим, вы установите его на своей любимой даче или в доме родственников. Встав на лестницу, вы видите, что перед вами черная дыра в потолке, из которой торчат несколько разноцветных проводов, и вы совершенно не понимаете, какой из них какой и что к чему подключать. Или вы пытаетесь запомнить цвет провода заземления, который никогда не следует путать с "нейтралью" и "фазой"?

Давайте попробуем выяснить, какие провода входят в кабель питания ваших электроприборов, какова их основная функция, какого они цвета, как они обозначаются на электрической схеме и некоторые другие очень полезные вопросы. Итак, начнем.

Почему электрические схемы имеют цветовую маркировку?

Цель цветовой маркировки проводов не эстетическая, а вполне практическая. Прежде всего, правильная маркировка помогает избежать ошибок при монтаже, последствия которых могут включать повреждение подключенного электрооборудования и всей системы электропроводки из-за короткого замыкания или пожара. Кроме того, стандартизированная маркировка значительно облегчает и ускоряет обслуживание пускового щита после его установки и подключения другим специалистом. Перед установкой электрооборудования необходимо определить "фазу", "нулевой провод" и "землю" любым из доступных способов идентификации.

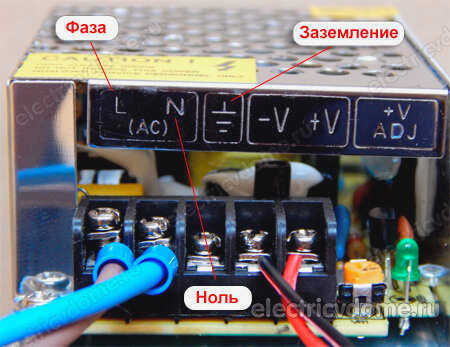

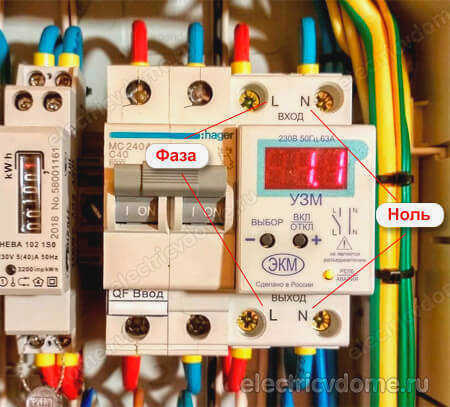

1. Фазный проводник (также известный как "фаза") является основным проводником под электрической нагрузкой и обозначен на схеме как "L".
2. Нейтральный проводник (часто называемый в разговорной речи "нейтраль", "ноль" или "нейтраль") – это проводник под нагрузкой, который вместе с фазным проводником образует электрическую цепь и обозначается на схеме буквой "N".
3. Защитный проводник PE (заземляющий проводник) – проводник, который не является частью нагрузки, подключен к системе заземления и служит для защиты людей от поражения электрическим током и обозначается на схеме символом 'PE'.

Электричество – как оно работает?

Из школьного курса физики все знают, что электричество может быть постоянным или переменным током. Бытовые розетки в доме питаются напряжением 220 В переменного тока.

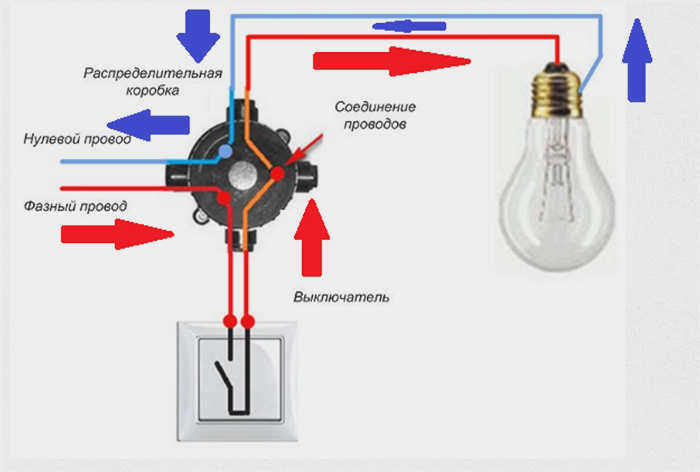

Электрическая цепь – это совокупность электроприборов, соединенных проводником с источником питания в двух точках. По одному проводнику ток идет к приборам, а по другому – обратно. Проводник, по которому течет ток, называется фазным, а обратный проводник – нейтральным. Нейтраль – это защитный проводник, который служит в качестве аварийного дренажного провода.

• Фаза – это проводник, по которому течет ток.
• Ноль – это разрядный провод, который выравнивает напряжение.
• Заземление – это заземляющий проводник, который не находится под напряжением и используется в аварийных ситуациях.

Для наглядного сравнения представьте себе резервуар, в который по одной трубе поступает вода для заполнения, а по другой трубе вода вытекает, когда заполняется до краев. Подающая труба сопоставима с фазой, обратная труба – с нулем, а бак – с потребительским устройством. Если возникнет проблема с отводящей трубой, бак будет продолжать переполняться и в конце концов лопнет. Чтобы предотвратить это, в баке имеется третья труба, которая в аварийной ситуации отводит излишки воды в специальный резервуар. Третья труба в данном случае выступает в качестве заземляющего проводника.

Фаза, нейтраль и заземление в блоке питания

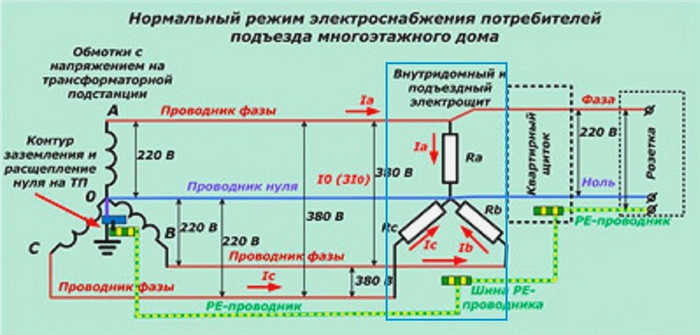

Электропитание потребителей поступает от трансформаторной подстанции и подается в распределительное устройство, откуда распределяется по потребителям. В многоквартирном доме это обычно главный входной щиток, от которого электроэнергия поступает на квартирный щиток. Как работает система?

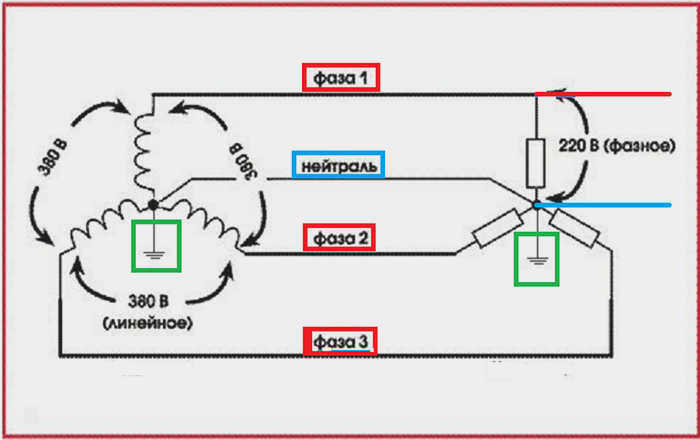

Трансформатор подстанции получает ток напряжением 380 вольт. Три фазы поступают в распределительное устройство от обмоток, соединенных звездой. Общий ноль подключается в точке соединения обмоток, где он соединяется с контуром заземления и разделяется на рабочий ноль и защитный PE (земляной) проводник.

Все современные многоквартирные дома подключаются к сети именно по этой пятипроводной схеме, которая называется TN-S. Старые советские здания могут быть подключены с использованием глухой системы заземления, в которой нулевой проводник выполняет роль земли. Заземление шло от трансформатора и распределительного щита, а в кабеле не было заземляющего проводника.

По умолчанию предполагается, что напряжение на всех трех фазах, входящих в панель доступа, примерно одинаково. В реальности, в зависимости от количества нагрузок и их мощности, напряжение на каждой фазе может сильно отличаться. Это приводит к разности потенциалов между нейтральным проводником и заземляющим проводником. Малое сечение нейтрального проводника еще больше увеличивает эту разницу, вплоть до потери соединения с нейтральным проводником.

Это вызывает аварийные ситуации, когда напряжение в перегруженных линиях падает до минимума и повышается до 380 В в других линиях. Поэтому отделение нейтрального проводника от заземляющего важно для надежной работы электросети и безопасности людей.

Обозначение фазы – L.

В сети переменного тока имеются проводники под напряжением. Их правильное название – "фаза". Это слово имеет английские корни и переводится как "линия" или "провод под напряжением". Фазные проводники представляют особую опасность для здоровья людей и имущества. Для обеспечения безопасной эксплуатации они покрываются надежной изоляцией.

Использование оголенных проводов под напряжением может иметь следующие последствия:

1. 1. поражение людей электрическим током. Это может привести к ожогам, травмам и даже смерти.
2. 2. Возникновение пожара.
3. 3. повреждение оборудования.

Когда Маркировка электрических проводников Фазные проводники маркируются буквой "L". Это сокращение от "Line" (другое название фазных проводников).

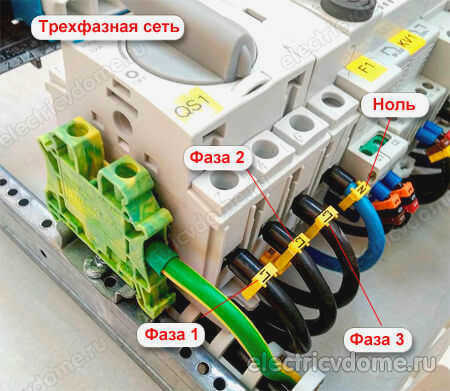

Существуют и другие версии происхождения этого обозначения. Некоторые эксперты считают, что оно происходит от слов "Lead" (ведущий провод) и Live (указывающий на напряжение). Подобные обозначения также используются для указания клемм и зажимов, на которые следует переключать линейные проводники. Например, в трехфазных сетях каждая линия также маркируется соответствующим номером (L1, L2 и L3).

Действующие национальные правила маркировки фаз и нулевого провода в электроустановках (ГОСТ Р 50462-2009) требуют, чтобы изоляция линейных проводов была коричневого или черного цвета. Однако на практике фазные провода могут быть белого, розового, серого и т.д. цвета. В этом случае все зависит от производителя и материала изоляции.

Обозначение нейтрального проводника – N

Буква "N" используется для обозначения нейтрального или нейтрального рабочего проводника. Это аббревиатура термина нейтральный (переводится как нейтральный). Это общепринятое название нейтрального проводника во всем мире. В нашей стране чаще всего используется слово 'Null'.

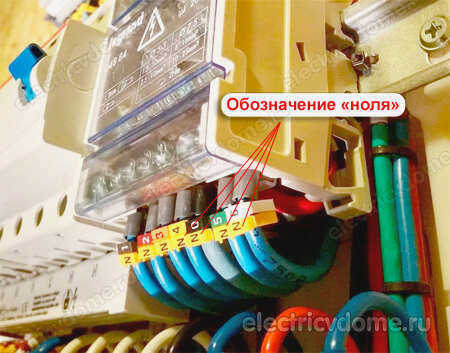

Это, вероятно, основано на слове Null. Буква 'N' на схеме обозначает контакты или клеммы, предназначенные для коммутации нейтрального проводника. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. В качестве цветового кода для нейтрального провода используется синяя или сине-белая (небелая) изоляция.

Использование контрольной лампы, индикатора или вольтметра

Это несложно сделать в двухпроводной системе. Определив фазный провод, проверьте, является ли оставшийся провод нейтральным. Для этого просто проверьте потенциал между ними любым способом.

Если прибор показывает напряжение сети 220 вольт, следовательно, эти провода являются нейтральным и фазным. Если это не так, то в этом месте соединения отсутствует нейтральный провод из-за неисправности или неправильного монтажа.

В трехпроводной системе с заземляющим проводом поиск нуля более сложен. Для этого необходимо:

1. 1. перед, 1. до того, как можно будет определить фазу и нейтраль1. прежде чем определить фазу и нейтраль, отсоедините клемму нейтрального провода от сетевого выключателя в распределительном щите;
2. 2. определить местонахождение фазного провода;
3. 3. определите, какой из двух других проводов и фазный провод находится под напряжением.

Этот контакт является заземлением.

Определение нуля и земли с помощью выключателя УЗО

Одним из самых простых методов определения нулевого контакта и контакта "земля" является использование контрольной лампы и УЗО или разъединителя.

Лампа или другой электроприбор должен иметь мощность не менее 10 Вт, а УЗО должно иметь уровень срабатывания не более 30 мА.

Чтобы найти нулевой и заземляющий провод, необходимо

• найти фазу с помощью одного из описанных выше методов;
• отключите главный автоматический выключатель;
• подключите контрольную лампу к фазному проводу и одному из других проводов;
• включить автоматический выключатель;
• Если сработает дифференциальная защита, то выбранный провод заземлен, в противном случае это нейтральный провод.

Для уверенности рекомендуется повторить эту последовательность для другого провода.

Выход

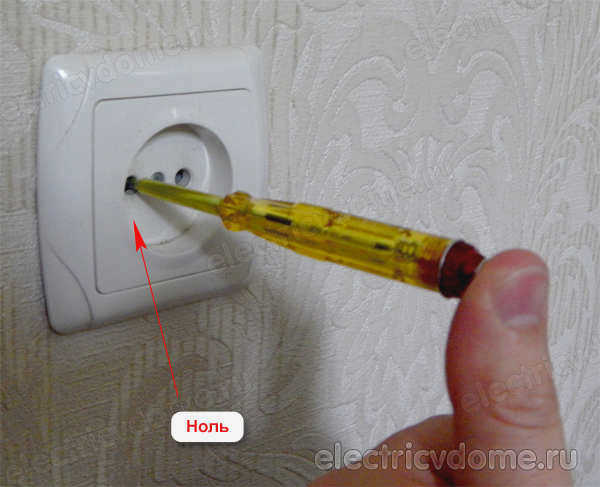

Поскольку определение фаз с помощью цветовой маркировки имеет ограниченное применение – новая электропроводка, профессионалы и использование контрольной лампы запрещено BSEP и может быть смертельно опасным – существует только три надежных способаузнать, где находится нейтральный провод, а где фаза. Это отвертка, индикатор напряжения с функцией поиска фазы и мультиметр, последние два из которых позволяют найти не только фазный провод, но и нейтральный и заземление.
