Для того чтобы правильно выбрать автоматический блок, удобно рассчитать ток на киловатт мощности нагрузки и составить соответствующую таблицу. Используя формулу (2) и коэффициент мощности 0,95 для 220 В, получаем:
Какой тип автоматики использовать для духового шкафа и варочной панели – однофазная сеть 220 В
Все зависит от технических характеристик прибора. Варочные панели и духовые шкафы выпускаются как в однофазном, так и в трехфазном исполнении и могут иметь мощность от 2,5 кВт до 10 кВт.
Однофазное подключение
"Варочные панели и/или духовые шкафы мощностью до 3,5 кВт могут быть подключены к стандартной розетке 16 A/220 В. В большинстве случаев духовой шкаф имеет стандартный шнур и вилку на 16 А (при независимом подключении), поэтому потребуется только розетка. Варочная панель не имеет вилки, поэтому необходимо подключить и вилку, и розетку.
Для более мощных моделей однофазных электрических плит и варочных панелей от 3,6 до 7 кВт Вам потребуется розетка 32А/220В и, при необходимости, специальная вилка на 32А.
Трехфазное подключение
Для трехфазной варочной панели и/или духового шкафа требуется трехфазная розетка 380 В, 20 А, если мощность составляет 3,5 кВт или менее или розетка на 32 А для больших котлов 3,6 – 7 кВт. Если духовой шкаф и/или варочная панель не поставляются с вилкой, вам также потребуется трехфазная вилка с соответствующей силой тока.
Помните. Вилки и розетки для таких приборов должны быть заземлены. Поэтому они имеют больше штырьков и отверстий. У однофазных вилок их три (2 силовых и заземление), а у трехфазных – пять (3 силовых, заземление и нейтраль). Проводка без заземления опасна для жизни!
Поэтому специальные розетки для варочных панелей и духовых шкафов не могут быть заменены для освещения и мелких приборов.
Мнение эксперта
Виктор Павлович Стребиж, эксперт по освещению и электрике
Есть вопросы, задавайте, помогу!
Однако НЕ путайте фазу с землей постоянно будет выбивать пробки, а в худшем случае можно сжечь автоматический выключатель или распределительный щит. Если вы что-то не поняли, пожалуйста, напишите мне!
Как подключить плиту 380 В | слава строителя
Здесь нет особых требований. Обычно на кухне есть подвал и высота установки 10 см (верхний край розетки). Если плита устанавливается выше уровня столешницы, желательно, чтобы рядом также находилась электрическая розетка.
Общее правило! Не устанавливайте розетки и аксессуары непосредственно за прибором. В противном случае это может привести к проблемам, если духовка или посудомоечная машина не поместится должным образом. То же самое относится и к другим приборам. Они должны быть установлены рядом с прибором или под ним, если он будет установлен над полом.
Скрытый или поверхностный монтаж
Для бетонных или кирпичных стен можно использовать оба типа розеток. С точки зрения безопасности предпочтительнее скрытый монтаж. Однако, если срок ремонта длительный, то подойдет и наружный монтаж с использованием кабельных каналов. Следует избегать контакта с легковоспламеняющимися материалами, такими как дерево и негорючие пластмассы.
Помните. Не прокладывайте отдельный кабель заземления, заземляя розетку на стояки или трубы. Не подключайте другие кухонные приборы к цепи питания варочной панели или духового шкафа. Это представляет опасность для жизни.
Этапы подключения электрической конфорки
Прежде всего, прочитайте инструкцию. Из нее вы узнаете, где и как именно устанавливать вашу новую варочную панель. После извлечения щита из упаковки его следует внимательно осмотреть на предмет видимых повреждений и проверить комплектность.
Теперь следует проверить электрораспределительный щит в квартире. Для подключения электроплиты входящий в квартиру кабель должен быть медным с сечением 6 мм2 (не менее), а входящий автоматический выключатель должен быть рассчитан на 40-50 А, не помешает также прерыватель цепи замыкания на землю на 40-50 А (30 мА).

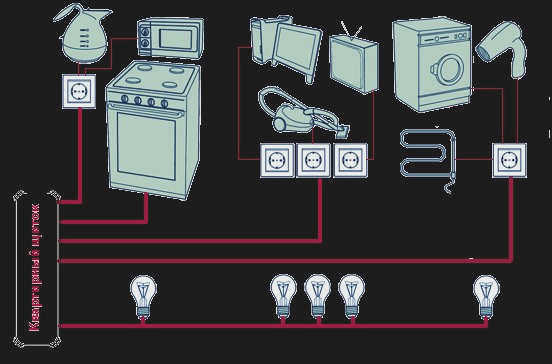

К электрической варочной панели должен быть подведен отдельный кабель, к которому нельзя подключать другие приборы. Этот кабель должен иметь сечение не менее 4 мм2. Кабель должен быть трехпроводным, по одному проводнику для нуля, земли и фазы. Заземляющий и нулевой проводники на распределительном щите подключаются к разным клеммам – нулевой проводник к изолированной от шкафа шине, соединенной проводом с нулевым выводом автоматического выключателя УЗО (защитного устройства), а заземляющий проводник к шкафу. Фаза должна быть подключена к автоматическому выключателю (номиналом 32-40 А).
Если у вас автоматический выключатель на 40 А, то вам нужен автоматический выключатель на 32 А, если же у вас автоматический выключатель на 50 А, то можно установить автоматический выключатель на 40 А. Однако предохранитель должен быть отдельным, как и кабель питания, от которого должна питаться только конфорка.

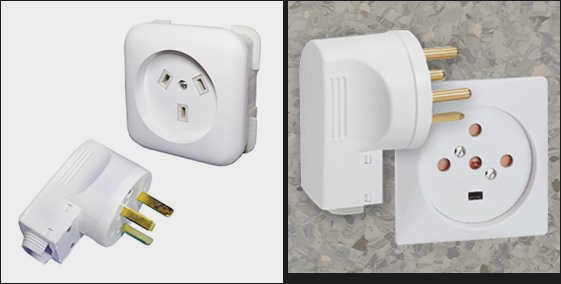

На другом конце шнура в стене должна быть трехконтактная розетка, рассчитанная на 25-32 ампера. Покупая розетку, не ищите большие промышленные или советские черные розетки. Сейчас во всех нормальных магазинах есть маленькие розетки для помещений. Затем установите вилку. Для проводки от розетки к плите возьмите кабель ПВС 3х4, для лучшего обслуживания плиты лучше подключить около 2 метров кабеля.
Проверка подключения
Когда все готово, можно попробовать проверить плиту тестером. В первую очередь необходимо убедиться в отсутствии контакта между землей и фазой, для этого выберите на тестере режим 2 МОм. Тест будет успешным, если он покажет "бесконечность". Далее используйте тестер с сопротивлением 100 Ом и проверьте наличие замыкания на ноль фазы во всех режимах работы платы. Показания могут быть от 4 до 10 Ом. Возможно, больше, но не меньше.
Если тест правильный, наденьте средства электрозащиты, специальные перчатки, накройте коврик и включите устройство (средства защиты – необходимая мера безопасности). Если вы все правильно подключили, все работает и нигде нет дыма, то поздравляем вас с успешным выполнением первого шага.
Теперь снова отсоедините блок предохранителей, можете снять защитное оборудование, но коврик пока снимать не надо – его нужно включить обратно.
И это наименее опасный, но не менее важный момент. Наконец, решите, где вы хотите установить варочную панель. Если она находится именно там, где вы хотите, можно считать установку завершенной и переходить к включению прибора.

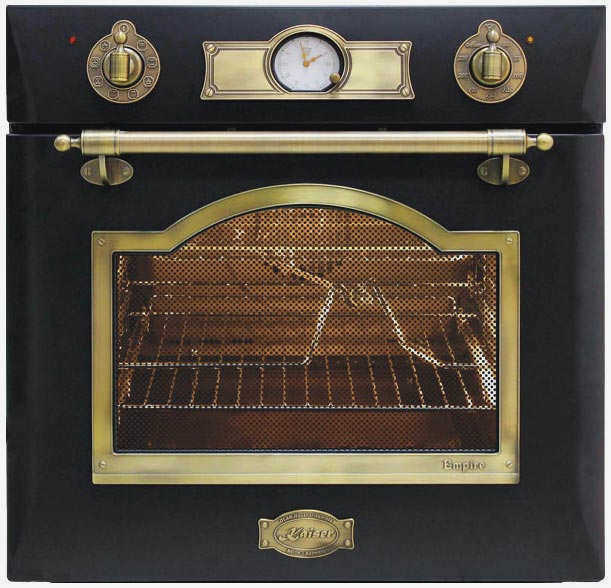

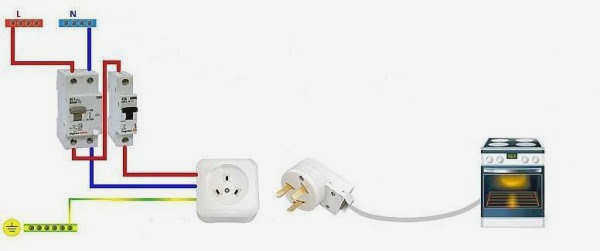

Для подключения духового шкафа с максимальной мощностью 3,5 кВт необходимо иметь следующие материалы:
-
3-жильный кабель ВВГНГ-Ls 3*2,5 мм2
-
Стандартная евророзетка 16А с клеммами для провода PE.
-
Вилка на 16 А. Предпочтительно под углом, чтобы она занимала меньше места между задней стеной кухни и стеной кухонного помещения.
-

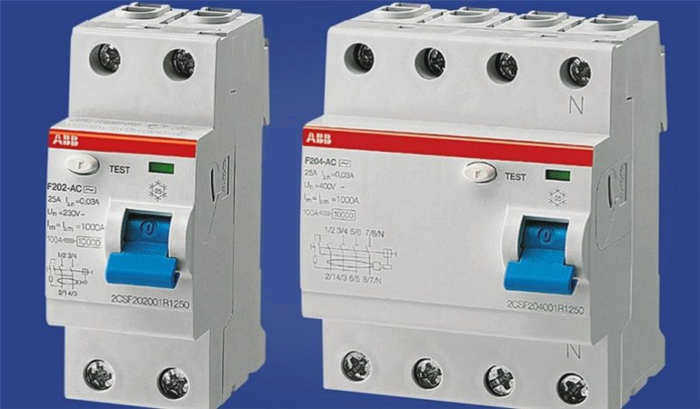

Блок предохранителей 16A или УЗО + блок предохранителей.
Печь всегда должна быть оснащена специальным автоматическим выключателем. Он может быть расположен в электросети или рядом с прибором (см. ниже).

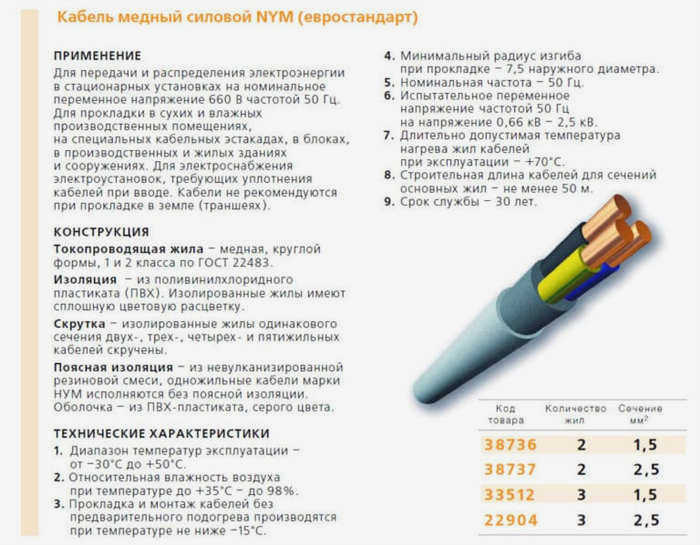

Кабель и его параметры
Перед подключением варочной панели необходимо проверить проводку в месте, где будет установлен прибор. Убедитесь, что силовые и заземляющие кабели находятся в хорошем состоянии, так как сильный электрический ток может прожечь слабые провода и вызвать пожар.
Какой тип кабеля необходим для подключения электроплиты? Для подключения прибора к электросети используются два типа кабеля: трехжильный кабель квадратного сечения 4 мм от предохранителя до розетки и гибкий кабель 3 x 4 мм (ПВА или КГ) от розетки до плиты.
При подключении контактов концы кабеля защищают от окисления, лудя их паяльником и отрезая излишки после формовки. Вместо лужения можно также использовать латунные втулки.
Информация. Пайка применяется в соответствии с государственными стандартами, если соединение разрешено правилами. Если клеммы УЗО и автоматических выключателей выполнены в виде розеток, то концы проводов не припаиваются – они надежно обжимаются.
Обжим также используется вместо пайки. Многожильный гибкий кабель сначала лудят, а затем вставляют в предохранитель или обжимают, а затем вставляют.
Кабель питания от розетки к плите должен быть легко доступен и находиться в пределах 2 метров от плиты. Кабель должен иметь двойную изоляцию.
Для трехфазного подключения используется пятипроводный кабель (три фазы: L1, L2, L3, нейтраль N и заземление PE) с медным сечением мощностью 2,5 кВт.
Поэтому при выборе кабеля для электрической плиты с духовкой необходимо учитывать мощность прибора и тип подключения.

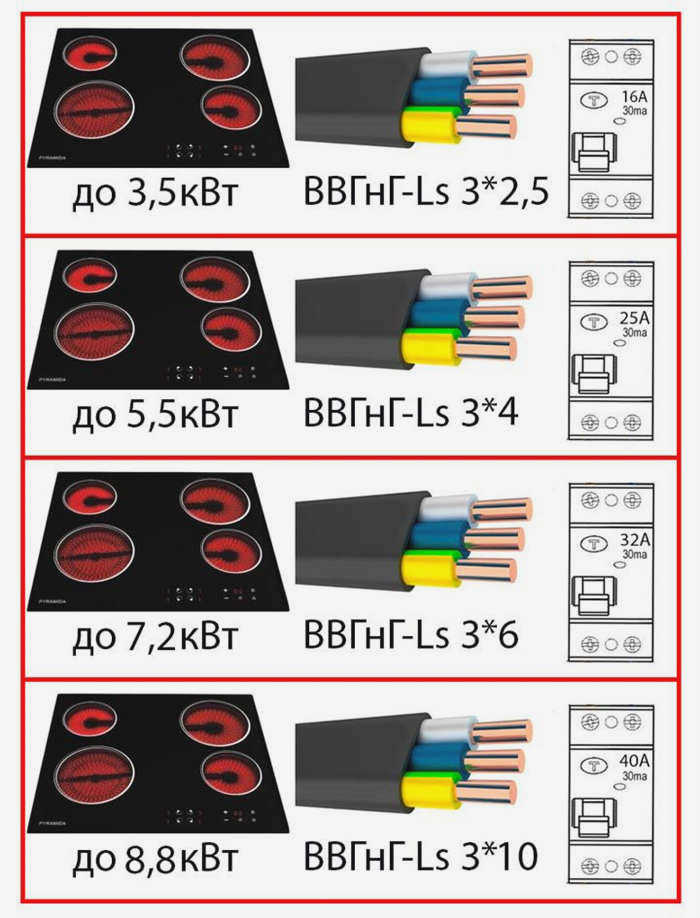

Какое сечение кабеля необходимо для плиты и духовки мощностью 9 кВт? Сечение должно быть достаточным для мощности, потребляемой прибором – 5 x 4 мм², с пятью жилами по 4 мм² каждая. В однофазных сетях используется кабель 3*6 мм² с тремя жилами по 6 мм².
Как подключить электрическую варочную панель к сети 220 В
После того как кабель соответствующего сечения подведен к месту установки варочной панели, к сети подключается сам прибор.

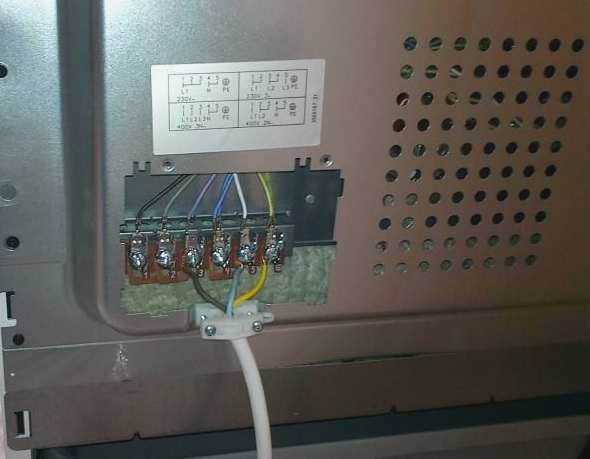

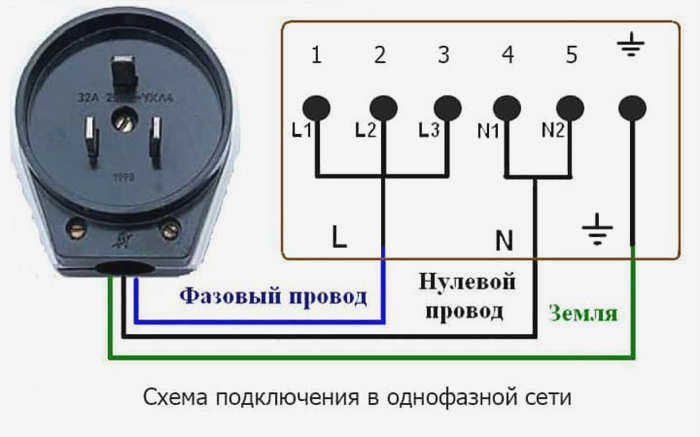

Сетевой кабель подключается к клеммной колодке на задней панели прибора. Для этого необходимо снять защитную панель. Под крышкой вы найдете клеммы, к которым подключены провода с цветовой кодировкой. Для однофазной сети 220 В установите три перемычки на клеммах: две между фазами (первый, второй и третий выходы) и одну между четвертым и пятым выходами.
Подключите провода от кабеля следующим образом:
- к третьему выходу подключите фазу (коричневый изолированный провод);
- к пятому выходу – нулевой провод (синий изолированный провод);
- нулевой выход – землю (зелено-желтый изолированный провод).
Подключите провода к трехконтактному штекеру следующим образом: верхний контакт к желто-зеленому проводу, правый контакт к коричневому фазному проводу и левый контакт к синему нейтральному проводу.
Для определения фазы в розетке используйте следующие инструменты:
- индикаторная отвертка (подходит только для розеток старого типа);
- тестер;
- мультиметр.
Выбор устройства

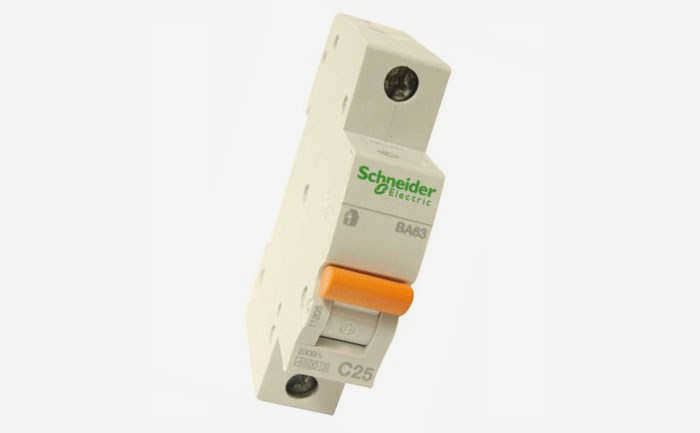

Чтобы автоматический выключатель работал, он должен быть выбран в соответствии с типом сети (однофазная или трехфазная), типом помещения и типом оборудования.

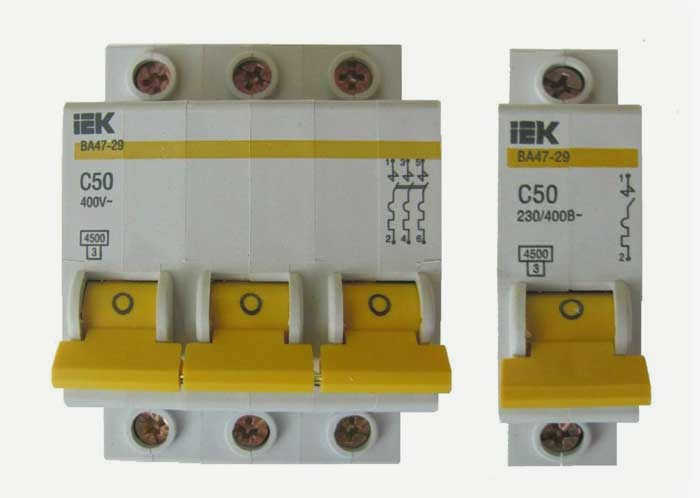

Для однофазной цепи (220 В) выпускаются однополюсные и двухполюсные выключатели. Однополюсные устройства имеют только один фазный провод, а двухполюсные – фазный и нулевой. Однополюсные выключатели используются для внутренних цепей освещения 220 В и розеток в помещениях с нормальными условиями эксплуатации.
Для трехфазных сетей (380 В) выпускаются трехполюсные и четырехполюсные устройства. Эти выключатели устанавливаются на линиях со всеми тремя фазами: например, электроплита, трехфазная варочная панель, духовой шкаф.
Для других приборов достаточно двухполюсных автоматических выключателей. Обязательным является отключение обеих фаз и нулевого провода.
Внимание! Основным принципом при выборе автоматического выключателя является то, что он должен сработать до того, как ток превысит возможности электроустановки. Это означает, что номинальный ток автоматического выключателя должен быть меньше максимального тока, который может выдержать электроустановка.
Выбор автоматического выключателя для духового шкафа и варочной панели осуществляется следующим образом. Предположим, что электрическая плита имеет максимальную мощность подключения 7 кВт (это значение указано в технической документации прибора). Разделите эту мощность на напряжение сети: 7000W/220V = 31,8A. Добавляется резерв в размере 20%: 31,8 А + 20% = 38,1 А.
Выберите автоматический выключатель с номиналом, наиболее близким к указанному на рисунке. В данном случае номинал равен 32 амперам.
Разъединитель с предохранителем
Независимая установка
Чтобы подключить автоматический выключатель в пусковой панели, сначала установите верхнюю часть автоматического выключателя на DIN-рейку.. С помощью отвертки вытяните фиксатор и нажмите на нижнюю часть. Нижний фиксатор освобождается и защелкивается на месте.
Затем клеммы соединяются. Если подключены скрученные провода с обжимными гильзами, их снова вставляют в верхнюю и нижнюю клеммы и затягивают винты. Если скрученный провод был не заделан, необходимо удалить и зачистить старый конец, а затем с помощью отвертки сделать новый не заделанный провод.
После подключения проводов подключите напряжение к предохранителю и проверьте, работает ли он. Если все в порядке, подключите приборы и проверьте, что контакты выключателя не дают искр, треска, нагрева или других нежелательных эффектов. Нагрев проверяется с помощью пирометра.
Важно правильно выбрать номинал предохранителя, диаметр медной проволоки и запитать выключатель на фазу, а не на нулевой провод. Автоматические выключатели следует установить в рабочее положение, нажав кнопки выключателей вверх.
