Какой дымоход лучше для твердотопливного котла: виды и особенности монтажа
Дымоход является одним из ключевых компонентов системы отопления помещений. Через него продукты сгорания выводятся наружу. Он может быть изготовлен из различных материалов. Мы рассмотрим, какой тип дымохода лучше всего подходит для твердотопливного котла, чтобы вы поняли, как организовать наиболее надежную, эффективную и безопасную конструкцию.
Правильная конструкция дымохода влияет на стабильность тяги и производительность отопительного прибора. Неподходящая труба (слишком маленького сечения, с шероховатой внутренней поверхностью) и неправильный монтаж приводят к чрезмерному засорению сажей, за которым следует перегрев, приводящий к разрушению и выделению вредных химических веществ. Время работы без необходимости ремонта или замены отдельных компонентов также очень важно. Поэтому на этапе проектирования следует четко определить, что предпочтительнее – нержавеющая сталь, керамика или кирпич.
Требования к дымоходной системе для твердотопливных котлов
- Как можно более вертикальный. В идеале он должен быть направлен вверх, чтобы аэродинамическая сила дымохода была как можно более эффективной.
- Воздуховод должен иметь большее сечение, чем дымовая труба. Допустимо также, чтобы они были равны, но это в крайнем случае.
- Высота трубы не должна быть меньше требуемого значения, указанного в техническом паспорте печи. При сооружении рукава необходимо учитывать уровень и угол наклона крыши, а также расстояние от конька.
- Для стимулирования тяги необходимо соорудить набегающий участок. Для этого устанавливается тройник, затем участок длиной 1 метр, перпендикулярный кровле, и только потом дальнейшие участки.

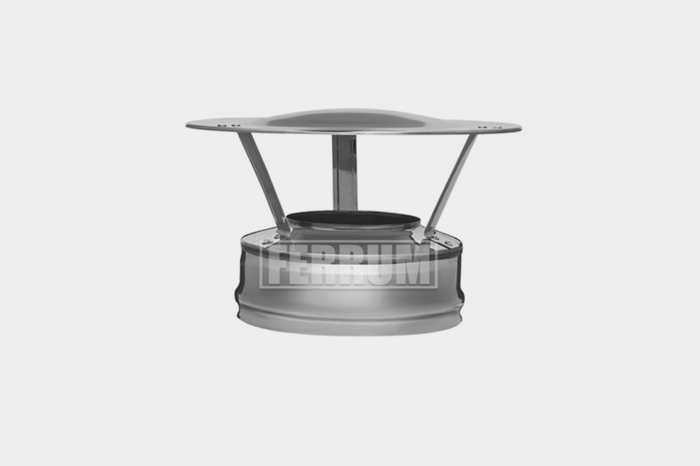

- Наличие дефлектора обязательно (при наличии ветровой поддержки).
Самый популярный и известный вариант
Одним из самых популярных вариантов на сегодняшний день является дымоход, используемый для твердотопливных котлов, выполненный из обычного кирпича.
Этот вариант популярен потому, что он самый дешевый.
К преимуществам кирпича относятся:
- Уже упомянутая дешевизна;
- Простота строительства;
- Способность кирпича выдерживать более высокие температуры.
Что касается температуры, то такой дымоход может выдержать последствия горения сажи, которая застревает и накапливается в нем.
Обратите внимание, что кирпичный дымоход будет очень тяжелым, поэтому он подходит не для всех типов домов. Для того чтобы его можно было построить, необходимо убедиться, что его основание будет стоять на прочном фундаменте или, по крайней мере, на железобетонной поверхности. В противном случае следует предпочесть другие варианты.

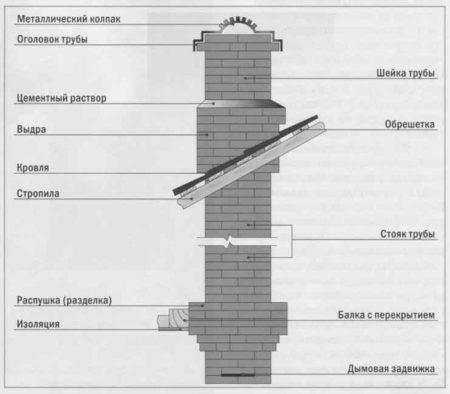

Дымоход, построенный исключительно из кирпича
Строительство дымохода из обычного кирпича, несмотря на кажущуюся простоту, потребует от строителя определенных навыков и умений (по крайней мере, опыта в кладке). Это необходимо для того, чтобы кирпичная кладка была абсолютно герметичной и прослужила долго (долговечность – один из основных параметров современного дымохода). Следует также учесть, что толщина стенок дымохода не должна быть меньше 12 см (примерно полкирпича), и что толщина стенок не должна отнимать от диаметра дымохода.
Недостатком этого решения является то, что кирпич представляет собой шероховатую поверхность, на которой будет активно скапливаться сажа и которую будет проблематично чистить.
Диаметр такого дымохода должен быть 15 см на 15 см, при условии, что мощность твердотопливного котла составляет 16 кВт, а длина дымохода – не менее 6 метров.
Дымоход с керамической трубой
Использование керамических труб для дымохода не менее распространено, чем метод кладки. Это решение можно назвать универсальным, проявляющим себя практически в любой ситуации.
Удобно, что такие дымоходы подходят практически для всех типов котлов, представленных в настоящее время на рынке.
Кроме того, дымоход из керамических труб является наиболее долговечным.
Единственным незначительным моментом является определение допустимой и максимальной температуры выходящих из котла газов – в зависимости от этого приобретаются сами трубы.
Если вы используете твердотопливный котел, вам понадобятся трубы, выдерживающие 600-650 градусов, устойчивые к горению и защищенные от образования сажи.
Если вы планируете использовать только газовые котлы – то для таких приборов подходят трубы, выдерживающие 400-450 градусов, а также идеально подходящие для мокрой эксплуатации (для этого они специально оснащаются распределителями конденсата).
Дымоход, созданный из труб
Такие дымоходы относительно чисты, устойчивы к саже и другим загрязнениям, их легко чистить благодаря гладкой поверхности.

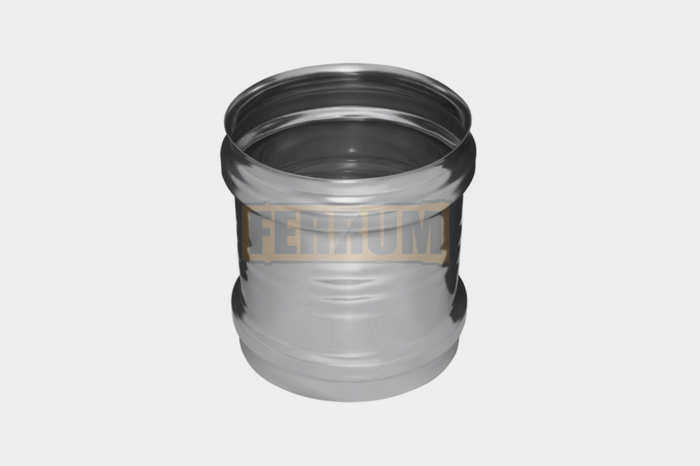

Такой дымоход также легко построить – необходимо несколько отдельных компонентов (длина таких труб составляет от 60 см до одного метра). Эти трубы соединяются с помощью фитингов, а места соединения защищаются кислотостойким клеящим составом.

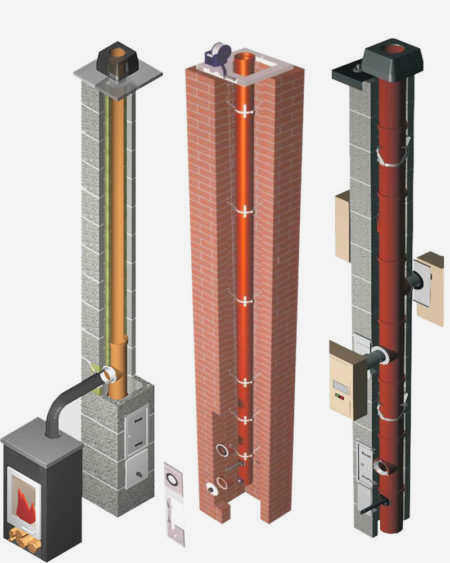

Такой дымоход выглядит следующим образом: сам керамический дымоход находится в середине, затем следующий слой – изоляция, а потом нужна оболочка из бетонных блоков (чаще всего встречаются элементы со специальными отверстиями – они понадобятся для обеспечения вентиляции, а также для армирования).
Сколько весить в граммах, т.е. выбор высоты и диаметра дымохода
Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является критическим параметром. Что это означает? Это значит, что если дымоход недостаточно высок, то тяга в топке котла также будет недостаточной. Это может привести не только к плохому сгоранию, но и к "обратной тяге", при которой дымовые газы попадают в помещение вместо того, чтобы выводиться наружу.
Это может привести к выбросу в жилое помещение угарного газа, который смертельно опасен для человека.
Угарный газ бесцветен и не имеет запаха. Вот почему вы можете обжечься и умереть, не проснувшись.
Убедил ли я вас, что не стоит экономить "лишний" метр дымохода?

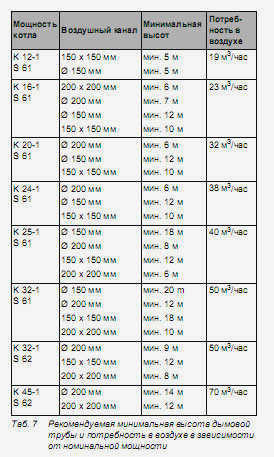

Необходимая высота дымохода для твердотопливного котла или отопительной плиты, для каждой модели котла или плиты и для разной тепловой мощности, обязательно указывается в паспорте на котельное оборудование. Иногда в паспорте указывается "минимальная" высота, а иногда "простая".
Минимальная высота должна соблюдаться, а "простая" высота – это нижний предел для экспериментов с тягой котла. Тяга не устраивает на минимальной высоте? Добавьте еще полметра к метру дымохода. И так далее.
Проводя эти эксперименты, имейте в виду, что летом, особенно в сырую и теплую погоду, тяга будет хуже, чем холодной и сухой зимой. Поэтому, если установка дымохода для твердотопливного котла происходит зимой, имейте в виду, что летом тяга на установленной высоте будет хуже, чем в момент установки.
Секция распространения дымохода

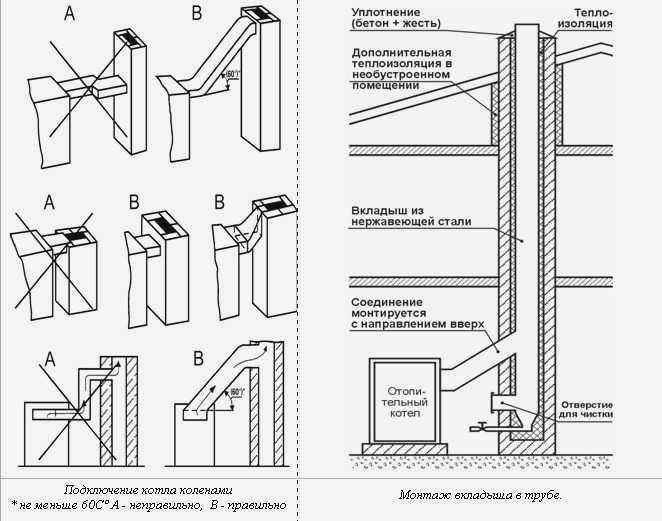

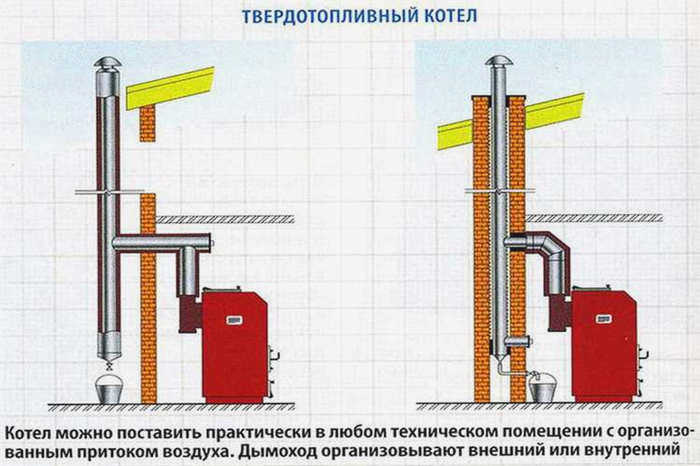

При наличии дымохода подключение твердотопливного котла к дымоходу может быть выполнено вертикально или горизонтально. Сразу же после начальной короткой трубы или тройника следует не менее 1 метра вертикальной распределительной трубы. Она служит для "запуска" тяги. Затем можно устанавливать горизонтальные секции и ответвления, но не длиннее 0,5 метра.
Если длинный горизонтальный участок длиной до 0,5 метра установить непосредственно на выходе из котла или радиатора без начального "разгона", то дымоход малого диаметра (95-120 мм) может получить недостаточную тягу. Это описано выше.
Как правило, расчет дымохода для твердотопливного котла производится инженерами завода на этапе проектирования котельного оборудования. Нам, как пользователям, остается только следовать рекомендациям завода.
Однако это не исключает неправильных заводских расчетов и, как следствие, наших последующих экспериментов с высотой, диаметром и другими характеристиками дымохода.
Сечение дымохода
В случае тяги дымохода подключение твердотопливного котла к дымоходу может быть выполнено вертикально или горизонтально. Сразу после начальной короткой трубы или тройника располагается не менее 1 метра вертикальной распределительной трубы. Она служит для "запуска" тяги. Дальше уже можно устанавливать горизонтальные участки и ответвления, но не длиннее 0,5 метра.
Если длинный горизонтальный участок длиной до 0,5 метра установлен непосредственно на выходе из котла или отопительного прибора без начального "разгона", недостаточная тяга может привести к дымоходам малого диаметра (95-120 мм). К чему это приведет – было написано выше.
Вообще, расчеты дымоходов для твердотопливных котлов производятся инженерами на этапе проектирования котельного оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.
Однако это не исключает наших собственных просчетов со стороны завода и, как следствие, наших последующих экспериментов с высотой, диаметром и другими характеристиками дымохода.
Зачем изолировать дымоход твердотопливного котла?
Зачем изолировать дымоход твердотопливного котла? Дымовые газы не очень быстро остывают на выходе из котла. Современные отопительные котлы уже являются приборами с максимально возможным КПД. Это означает, что конструкция котла гарантирует, что дымовые газы "извлекают" как можно больше тепловой энергии, проходя через теплообменник котла.
Это означает, что уходящие дымовые газы уже имеют очень низкую температуру, когда они попадают в дымоход. Если они продолжают отдавать тепло через стенки дымохода в окружающие помещения или наружный воздух, их движение будет становиться все медленнее и медленнее. Это означает, что в дымоходе снова не будет достаточной тяги.

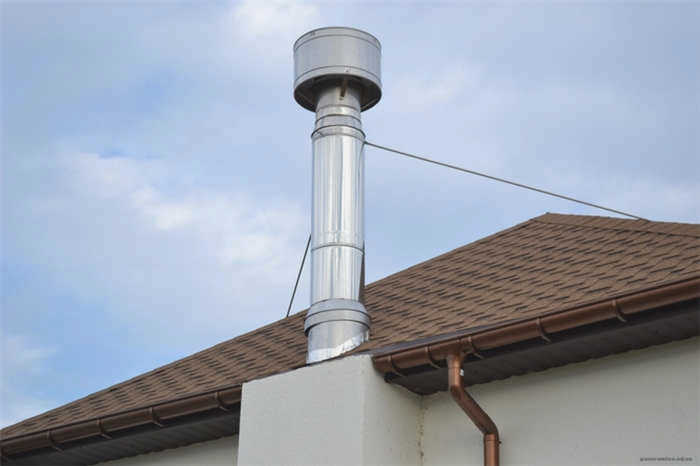

Чтобы предотвратить это, дымоход твердотопливного котла или плиты должен быть изолирован. Самый простой способ сделать это – использовать сборные сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовой или вермикулитовой изоляцией.
Чем лучше изолирован сэндвич, тем меньше потери температуры выходящих дымовых газов, тем лучше тяга в таком дымоходе по сравнению с неизолированным дымоходом.

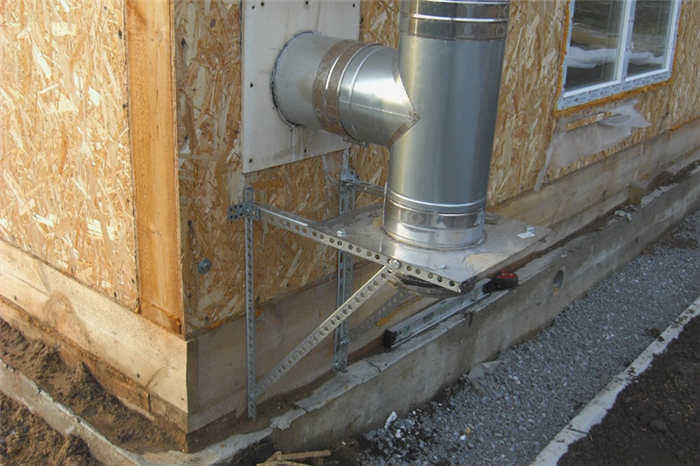

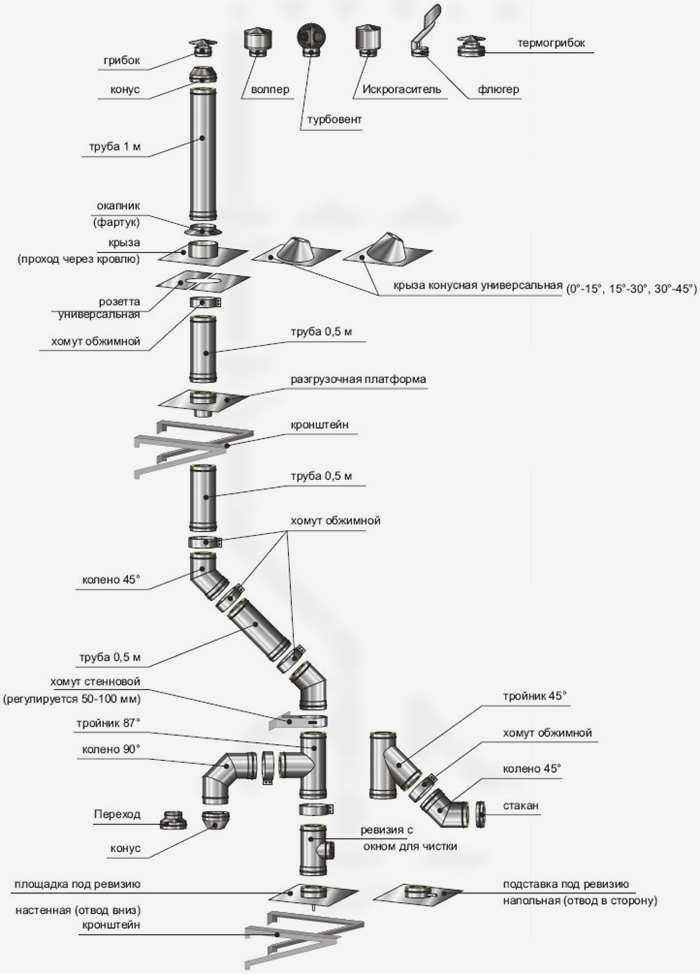

Дымовая труба для твердотопливного котла, собранная из сэндвич-отрезков длиной 1,0 и 0,5 метра, имеет множество преимуществ, помимо основного – улучшения тяги:
- Простота монтажа, так как секции длиной 0,5 и 1,0 метра легко монтируются.
- Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в дымоходе.
- Легкое удаление конденсата из дымохода через сливной кран на тройнике.
- Привлекательный внешний вид, многослойный дымоход может быть построен перед домом
