Медные кабели должны быть не менее 10 мм² для кабелей, проложенных в трубе, и не менее 16 мм² для алюминиевых кабелей. Длина кабеля зависит от расстояния точки ввода от столба и наличия дополнительных креплений или опор.
Одножильный или многожильный кабель: что лучше для домашней прокладки?
Каждый кабель, казалось бы, должен проводить ток и выдерживать нагрузку, но между ними есть существенные различия. Какой из них выбрать для домашней проводки? Профессиональный электрик делится своим опытом в нашей статье.
Сказать, что один провод лучше другого, было бы серьезной ошибкой: ведь каждый из них используется в определенной области. Например, воздушные линии электропередачи прокладываются только с использованием витой пары, а подземные кабельные сети – только с использованием одножильного кабеля. Оба типа могут использоваться в домашней проводке. Что лучше использовать для скрытого монтажа в жилых помещениях: одножильный или многожильный кабель? Давайте объясним это на конкретных примерах.

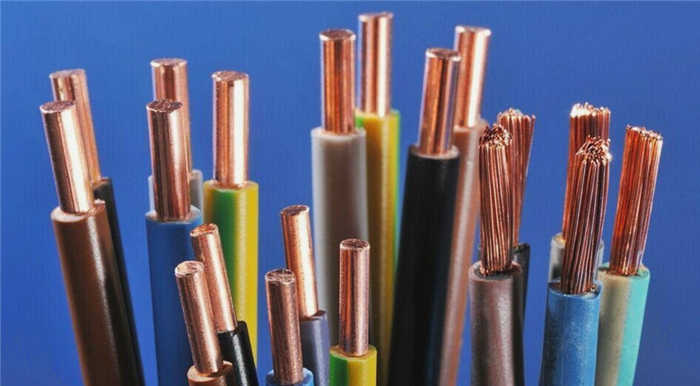

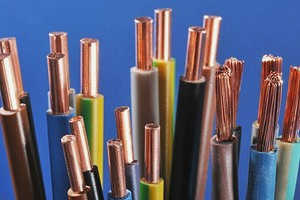

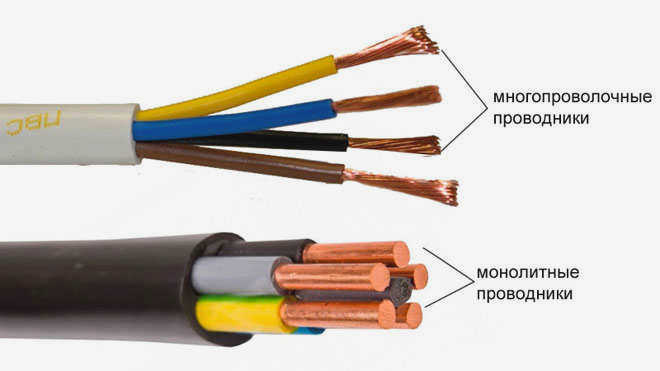

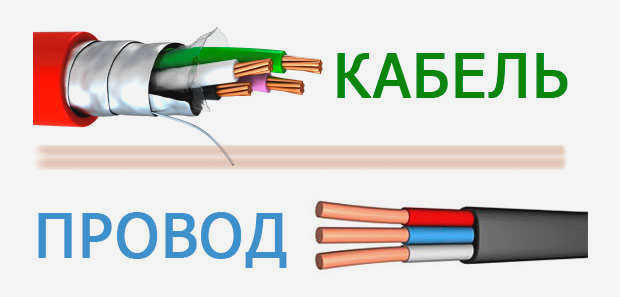

Конструкция одножильного и многожильного кабеля
Одножильные и многожильные кабели имеют одинаковые размеры. Например, существуют сечения 1,5 мм 2, 2,5 мм 2 и 4 мм 2, которые используются для бытовой проводки. Понятно, что 4 мм 2 используется реже, так как это большой расход, но все же есть домовладельцы, у которых есть запас на будущее, чтобы проложить такой провод в своем доме.
Одинаковые сечения одножильного и многожильного провода выдерживают одинаковую нагрузку (если сравнивать одинаковый материал, например, медь). С точки зрения сопротивления одножильный провод немного лучше, но в бытовых условиях это не критично.
Например, одножильный провод сечением 1 мм2 имеет сопротивление 18,1 Ом на км провода, а витой провод сечением 1 мм2 имеет сопротивление 19,5 Ом на км провода – не такая уж существенная разница.
Каждый тип провода имеет свои преимущества и недостатки. Мы будем рассматривать их применительно к бытовой проводке скрытого монтажа, поэтому преимущества одних изделий могут стать здесь недостатками и наоборот. Что же мы имеем в виду? Давайте узнаем.
Быстрый метод: как выбрать хороший кабель?
Ниже приведена подробная методика выбора кабеля. Но что делать, если у вас нет времени на изучение национальных стандартов, таблиц или каких-либо математических формул. Тогда воспользуйтесь упрощенным методом.
- Выбирайте кабель, в названии которого есть слово "ГОСТ". Это означает, что он соответствует государственным стандартам.

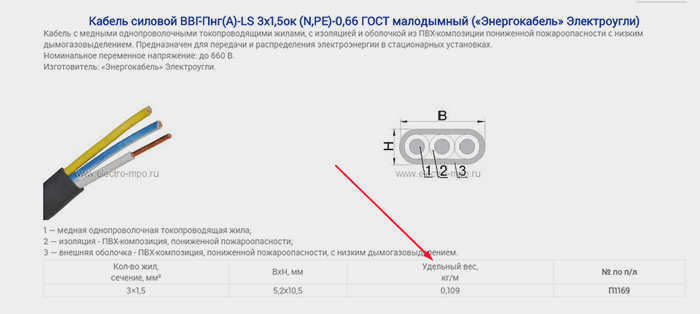

- Если в ассортименте есть несколько вариантов, выбирайте тот, у которого наибольший удельный вес. Это обычно означает, что в кабеле больше металла и изоляция толще. Удельный вес обычно даже указывается в описании продукта.
Конечно, это очень упрощенная методика. Для тех, кому лень разбираться в деталях, предлагается более эффективный алгоритм.
В каком стандарте изготавливаются кабели ВВГ, АВВГ, АВБбШВ и ВБбШВ?
Это наиболее распространенные типы кабелей для прокладки. Именно кабель ВВГ (или ВВГнг) часто используется для прокладки кабелей в квартире или доме. При всем разнообразии вариантов "сделай сам" хочется купить такой, который гарантированно выдержит заданную нагрузку.
Кабели ВВГ, АВВГ, АВБбШВ, ВБбШВ, а также их производные ВВГнг, ВВГнг-LS, АВВГнг и АВВГнг-LS изготавливаются в соответствии со следующими стандартами ГОСТ 16442-80. Данный ГОСТ определяет сечение жилы, диаметр наружной оболочки и изоляцию жил. В таблице ниже показано, какой толщины должна быть изоляция для данного сечения кабеля:

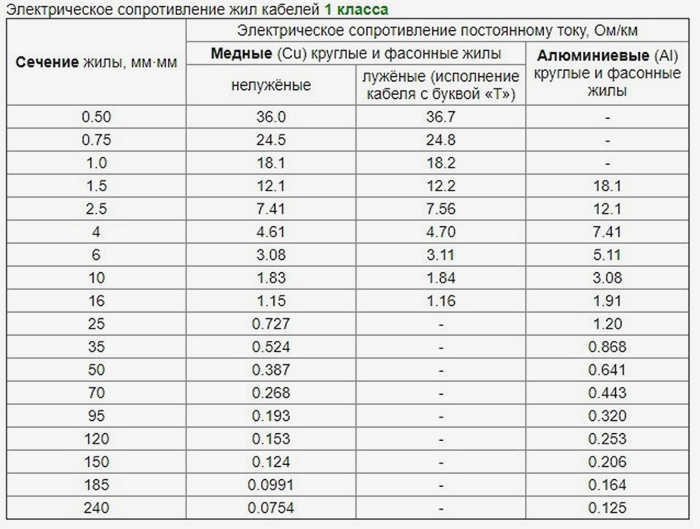

Кроме того, каждое сечение кабеля должно иметь определенное сопротивление изоляции, которое выражается в Мом*км. Это показано в таблице ниже:
Что теперь делать со всей этой информацией? Необходимо определить, соответствует ли кабель ГОСТу или он изготовлен только по техническим условиям производителя.
Предположим, вы пришли в строительный магазин, чтобы купить кабель ВВГнг. Если вы покупаете целую бухту (не нарезанную), то к ней должен прилагаться технический паспорт (инструкция), в котором указан стандарт, по которому она изготовлена. Допустим, в нем указаны только заводские характеристики. Не пугайтесь: спецификации могут соответствовать ГОСТу. Это легко проверить.
Сравните указанные диаметр изоляции провода и его сопротивление с табличными данными, которые мы привели. Если они совпадают, это хороший знак – можно продолжать проверку.
Если параметры изоляции, толщина жилы и сопротивление не соответствуют ГОСТу (а такое случается сплошь и рядом), лучше рассмотреть другой вариант.
Разновидности кабеля для сети 15 кВт
Необходимо знать, какой тип кабеля использовать в частном доме: 3-фазный или однофазный. Подключение по первому варианту предполагает снижение нагрузки на сеть и номинала сетевого выключателя. Недостатком является то, что размер распределительного щита будет больше, чем при однофазном подключении, так как автоматические выключатели будут занимать 3-4 модуля.
Трехфазные автоматические выключатели также имеют большие размеры. Однако этот тип кабеля позволяет подключать к дому асинхронные электроприборы, бойлеры, электроплиты или системы отопления.
Поскольку трехфазная сеть имеет напряжение 380 вольт, для защиты перед подачей электроэнергии в дом потребуется трехходовой автоматический выключатель. Это поможет избежать риска возгорания и поражения электрическим током и обеспечит защиту от короткого замыкания в сети. Кабели различаются по материалу жилы. Медные кабели имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.
Силовые кабели различаются по типу ввода:
- Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они способны пропускать ток до 1 кВ и выдерживать температуру от -50°С до +48°С. Недостатком воздушного ввода является использование перемычек, необходимых для нормального подключения кабеля к распределительному устройству. Согласно правилам электромонтажа, такие перемычки запрещены, но если компания, поставляющая кабель, согласна, на соединение будет наложена пломба.
- Подземный. Для данного типа подключения используется кабель АВБбШв (алюминиевый) или ВБбШв (медный) с бронированной оболочкой, оцинкованными лентами и защитным шлангом. Он необходим для защиты кабеля от проникновения в землю или механических повреждений.

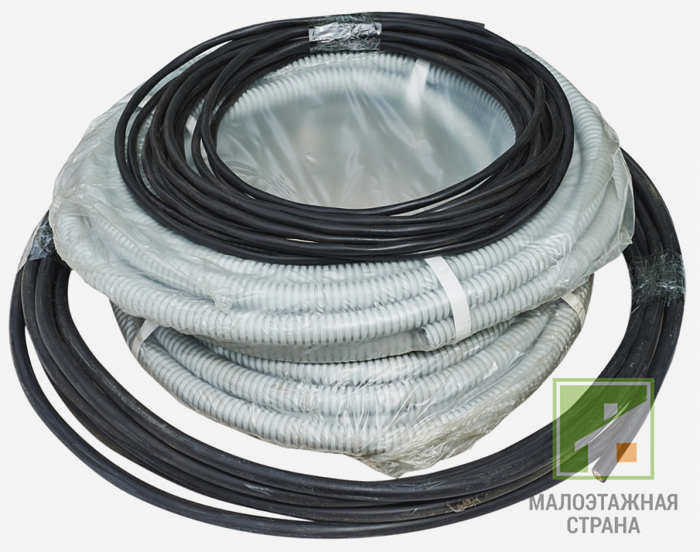

Подземный кабелепровод
Если есть возможность провести силовое подключение через фундамент, то электрическое подключение к деревянному дому или бетонной конструкции рекомендуется проводить под землей. Для этого к столбу следует прикрепить трубу, расположенную на высоте 2 м над уровнем поверхности. Необходимо защитить кабель от людей и внешних повреждений.
От основания трубы следует вырыть траншею глубиной 0,7-0,8 м, если кабель защищен защитным кожухом, и глубиной 1 м, если нет. Подключение к дому также должно быть выполнено с помощью железной трубы, края которой должны быть сглажены, чтобы кабель не перетирался. Отверстия можно закрыть резиновыми заглушками, чтобы предотвратить попадание снега и воды и повысить теплоизоляцию помещения.
Также можно выполнить подключение кабеля к распределительному устройству через стену, а не через фундамент. Для этого потребуется аналогичная труба, которая устанавливается возле столба на высоте 2 м над землей. Она устанавливается рядом с распределительным устройством и стеной снаружи здания.

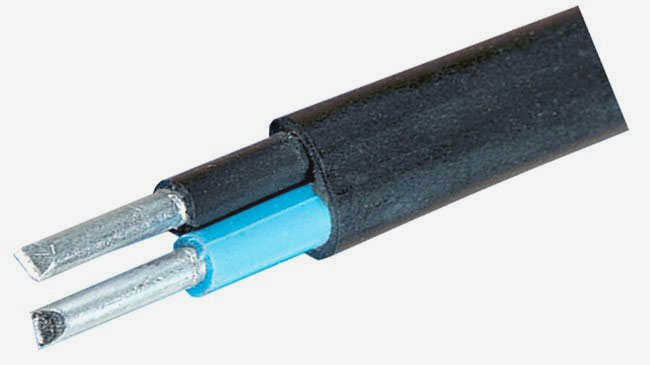

Медь или алюминий
В советское время алюминий использовался для проводки в жилых домах из-за его
- более низкой цены по сравнению с медной проводкой для электромонтажа;
- более легкая конструкция.
Однако у алюминиевых проводников больше отрицательных сторон, чем положительных:
- меньшая электропроводность;
- окисление при контакте с воздухом, что увеличивает сопротивление и уменьшает полезное сечение;
- Срок службы не превышает 20-25 лет;
- Повышенная хрупкость;
- Сложность прокладки кабелей.
Преимущества меди, используемой в электрических кабелях
- Хорошая проводимость даже после образования пленки на поверхности;
- срок службы – до полувека;
- высокая механическая прочность;
- простота монтажа.
Единственным недостатком такой кабельной проводки является ее высокая стоимость. Строительные нормы и правила определяют, какой тип кабеля необходим для прокладки кабелей, в соответствии с которыми в различных зданиях используются медные кабели и провода. Ссылки на ПУЭ можно найти здесь.
Если у вас недостаточно средств, возможна комбинация кабелей. Кабель для розеток должен иметь медные жилы, а кабель для освещения – медные или алюминиевые жилы. Если используются многометаллические компоненты, необходимо приобрести соединительные колодки или специальные клеммы, чтобы предотвратить прямой контакт между металлами, так как алюминий сильно окисляется. Это увеличивает сопротивление контакта, нагрев и способствует возгоранию.
Читайте также: Основные технические характеристики силового кабеля АВВГ
Электропроводка в огнеопасных зданиях с алюминиевыми проводниками наиболее подвержена перегреву, поэтому в деревянных домах следует использовать медную проводку.

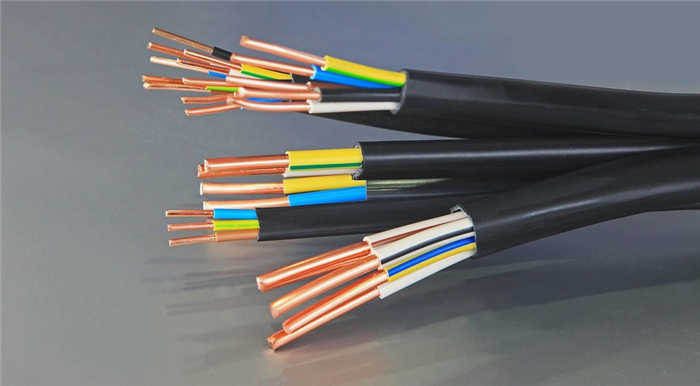

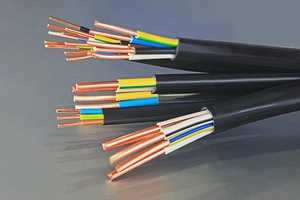

Одножильный или многожильный кабель
Используется как одножильный, так и одножильный и многожильный кабель. Тип кабеля, необходимого для прокладки проводки, зависит от используемого оборудования: стационарного или переносного.
Одножильный кабель обладает большей жесткостью и используется для стационарной прокладки. Кабель типа "витая пара" имеет несколько тонких жил, которые образуют поперечное сечение кабеля. При подключении к клеммам их необходимо обжать или заделать. Такие изделия используются в труднодоступных местах и для подключения портативного оборудования.
Оба варианта могут использоваться для бытовой проводки. Выбор основывается на удобстве монтажа и эксплуатации. Для скрытой проводки под штукатуркой можно использовать сплошной кабелепровод. При очень крутых изгибах лучше использовать многопроволочный кабель для всех типов прокладки. В настоящее время для прокладки кабелей в плоских зданиях используется 3-проводная одножильная (однопроволочная) кабельная система.однопроволочный).
