Коллекторы с автоматическими регулирующими клапанами могут быть оснащены нерегулируемыми расходомерами. Эти устройства устанавливаются не на верхней части коллектора, а между выходом трубы и патрубком.
Выбор коллектора для напольного отопления: типы, оборудование

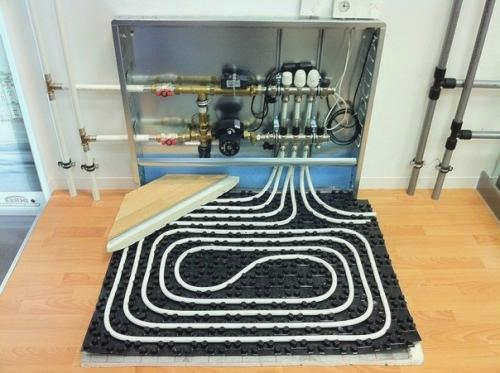

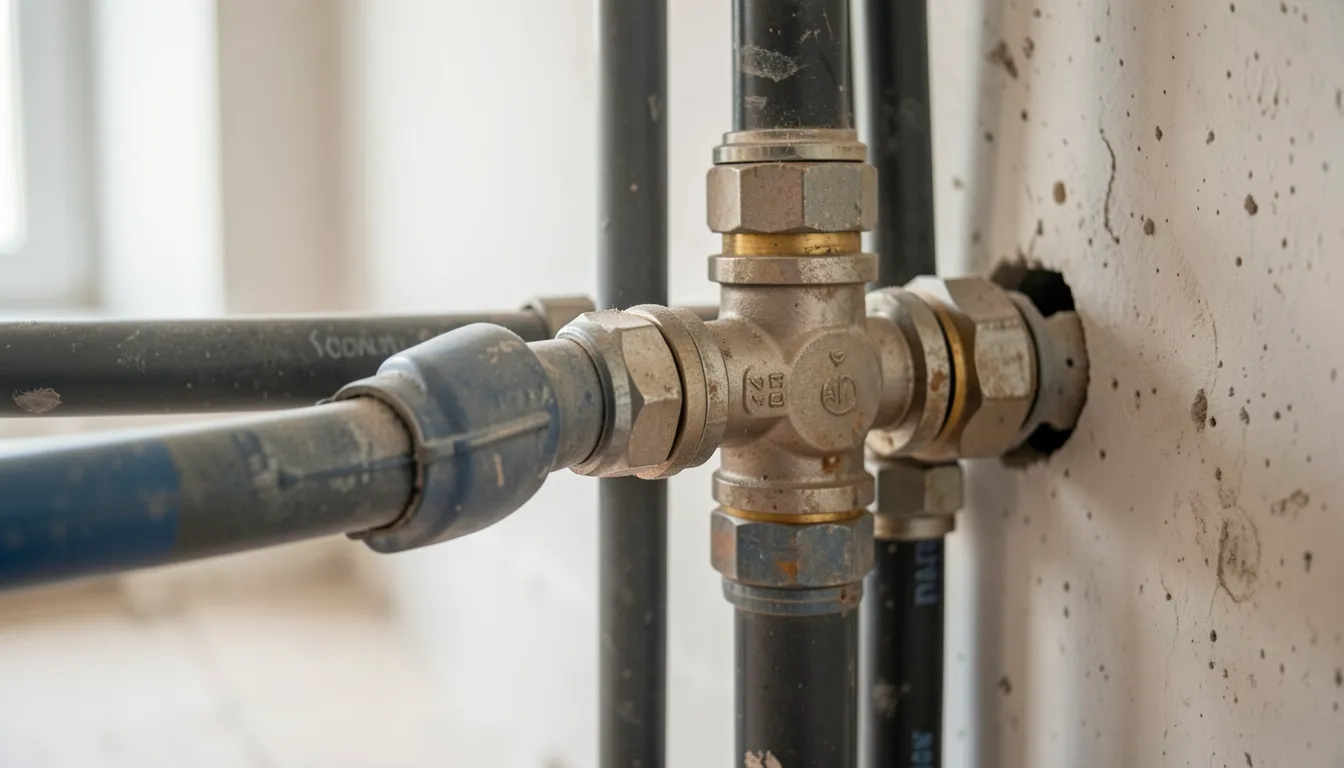

Коллектор для напольного отопления – это распределительный узел, который перенаправляет теплоноситель от отопительного котла к нескольким контурам системы напольного отопления. Однако, в зависимости от конструкции, он может выполнять и другие функциональные задачи. Например, удаление воздуха из системы, регулирование потока теплоносителя и контроль потока с помощью ручных или автоматических расходомеров. Это эффективно обеспечивает поддержание требуемой температуры в контурах напольного отопления.
Из-за характерного внешнего вида коллектора среди монтажников отопления широко используется другой сленговый термин для обозначения коллектора: "гребенка".
Функциональная основа и основные типы коллекторов
Система коллекторов для напольного отопления довольно проста. Теплоноситель от отопительного котла поступает в подающий коллектор. Его рекомендуется располагать над обратным коллектором, но можно и под ним, в зависимости от местных условий монтажа и разновидности подключаемого смесительного узла. Корпус коллектора имеет два или более ответвлений, оснащенных соответствующими запорными и регулирующими клапанами. Каждая ветвь отводит теплоноситель к определенным трубам TP. Выходной конец трубного контура замыкается на обратную гребенку, которая отводит собранный общий поток в отопительный котел.
Конечно, в самом простом виде коллектор для напольного отопления представляет собой кусок трубы с несколькими резьбовыми выходами. Однако в зависимости от того, какой будет конечная конфигурация, сложность монтажа, комплектация и стоимость могут отличаться в разы. Для начала рассмотрим наиболее популярные базовые модели водораспределительных клапанов.
С фитингами для подключения контуров.

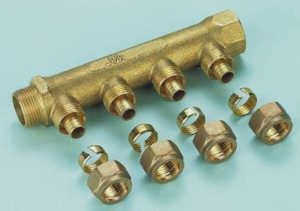

Одним из самых бюджетных, но полностью готовых к продаже является коллектор с входной/выходной резьбой и фитингами для соединения металлопластиковых или полностью сшитых полиэтиленовых труб. Одна из таких моделей изображена на рисунке ниже.
Со встроенными клапанами

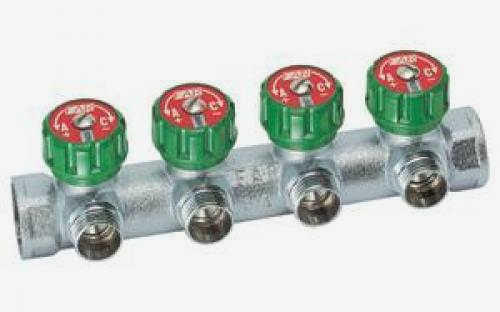

Коллектор для напольного отопления также может быть оснащен двухходовыми шаровыми кранами (рис. 3). Эти устройства не обеспечивают управление каждым контуром – они предназначены только для включения или выключения отдельных ветвей отопления. Учитывая, что система напольного отопления приобретается и устанавливается для повышения комфорта пользователя, который обеспечивается тонкой настройкой системы, польза от таких коллекторов чисто избирательная. На фото показан такой трехконтурный коллектор со встроенными двухходовыми шаровыми кранами.
Что необходимо для установки магистрального коллектора TP?

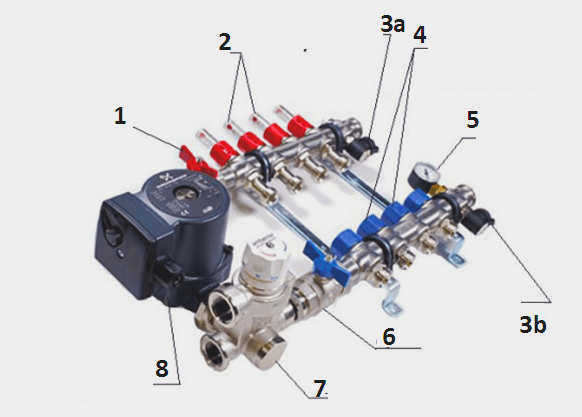

Разновидности, арматура и назначение отдельных компонентов коллектора уже были описаны в статье "Выбор коллектора для напольного отопления: виды, арматура". Поэтому кратко напомним здесь, что для монтажа различных типов вам понадобятся:
- пара основных гребенок (моноблочных или комбинированных) для подачи и возврата теплоносителя;
- двухходовые шаровые краны. Два из них понадобятся для изоляции подачи и обратки от основного (радиаторного) контура отопления. Остальные могут использоваться в качестве запорной арматуры на входе/выходе контуров напольного отопления на соответствующую гребенку;
- Ручные клапаны – ротаметры для балансировки расхода теплоносителя в каждой ветви. Они обычно устанавливаются на подающем коллекторе для каждого отопительного контура;
- Термостатические клапаны – управляемые вручную или сервоуправляемые контроллером;
- Циркуляционный насос, который рекомендуется приобретать в составе полной смесительной группы, включая соединительные краны, байпас, сетчатый фильтр и т.д. Следует отметить, что, устанавливая коллектор для теплого пола своими руками по упрощенной схеме, можно обойтись без насоса, используя только автоматический трехходовой или двухходовой клапан Unibox;
- контрольные приборы – манометры, термометры;
- группы безопасности;
- фитинги и различные соединители для присоединения труб теплого пола к коллекторам и т.д.
Проектирование коллекторного узла

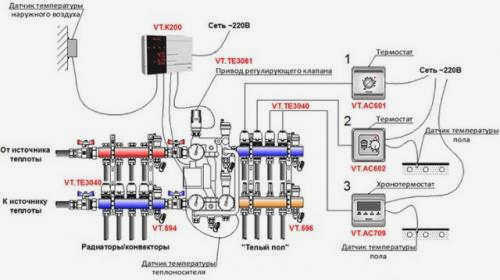

Предварительно собранная принципиальная схема облегчит сборку гребенки. Имея под рукой даже любительский эскиз, можно уберечься от многих ошибок при монтаже. Однако хорошо продуманная схема коллектора напольного отопления, составленная профессионалом, уже должна учитывать ряд параметров и практических моментов. Наиболее важными из них являются:
- количество отопительных ветвей (контуров);
- технические характеристики потребительского оборудования – диаметр и метраж трубопроводов контура, а также гидравлические потери в них;
- Тип отопительного котла, его основные эксплуатационные возможности – тепловая мощность, мощность циркуляционного насоса, температура теплоносителя.
- Наличие дополнительного оборудования в системе отопления – накопительных и демпфирующих баков, манометров, термометров, групп безопасности, водяных баров и т.д;
- Необходимость обеспечения масштабируемости – подключение дополнительных контуров, совершенствование системы управления – установка оборудования автоматизации поверх существующих элементов управления, а также устройств для удаленного доступа.
ВАЖНО: Профессиональная схема подключения коллектора напольного отопления не только дает представление о том, какой кран отвечает за определенную зону. Она позволяет разложить трубы более структурированно и облегчает настройку и управление системой отопления.
Дополнительное оборудование
Для того чтобы система напольного отопления работала правильно, сопротивление потоку контуров должно быть одинаковым, поэтому рекомендуется устанавливать контуры напольного отопления примерно одинаковой длины. На практике, однако, это не всегда возможно. Если контуры разной длины подключены непосредственно к коллектору, большая часть теплового потока будет проходить через самый короткий контур. Это связано с тем, что он имеет самое низкое гидравлическое сопротивление.

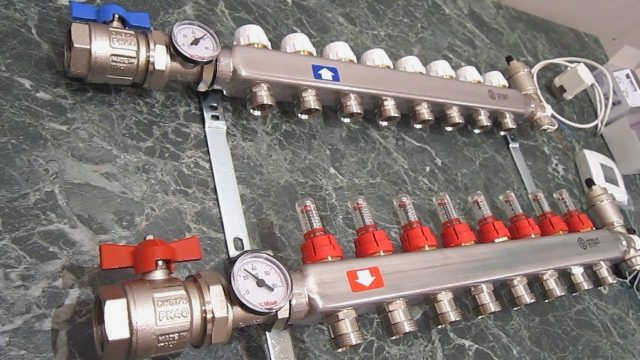

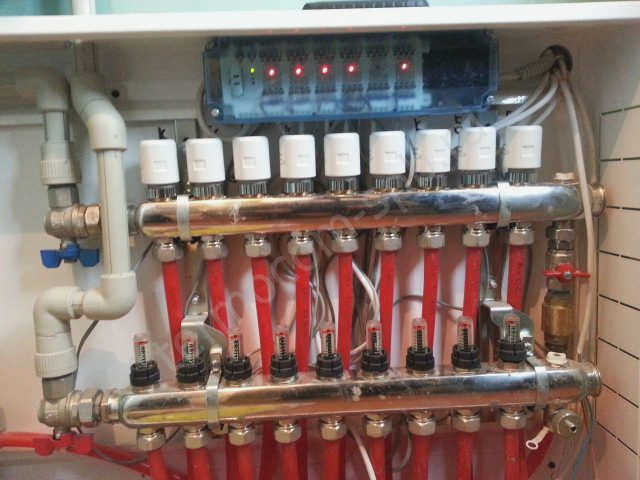

Этой проблемы можно избежать, установив расходомеры на подающем коллекторе на каждом из соединений, к которым подключаются контуры напольного отопления. Расходомеры позволяют регулировать расход путем сужения и расширения зазора, через который жидкость поступает в данный контур. Использование расходомеров позволяет устанавливать контуры различной длины без ущерба для работы напольного отопления.
Особенности конструкции
Расходный коллектор имеет полый корпус с коленами для подключения контуров. Концы и соединения оснащены запорными и регулирующими клапанами. Коллектор для напольного отопления состоит из подающего и обратного коллекторов. Подающий коллектор обычно устанавливается над обратным коллектором, но может быть установлен и ниже – это зависит от места установки коллектора и типа подключаемого смесительного узла.
Один конец контура напольного отопления подсоединяется к каждому ответвлению распределительной трубы – другой конец трубы подсоединяется к ответвлению обратной трубы. Он собирает остывший теплоноситель и направляет его поток в отопительный котел.
Основная часть коллектора представляет собой отрезок трубы с двумя или более резьбовыми отводами. Однако существует множество моделей, которые различаются по торцевым фитингам, сложности монтажа, функциональным характеристикам и стоимости.
С фитингами.
Бюджетные модели включают трубы с резьбовыми соединениями, которые могут быть оснащены фитингами для подключения контуров напольного отопления. Труба для подогрева пола может быть изготовлена из сшитого полиэтилена или металлического ламината.
Со встроенными кранами

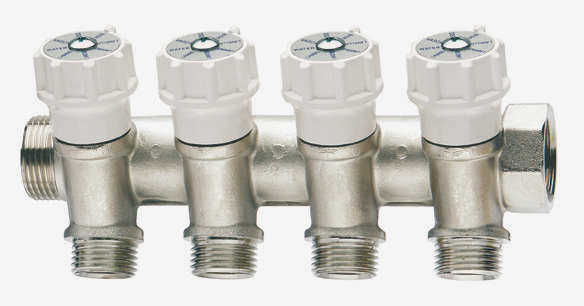

Упрощенный отопительный коллектор может быть оснащен встроенным двухходовым шаровым краном. Такой коллектор не предназначен для регулирования работы отдельных контуров – кран можно использовать только для полного перекрытия потока теплоносителя для отключения конкретного контура.
Недорогие коллекторы (с фитингами или встроенными вентилями) можно использовать только в системах вторичного напольного отопления с одним или двумя короткими контурами. Они также могут быть установлены без модификации в системах с несколькими контурами одинаковой длины – с одинаковыми требованиями к гидравлическому сопротивлению и температуре.
Видео 2016-9 Часть 5 Какой коллектор выбрать для напольного отопления. Радиаторы. Как
Монтаж коллектора можно упростить, имея заранее разработанную схему. Имея под рукой даже любительский эскиз, вы будете защищены от многих ошибок при монтаже. Однако хорошо спроектированный коллектор для напольного отопления, составленный профессионалом, уже должен учитывать ряд параметров и практических аспектов. Наиболее важными из них являются:
- количество отопительных ветвей (петель);
- спецификация потребительского оборудования – диаметр и метраж трубопроводов контура и гидравлические потери в них;
- Тип отопительного котла, его основные рабочие мощности – тепловая мощность, мощность циркуляционного насоса, температура теплоносителя.
- Наличие в системе отопления дополнительного оборудования – накопительных и демпфирующих баков, манометров, термометров, групп безопасности, водонагревателей и т.д;
- Необходимость обеспечения масштабируемости – подключение дополнительных контуров, совершенствование системы управления – установка устройств автоматизации и блоков, обеспечивающих удаленный доступ на существующие системы управления.
ВАЖНО! Профессиональная схема подключения коллектора напольного отопления – это не просто указание того, какой кран отвечает за тот или иной участок. Она позволяет разложить трубы в более упорядоченном виде, а также облегчает настройку и управление системой отопления.
Оценка отопительных коллекторов. Остерегайтесь подделок! Выбор коллекторов для отопления и водоснабжения
Залогом долгой и эффективной работы систем отопления и водоснабжения является не только правильный монтаж и эксплуатация, но и качество оборудования и арматуры: коллекторов, фитингов и т.д. Сегодня на рынке существуют производители и дилеры, предлагающие поддельную продукцию известных брендов. Как отличить подделку?
Хромированный латунный коллектор MULTIFAR с регулирующими клапанами на выходах был разработан компанией FAR Rubinettterie S. p. A. (Италия) и запатентован в 1990 году. В настоящее время FAR производит три типа коллекторов: колена с метрической резьбой M24?19, трубчатые резьбовые колена с плоской прокладкой и колена Eurokonus.
Коллекторы MULTIFAR оказались популярными среди потребителей, и ряд недобросовестных производителей начали продавать поддельную продукцию под этим брендом. Выявив подделки, компания FAR Rubinettterie S.p.A. отправила несколько образцов на техническое тестирование в НИИ сантехники, который подтвердил их существенные отличия от оригинальных коллекторов MULTIFAR.
КАК ОТЛИЧИТЬ ОРИГИНАЛЬНЫЙ КОЛЛЕКТОР MULTIFAR ОТ ПОДДЕЛКИ?
По результатам экспертизы ГУ МВД России по Московской области было возбуждено уголовное дело по признакам состава преступления, предусмотренного ч. 3 ст. 180 УК РФ "Незаконное использование товарного знака". В ходе этих мероприятий была изъята крупная партия контрафактных ФАР
Разница заключается в конструкции отдельных элементов коллектора, качестве литья и составе латуни. Подлинные коллекторы FAR отличаются от низкокачественных подделок по:
1) расточка канала.
