Перед измерением необходимо разрядить конденсатор – разряд зависит от типа и емкости устройства. Также следует правильно подобрать резистивную нагрузку. В противном случае сам мультиметр может выйти из строя.
Лучшие мультиметры
Мультиметр – это электроизмерительный прибор, сочетающий в себе возможности амперметра, вольтметра и омметра. Он универсален и никогда не сидит без дела в доме, но у вас не будет к нему претензий, только если вы купите хороший прибор. Цель нашего рейтинга – рассмотреть лучшие цифровые мультиметры, включенные в него на основе многочисленных положительных отзывов покупателей. Это поможет сузить круг поиска и облегчит выбор подходящей модели.
Типы мультиметров
Приборы для измерения характеристик электрических сигналов универсальны, используются в мастерских, на станциях технического обслуживания и при ремонте сложного электрооборудования. Условия эксплуатации и требования к точности измерений различны. По этой причине производители электрооборудования предлагают несколько типов приборов. В зависимости от способа вывода и обработки данных мультиметры делятся на аналоговые и цифровые модели. По степени сложности существуют два основных типа детекторов – любительские и профессиональные. Разнообразие моделей позволяет приобрести качественный мультиметр для решения различных задач.
Аналоговые
Приборы выпускаются с классической индикаторной шкалой. Они относятся к наиболее универсальному оборудованию. Их можно использовать в местах с сильными помехами. Измерения проводятся при температуре до -30 градусов Цельсия. Данные могут быть отображены сразу, но не отличаются высокой точностью. Рекомендуется для применения в больших объемах, где не требуется минимальная погрешность. Не требуется дополнительный источник питания. Недостатки: низкая точность низковольтных измерений, необходимость установки нуля перед работой, чувствительность к механической вибрации.
Оценка лучших мультиметров
Данный рейтинг составлен на основе мнений экспертов, отзывов и оценок покупателей, а также наших собственных тестов. В наш ТОП вошли лучшие мультиметры на рынке, которые подойдут как профессионалам, так и любителям. Выбирая лучший тестер, мы основывались на следующих критериях:
- Тип – для профессионалов или любителей, цифровой и аналоговый;
- Измерительные возможности – учитывается количество режимов и диапазон измерений;
- Точность показаний – влияет на область применения;
- Вес и габариты – влияют на удобство во время работы.

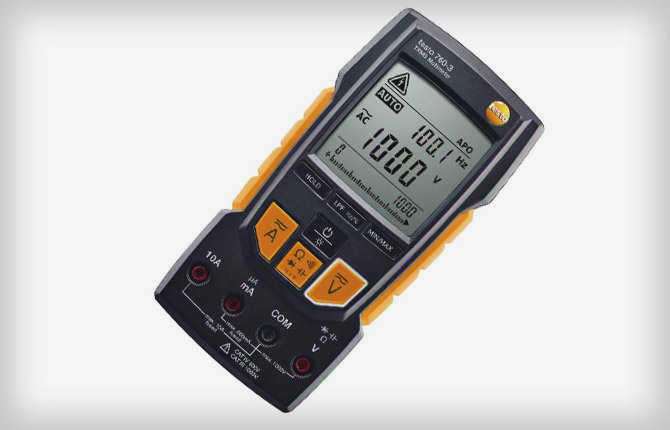

Что касается недорогих измерительных приборов, то стоит обратить внимание на марки IEK, Mastech и Ресанта. Если вас интересует премиум-класс, мы рекомендуем Fluke, Testo, UNI-T, CEM и KVT. Все выбранные модели доступны на рынке, поэтому купить лучший тестер для вас не составит труда.
Общие советы по выбору
Выбирая для себя мультиметр, обратите внимание на следующие критерии:
- Звуковой или световой индикатор. Некоторые приборы не имеют световой или звуковой индикации и изменяют показания только на экране. Это не очень удобно, поскольку приходится постоянно переводить взгляд со стилуса на дисплей. Гораздо удобнее иметь звуковую сигнализацию, которая избавляет от необходимости смотреть на экран устройства. Звуковая сигнализация немного менее удобна, но все же лучше, чем изменение показаний на экране. Если возможно, выбирайте прибор со звуковой сигнализацией.
- Наличие предохранителя в цепи. Предохранитель необходим для того, чтобы предотвратить сгорание материнской платы при случайном использовании неправильного режима. Например, если вы установите прибор в режим измерения сопротивления и будете измерять напряжение, он может перегореть. Если у вас есть предохранитель, то он перегорит, а прибор останется целым. Поскольку заглянуть под корпус мультиметра заранее невозможно, следует уточнить этот вопрос у продавца.
- Максимальный диапазон измерения. Каждый прибор имеет максимальный диапазон измерения для каждого типа показаний. Чем больше максимальный диапазон, тем больше задач можно выполнить с помощью прибора. Как правило, чем больше максимальный диапазон, который может обеспечить прибор, тем он дороже. Поэтому выбирайте модель в зависимости от того, что вы хотите измерять.
Полное руководство по выбору можно найти здесь.
Недорогие мультиметры до 500 рублей
IEK Universal M830B
Простейший универсальный тестер с большинством функций, необходимых для бытовой работы. Обратите внимание, что это модель серии 830B, которая доступна почти у всех производителей. Она также известна как DT 830V. Прибор может измерять постоянное напряжение до 1 000 вольт и переменное напряжение до 750 вольт, поэтому вы легко сможете проверить напряжение в домашней цепи.
Тест на непрерывность уже слышен, поэтому вам не придется постоянно смотреть на прибор при проверке неисправностей. Однако главным преимуществом является низкая цена.
DT 838B
DT 838B – это вечная классика. Он заменяет амперметр, вольтметр и омметр. Он может выполнять практически все измерения, за исключением переменного тока. Он примечателен своей низкой погрешностью измерения постоянного напряжения – всего 0,5%, поэтому вы можете измерять напряжение батарей и аккумуляторов, не опасаясь ошибиться. Однако стоит обратить внимание на один момент: многие продавцы (Яндекс Маркет не исключение) указывают в описании товара, что диапазон измерения постоянного напряжения составляет 200 – 1000В. Однако минимальное напряжение, которое он способен измерить, составляет 0,2 вольта.
Мультиметр может измерять постоянное и переменное напряжение и ток, сопротивление, КПД транзисторов и диодов, емкость конденсаторов, а также частоту. Более того, измерение частоты достигает частот до 10 МГц. Кроме всего прочего, прибор оснащен звуковым номеронабирателем. При необходимости показания можно сохранить в памяти прибора.
Оценка лучших мультиметров с базовой функциональностью
В эту категорию входят приборы со стандартным набором функций, необходимых для измерения электрических сетей, цепей, при ремонте бытовой техники. Все они относятся к категории CAT III – оборудование для проверки низковольтного оборудования.
M-838 TDM ELECTRIC
Простой, компактный прибор для самых несложных измерений, таких как напряжение или ток в проводке бытовых приборов. Дюжину лет назад М-838 был популярен. Почти каждый, кто ремонтировал автомобили, бытовую технику или простое радиооборудование, имел такой прибор.
Отличительной чертой M-838 была его прочность и надежность. Бюджетный мультиметр легко переживал падение на бетонный пол или зиму в гараже. Питание прибора осуществлялось от 9-вольтовой батарейки "Крона". Пределы измерений, для современного мультиметра, довольно скромные:
- Постоянное напряжение – 1000 вольт, переменное напряжение – 750 вольт.
- Измерение тока – до 0,2 А, с помощью специального разъема на мультиметре можно было кратковременно измерить до 10 А.
- Сопротивление – до 200 Ом.
- Также есть разъем для проверки транзисторов, диодов и конденсаторов.
В целом, измерительный прибор прост, но его возможностей явно не хватает, так как с каждым поколением технологии становятся все сложнее. Раздражающей особенностью прибора является снижение точности измерений при разряженной батарее. Однако одной "Кроны" обычно хватает на 3-5 лет использования. Мультиметр позиционируется как обычный бытовой прибор для простых электрических измерений.
Его цена составляет от 500 рублей.

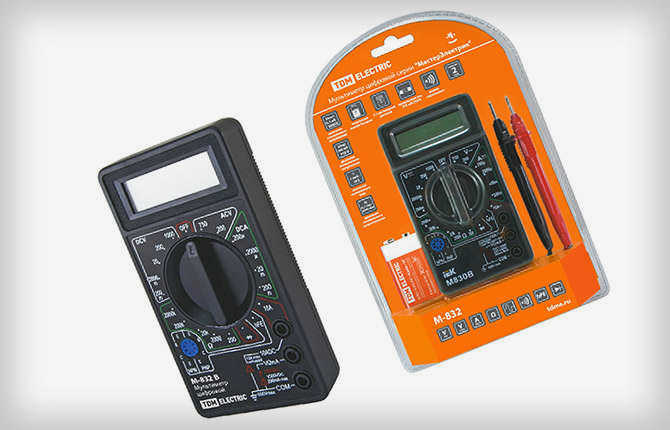

DT 830-832.
Это тот случай, когда на основе одной и той же электронной платы с универсальной микросхемой микроконтроллера выпущено несколько вариантов мультиметров. В данном случае DT 832, DT 837 и DT 838 производятся на базе платы DT 830. По сути, это один и тот же прибор, модели отличаются лишь незначительными дополнительными функциями.
Оценка лучших мультиметров с расширенными функциями
Многие измерительные приборы включают в себя интересные дополнительные функции. Некоторые из них оказались бесполезными, но большинство активно используются владельцами при ремонте оборудования.

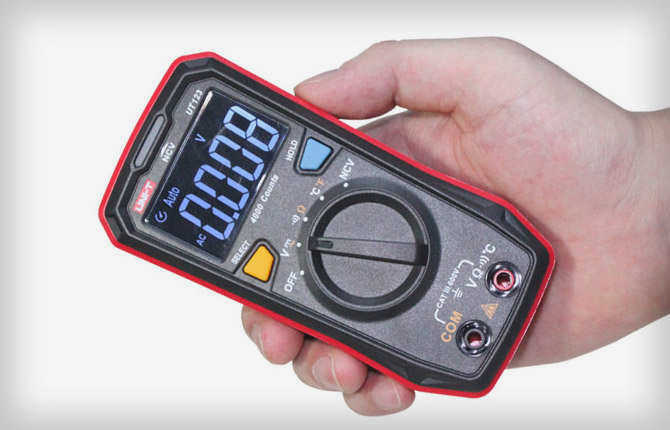

UNI-T UT123
Специализированная модель с необычным типом дисплея. Это перевернутый дисплей. Его можно использовать днем, но лучше всего дисплей виден в темноте. Поэтому данная модель предназначена для измерений в труднодоступных местах при сильном затемнении экрана.
По функциональности тестер может уступать наиболее популярным моделям. Например, в нем отсутствует подсветка и система проверки диодов. Однако по основным функциям UNI-T UT123 находится на одном уровне с самыми популярными мультиметрами:
- Диапазон измерения сопротивления – 20 мегаом.
- Предел измерения постоянного напряжения – 600 В.
- Ток – до 10 А.
- Частота измеряемого сигнала с переменной амплитудой – до 400 Гц.
В большинстве случаев мультиметр приобретается для ремонта и обслуживания личного автотранспорта.
Модель CEM DT-61
Внешний вид, дизайн и компоновка мультиметра производят хорошее впечатление. Прибор не имеет ярких желто-красных наклеек и "крышек". В случае с серьезным цифровым инструментом они не нужны, так как каждый пользователь дорожит своим инструментом и старается всеми силами поддерживать его в пригодном для использования состоянии.
CEM DT-61 – дорогой прибор, его средняя цена составляет не менее 7 000 рублей, что почти на порядок выше бюджетных. Эта модель не является профессиональным мультиметром. Это более любительский вариант тестера, но достаточно хорошего качества.
По точности и, главное, стабильности измерений, мультиметру можно присвоить номер один в рейтинге недорогих любительских электронных тестеров. CEM DT-61 покупают как для домашнего использования, так и для применения в ремонтных мастерских.
Проверка работы диода в различных режимах
Проверка диодов производится либо в режиме омметра, либо в отдельном режиме, обозначенном специальным символом. Для проверки полупроводников с помощью омметра необходимо:
- Подготовьте и включите мультиметр, как описано выше.
- Установите предел измерения на 2000 Ом.

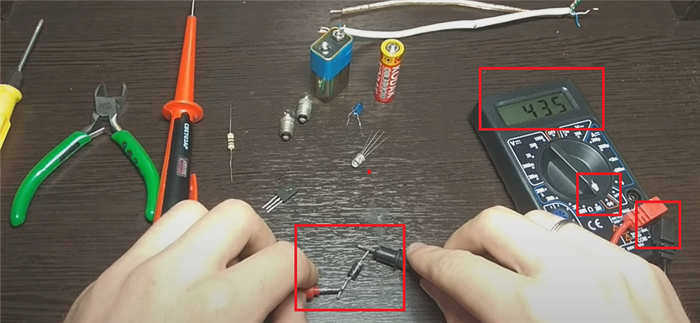

- Подключите щупы к ножкам диода: красный – к аноду, черный – к катоду.
- Оцените результаты на дисплее: показания должны быть около нескольких сотен Ом.

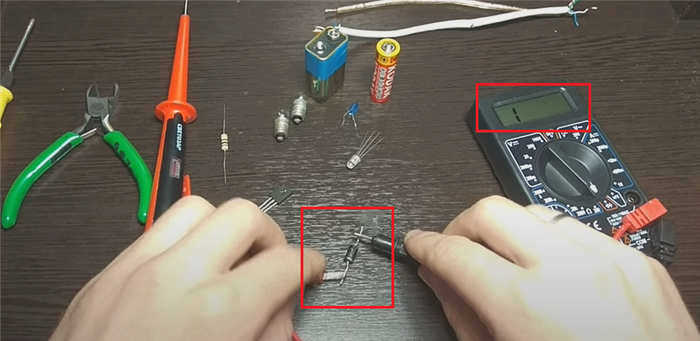

- Измените полярность подключения: переместите красный щуп к катоду, а черный – к аноду.
- Оцените показания – на дисплее должна отображаться единица слева, т.е. самый высокий уровень сопротивления.
Пригодность диодов можно также проверить с помощью специального режима, отмеченного специальным значком. В этом случае цифры на дисплее будут показывать не сопротивление полупроводника, а постоянное напряжение в пределах, указанных производителем.
Как выглядит процесс:
- Поместите переключатель в сектор с символом диода.
- Подключите красный щуп к гнезду VΩmA, а черный щуп – к гнезду Com.
- Поместите красный щуп на анод, а черный – на катод.
- Оцените цифры на экране: они будут варьироваться от 0,3 до 1 В.
- Поменяйте местами щупы: красный – к катоду, черный – к аноду.
- На дисплее должен появиться ноль.
Если показания не соответствуют стандарту для данной марки полупроводника, диод неисправен и непригоден.
Измерение тока в слаботочных цепях
Как правило, у непрофессионалов практически нет необходимости измерять ток – бытовые нужды чаще всего ограничиваются измерением напряжения и проверкой сопротивления (диода на целостность). Но поскольку речь идет о навыках работы с мультиметром, мы покажем и этот алгоритм.
При измерении тока полезно заранее знать, каковы могут быть его приблизительные значения. Если подключить прибор к току около 10 А, то легко может перегореть предохранитель, а мультиметр выйдет из строя при установке режима малого тока. Поэтому крайне желательно иметь хотя бы приблизительное представление о характеристиках приемника.
Важно: Измерения тока проводятся под нагрузкой. Поэтому при проведении измерений очень важно соблюдать полярность и правила электробезопасности!
Для измерения тока до 200 мА необходимо:
- Установить ручку выбора в секторе DCA, выбрав максимальное предельное значение. В случае с M-830 это 200 мА.
- Подключить красный провод зонда к гнезду VΩmA, а черный провод – к гнезду zero Com.
- Подключите последовательно к цепи тестируемого приемника, соблюдая полярность.
- Оцените результаты, полученные на дисплее. Если цифры на дисплее слишком низкие – уменьшите предел и повторите весь процесс снова.
- Если цифры слишком высокие, немедленно выключите мультиметр и измерьте токи от 200 мА до 10 А в соответствии с инструкцией.
Зондирование
"Тест на прозвонку" – это тест на непрерывность. Если необходимо проверить кабель или другой компонент на обрыв, выберите режим и прикоснитесь щупом к контактам цепи. Гнездо с маркировкой .
Некоторые модели мультиметров не только отображают информацию на дисплее, но и издают звуковой сигнал. По этой причине такой режим называется режимом "пробника". Если в цепи нет обрыва, на дисплее отобразится значение, равное падению напряжения через элемент, или значение, стремящееся к нулю на участке цепи. Если цепь или элемент разомкнуты, на дисплее отображается цифра 1.
Измерение температуры
Для измерения температуры используется специальный пробник, подключенный к разъемам COM и VΩmA. Зонд подводится к точке измерения температуры. На дисплее отобразится значение в градусах Цельсия.

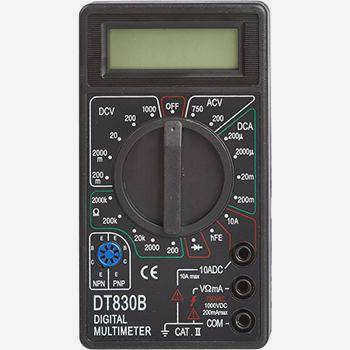

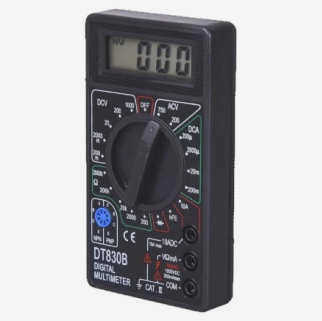

Мультиметр Ресанта DT830B
Мультиметр Ресанта DT830B – один из самых дешевых и простых мультиметров. Он имеет пластиковый корпус, механический переключатель режимов и 3 разъема для подключения пробников (COM, VΩmA, 10A). Также имеется разъем для тестирования транзисторов.
С помощью этого прибора можно выполнить следующие измерения:
- Напряжение постоянного тока (200 мВ, 2000 мВ, 20 В, 200 В, 1000 В).
- Напряжение переменного тока (200 В, 750 В).
- Постоянный ток (200 мкА, 2000 мкА, 20 мА, 200 мА, 10 А).
- Сопротивление (200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм).
- Коэффициент усиления транзистора (0-1000 hFE).
ЖК-дисплей и индикатор перегрузки во время измерений.
Мультиметр Ресанта DT832
Этот мультиметр аналогичен модели DT830B. Отличие заключается во встроенном генераторе прямоугольных импульсов с напряжением 5 В и частотой 50 Гц. Для любителя это, вероятно, не самое важное дополнение. Однако для радиолюбителя эта особенность может оказаться решающей при выборе устройства.
