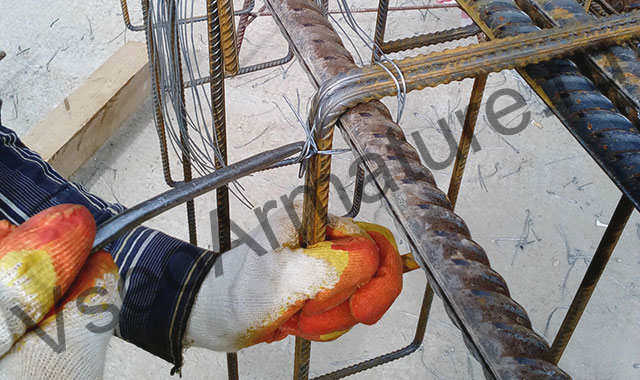

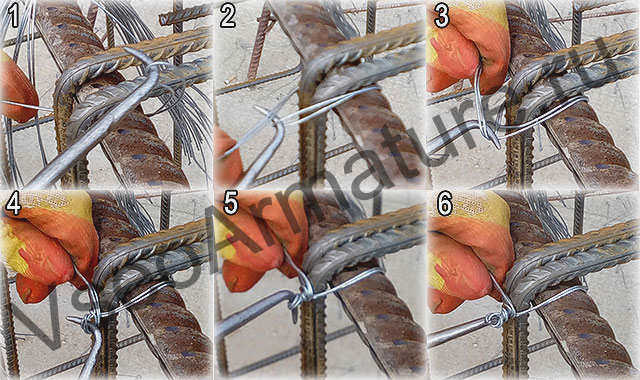

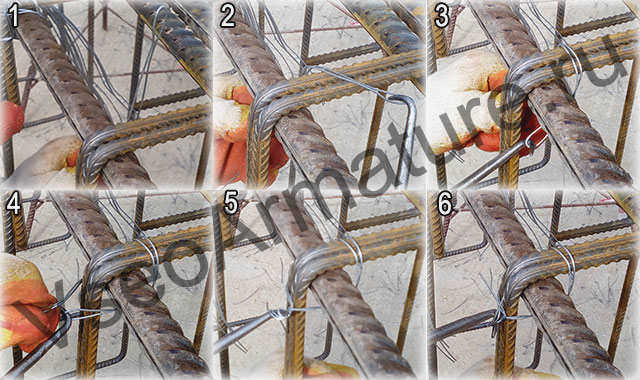

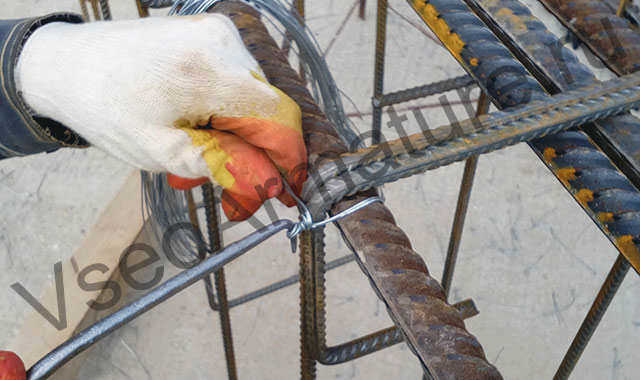

Этот узел используется для армирования конструкций, состоящих из арматуры и хомутов, таких как балки и колонны. Поскольку он надежно удерживает арматуру на месте в углу хомута, арматурщики называют его "мертвым" узлом. Чтобы сделать такой узел быстро и хорошо, требуется много практики. Рассмотрим инструкции по изготовлению узла:

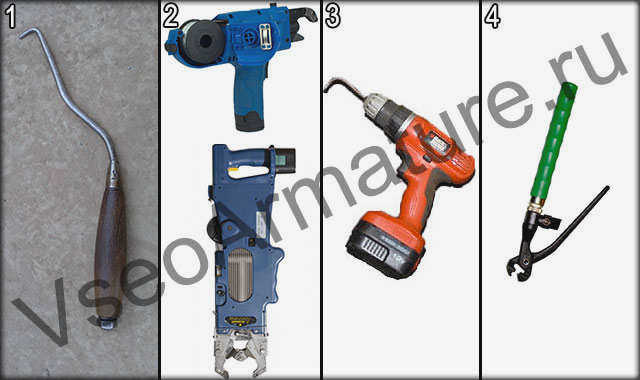

Как правильно вязать арматуру: техника и правила, советы для начинающих
Стягивание арматуры – один из основных этапов работы по созданию арматурного каркаса. Соединение арматуры создает арматурный каркас, который придает бетону высокую прочность как на сжатие, так и на растяжение. Если прутья соединены неправильно, готовая монолитная конструкция не достигнет проектной прочности. Чтобы избежать этого, давайте обсудим, как правильно вязать арматуру по всем правилам и нормам и какими инструментами можно выполнить эту работу, это будет полезно как начинающим арматурщикам, так и опытным строителям.
Способы вязки арматуры

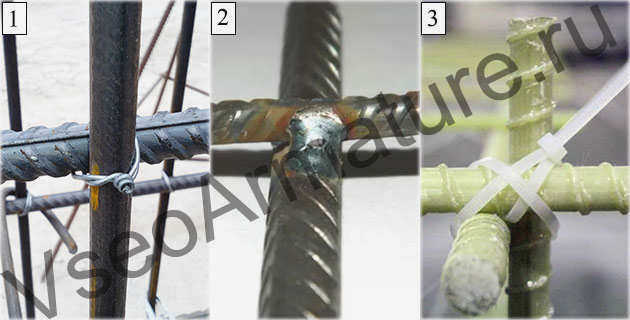

Рассмотрим всевозможные способы вязки арматуры. Каждый вариант хорош по-своему и используется строителями в зависимости от типа конструкции и требований дизайна. Существует 3 способа связывания прутьев для создания прочного и долговечного металлического каркаса:

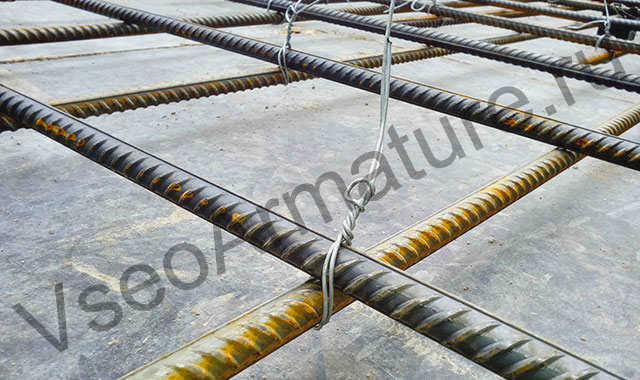

- Вязка проволоки.
- Сварка.
- Пластиковые хомуты.
Эти способы связывания арматуры имеют свои особенности. Каждый из них является правильным и используется в зависимости от требований и используемого материала. При армировании шиферного фундамента для частного дома арматуру часто соединяют сваркой, а не связывают проволокой. Но какой вариант лучше?
Преимущества и недостатки сварки
Хотя это разные технологии, правильный выбор может сэкономить деньги и время на стройке без ущерба для прочности конструкции. Метод соединения компонентов с помощью сварки когда-то считался одним из самых надежных и эффективных. Однако эта техника не всегда подходит. Обычно ее использовали для сборки крупногабаритных каркасов, укрепляющих фундаменты многоэтажных домов и бунгало.
Этот метод имеет некоторые недостатки:
- Требуются навыки работы со сварочным аппаратом, в противном случае приходится тратить деньги на услуги профессионального сварщика. Стоимость в этом случае возрастает.
- Места сварки являются слабыми местами конструкции. Там прочность каркаса становится ниже.
- Этот метод не подходит, если используется стеклопластиковая арматура. Кроме того, арматура A-400 (A-3), которая является наиболее распространенной арматурой, не может быть соединена сваркой. Для этой задачи подходят только прутки с индексом "С", например, арматура А500С.
Поэтому в современных монолитных конструкциях сварка заменена арматурой. Для частных и жилых домов, строительства бань, гаражей или других сооружений это лучший вариант соединения арматуры.
Почему необходимо армирование фундамента?
Хотя бетон очень прочен, это хрупкий материал, который может деформироваться при различных нагрузках и трескаться, если превышен предел его прочности. Трещины в конструкции снижают общую несущую способность здания и, следовательно, срок службы конструкции значительно сокращается.
Из-за низкой прочности бетона на растяжение важно правильно распределить и компенсировать нагрузки по всей поверхности конструкции. Армирование бетона увеличивает прочность всего фундамента и предотвращает его разрушение, если оно выполнено и рассчитано правильно.

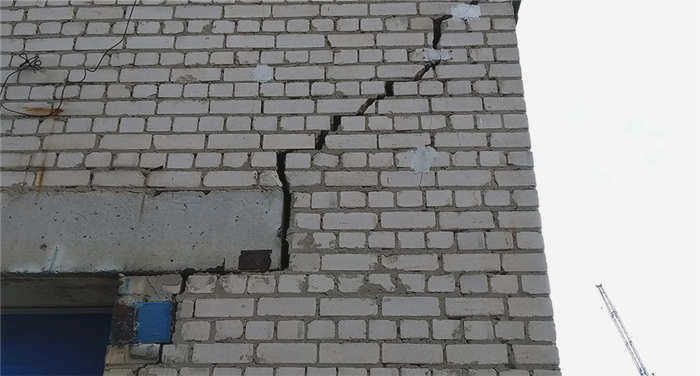

Пример того, что происходит со стенами дома, когда углы фундамента не армированы должным образом или не армированы вообще. В данном случае не было армирования, угол фундамента просел, и стена треснула. В результате все здание пришлось прикручивать к колоннам, а фундамент штукатурить снизу.
Существует ряд негативных факторов, которые могут привести к разрушению фундамента:
- Превышение параметров проектной нагрузки. Например, надстройка еще одного этажа, пристройка балкона, установка промышленного оборудования в помещениях, которые не были для этого предназначены и т.д.
- Оседание грунта. Конструкция теряет опору и начинает разрушаться под собственным весом и весом здания.
- Несоблюдение строительных норм и правил приводит к преждевременному разрушению фундамента.
Сварная или связанная?

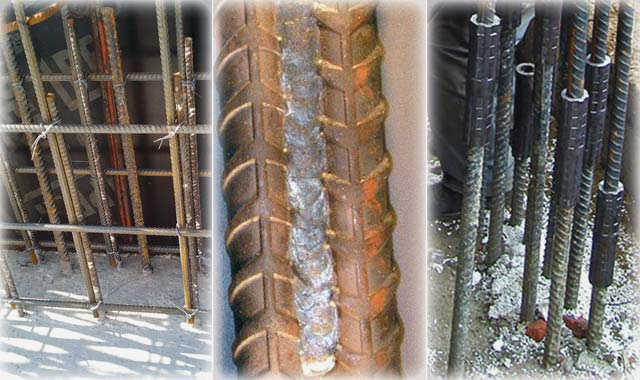

Согласно ПБ 52-101-2003, арматурные стержни должны быть жестко связаны одним из следующих способов:
- Внахлест без сварки с использованием ряда методов крепления: прямыми концами с арматурными стержнями с арматурными ребрами, с крюковыми отводами, если арматура гладкая, на петлях.
- Сварка внахлестку, внахлест или TAB.
- На механических устройствах или резьбовых соединениях.
Почему арматуру часто вяжут, а не сваривают, так это потому, что при сварке свойства металла меняются из-за появления новых фаз при плавлении. Этот факт следует учитывать и выбирать прутки с подходящими свойствами, например, арматуру марки A500C. Также необходимо строго соблюдать технологию сварки и использовать электроды со специальным составом.

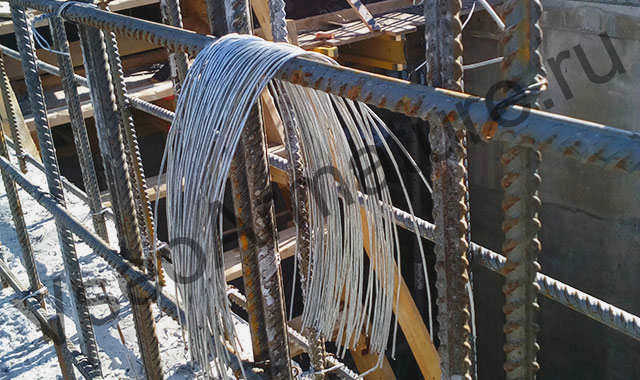

Стяжка

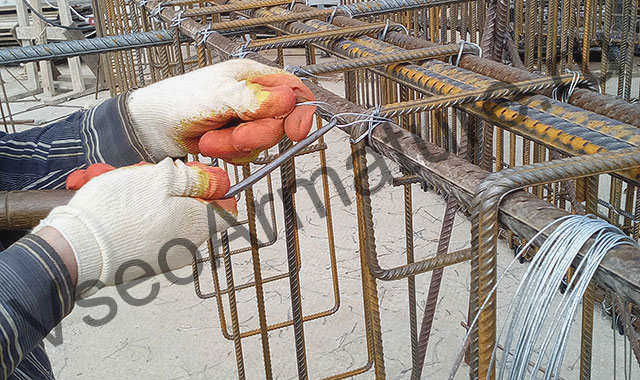

Этот способ более популярен в частном строительстве, чем сварка, поскольку не требует специального оборудования, с которым знакомы только специалисты. Любой желающий может связать арматуру мягкой, но прочной проволокой, специально предназначенной для этих целей. Кроме того, для вязки используется более дешевая арматура А400.
Соединение арматурных стержней при формировании арматурного каркаса железобетонных конструкций с помощью вязки регламентируется строительными нормами и может производиться как с прямыми концами, так и с загнутыми концами в виде петель, лапок или крючков. Загибание должно производиться без нагрева, трудоемкими механическими способами, поэтому при заливке фундаментов для невысоких частных домов концы прутьев обычно прямые.
Информация! Соединение ушками или крючками обязательно для гладкой арматуры с фиксированным сечением.
Длина нахлеста определяется проектировщиками. При отсутствии проекта проектировщики могут самостоятельно рассчитать необходимые значения, ориентируясь на следующие данные
- диаметр соединяемых стержней;
- тип бетона, используемого для арматурных элементов
- положение стыков в конструкции.
См. также:
Справочник компаний, специализирующихся на ремонте фундаментов любой сложности
Расчет диаметра арматуры
Диаметр арматуры – это расчетная величина, выбираемая исходя из нагрузок и плотности каркаса.
Диаметр арматуры проще и удобнее всего использовать при соединении прутков внахлест, так как нахлест в 30-40 раз больше этой величины. Чем больше сечение прутка, тем выше используемый коэффициент. Например, для 10 мм прутков нахлест составляет не менее 300 мм, а для "сорока пяти" следует применять коэффициент 36-38 и делать нахлест не менее полутора метров.
Соединение сваркой
Сваривать можно только арматуру класса А400 или А500 с индексом "С". Если в обозначении нет такого индекса, то используются только арматурные стержни без сварки внахлест. Этот металл при нагревании значительно теряет прочность и становится менее устойчивым к коррозии, что может привести к растрескиванию или деформации соединения в течение срока службы железобетонной конструкции.
Нахлест в сварном соединении зависит не только от диаметра арматуры, но и от ее марки:
- Длина шва для прутков A400C не должна превышать 8 диаметров;
- для стержней A500C – не более 10 диаметров.
Читайте также:
Стяжка арматуры для ленточных фундаментов
Например, если силовая рама собрана из 16 мм прутков марки A500C, длина шва составит 160 мм. Они свариваются в продольном направлении электродами диаметром 4-5 мм.
Перекрытие арматуры может быть выполнено другим способом – сваркой поперечных прутков по длине перекрытия. Прутки также можно сваривать встык, приваривая раструб, соединяющий два конца.
С другой стороны, не следует сваривать перекрещивающиеся прутки, поскольку такие соединения более склонны к растрескиванию под нагрузкой, чем соединенные прутки.
Видео описание
Узнайте больше о деталях армирования из видеоролика:

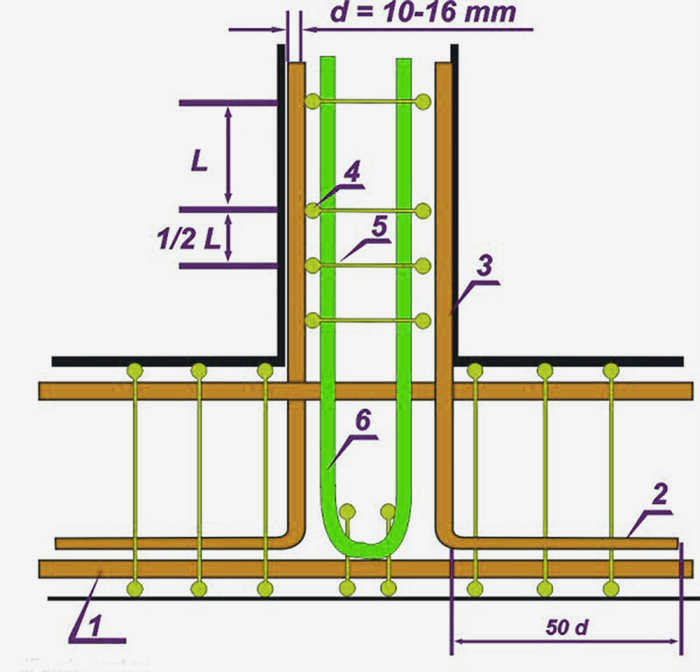

Углы ленточного фундамента нельзя армировать простым наложением прутьев, это считается грубым нарушением технологии. Для армирования углов используются гнутые прутья, а угловой участок армируется L- или U-образными анкерами для соединения соседних линейных элементов.
Прутья, уложенные по углам здания без изгиба, под прямым углом, не способны образовать жесткую конструкцию. Вполне вероятно, что такие части фундамента в будущем разрушатся.
Технология армирования: последовательность выполнения и специфика этапов
Каркас будущего фундамента рассчитывается и собирается исходя из размеров котлована, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом предполагаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Арматура устанавливается поэтапно:
- Устанавливаются вертикальные элементы (хомуты). Вертикальное положение стержней проверяется с помощью отвеса.
- Устанавливается нижний горизонтальный стержень. Нижний хорда наклоняет фундамент вниз. Она крепится к вертикальным фланцам с помощью стяжных проволок.
- Установите верхний горизонтальный ригель. Его функция заключается в противодействии изгибу вверх фундаментной хорды.
- Установите угловые элементы. Уделите им особое внимание, так как они соединяют стороны фундамента. Дополнительную жесткость обеспечивают дополнительные вертикальные стойки, которые устанавливаются в два раза чаще.
- Подготовка опалубки Перед укладкой фундамента подготавливается опалубка.
- Укладывается подготовленный арматурный каркас. В процессе укладки между арматурными стержнями укладываются трубы (через которые впоследствии будут проложены инженерные и вентиляционные системы).
- Заливается бетон. Заливка производится в несколько этапов, с выравниванием каждого слоя (вручную или с помощью виброплатформы). Такая технология обеспечивает равномерное распределение бетонной смеси.
- Выполняется гидроизоляция фундамента. После высыхания бетона лента фундамента покрывается битумным составом или асфальтовым войлоком. Это важный шаг для защиты фундамента.
Если каркас устанавливается в котловане, то сначала в землю вбивают стержни, соблюдая расчетные расстояния. К ним крепятся поперечные перемычки, нижняя и верхняя арматура.
