Установите тестер в положение проверки переменного напряжения с пределом выше 220 В. По очереди проводите измерения между фазой и другим проводником. Большее число – значение между фазой и нейтральным проводником, меньшее – между фазой и заземляющим проводником. Этот метод используется редко, лучше найти заземление путем маркировки и подключения к клеммам заземления.
Можно ли определить цвет заземляющего проводника в двухпроводном или трехпроводном розеточном кабеле?
Электрические кабели имеют несколько проводников, каждый из которых выполняет свою функцию. Есть нулевой провод, фазный провод и провод заземления. Чтобы правильно выполнить электромонтаж, необходимо уметь их идентифицировать.
Чтобы облегчить работу, кабели производятся с различной маркировкой: цветной или буквенной. Использование маркировки сокращает время, необходимое для проведения ремонтных работ, подключения выключателей или розеток. Однако не следует забывать о безопасности.
Перед выполнением любых ремонтных работ хорошо бы проверить, за что отвечает каждая жила. Это можно сделать с помощью специальных инструментов, таких как мультиметр или отвертка.
Как визуально определить провода в розетке?
Окрашивание изоляции жил в определенные цвета – это способ маркировки электрических проводов. Это делается для того, чтобы визуально определить назначение конкретного провода. Такой способ обозначения является наиболее очевидным и удобным для электриков. Производители также используют буквенную маркировку. Они также обозначаются на электрических схемах или на оборудовании.
[Электропроводка не является жестко регламентированной, поэтому цвета могут не совпадать. [textbox].
В однофазных сетях
Однофазная сеть 220 В имеет 2 провода. Один из них – фазный провод, а другой – нейтральный. Цветовой код обычно следующий:
- Фаза – коричневый, черный, серый, красный, бирюзовый или другого цвета;
- Нейтральный провод – синий.
Согласно общепринятому обозначению, фазный провод может быть окрашен в любой цвет, кроме синего. Нейтральный провод традиционно синий или голубой.

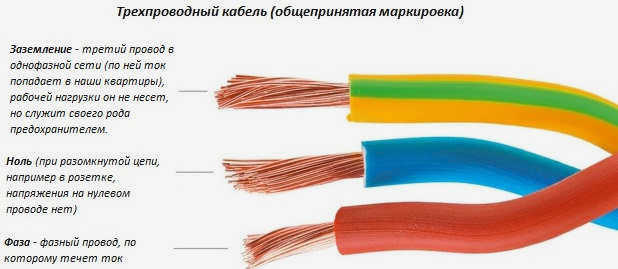

Однофазная трехпроводная сеть имеет 3 провода. Это нейтральный проводник, фазный проводник и проводник заземления. Заземление является одним из основных требований правил монтажа.
Фазный проводник имеет коричневый цвет, нейтральный проводник – синий или голубой, а заземляющий проводник – желто-зеленый.
В трехфазных (трехпроводных) сетях
Трехфазная сеть 380 В может иметь или не иметь заземляющий проводник. Различают трехфазную четырехпроводную сеть и пятипроводную сеть.
Четырехпроводная сеть имеет три фазных провода и один нулевой проводник. Заземляющее соединение отсутствует.
Нейтральный провод обязательно маркируется синим или голубым цветом, а для фазного провода может использоваться любой другой цвет.

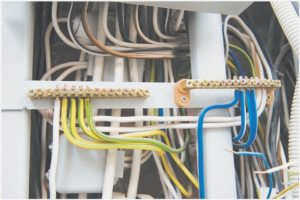

Как маркируются провода на жгуте электропроводки?

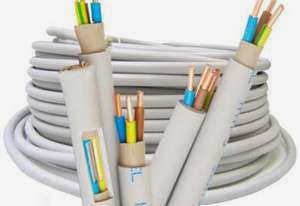

В соответствии с европейскими и нашими стандартами производители окрашивают провода в разные цвета и маркируют их индивидуально. Изоляционный материал окрашен.

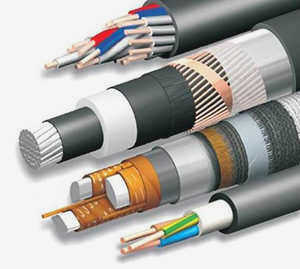

Цветовая маркировка осуществляется по всей длине. Такой подход определяет назначение каждого компонента, что облегчает коммутацию. Необходимо правильно сочетать цвета, чтобы предотвратить опасность. Электрические провода делятся на три типа:
Каждый из них имеет свой цвет, чтобы мастер мог быстро определить их назначение.
Всегда ли цветовая маркировка для сети 220 В одинакова?
Каждый производитель имеет свое обозначение, но в целом старается следовать общепринятым правилам – европейским и национальным стандартам. Например, фаза обозначается ярким цветом, чтобы даже непрофессионал мог увидеть опасность.
Согласно правилам устройства электроустановок (ПУЭ), электрические провода покрываются изоляционным материалом разных цветов. Это облегчает специалисту идентификацию компонентов. Трехпроводниковый кабель используется, когда есть фаза, нейтраль и заземляющий проводник, которые маркируются разными цветами. Раньше существовал только черный и белый вариант, но с введением новых правил это стало безопаснее и проще.
- белый;
- черный;
- красный;
- синий; голубой;
- зелено-желтый;
- коричневый; синий; голубой (синий); желто-зеленый; коричневый.
Цвет заземляющего кабеля

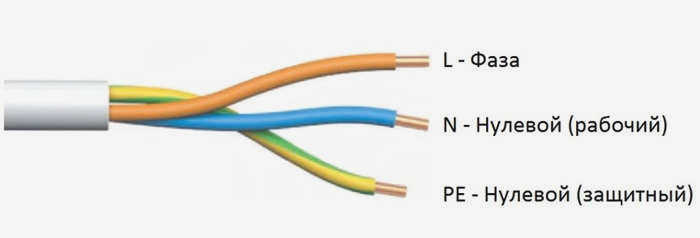

Желто-зеленый – это элемент "заземления". Иногда он просто желтый или зеленый, а две буквы – 'PE' – отвечают за обозначение "заземления". Если заземляющий элемент расположен вместе с нейтральным проводником, он обозначается "PEN" и чаще всего имеет зелено-желтый цвет.
Что означает символ фазы?
Контакт с фазой является наиболее опасным. При выполнении работ необходимо следить за этим. Поскольку некоторые случаи могут быть даже смертельными, производители маркируют его ярким цветом, чтобы его нельзя было спутать с другими вариантами.
Красный и черный – это цвета фазы. Также распространены и другие:
- коричневый;
- сиреневый;
- оранжевый;
- розовый;
- фиолетовый;
- белый;
- серый.
Разобраться с пучком батарей будет проще, если исключить ноль и землю. Фаза на схеме обозначается буквой L. Если в сети более одной фазы, что часто бывает при напряжении 380 вольт, такие провода маркируются L1, L2, L3. В других случаях они могут иметь обозначение A для первой фазы, B для второй фазы и т.д.
Определение правильного обозначения
Цвета проводов облегчают идентификацию проводов, но полагаться только на них может быть опасно, так как они могут обеспечить ложное соединение. Перед выполнением любых работ убедитесь, что провода правильно идентифицированы с помощью измерительного прибора, мультиметра или отвертки.
Светодиод на отвертке загорится при прикосновении к фазе. Если это двухпроводной провод, на втором проводе будет ноль. Если это трехжильный провод, необходимо проверить кабель тестером или мультиметром.
Читайте также: Как проверить кабель
Чтобы определить ноль и землю, прикоснитесь одним стержнем к фазе, а другим – к проводу, который считается нулевым. Если на экране тестера отобразится 220 вольт или текущее напряжение, которое на самом деле может быть ниже, то это ноль. Если значение значительно ниже, испытание следует продолжить.
Снова прикоснитесь одним стержнем к фазе, а другим – к предполагаемой земле. Если показания ниже, чем при первом измерении, то это действительно заземление. Если оно выше, то провода подключены неправильно и это ноль. В этом случае найдите точное место ошибки подключения или двигайтесь дальше, запомнив точку, но первый вариант явно лучше.
Самостоятельная проверка заземления
- Отключите электропитание на распределительном щитке;
- Снимите верхнюю панель розетки и посчитайте количество проводов. Если их 2, то один из них фазный, а другой – нулевой, и заземления нет. Если их 3, можете не беспокоиться – третий желто-зеленый провод является заземлением.

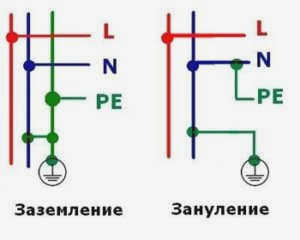

Если между клеммой заземления и нулем есть перемычка, это означает, что ранее помещение было заземлено. В прошлом эта система использовалась для защиты людей от поражения электрическим током. Сейчас считается, что он может защитить от короткого замыкания только с помощью автоматического отключения.
Читайте также: В чем разница между заземлением и заземлителем?
Заземление на розетке
Наличие подключенного заземляющего кабеля не гарантирует его работоспособность. Чтобы проверить его работоспособность, выполните следующие действия.
- Включите мультиметр в режиме измерения напряжения;
- Измерьте напряжение между нейтральным проводом и фазой;
- Измерьте напряжение между фазой и нейтралью.
Если значения в обоих измерениях примерно одинаковы, заземление помещения в порядке. Если на дисплее нет цифр, заземление неисправно или отсутствует.
Если у вас нет мультиметра, вы можете сделать пробирку из доступных материалов. Для этого вам понадобятся
- Лампочка на 220 В;
- 2 одножильных медных провода длиной 50 см;
- электрическая розетка;
- крышка от лампочки;
- плоскогубцы.
Подсоедините провода к гнезду и вкрутите лампочку. Лампочка может разбиться во время работы, поэтому мы надеваем на нее крышку, чтобы защитить руки. Для удобства прикрепляем датчики к краям проводов.
Когда индикаторная лампочка готова, прикасаемся одним концом провода к фазной клемме, а другим – к нулю. Индикаторная лампочка должна загореться. Затем прикасаемся концом провода, который был прикоснут к нейтрали, к шине заземления. Если лампочка загорится, значит, заземление работает. Тусклый свет указывает на то, что контур работает неправильно. Если свет не загорается, значит, нет соединения с землей.
Заземление розеток в доме для отдыха
Чтобы заземлить розетки в бунгало, необходимо сначала заземлить контур дома.
Контур представляет собой неправильный треугольник и состоит из вертикальных заземляющих электродов, вбитых в землю, которые соединены горизонтальными заземляющими электродами и проводом заземления, соединяющим распределительный щит дома с контуром.
Материалы для заземления:
Материалы, которые могут быть использованы в качестве заземляющих электродов, и их размеры приведены в PUE-7.
Как правило, это:
- Вертикальные заземлители – стальные уголки;
- Горизонтальные заземлители – стальная лента.
- провод.
ВАЖНО: Арматура не должна использоваться в качестве заземляющего проводника, так как она легко ржавеет. Кроме того, распределение тока ухудшается из-за внешнего затвердевшего слоя.
