Цветовая кодировка проводов в Украине, России, Беларуси, Сингапуре, Казахстане, Китае, Гонконге и странах ЕС одинакова: провод заземления – зеленый/желтый

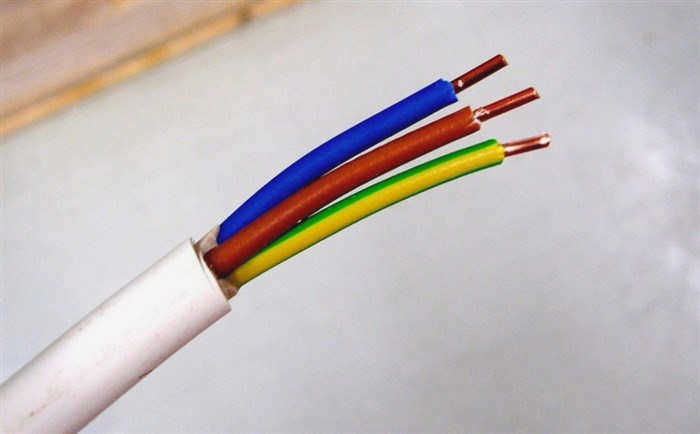

Синий черный коричневый провод

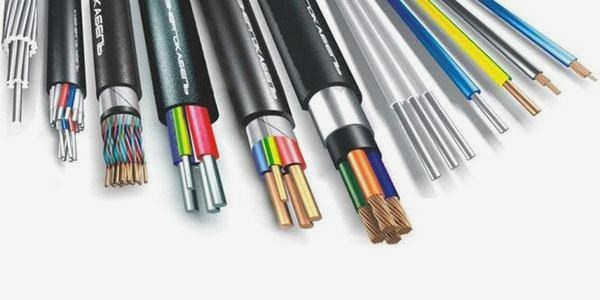

Кабели изготавливаются с различной цветовой маркировкой проводов для облегчения монтажа электропроводки. Монтаж освещения и розеток требует использования трехжильного кабеля.
Использование этой системы цветовой маркировки сокращает время, необходимое для ремонта, подключения розеток и выключателей. Она также сводит к минимуму требования к квалификации монтажника. Это означает, что почти каждый взрослый человек в состоянии самостоятельно выполнить, например, установку лампы.
В этой статье мы рассмотрим, как маркировать провода заземления, нейтрали и фазы. А также цвета других проводов.
Цвет заземления
Цвет заземляющего проводника почти всегда желто-зеленый. Проводник может иметь маркировку 'PE'. Имеется также зеленый/желтый цвет с маркировкой PEN и синей оплеткой на концах кабеля в местах крепления – это заземление, соединенное с нейтральным проводником.
Нормальное заземление(1) Нейтральное заземление(2) Защитное заземление(3) Заземление на шасси(4) Заземление постоянного тока(5)
Нейтраль, нейтраль
Как найти заземление, нейтраль и фазу при отсутствии маркировки
Если провода не имеют цветовой маркировки, вы можете использовать индикаторную отвертку для поиска фазы, диод отвертки загорится при прикосновении, но нейтральный и земляной провода не загорятся.
Для поиска заземляющего и нейтрального проводов можно использовать мультиметр. Найдите фазу с помощью отвертки, приложите к ней один контакт мультиметра и "пощупайте" другой контакт провода, если мультиметр показывает 220 вольт, то это нулевой провод, если значение меньше 220, то это означает заземление.
Алфавитные и цифровые обозначения проводов
Первая буква "А" обозначает алюминий в качестве материала жилы, при отсутствии этой буквы жила медная.
Буквы 'AA' обозначают многожильный кабель с алюминиевой жилой и дополнительной алюминиевой оплеткой.

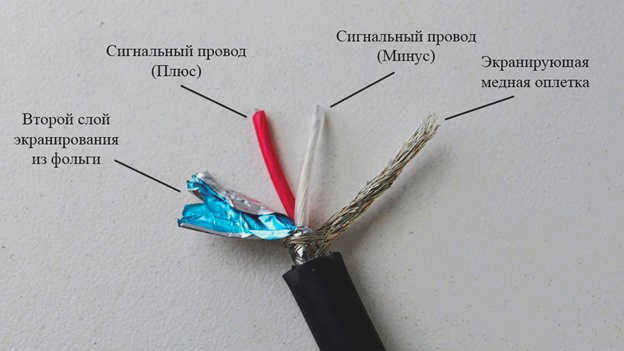

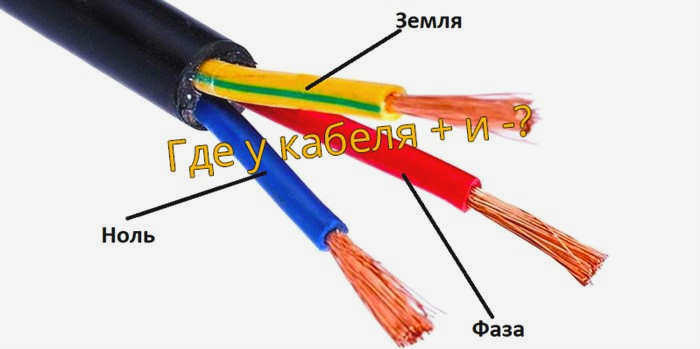

Где в этом кабеле плюс и минус? Как проверить полярность кабеля?
- AA соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
- АС – дополнительная оплетка.
- B – дополнительная защита от влаги и дополнительная оплетка из двухслойной стали.
- Bn – невоспламеняющаяся оплетка кабеля.
- D – без защитной оболочки.
- R – резиновая оболочка.
- НР – резиновая оболочка из негорючего материала.
В розетке нет плюса. Есть фаза и ноль. Убедитесь с помощью индикатора фазы, что индикатор горит, а ноль выключен.
Обычно ноль – синий, фаза – красная или коричневая, земля – желтая с черной полосой, но лучше измерить, где находится фаза, с помощью тестовой отвертки. Это более надежно. В остальном электрики могут наворотить черт знает что.
Если проводку делал дядя, она может быть любого цвета. Даже фаза может быть желто-зеленой. – Если мы говорим о фактической проводке. Если речь идет о том, какого цвета провод к чему подключать – смотрите, что товарищи сказали))) ) Если же вы считаете, что в розетке есть "плюс" – то не стоит ничего никуда подключать – категорически)))).
Провода по цвету в электротехнике: Провода по цвету в электротехнике
- Измерьте сопротивление; обычно оно должно быть менее 4 Ом. Предварительно проверьте, нет ли сопротивления, так как в противном случае мультиметр сгорит.
- Определите фазу, а затем с помощью вольтметра измерьте напряжение, которое накапливается между заземлением и нейтральным проводником. Оно всегда выше на первом элементе.
- Измерьте напряжение между заземлением и другим безопасным устройством, например, батареей. В этом случае специалист не обнаружит никакого напряжения.
В распределительных устройствах существует три типа проводников: фазный, земляной или нейтральный. Некоторые из них считаются особо опасными и поэтому маркируются по всей длине. В этом случае можно будет определить, к какой группе относится тот или иной компонент, даже если он перегружен.

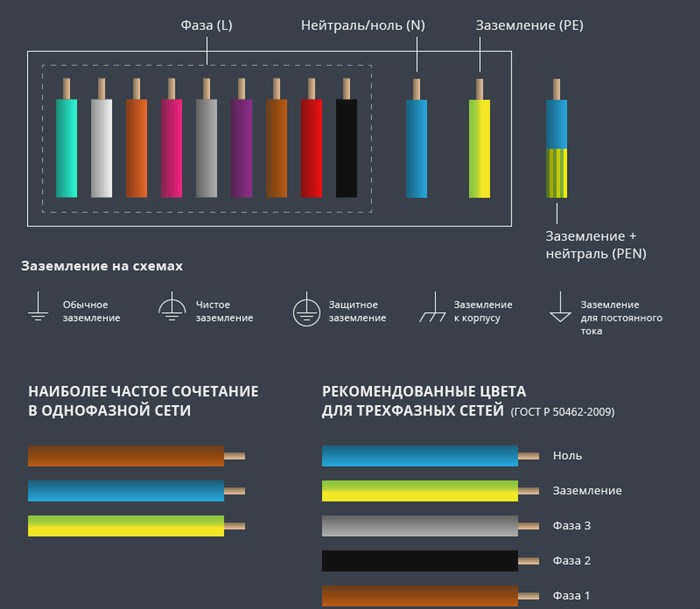

Эти провода опасны для прикосновения и в некоторых случаях могут стать причиной мгновенной смерти, поэтому в электропроводке они всегда обозначаются яркими цветами, все из которых показаны на рисунке ниже.

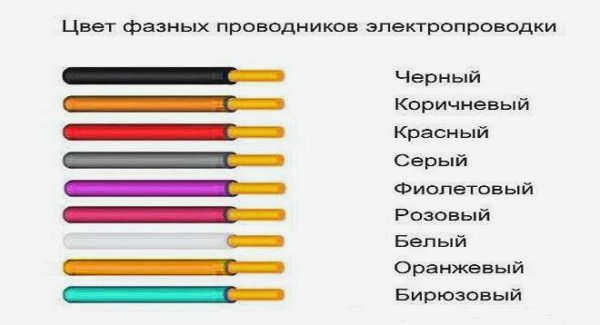

Фазы в электропроводке обычно обозначаются красным или черным цветом, но иногда окрашиваются в розовый, серый или коричневый. Работать с фазами легче, если одновременно обозначены заземление и ноль.
На схемах проводники не обозначаются цветом, вместо этого используется буква L. Если в оборудовании более одной фазы, они обозначаются цифрами, например, L1, L2 и т.д. Однофазные схемы обозначаются буквами A, B, C, цифры здесь не используются.
Заземление
Стандартное обозначение этих проводников – зелено-желтый. Несколько продольных линий отличают эти проводники от всех остальных, поэтому перепутать их практически невозможно. Поперечные полосы также встречаются, но гораздо реже.
Если среди всех проводов есть только желтый или зеленый, один из них считается заземляющим. На схемах он обозначается PE, и контакты, к которым он должен быть подключен, также обозначены.
Некоторые люди называют заземление нейтральным защитным проводником, что иногда может вызвать путаницу. Заземление просто снижает риск протекания тока, поэтому ему иногда приписывают защитную функцию.

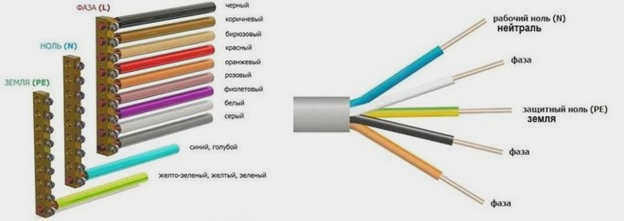

Цветовая кодировка проводников
Фазный проводник
В трехжильном кабеле для однофазной электрической сети цвет фазного провода должен быть коричневым, тогда как в трехфазной сети каждая фаза имеет свой цвет изоляции, соответствующий приведенному выше списку.
Важно! Поскольку не все существующие электрические системы были организованы после вступления в силу ГОСТ Р 50462-2009, вполне вероятно, что вы встретите фазные провода практически любого цвета: красного, фиолетового, розового, белого, оранжевого, бирюзового.
Нейтральный проводник
Изоляционная оболочка нейтрального провода обычно окрашена в следующие цвета синий или голубой. Также часто встречается сине-белая изоляция нейтрального проводника. Цветовое обозначение нейтрального проводника, описанное выше, применимо к любой электрической системе, независимо от количества фаз в сети (проводнике).
Заземляющий проводник
Что касается цвета заземляющего проводника в трехпроводном или другом многопроводном кабеле, то цвет изоляции заземляющего проводника может быть следующим:
Кроме того, изоляция заземляющего проводника может быть окрашена продольными или поперечными желтыми или зелеными полосами.
В случае защиты PE нейтральный проводник, соединенный с защитным, имеет изоляционный слой с зелено-желтыми полосами, а также синюю маркировку на концах и соединения, которые легко выполняются с помощью полосок обычной изоленты или термоусадочной трубки.
Сети постоянного тока
В сетях постоянного тока положительная сторона кабеля имеет красную изоляцию, а отрицательная – синюю. Нулевой и защитный проводники маркируются так же, как и в сетях переменного тока.
Мнение эксперта
Виктор Стребиж, эксперт по освещению и электрике
Задайте мне любой вопрос, я вам помогу!
Автомобильная электропроводка характеризуется тем, что цепи с положительным бортовым напряжением окрашиваются в красный цвет или оттенки розового, оранжевого, а цепи, подключенные к сети – в черный. Если вам что-то непонятно, пожалуйста, напишите мне!
Электропроводка варочной панели
В случае однофазного подключения к сети допускается подключение фазных проводов плиты под одной контактной клеммой.
В классических трехфазных цепях до 1000 В провода маркируются в следующих комбинациях:
- Фаза А – L1, желтый рекомендуется коричневый.
- Фаза B – L2, рекомендуется черный, рекомендуется зеленый.
- Фаза С – L3, рекомендуется красный серый.
- Нулевой проводник – N синий.
- Связанный рабочий нулевой проводник с заземляющим проводником – PEN, синий с желто-зелеными заделками – желто-зеленый с синими заделками.
- Заземляющий проводник – PE, желто-зеленый.
Эта комбинация не указывает на направление вращения или фазировку.
Экспертная оценка
Виктор Павлович Стребиж, эксперт по освещению и электрике
Есть вопросы – задавайте, я помогу!
Также помните о проблемных ситуациях, описанных выше, при установке нового прибора или подключении оборудования. Если вы чего-то не понимаете, дайте мне знать!
Коричневый и синий провод где фаза – Все о домашней электрике
- В кабеле типа СИП, помимо двух основных цветов – красного и зеленого, есть синий и черный провод – нейтральный провод обязательно должен быть черным.
- В кабеле АВВГ или ВВГ нейтральный провод будет синим, а один из фазных проводов будет черным или белым в дополнение к красному и зеленому.
- В кабеле КГ нейтральный провод будет синим, а коричневый и два черных провода – фазными.

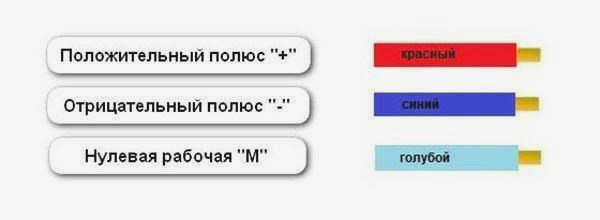

Рекомендуется окрашивать проводники цепи постоянного тока следующим образом:
- положительный полюс – красный (рекомендуется коричневая изоляция);
- отрицательный полюс – синий (рекомендуется серая изоляция);
- Провод заземления в трехпроводной цепи постоянного тока – синий (синий цвет рекомендуется с 2009 года).
Полярность проводов легче определить по их цвету. Холодные цвета указывают на отрицательный полюс, а теплые – на положительный. Если в трехпроводной электрической цепи постоянного тока имеются ответвления, отходящие провода должны быть того же цвета, что и питающие провода. Независимо от цвета плюсового и минусового проводов, они должны быть обозначены буквенно-цифровым маркером.
Каковы цвета фазных проводов?
Фаза А – коричневая, фаза В – черная и фаза С – серая. Для фазных проводов могут быть исключения из правил, их цветовая маркировка позволяет использовать другие цвета, но не синий и желто-зеленый, у которых уже есть своя функция.
Для измерения напряжения приложите красный щуп к положительной клемме, а черный щуп – к отрицательной, на дисплее отобразится напряжение в банке. Если красный щуп приложить к отрицательной клемме, на дисплее перед значением напряжения появится "-" (минус).
Как отличить плюс от минуса?
Провода и контакты "плюс" и "минус" на подобных устройствах почти всегда обозначены буквой, символом или цветом (на корпусе рядом с контактами есть маркеры "+" и "-", а провода – черный для минуса и красный для плюса).
Скорее всего, черный провод с белой полосой – это плюс, а 100% черный провод – это минус. Черный или беловатый провод – это нейтральный провод. Красный провод – плюс или некитайский красный провод – плюс, а черный провод – минус.
Читайте также: На какой частоте возникает резонанс
Цвет заземляющего провода
Цвет провода заземления – "земли" – почти всегда – почти всегда … Проводник заземления почти всегда имеет желто-зеленый цвет.В редких случаях проводник заземления может быть полностью желтым или светло-зеленым. Проводник может иметь маркировку "PE". В местах крепления можно также найти провода зеленого/желтого цвета с маркировкой "PEN" с синей оплеткой на концах провода – это заземление, соединенное с нулевым проводником.
В распределительном щите хорошо бы подключиться к шине заземления, к корпусу и к металлической двери распределительного щита. Что касается распределительной коробки, то подключение производится к заземляющим проводникам от светильников и от заземляющих контактов розетки. Заземляющий проводник не обязательно подключать к УЗО (автоматическому выключателю утечки на землю), поэтому УЗО устанавливаются в домах и квартирах, так как обычно в них нужно подключить только два провода.
Символ заземления на схемах:
Общее заземление(1) Чистое заземление(2) Защитное заземление(3) Заземление на корпус(4) Заземление постоянного тока(5)
Различия между системами заземления
Цвет нейтрального проводника
Нейтральный проводник должен быть синий. В панели управления он должен быть подключен к нейтральному проводу, который обозначается латинской буквой N. Все синие провода также должны быть подключены к нему. Шина подключается к вводу с помощью счетчика или напрямую, без установки автоматического выключателя. В распределительной коробке подключаются все синие (нейтральные) провода (кроме выключателя), которые не участвуют в коммутации. В розетках синие "нейтральные" провода подключаются к клемме с маркировкой N, которая обозначена на обратной стороне розеток.
Обозначение фазного провода не столь однозначно. Он может быть коричневым, черным, красным или другого цвета в дополнение к синего, зеленого и желтого. В плоском распределительном щите фазный провод от потребителя подключается к нижнему контакту автоматического выключателя или к автоматическому выключателю остаточного тока. В автоматических выключателях фазный провод коммутируется, а при отключении контакт замыкается и напряжение подается на потребителей. В фазных розетках черный провод должен быть подключен к контакту с маркировкой L.
Как найти заземляющий, нулевой и фазный провода при отсутствии маркировки
Если нет проводов с цветовой маркировкой, для определения фазы можно использовать индикаторную отвертку, при прикосновении к которой индикатор отвертки загорается, а нулевой и заземляющий провода – нет.
Для поиска заземляющего и нейтрального проводов можно использовать мультиметр. Найдите фазу с помощью отвертки, приложите к ней один контакт мультиметра и "прощупайте" другой контакт провода, если мультиметр показывает 220 вольт, это нейтральный провод, если значение ниже 220, это земля.
