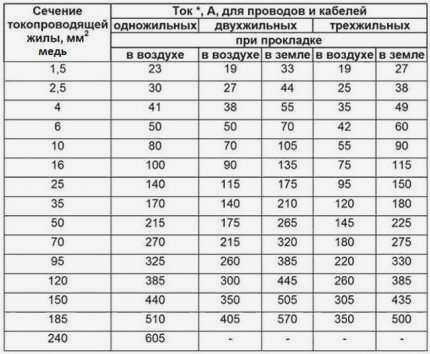

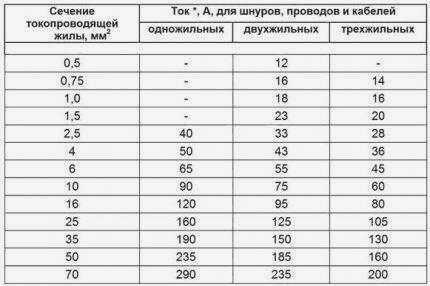

Токопроводящая способность электрического кабеля различается для открытой и закрытой проводки. Однако они считаются одинаковыми, если кабель проложен в земле в широком желобе. Это позволяет проводу отдавать тепло окружающей среде и меньше нагреваться.
Сечение жгута домашней проводки: как правильно его рассчитать

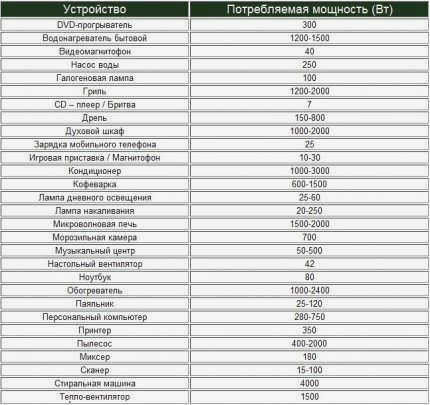

Домашняя проводка должна быть смонтирована таким образом, чтобы ее пользователи могли беспрепятственно управлять несколькими мощными электроприборами одновременно. Поэтому площадь поперечного сечения домашней проводки лучше всего выбирать на основе правильного определения размеров дома и квартиры.
Существует несколько методов расчета. Мы рекомендуем вам ознакомиться с различными подходами и выбрать оптимальный. Помимо технологии расчета сечения кабеля, в статье описаны основные параметры для выбора электропроводки и указаны нормативные ограничения для максимальной производительности электрооборудования.
Почему важно знать параметры электропроводки
Стандартные электрические розетки рассчитаны на непрерывный ток 16 А, что соответствует максимальной мощности 3,52 кВт. Обычно они поставляются с медным проводом сечением 2,5 мм2 , что может запутать при выборе типа провода для остальной электропроводки.
По мере увеличения сечения провода растет и цена. Однако не стоит использовать короткие пути, когда речь идет о проводке, так как это может привести к гораздо большим финансовым затратам в будущем.
При движении электронов через металл часть энергии рассеивается в виде тепла. При больших токах и малых сечениях кабеля тепловая составляющая может привести к перегреву металла и расплавлению покрытия.
В бытовых условиях это может привести как к короткому замыканию в стене, так и к возгоранию оголенных проводов, особенно в местах перегибов.
В результате могут возникнуть следующие ситуации:
- Крупномасштабный пожарЕсли рядом с кабелем находится легковоспламеняющийся материал.
- Утечка тока Если крышка не полностью расплавлена. Это приводит к излишнему потреблению энергии и риску поражения жильцов электрическим током.
- Незамеченный обрыв кабеля в стене. Это приводит к обесточиванию части жилища или всего помещения. Затем необходимо найти место повреждения и заменить проводку вместе с локальным ремонтом стены.
Выбор толстой электропроводки для квартиры, с запасом, также имеет один недостаток – перерасход, который не имеет смысла. Поэтому лучше подбирать сечение проводов расчетным путем, чтобы избежать всех вышеперечисленных проблем.
Проводники – конструкция, состав, гибкость

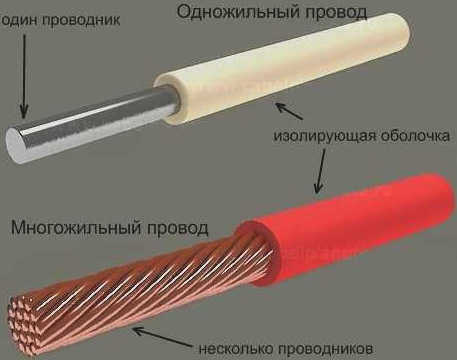

Жгуты бытовой электропроводки представляют собой медные или алюминиевые проводники, покрытые изоляционным слоем на основе ПВХ, полиэтилена, резины или фторопласта. В зависимости от конструкции они делятся на 2 основные разновидности:
- Одножильные. Это, как правило, жесткие проводники, состоящие из монолитной цилиндрической или секторной жилы. Одной из важнейших характеристик электрических проводников является их устойчивость к изгибу. Для данной категории характерно минимальное значение этой характеристики. Например, медные изделия выдерживают примерно 70-90 циклов, в то время как их алюминиевые аналоги не выдерживают более 10 изгибов.
- Многопроводниковый .. Эти провода скручены с большим количеством мельчайших металлических волосков, число которых может значительно варьироваться – от 7 до нескольких сотен. Многожильные кабели изготавливаются по принципу каната. Чем тоньше составные проволоки, тем выше сопротивление изгибу. Например, медные варианты с классом прочности на изгиб 5 выдерживают до 30 000 циклов.
Совет! Многопроводниковые кабели полезны для соединения клемм в розетках, а также розеток в светильниках – там, где их однопроводниковые аналоги часто выходят из строя. Мягкость и гибкость этих проводов делает их пригодными для подключения различных видов электрооборудования, характеризующегося неустойчивым положением во время работы, например, вибрирующей стиральной машины, постоянно движущейся электроплиты, дрели.
Классы гибкости и различия между ними
Класс гибкости кабеля показывает, насколько сильно он может изгибаться в процессе эксплуатации без необратимых структурных повреждений. По этому показателю кабели делятся на 6 категорий. Класс 1 указывает на самую высокую жесткость, а класс 6 – на самую высокую гибкость.
Особенности одножильных и многожильных проводников
Для того чтобы правильно выбрать витую пару или одножильный кабель для условий эксплуатации и подходящий способ подключения, необходимо сначала рассмотреть основные преимущества и недостатки каждого из них.
Одножильные кабели относятся к категории фиксированных кабелей. Это означает, что их следует прокладывать только в тех условиях, где они не будут подвергаться механическим нагрузкам – в первую очередь изгибам – во время эксплуатации.
Кроме того, они обладают следующими характеристиками:
- Минимальное сопротивление на километр кабеля.
Например, медный монолит с поперечным сечением 1 мм 2 имеет значение примерно 18 Ом. В то же время витая пара класса 5 с аналогичной площадью дает сопротивление 19,5 Ом.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Это явление объясняется двумя закономерностями. Существует прямая зависимость между площадью поперечного сечения и сопротивлением – чем меньше, тем выше. Кроме того, хотя все проводники скручены в общую жилу, их контакт, тем не менее, механический. Это неизбежно приводит к более высокому значению сопротивления.
Существует несколько основных способов соединения одножильных и скрученных проводов – давайте рассмотрим характеристики медных вариантов:
- Скрутка. При таком способе монолитный проводник предпочтительнее тросового – его сечение не уменьшается, а отдельные волоски не выдавливаются из места контакта.
- Обжим. Для клемм типа WAGO идеально подходит монолитный провод, а не его скрученный аналог.
- Сварка. Монолит отлично сваривается. Отдельные тонкие проводники, напротив, могут быть легко повреждены или оторваны электрической дугой.
- Пайка. Обычно используется для проводов с небольшим сечением. Многожильный вариант предпочтительнее – в силу особенностей технологии.
- Опрессовка. Этот метод трудно осуществить с монолитами большого сечения, если не использовать специальное оборудование.
Характеристики проводов и кабелей, которые необходимо учитывать при выборе
Сразу уточним, что речь идет о бытовом силовом кабеле или кабеле 220/380В для передачи электроэнергии в домашнюю сеть. Все остальные типы, такие как нагревательные, телевизионные, компьютерные и другие кабели, в этот список не входят.
Общий перечень характеристик выглядит следующим образом
- материал жилы;
- конструкция;

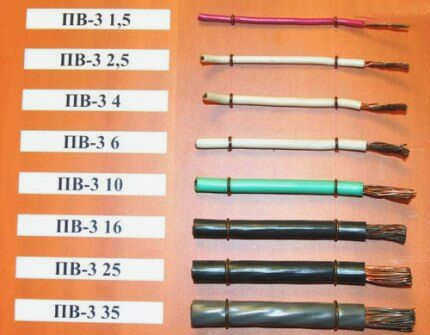

- сечение;
- толщина изоляции кабеля;
- толщина оболочки;
- маркировка;
- окраска проводников;
- упаковка;
- сертификация;
- состояние продукции.
1. материал и конструкция

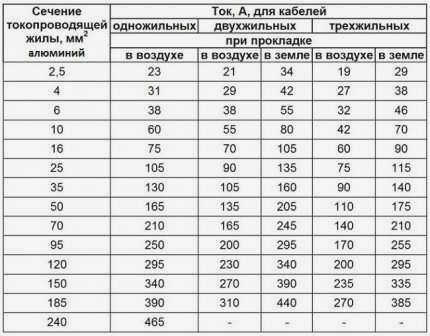

По материалу жил.Кабельная продукция делится на медную и алюминиевую. Медные изделия более надежны, сопротивление ниже, значения тока выше, а нагрев ниже по сравнению с алюминиевыми при одинаковом сечении. Кроме того, медь меньше окисляется и более пластична, благодаря чему кабель служит дольше, не теряя своих свойств и характеристик.
Предупреждение. Прокладка алюминиевых кабелей в жилых помещениях запрещена правилами устройства электроустановок.
Конструкция Кабели и провода бывают одножильные (одножильные) и многожильные (многожильные). Одножильные кабели более жесткие и негибкие, особенно кабели с большим сечением жил.
Ответ на вопрос "какой тип проводника использовать для штукатурки" заключается в том, что теоретически достаточно медного одножильного проводника. Штукатурка создаст дополнительную защиту для такого кабеля. Но в реальности никто не прокладывает бытовые электропроводки одножильным кабелем.
Одножильный многожильный кабель более мягкий и гибкий. Он подходит как для открытой проводки, так и для скрытой проводки под штукатуркой. Это трехжильный одножильный кабель, который в настоящее время используется в квартирах.
Какой тип кабеля необходим для электропроводки в квартире?
Мы уже упоминали, что электропроводка в квартире "требует" двух сечений кабеля.
Для розеток необходимо сечение 2,5 мм 2 так как включаемая нагрузка может достигать 3-4 киловатт. Кабель с двумя с половиной "квадратами" рассчитан на максимальную мощность 5,9 киловатт и ток 27 ампер. Это не означает, что кабельная линия должна быть "нагружена" до предела. Выбор всегда делается на уровне одной трети от предполагаемой нагрузки. Тем более что кабель под штукатуркой меньше охлаждается, и это также учитывается при выборе.
Для цепи освещения используется сечение 1,5 мм 2. Нагрузка здесь значительно меньше, но даже если вы решите использовать освещение в квартире, то тока и мощности хватит с запасом.
Важная информация! Поскольку современные правила электробезопасности требуют заземления бытовых приборов и установки специальных розеток, для монтажа используется трехжильный кабель. Он имеет рабочий фазный проводник, рабочий нулевой проводник и нулевой защитный проводник.
Правила прокладки наружного кабеля
При прокладке наружного кабеля необходимо соблюдать следующие минимальные меры предосторожности:
- Расстояние от кабеля до дверей должно быть не менее 2,5 м, а до окон и балконов – 0,5 м и 1 м.
- Минимальная высота воздушной линии от земли – 2,7 м.
- Для воздушной прокладки рекомендуется использовать кабели SIP-4.
- Для подземной прокладки лучше использовать кабели ВБбШВ или АВБбШВ.
- Для прокладки между зданиями используйте гофрированные кабели, тросы или самонесущие кабели.
Важно! Внешние кабельные соединения могут быть выполнены только в герметичных распределительных коробках, доступ к которым возможен только снизу с помощью резиновых уплотнений.
Основные положения с первого взгляда
Внешний кабель состоит из одного или нескольких проводников, каждый из которых помимо общей нити имеет индивидуальную изоляционную оболочку. В отличие от обычного кабеля, такой кабель должен быть устойчив к воздействию ветра, перепадам температуры и солнечной радиации.
При выборе кабеля для конкретного применения всегда учитываются его характеристики – для этого используется обозначение. Оно указывает на тип материала жилы, назначение, материал оболочки и особенности конструкции. Наиболее часто используемые типы кабелей для наружной прокладки следующие:
ПВС, ВВГ ВВБвнг, ПВ, АПВ, ПВ1, в качестве альтернативы могут использоваться и другие кабели. Для наружной прокладки кабелей используются три метода – подвесной, фасадный и подземный. При прокладке электрических кабелей необходимо соблюдать правила техники безопасности.
