Какой проводник называется нулевым рабочим

• В линии не должно быть устройств, которые могут вызвать разъединение, нарушая непрерывность цепи, например, съемные вставки, автоматические выключатели, рубильники и предохранители.
• Все устройства и токопроводящие части должны быть подключены непосредственно к защитному заземлению.
• Последовательное подключение нескольких электроприборов запрещено.
• Для распределительной шины PE отводится отдельная клемма. Нулевой проводник защитного заземления и рабочий проводник не должны быть одновременно подключены к одной клемме.
• Если в распределительном щите установлены автоматические выключатели УЗО, нейтральный проводник и защитный проводник не должны соприкасаться в одной линии. Если пренебречь этим правилом, УЗО будет генерировать много ложных сигналов тревоги.
• Площадь поперечного сечения рабочих проводников должна быть больше, чем площадь поперечного сечения защитного заземления.
• Нулевой защитный проводник должен быть проложен рядом с рабочими проводниками.
• Не используйте предметы и устройства, которые не предназначены для заземления. В этом случае чаще всего злоупотребляют настенной арматурой, трубами и радиаторами.
• Запрещается подключать PE к независимым заземляющим шинам, если таковые предусмотрены в электрической цепи.

Что такое нулевые защитные проводники и нулевые рабочие проводники

Эти проводники являются либо нейтральными защитными проводниками, либо нейтральными рабочими проводниками, и каждый из них имеет свое назначение, способ подключения и допустимые функциональные нагрузки в электрической цепи. Важно иметь минимальные, но необходимые знания перед началом работы с защитной цепью.

Нейтральный рабочий проводник также известен как сетевой проводник. По нему протекает ток нагрузки. На схеме он обозначен латинской буквой 'N'.

Основное назначение защитного проводника – обеспечение безопасности. В системах с незаземленной нейтральной точкой трансформатора он коммутирует токопроводящие части электропотребителей и нейтральную точку питающего трансформатора. В аварийных ситуациях или они не подвергаются удару током.

Следующие электрические компоненты должны быть защищены от косвенного прикосновения (в соответствии с ПУЭ 1.7.76)

• корпуса из металла, переносное и передвижное оборудование;
• металлические конструкции трансформаторов, электрических машин и осветительного оборудования
• металлические корпуса различных конструкций с электрооборудованием, кабельными вводами, лотками и различными распределительными устройствами
• стальные корпуса напольных, квартирных и распределительных коробок.

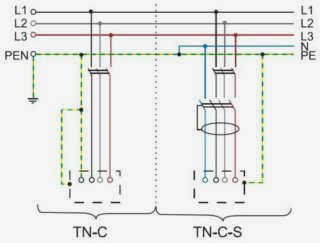

Защита заключается в коммутации этих аппаратов с заземленной нейтральной точкой в системах TN или TT, IТ. В двух последних – с заземлением.

Схематично защитный нулевой проводник обозначается 'PE'. При нормальной работе электрической цепи ток через PE не протекает.

На схемах сочетание "PE" обозначает нулевой защитный проводник, а также все сегменты защитной цепи, например, установленные шины и проводники, заземляющие проводники, отдельные проводники в кабелях и проводник в системе уравнивания потенциалов.

Разница между защитным заземляющим проводником и рабочим проводником

Перед началом работ необходимо ознакомиться с характеристиками и свойствами проводников и провести сравнительный анализ.

Что такое "нейтральная точка" и "заземление" согласно EARP?

То, что мы привыкли называть "нейтралью" и "землей" в ПУЭ, называется нейтральным служебным проводником (N) и нейтральным защитным проводником (PE). Именно так они определяются в нормативных документах:

1.7.17. Защитный проводник (PE) в установке – это проводник, используемый для защиты людей и животных от поражения электрическим током. В установках до 1 кВ защитный проводник, подключенный к заземленному нейтральному проводу генератора или трансформатора, называется защитным нейтральным проводником.

1.7.18.а Нулевой рабочий проводник (N) в электроустановках до 1 кВ – это проводник, используемый для питания электрических нагрузок, подключенных к заземленной нейтральной точке генератора или трансформатора в трехфазных сетях, к заземленной розетке однофазного источника тока, к заземленной точке источника в трехпроводных сетях постоянного тока.

Из приведенных выше утверждений ясно, что защитный нейтральный проводник необходим для защиты от поражения электрическим током. Это означает, что электрические приборы, такие как стиральные машины, бойлеры, котлы и т.д., должны быть заземлены на него. В то же время рабочий нейтральный провод необходим для питания оборудования, т.е. он будет проводить электричество.

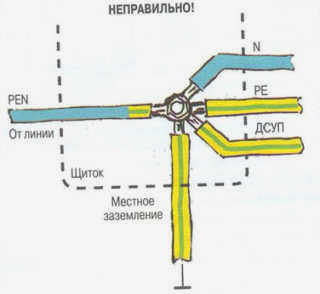

В некоторых случаях допускается использовать нейтральный (PE) проводник в качестве "земли", как указано в EAR 1.7.18.b. В этом случае проводник становится комбинированным проводником, сочетающим в себе функции защитного проводника и проводника служебного заземления. В дальнейшем он будет называться PEN. Однако есть один нюанс, о котором стоит знать.

Дело в том, что согласно ПУЭ 1.7.83 «В цепях заземляющего и нулевого защитного проводника не должно быть отключающих устройств или предохранителей.". Это означает, что нулевой защитный проводник ("заземление") должен идти непрерывно от распределительного щита до розетки или светильника. Если мы заземлимся, например, на ноль, то "путь" прервется, если вынуть вилку из розетки. И если произойдет замыкание, то корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Как должно выполняться заземление в трехпроводной системе?

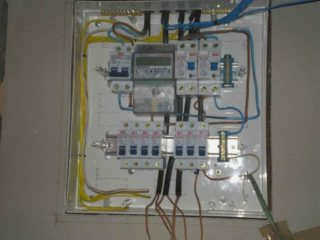

В большинстве новых зданий в настоящее время используется трехпроводная система, в которой проложены фаза, нейтраль и заземление (желто-зеленый провод). "Нейтральный" проводник и проводник заземления подключаются к одной и той же заземляющей шине в распределительном щите, но не под общей контактной клеммой (ПУЭ 7.1.36). Затем заземление подключается к каждой розетке одним непрерывным проводом. Большинство современных электроприборов уже имеют третье заземление на вилке, что обеспечивает заземление корпуса прибора при включении его в розетку.

Основной отличительной чертой между "нулем" и "заземлением" является их назначение. "Ноль", наряду с фазой, используется для подачи питания на электроприборы, а заземление – для защиты людей и животных от поражения током в случае замыкания. Нулевой проводник может использоваться в качестве заземления, если это не нарушает ПУЭ 1.7.83. Мы рекомендуем прокладывать заземляющий кабель непосредственно с заземляющим проводником, что исключает возможность неправильного использования заземляющего кабеля.

Проверьте свои знания в области электротехники:

• Почему между фазой и землей 220 вольт, а между фазами 380 вольт?
• Почему в США напряжение в сети составляет 110 В, а в России – 220 В?

Чем опасно повреждение нулевого провода?

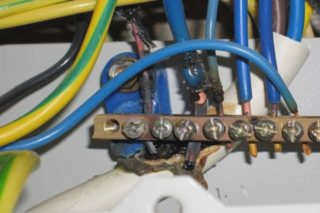

Нейтральный проводник повреждается в результате механических воздействий, короткого замыкания, плохого соединения или старой проводки. Повреждение нейтрального проводника:

• PEN-проводник в питающем кабеле – остается один контур заземления, который визуально не заметен;
• Перегоревший провод в распределительном щитке – фазные проводники перепутаны и напряжение повышается до 380 В;
• Обрыв в распределительном щитке квартиры – розетки остаются на второй фазе, бытовые приборы от них не питаются.

Повреждение нулевого проводника устраняет эквипотенциальное соединение сетей с различными нагрузками, что может привести к возгоранию оборудования. В таких случаях происходит пробой изоляции. В старых жилых зданиях с системой подключения TN-C (нейтральный проводник-защитный проводник) существует риск поражения электрическим током в случае повреждения. В новых зданиях неисправности в нейтральном проводнике могут вызвать легкий удар током при прикосновении к электроприборам.

Разряды тока, вызванные прикосновением к корпусу электроприбора, также указывают на неисправность.

Реакция электроприборов на обрыв нейтрали

При обрыве нейтрали в фазе с большим количеством потребителей нагрузка увеличивается. Напряжение при этом снижается. В фазе с меньшим количеством потребителей происходит внезапное повышение напряжения. Электрооборудование может

• выйти из строя;
• Они могут: выйти из строя или перегореть при подключении к сети;
• Электрическое оборудование может: выйти из строя, сломаться или перегореть при подключении к сети; или быть поражено током, если оно не заземлено.

Следствием неисправностей в нейтральном проводнике является выход из строя дорогостоящего оборудования, чувствительного к колебаниям напряжения в сети. Чтобы избежать опасности поражения электрическим током, установите индивидуальное распределительное устройство с ограничителем напряжения. Это позволит быстро отключить электропитание в случае падения напряжения.

Изменения в цветовой маркировке шин и проводников

В Российской Федерации ГОСТ Р 50462-92, регламентировавший идентификацию проводников в электрических сетях цифровым и цветовым кодированием с 01.01.2011 года заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. В таблице ниже приведены рекомендации по цветовой маркировке шин и кабелей в соответствии с ГОСТ Р 50462-92:

Цветовая кодировка проводов. Кликабельно.
Анализируя приведенную выше информацию, я думаю, вы уже заметили, что во многих отношениях требования к цветовой кодировке в некоторых странах дублируются. Поэтому мы можем сделать вывод, что в целом наиболее правильным решением будет использование цветовой маркировки в соответствии со стандартом IEC 60445 от 2010 года для стран ЕС.

Пошаговая процедура подключения

1. Ознакомьтесь с назначением и значениями контактов; иногда дополнительную информацию можно найти на задней панели устройства. Однако если она отсутствует, понять ее несложно: ведущих контактов в этом варианте должно быть 2, и они традиционно располагаются на стороне, противоположной единственному входному контакту.
2. К входному контакту подключается фаза, а выходные контакты предназначены для управления источниками света, их количество равно числу клавиш, в данном случае их будет 2.
3. Лучше всего подключать выключатель так, чтобы центральный контакт находился внизу.
4. Подключите 3 нейтральных провода: от распределителя и от каждого источника света.
5. Фазный провод, выходящий из распределителя, подключен к одному входному контакту в выключателе.
6. В выключателе 2 фазных провода, и каждый из них подключен к одному проводу, выходящему из источника света.
7. Внутри распределителя эти фазные провода должны быть подключены к группам ламп или отдельным источникам света, которыми необходимо управлять. Тогда эти два провода будут являться переключаемыми фазами двух групп ламп.
8. Необходимо определить нейтральный провод в распределителе, который соединяется с аналогичным проводом, ведущим к источникам света. Механизм может переключать фазы только разных групп приборов.
9. После того как все соединения выполнены, приступают к пайке и завинчиванию с изоляционным слоем, но перед этим рекомендуется проверить все выполненные соединения.

Это фаза, а не ноль к выключателю, так как этот способ наиболее безопасен. При выключенном питании установка выключателя в положение "Выкл" будет правильной, если в цоколе лампы нет напряжения, а при подключении ноль-ноль именно это и произойдет, и простая замена перегоревшей лампочки может обернуться кратковременным поражением электрическим током.
