Если перепад давления большой, рекомендуется использовать два регулятора давления. В этом случае рекомендуется выбрать первый регулятор давления вместе с манометром.
Как выбрать регулятор давления воды? Полный анализ

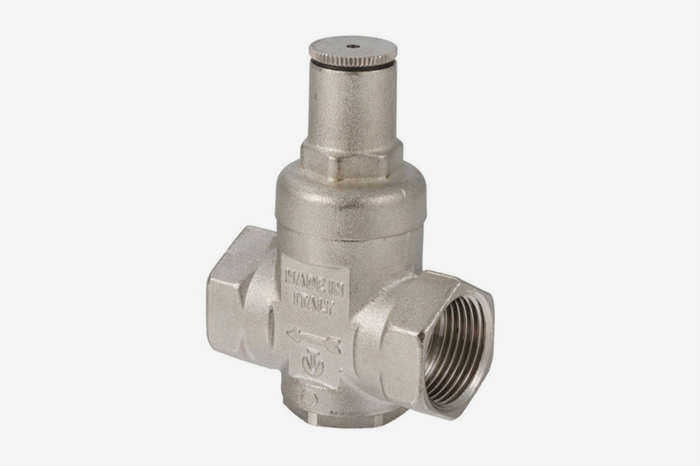

Регулятор давления воды – это тип регулирующей арматуры, предназначенный для регулирования (снижения) давления в системах водоснабжения, клапан защищает от избыточного давления оборудование питающей линии и трубопроводы, расположенные ниже этого регулятора. Единственной основной функцией клапана является снижение и стабилизация среднего давления в трубопроводе с учетом заданного значения в нижележащем контуре, все остальные свойства и функции, возложенные на это устройство, в основном являются следствием основной функции. Название этого клапана происходит от английского слова "reduce". Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в трубах, а также снижает расход воды. С регулятором давления бытовые приборы (стиральная машина, посудомоечная машина и т.д.) и регулирующая арматура (насадки на краны), можно сказать, защищены от преждевременного износа.
Примечание: Другие доступные названия: редукционный клапан, регулятор давления, редукционный клапан.
Внимание! Редуктор давления не защищает от гидроударов – рекомендуется дополнительная установка компенсатора гидроударов.
Часть 2: Как работает редуктор давления
Принцип работы редукционных клапанов основан на принципе уравновешенных сил. Редукторы давления воды работают по принципу "после срабатывания". Вода поступает в рабочее отверстие клапана (дросселя) в направлении, указанном стрелкой на корпусе. Усилие, создаваемое водой на мембране/поршне, уравновешивается усилием установочной пружины. Если давление превышает заданное, дроссель начинает закрываться, создавая большее сопротивление потоку воды. Это будет продолжаться до тех пор, пока давление после дросселя не станет равным установочному давлению.
Внимание! Большинство регуляторов давления воды настроены на заводе на 3 бар.
Различия в выборе регуляторов давления для частных домов и квартир
Основное различие между регуляторами для частных домов и квартир заключается в расходе. Чем больше точек потребления, тем мощнее должен быть регулятор давления.
Если сечение клапана не соответствует реальным потребностям, это может иметь негативные последствия: чрезмерный шум при работе и/или недостаточное давление воды.
В частных домах обычно создается большее количество соединений, поэтому расход воды будет выше.
Выбор регулятора с дросселем ½" не будет правильным решением. Он не будет работать на полную мощность..
Повышенный шум, низкое давление воды и ускоренный износ – негативные последствия.
Чтобы предотвратить это диаметр дросселя должен быть ¾ дюйма. В квартирах ситуация обратная. Если для малого потребления используются регуляторы с большей пропускной способностью, чем требуется, то неизбежно возникновение шума и увеличение потребления.
Для определения площади поперечного сечения используется следующий метод, который учитывает зависимость между площадью поперечного сечения регулятора давления и скоростью циркуляции воды в системе. Для этого необходимо подобрать регулятор давления, обеспечивающий скорость потока в диапазоне от 1 до 2 л/с, при которой регулятор давления работает оптимально.
Это делается в соответствии со следующим алгоритмом:

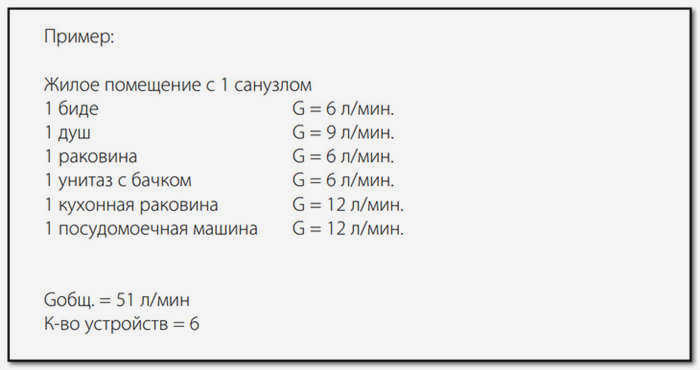

- Определяется количество сантехнических приборов в частном доме или квартире – рассчитывается общий расход воды (л/м).

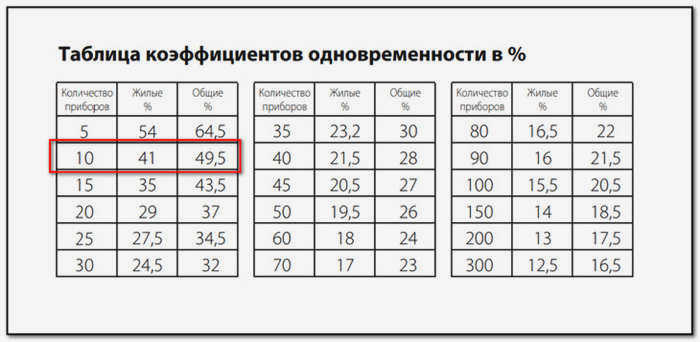

- Средний расход рассчитывается по таблице "Коэффициенты одновременности".
- Чтобы определить правильный размер регулятора, воспользуйтесь таблицей "Коэффициент циркуляции". – значение должно быть в пределах от 1 до 2 м/с.
Российская и зарубежная продукция
Редукторы на рынке представлены российскими, европейскими и китайскими брендами. В последнее время китайские промышленники не только повторяют своих европейских коллег, но и внедряют новые разработки.
Европейские производители:

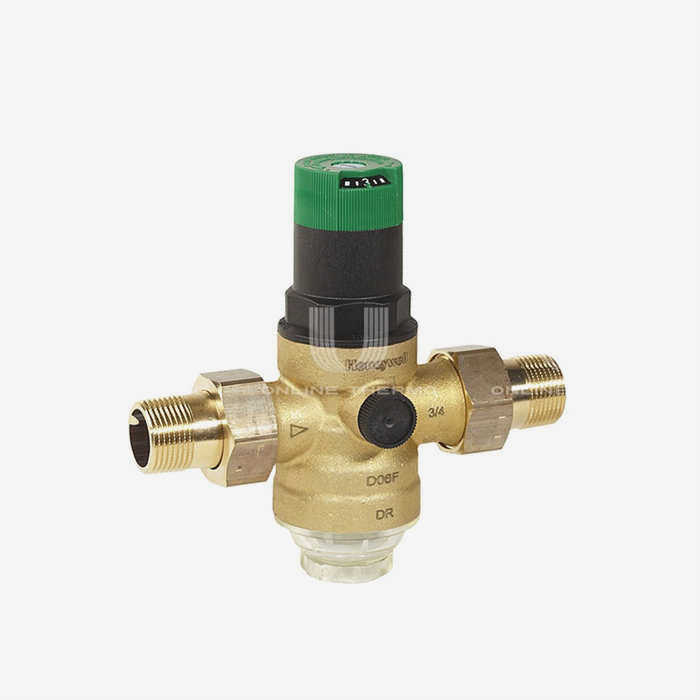

- HONEYWELL – американский бренд;
- WATTS – немецкое производство;
- HEIZ – австрийский производитель;
- CALEFFI – Италия;
- OFICINE RIGAMONTI – старейший итальянский производитель.
Российские представители:
- ВАЛЬТЕК – российский лидер с производством в Италии;
- STOUT – компания из Терема;
- UNI-FITT;
- PASCAL – Республика Татарстан (производит только мембранные регуляторы давления).
Регуляторы давления воды для ГВС и ХВС – в чем разница?
Принцип Принципиальной разницы между редукторами давления для горячей и холодной бытовой воды нет.
Однако специалисты рекомендуют выбирать более надежные устройства для сети горячего водоснабжения, рассчитанные на работу при температуре до 70° (или выше).
Кроме того, на регуляторе для линии ГВС необходимо установить манометр, чтобы можно было более точно отрегулировать режим работы. Для линий ГВС достаточно устройства с температурой до 40°.
Интересный факт! Не пытайтесь устанавливать в линиях горячего водоснабжения регуляторы, рассчитанные на низкие температуры. Повышение температуры может привести к протечкам или полному разрушению механизма, затоплению квартиры и большим неприятностям для соседей снизу.

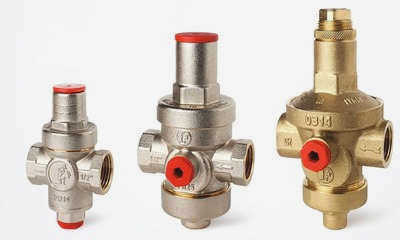

Типы
На рынке представлено множество конструкций и размеров таких устройств для различных сетей или систем.
При выборе важно обратить внимание на основные параметры редуктора:
- Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный присоединительный размер 1⁄2". Как правило, регуляторы устанавливаются в составе узла – шаровой кран-фильтр и счетчик грубой очистки. Все эти узлы имеют резьбу 1/2" и соединяются последовательно друг с другом. Если редуктор имеет другую резьбу, придется усложнять монтаж, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск протечек.
- Максимально допустимая температура. Эта характеристика поможет определить, подходит ли редуктор для горячей или холодной линии.
- Конструкция оборудование.
Механическое
Давление регулируется специальным клапаном, который изменяет размер прохода для потока воды. Клапан приводится в действие пружиной, сила которой уравновешивает давление воды.
Как только оно меняется, пружина растягивается или сжимается, реагируя на произошедший скачок. Механические устройства просты, их легко устанавливать и регулировать. Кроме того, такие устройства стоят недорого.Это делает их еще более популярными среди пользователей.
Проточный
Это особая конструкция, которая используется для снижения избыточного давления воды и одновременного уменьшения скорости потока. Внутри устройства нет движущихся частей, что делает его практически неразрушимым.
Давление воды снижается за счет разделения потока на сеть мелких каналов. На выходе они вновь объединяются в единый поток, но с измененными параметрами.
Классификация регуляторов давления воды
Запорный клапан и степень сжатия пружины внутри редуктора зависят от регулирующего элемента. В зависимости от его разновидности все модели, имеющиеся в продаже в настоящее время, делятся на 2 разновидности.
Регуляторы давления воды по конструктивным особенностям:
- Мембранный тип. Действие струйного регулятора направляется армированной мембраной, которая приводит в движение пружину по мере расхода воды или теплоносителя. Мембранные регуляторы характеризуются точностью формирования давления воды, лучшей пропускной способностью и длительным сроком службы. Недостатком является высокая цена.
- Поршневые. Движением запорного клапана управляет поршень. Поршневые регуляторы давления характеризуются небольшими размерами и низкой ценой. Недостатками являются быстрый износ уплотнений и седла поршня, а также чувствительность к качеству транспортируемой воды.
Большинство мембранных регуляторов изначально оснащены фильтром. Большинство поршневых моделей не имеют фильтра. По этой причине при покупке поршневой модели перед регулятором давления следует приобрести и установить фильтр для воды.
Советы по выбору устройства
Чтобы правильно выбрать регулятор давления для стабилизации давления воды, необходимо учитывать следующие параметры:
- Диаметр подключенных труб. Диаметр должен соответствовать размеру труб, чтобы расход воды не увеличивался и не уменьшался из-за разницы в диаметре.
- Тип устройства. Мембранные регуляторы обычно устанавливаются на входе в жилой или частный дом. Компактные мембранные регуляторы устанавливаются перед приборами, чувствительными к колебаниям давления воды: Регуляторы давления устанавливаются перед приборами, чувствительными к колебаниям давления воды, такими как стиральные машины и бойлеры. Поршневые типы используются в сантехнических приборах и смесителях.
- Производительность. Расчетное значение определяется максимальным литром воды, используемым в единицу времени.
- Коэффициент регулирования. Значение равно разнице между давлением воды на входе в регулятор давления и регулируемым напором. Чем больше разница, тем шире диапазон регулирования.
- Тип среды. Ассортимент регуляторов напора включает универсальные модели, способные перемещать как горячую, так и холодную среду, а также устройства, предназначенные для стабилизации напора только холодной воды на входе.
Предельные значения температуры и давления воды, указанные производителем регулятора в техническом паспорте, должны быть на 10-20% выше рабочих данных.
