Разветвитель для цифрового телевидения выполняет задачу согласования цепей при подключении двух приемников к одному источнику сигнала. Существует несколько разновидностей этих устройств с различными рекомендациями по использованию.
Топ-10 лучших антенных разветвителей для 2 телевизоров
Если у вас дома несколько телевизоров, то возникает необходимость в антенном разветвителе. Такое устройство представляет собой небольшой корпус с парой разъемов, которые предназначены для передачи сигнала, идущего от антенны, на несколько устройств одновременно. Существует множество модификаций разветвителя телевизионного сигнала, и выбор одного из них требует определенных знаний.
Если вы выберете неправильный товар, вы можете остаться без любимых телеканалов. Перед покупкой антенного разветвителя рассчитайте мощность входящего сигнала, чтобы не ухудшить качество изображения. Также следует обратить внимание на количество портов на разветвителе. Как правило, устройство может иметь от 2 до 16 выходов. Диапазон рабочих частот для распределения сигнала обязательно указывается на корпусе устройства.
Топ-5 антенных разветвителей для 2 телевизоров
Современный рынок насыщен различными устройствами, которые могут распределять сигнал на нужное количество выходов. Здесь представлены самые популярные антенные разветвители для нескольких телевизоров.

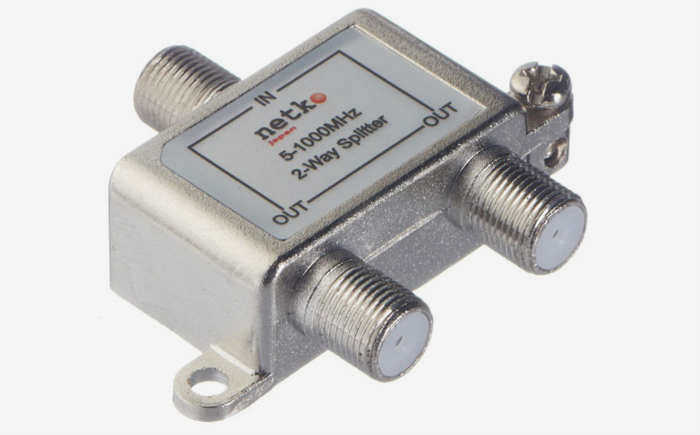

Этот разветвитель используется в кабельных системах, а также в многокомнатных домах и квартирах, где к одной антенне необходимо подключить несколько телевизионных устройств. Антенный разветвитель этой модели имеет один вход на стандартном разъеме F-типа и несколько выходов. Сигнал, поступающий на вход, делится на равные части и направляется на выход.
Преимущества:
- Работает с аналоговым и цифровым телевидением;
- не теряет сигнал;
- имеет хорошую резьбу;
- прост в подключении и использовании
- не нагревается
- имеет разумную цену.
Недостатки:
- Не очень удобная конструкция.
Что это такое.
Разветвитель телевизионного кабеля позволяет распределять сигнал на несколько телевизоров одновременно. Обычно он встраивается в кабель между телевизионным кабелем и тюнером.

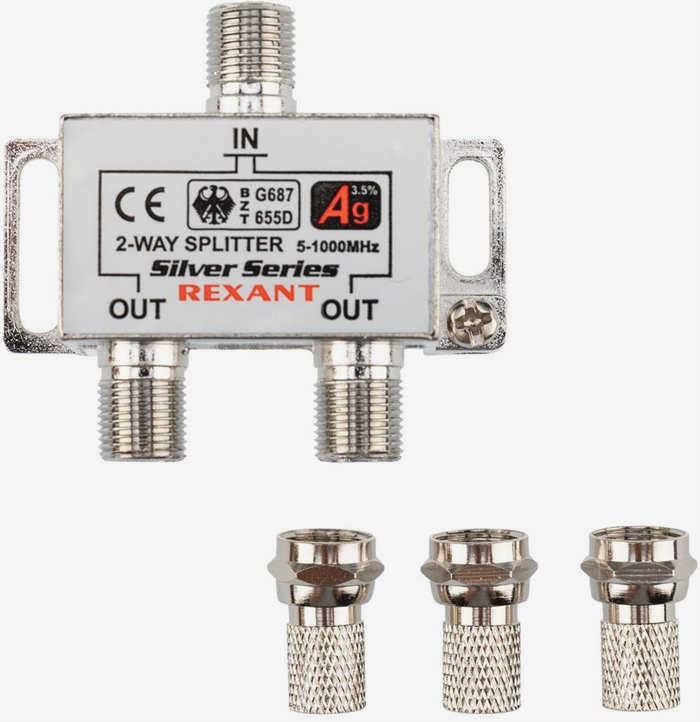

Визуально он выглядит как компактная коробка из силумина, латуни или другого легкого металла. Она имеет F-разъемы и так называемые выступы, которые удерживают ее на месте.
С одной стороны находится разъем для входного кабеля, а с другой – пара или несколько разъемов для подключения телевизионного оборудования. Корпус сплиттера герметичен и полностью закрыт. На верхней панели обычно имеется наклейка с названием модели и ее основными техническими параметрами.

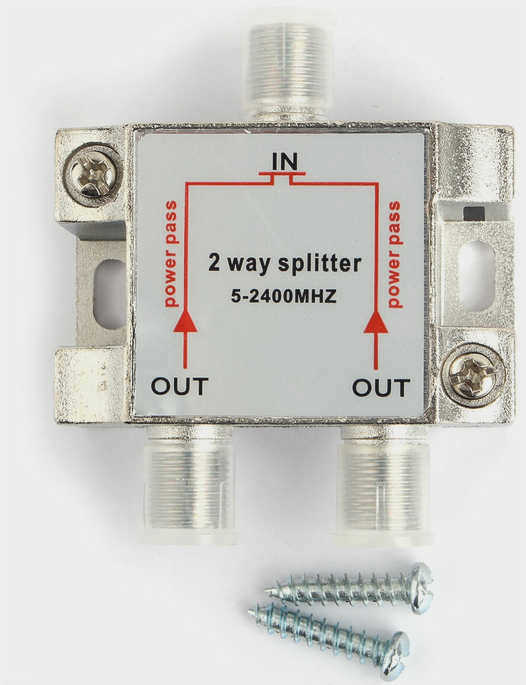

- Полоса пропускания. Отражает диапазон частот, передаваемых сплиттером. Как правило, для эфирного телевидения стандартный диапазон частот составляет от 5 до 1000 МГц, для спутникового телевидения – 5-2500 МГц. Спутниковые "крабы" часто используются для аналогового и цифрового вещания.
- Количество выходов. Стандартный антенный разветвитель может содержать до 8 выходов. Оборудование следует выбирать исходя из количества телевизионных ретрансляторов, которые планируется подключить в доме. Если в ближайшем будущем предполагается расширение телевизионной сети, можно подключить устройство с несколько большим количеством выходов – это не ослабит качество сигнала.
- Уровень затухания. Один из важнейших параметров, определяющих степень снижения мощности сигнала, проходящего через сплиттер. Зависимость здесь простая – чем ниже этот параметр, тем меньше будет потеряно сигнала.
- Наличие усилителя высокой частоты. Такой разветвитель называется "активным" и предназначен не только для сохранения мощности входящего сигнала, но и для ее увеличения в несколько раз. Такие модели стоят дорого, но могут разделить сигнал только между 2 телевизорами. Если такого количества выходов вам недостаточно, лучше выбрать разветвитель с несколькими резисторами, соединенными последовательно.
Как это работает?
Если вы думаете, что можно соединить пару кабелей вместе и получить другой источник сигнала, вы сильно ошибаетесь.. Это приведет к получению изображения очень низкого качества: оно потеряет контрастность, будет иметь много шлейфов и других шумов. По этой причине очень важно использовать антенный разветвитель, в народе известный как "краб".
Если источник сигнала хороший, что обычно можно определить визуально, или если раньше в квартире был только один телевизор, можно использовать "краб" на основе нескольких резисторов. Такой разветвитель называется пассивным. Хотя он обеспечивает качественную передачу сигнала, он вносит некоторое затухание, сила которого прямо пропорциональна общему количеству выходов.
Этот вариант разветвителя хорошо работает в мегаполисах или вблизи них, где уровень телевизионного сигнала высок.
Если у вас большое количество приемников, предпочтение следует отдать следующим вариантам Активные антенные усилители. Принцип работы такого устройства основан на разделении входящего сигнала и параллельном значительном увеличении его мощности.
Как выбрать разветвитель сигнала
Как уже было сказано выше, в первую очередь выбирается разветвитель и сплиттер цифрового телевизионного сигнала, Выбор основывается на рабочей частоте. Те, что до 1000 МГц, не подходят для спутникового телевидения. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр – это количество пользователей. Сплиттер выбирается по количеству выходов, соответствующих количеству телевизоров в квартире.
Необходимость активного сплиттера оценивается в зависимости от протяженности кабельной сети в доме. Также важно учитывать параметры антенны. Критерии выбора сплиттера довольно просты.
- При активной антенне и небольшой длине линии. Нет смысла тратить деньги на сплиттер с усилителем. Уровень сигнала будет достаточным для всех приемников.
- Антенна с усилителем и длинные линии также не требуют активного сплиттера. Однако в очень удаленных районах кабельной сети уровень сигнала может быть недостаточным для получения хорошего изображения на некоторых каналах. В этом случае дешевле установить у такого адресата персональный усилитель.
- Пассивная антенна для коротких линий заставит обратить внимание на параметры сплиттера. Если принимающее оборудование обеспечивает выходной уровень, равный или превышающий рекомендуемые входные параметры сплиттера, то можно установить пассивные сплиттеры. В противном случае потребуется приобрести более дорогое активное устройство.
Наконец, при пассивная антенна и длинные кабельные линии без активного разветвителя сигнала вам просто не обойтись. В этом случае проблемы с изображением и поиском каналов практически гарантированы для всех приемников. Однако описанные выше комбинации антенн и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому сплиттеры следует выбирать, обращая внимание на физическую структуру кабельной сети.
Принципы установки
Принципы установки сплиттеров для двух, трех и более цифровых телевизионных приемников основаны на структуре кабельной сети. Ее всегда можно рассматривать как совокупность нескольких сегментов с одним из двух стандартных типов.
Сбалансированная структура
Наиболее ярким примером сбалансированной сети является антенна, установленная на крыше, и кабель, проложенный по потолку на верхнем этаже дома. В этом случае длина кабелей до приемников практически одинакова.. Это означает, что достаточно установить сплиттеры, чтобы равномерно распределить сигнал между телевизорами.
Дисбалансная структура
Дисбалансная структура иллюстрируется на примере двухкомнатной квартиры. В одной точке входит кабель цифрового телевидения. От него идет короткая линия к первому потребителю, более длинная – к следующему потребителю и рекордно длинная – к телевизору в самой дальней комнате.
В этом случае рекомендуется установить разветвители и равномерно распределить сигнал. Для простоты рассмотрим пример с тремя телевизорами. Первый сплиттер устанавливается на входе (плоский кабель). Его маломощная ветвь переключается на короткую линию. Основной выход подключается к следующему сплиттеру. Его мощный сигнал направляется на длинную линию, а ответвление – на оставшуюся линию.
Совет! Всегда рекомендуется упрощать сложную сеть до простых сегментов. Учитывайте количество потребителей в каждой из них и используйте разветвители сигнала для перераспределения мощности в случае явного дисбаланса.
Выполнение подключения
При подключении кабелей соблюдайте следующие пункты:
- Если на устройстве имеются коаксиальные гнезда, к ним можно подключить любой тип кабеля с помощью обычных антенных штекеров.
- Если на разветвителе имеются резьбовые соединения, предполагается. Предполагается, что для подключения будет использоваться тонкий кабель.
- Для винтовых клемм можно использовать любой тип кабеля.
Чтобы выполнить подключение, выполните следующие действия:
- Выполните крепление разветвителя выбранным способом. Это можно сделать, закрепив его на стене, закрепив на кронштейнах ТВ-приемника, в специальной нише, в пластиковой коробке.
- Удалите заклепки с каждого гнезда на разветвителе.
- Подключите кабели от телевизоров к соответствующим гнездам.
- Подключите антенный кабель.
После этого вы можете начать просмотр доступных программ. После завершения установки проверьте качество изображения. Если качество изображения недостаточно хорошее, мы рекомендуем использовать более мощную антенну или активный телевизионный сплиттер.
Читайте также:
Как сделать антенну и сэкономить деньги – несколько вариантов
Использование сплиттеров в квартире
Важно обратить внимание на расположение оборудования внутри квартиры. Правила установки зависят от структуры подключения. Она может быть сбалансированной или несбалансированной. Следующий пример хорошо это иллюстрирует.
Телевизионный сигнал поступает в квартиру по одному кабелю. Все приемники расположены на одинаковом расстоянии от него. В этом случае можно использовать простой делитель. Он разделит входной сигнал на несколько одинаковых.
Если телевизоры находятся на разных расстояниях от входного кабеля, то соединения будут иметь разную длину. Таким образом, ближайший телевизор будет иметь сигнал самого высокого качества, а самый дальний телевизор – самого низкого качества. Здесь мы имеем дело с дисбалансной структурой.
В этом случае используется ответвитель для разделения сигнала на два – сильный и относительно слабый. Последний предназначается для ближайшего телевизионного приемника, а другой – для следующего ответвителя. Такая схема позволяет добиться максимального качества изображения и звука на всех доступных устройствах. Сплиттеры позволяют перераспределить мощность входного сигнала.
При использовании сплиттера необходимо выбрать для него подходящее место. Важно, чтобы длина кабеля была минимальной. При наличии трех и более телевизоров сигнал может быть довольно слабым. Это позволит просматривать аналоговые каналы, но не цифровые.
Для последних очень важно высокое качество сигнала. В этом случае рекомендуется использовать активный сплиттер. Он усилит входной сигнал до необходимого уровня. Обратите внимание, что усиление сигнала также может быть выполнено непосредственно за антенной.
