Какой стабилизатор напряжения выбрать для частного дома

Допустимая нагрузка на одну фазу: 230 x 16 = 3680 Вт. Поэтому подходящий AVR должен обеспечивать минимум 4784 Вт (3680 x 1,3 = 4784), иметь максимальную точность (1-3%) и диапазон более 140-260 В.

Стабилизатор 220В для дома: какой выбрать?

Если котел в доме работает неправильно, мерцает свет или иногда падает мощность насоса, это может быть признаком неправильного напряжения в сети. Чтобы решить эту проблему, установите стабилизатор напряжения. Сегодня на рынке представлено множество таких устройств. Они различаются по типу, качеству выходного напряжения, способу подключения и другим параметрам. В этой статье мы рассмотрим различные типы стабилизаторов, их технические характеристики и определим, какой из них лучше всего подойдет для однофазного дома 220/230 В.

Зачем нужен стабилизатор напряжения в доме?

Вам необходимо установить стабилизатор напряжения 220 В в вашем доме, если в вашей электропроводке имеются три основные проблемы – перенапряжение, пониженное напряжение/перенапряжение или несинусоидальное напряжение. Мы объясним их более подробно.

• Неисправность электроприборов.
• Повреждение внутренних компонентов или полный отказ прибора.

• Внезапное отключение электроприборов.
• Электродвигатели или нагревательные элементы, работающие на низкой мощности.
• Преждевременный выход из строя электроприборов вследствие износа.

Внимание!

Большинство бытовых приборов рассчитаны на работу в диапазоне 220-240 В. К таким нагрузкам относятся системы отопления и водоснабжения, отопительные приборы, электроинструменты, садовая техника, аудиотехника и некоторые кухонные приборы. Превышение этого диапазона напряжения может привести к значительному повреждению таких нагрузок.

• Выход из строя приборов с электродвигателями.
• Ухудшение качества интернет-сигнала или телевизионного изображения.

Внимание!

Не все модели стабилизаторов напряжения способны корректировать форму выходного напряжения. О такой возможности необходимо предупреждать заранее.

Основная функция стабилизатора напряжения – привести нестабильное напряжение, поступающее из сети, в норму, то есть довести его значение до номинальных 220 В или 230 В, а затем передать скорректированный сигнал потребителям.

Устраняя колебания напряжения, AVR поддерживает срок службы и работоспособность подключенного к нему оборудования. Однако не все типы стабилизаторов могут эффективно выполнять эту задачу.

Совет 1: Определите, что именно вы хотите подключить к оборудованию

• один прибор;
• группа приборов;
• целый дом.

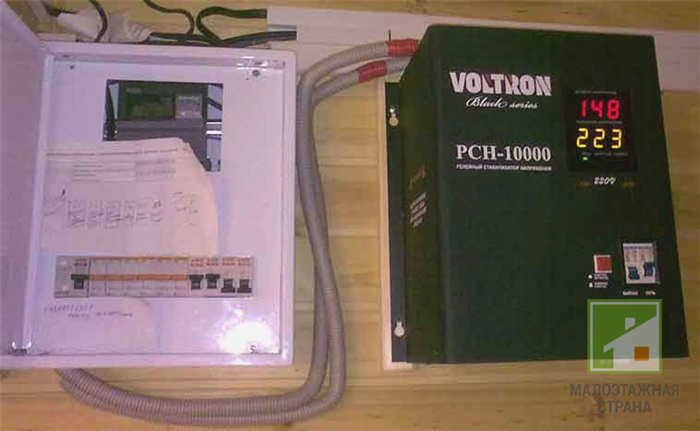

В загородном доме или на даче, где перепады напряжения часто бывают сильными и длительными, последний вариант наиболее предпочтителен, так как гарантирует стабильное напряжение во всех без исключения розетках. Для таких целей выбирайте эффективный однофазный или трехфазный стабилизатор (в зависимости от типа электросети).

Он подключается на входе от питающей линии за электросчетчиком. Размещение такого крупного прибора в условиях частного дома или дачи вполне допустимо – там больше места, чем в квартире, где такой стабилизатор может занять часть и без того ограниченного жилого пространства.

Однако цена изделия достаточной мощности для централизованного домашнего электроснабжения многим может оказаться не по карману. Если покупка такого стабилизатора не представляется возможной, необходимо защитить наиболее чувствительное оборудование. В среднем частном доме это газовый котел (в основном), циркуляционный насос, холодильник и стиральная машина – в зависимости от ситуации этот список может как увеличиваться, так и уменьшаться. Качество сети также имеет значение – чем хуже сеть, тем больше приборов нуждаются в AVR.

Совет 2 – Выбирайте мощность с умом

Номинальная мощность AVR должна быть равна или превышать суммарную потребляемую мощность приборов, к которым вы планируете его подключить! Если это условие будет нарушено, устройство выйдет из строя из-за перегрузки и его придется вернуть в магазин, потратив время на возврат – это в лучшем случае, но в худшем случае оно выйдет из строя и никто не примет его обратно.

Как правило, для нормальной городской жизни достаточно стабилизатора мощностью до 3500 Вт, так как нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник. Современный частный дом обычно включает в себя отопительное и насосное оборудование, автоматические ворота и наружное освещение с мощными лампами. Кроме того, на приусадебном участке используются различные электроинструменты и гаражное оборудование. Мощность всех этих устройств значительно выше, чем у обычных "бытовых" приборов, поэтому при выборе стабилизатора для таких целей следует рассматривать модели мощностью 5-6 кВт.

Мы также рекомендуем закладывать запас мощности, т.е. выбирать стабилизатор с мощностью, превышающей реальную мощность нагрузки на 20-30%. Дополнительный процент позволит не перегружать устройство во время эксплуатации, а также компенсировать возможное снижение выходной мощности в случае падения входного напряжения.

Предупреждение.
Нет смысла запасать слишком большой запас (более 30-40%) – сильная недогрузка не приносит никаких положительных моментов в работе регулятора. Вы просто платите деньги за дополнительную мощность, которую потом не используете.

Внимание.
Будьте осторожны с единицами измерения. Дело в том, что регулятор может быть рассчитан в вольт-амперах (ВА), а потребляемая мощность бытовых приборов обычно указывается в ваттах (Вт). VA ≠ W.

Чтобы избежать ошибок, внимательно прочитайте этикетку и при необходимости переведите общую активную мощность прибора в вольт-амперы.

Как выбрать однофазный стабилизатор напряжения по его характеристикам?

Выбор модели однофазного стабилизатора напряжения зависит не только от его типа, но и от других важных характеристик, которые мы подробно рассмотрим в таблице ниже.

Внимание.
Выбор стабилизатора с выходной мощностью меньше, чем суммарная потребляемая мощность электроприборов, приведет к перегрузке во время его работы и отключения.

Если заказчик хочет защитить группу приборов или только одного потребителя, то рассчитывается суммарная потребляемая мощность подключенной нагрузки.

Выходная мощность стабилизатора должна превышать потребляемую нагрузкой мощность на 20-30%. При расчете этого значения важно учитывать пусковые токи подключенных приборов, которые могут увеличить их потребляемую мощность в несколько раз, например, при включении компрессора холодильника без инвертора его мощность может увеличиться в 7 раз.

Внимание!
Выбор стабилизатора с выходной мощностью, меньшей, чем суммарная потребляемая мощность приборов, приведет к перегрузке во время работы и отключения.

При невозможности определения информации можно использовать следующие рекомендации по допускам:

• для систем освещения – ±3%;
• для точных измерительных приборов и медицинского оборудования: ±1-3%;
• для бытовых приборов: ±10%.

Типы однофазных стабилизаторов

В настоящее время в российских магазинах электротоваров можно найти два основных типа стабилизаторов напряжения: автотрансформатор, включающий в себя релейные, электромеханические и электронные (симисторные/тиристорные) устройства, и новое поколение моделей инверторного типа.

Рассмотрим основные технические особенности и различия в работе этих устройств.

Благодаря такой схеме работы устройства обладают следующими характеристиками:

• ступенчатая стабилизация напряжения и низкая точность выходного сигнала (для релейных и электронных моделей);
• Низкая скорость реакции на колебания сетевого напряжения (в электромеханических моделях она может составлять более 100 мс);
• Относительно небольшой диапазон входного напряжения (в среднем 130-270 В);
• Отсутствие коррекции формы сигнала входного напряжения;
• Наличие механических коммутационных элементов, требующих периодического обслуживания (релейные и электромеханические модели);
• Шум при работе автотрансформатора, при переключении реле (для релейных моделей) или при работе токоприемника (для электромеханических моделей);
• Громоздкий и тяжелый корпус (релейные и электромеханические модели).

Благодаря такому методу работы, устройства обладают следующими особенностями:

• мгновенная реакция на колебания сетевого напряжения (0 мс);
• бесступенчатое регулирование входного напряжения с высокой точностью (отклонение от номинального значения находится в пределах 2% от номинального значения);
• расширенный диапазон входного напряжения (90-310 В);
• коррекция сетевых искажений;
• Бесшумная или полностью бесшумная работа;
• Компактный и легкий корпус.

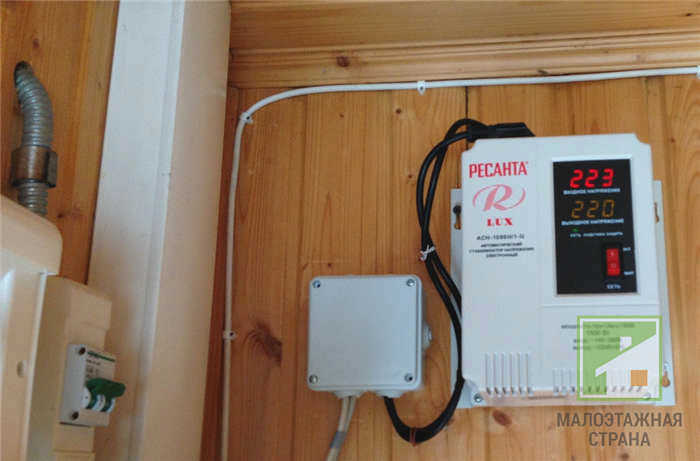

Перед проведением любых монтажных работ необходимо отключить весь дом от электросети. Для этого достаточно отключить сетевой выключатель в распределительном щите. Но лучше еще позже проверить отсутствие сетевого напряжения в доме с помощью специального индикатора.

Производитель может помочь вам правильно подключить стабилизатор напряжения. Обычно на корпусе устройства есть схема, которую придется немного скачать. Но в целом процесс довольно прост. Все, что вам нужно сделать, это сначала найти контактные клеммы на корпусе.

Если их три, то действия будут следующими:

• Найдите фазный провод, выходящий из главного выключателя. На колодке в корпусе стабилизатора выберите клемму с надписью "Вход". Подключение выполнено.
• Фазный провод, отвечающий за распределение нагрузки, должен быть подключен к клемме с маркировкой "Выход". То есть, проходящий через все здание.
• К нулевой клемме стабилизатора подключается провод, выходящий из автомата при нулевом потенциале. Провод подключается сначала к устройству, а затем к защите.

Читайте также:
Автоматический выключатель: общие сведения, расположение, типы, как выбрать

Данная схема считается упрощенной, так как рабочий ноль подключен внутри корпуса. Теперь рассмотрим, как правильно установить стабилизатор напряжения в частном доме, если устройство оснащено 5-контактной клеммной колодкой. В этом случае, помимо фазного входа и выхода, на клеммной колодке будут находиться две аналогичные нулевые клеммы. Кроме того, есть еще один контакт, обозначенный PE. Он расположен посередине, и к нему подключается провод PE (защитное заземление).

Затем примените принцип письма и чтения. То есть, слева направо. Левая половина клеммной колодки соответствует входу. Подключите фазу и рабочую нейтраль, идущие от автомата. Таким же образом подключите к правой половине проводку здания. Фазный провод подключите к одноименному выходу, а ноль – к клемме с маркировкой 'N'.

Обзор популярных стабилизаторов напряжения

Рассмотрим, какой стабилизатор напряжения лучше выбрать для газового котла, учитывая мощность и преимущества прибора.

RASTA ASN 2000/1-C

Стоимость этого устройства составляет 2 600 рублей. Внешне стабилизатор выглядит как обычный корпус. Он оснащен дисплеем, на котором можно увидеть все необходимые показатели. Мощность стабилизатора составляет всего 2000 кВт, что позволяет использовать его в доме с одним-двумя электроприборами.

• Фильтрует все помехи на линии;
• Обеспечивает защиту от перегрева;
• В корпусе имеются отверстия, которые используются для охлаждения;
• Работает при дифференциальном напряжении от 140 В до 260 В;
• Включает в себя штекер;
• Параметры устройства компактны.

• Может быть установлен только на полу;
• Корпус не является герметичным.

RUCELF SRW II-12000-L

Этот стабилизатор имеет мощность 10 кВт, что позволяет подключить всю электросеть в доме. Корпус легко монтируется на стену помещения. Поверхность имеет перфорированные отверстия для охлаждения конструкции. Размеры стабилизатора небольшие, тщательно продуманные и эстетически привлекательные, благодаря чему он отлично смотрится на фоне любого декора помещения.

• Электронный дисплей, на котором отображаются все показатели;
• Откидная крышка обеспечивает легкий доступ к контактам;
• Работает от 110 до 270 вольт;
• Подходит для помещений с высокой влажностью;
• Может питаться от бытовых приборов мощностью до 12 кВт;
• Хорошо выдерживает низкие температуры.

• Он весит 22 кг, поэтому крепление должно быть прочным;
• стоит 14 000 рублей;
• Вилка для подключения к электросети в комплект не входит.

Краткое резюме основных моментов

При выборе лучшего стабилизатора напряжения важно, чтобы он исправно работал при скачках напряжения в системе и обеспечивал необходимую мощность для нормальной работы всех бытовых приборов и электроинструментов на даче или в частном доме. Также важно, чтобы он работал непрерывно в течение нескольких лет.

Для дачи, где есть холодильник, микроволновая печь, чайник, телевизор и обогреватель, достаточно 5 кВт. Но домовладельцы чаще покупают регулятор мощности на 10 кВт. Разница между этими приборами заключается и в цене. Поэтому, чтобы не переплачивать, все же рекомендуется рассчитать потребление энергии.

При выборе стабилизатора лучше всего приобретать продукцию отечественных производителей, которая отличается высоким качеством. Кроме того, можно обратить внимание на немецких производителей. Если ваш бюджет не позволяет приобрести дорогие модели, можно купить импортную продукцию из Китая. Но в этом случае следует быть осторожным и принять все меры предосторожности против возможного возгорания в электросети.

Обратите внимание, что хороший стабилизатор сетевого напряжения необходим для долговечности дорогостоящей бытовой техники в доме.
