Они используются в пультах дистанционного управления, розетках и выключателях, компьютерных клавиатурах, бортовых устройствах и т.д. Цифры после буквы "Т" указывают на ширину внешнего цоколя, на котором расположены электропроводящие контакты.
Как выбрать лампочку по цоколю?
Лампы накаливания можно встретить повсюду, от уличного освещения до электроинструментов. Их объединяет одно – все они имеют цоколь. Чтобы выбрать источник света, важно понимать особенности и различия между цоколями.

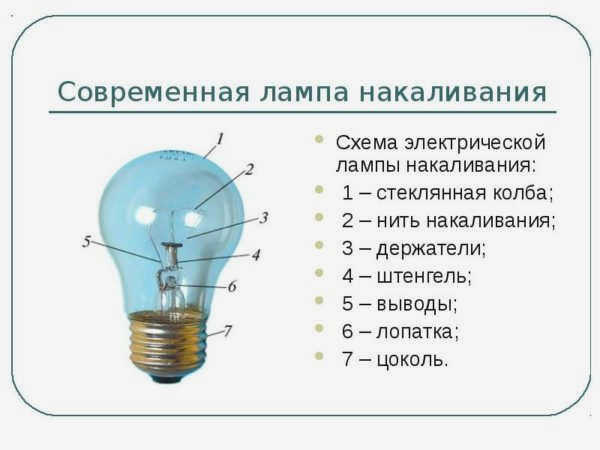

Говоря разговорным языком, цоколь – это металлическая часть лампочки, которая вкручивается в патрон лампы. Обычно он имеет пару изолированных контактов и выполняет две функции:
- Служит проводником электрического тока от сети к светоизлучающему элементу (светодиоду, телу накала).
- Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежного элемента.
Какие бывают цоколи
Ввинчивающиеся цоколи для бытовых люстр отличаются по конструкции от автомобильных цоколей или точечных светильников. Для разных светильников выпускаются лампочки разной формы, мощности и размера. По этой причине держатели ламп должны различаться.

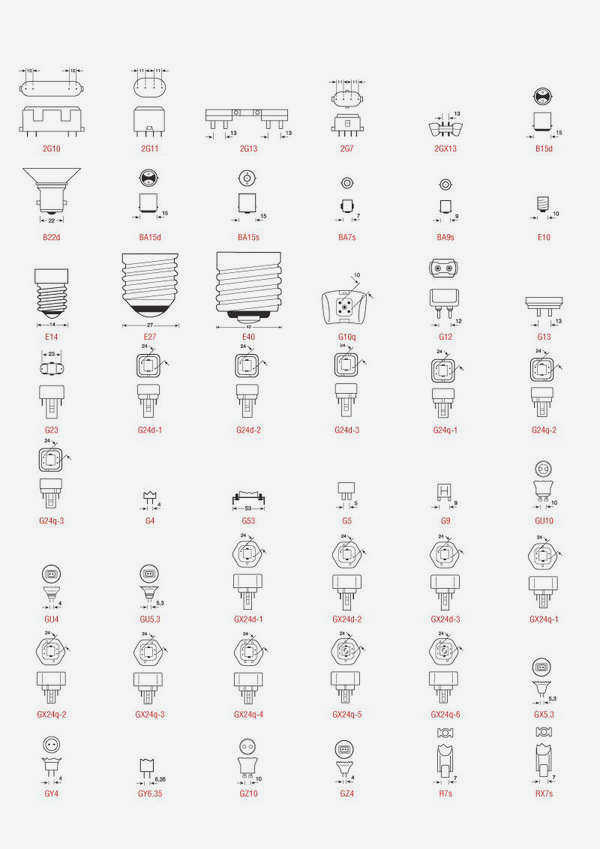

Распространены следующие типы цоколей:
- Е27 – стандартный цоколь, известный еще с советских времен как лампочка Ильича;
- E14 – похож на E27, но меньше по размеру;
- GU5.3 – точечные источники света;
- H7, H11 – подходят для автомобильных фар и габаритных огней.
Обозначение цоколя

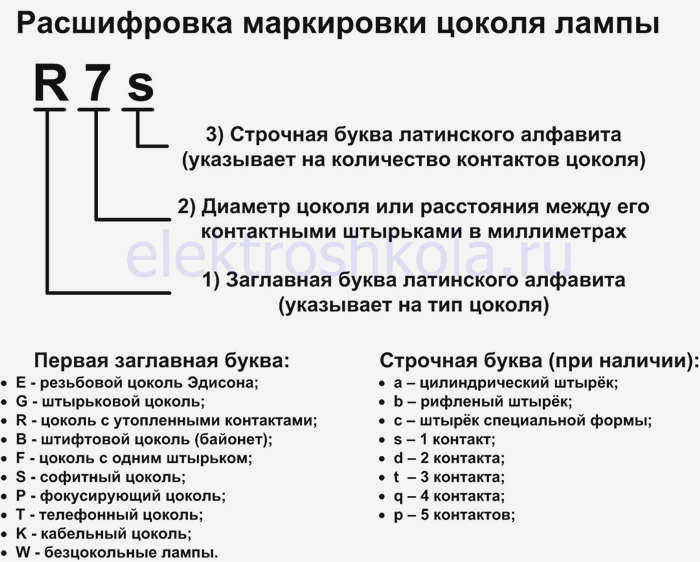

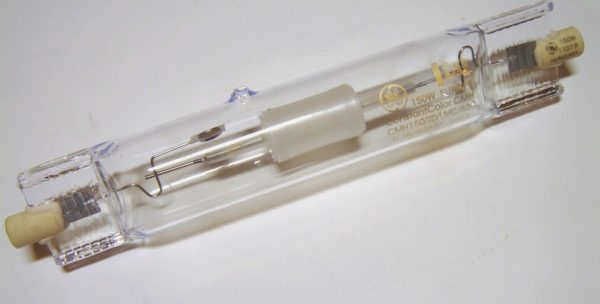

Каждый тип розетки имеет свое буквенно-цифровое обозначение, которое расшифровывается следующим образом (для примера возьмем розетку R7s):
Как показано на схеме выше, первая заглавная буква обозначает тип гнезда, затем следует цифра, указывающая диаметр или расстояние между штырьками в миллиметрах, а затем, в некоторых случаях, строчная буква, указывающая количество штырьков на гнезде.
ПРИМЕЧАНИЯ: Иногда за первой заглавной буквой может следовать вторая заглавная буква, указывающая на тип лампы:
- A – автомобильная лампа;
- U – энергосберегающая лампа;
- V – цоколь с коническим концом и т.д.
Рассмотрим типы цоколей более подробно.

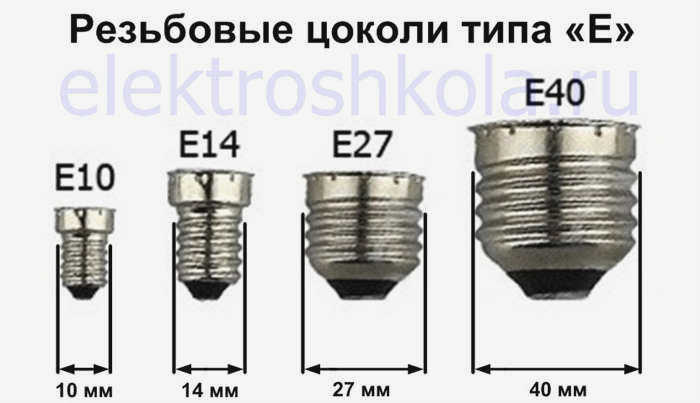

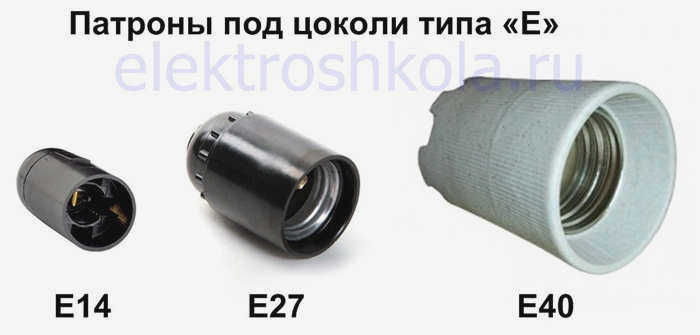

Резьбовые цоколи типа Е
Резьбовые цоколи являются наиболее распространенными и встречаются практически во всех типах ламп, от ламп накаливания до светодиодных ламп.
Наиболее распространенным резьбовым цоколем является цоколь E27, который используется в большинстве бытовых ламп, но цоколь E14 также широко применяется в повседневной жизни и может использоваться как в люстрах, так и в потолочных светильниках. Цоколь E40, с другой стороны, используется в мощных лампах, обычно применяемых для уличного освещения.

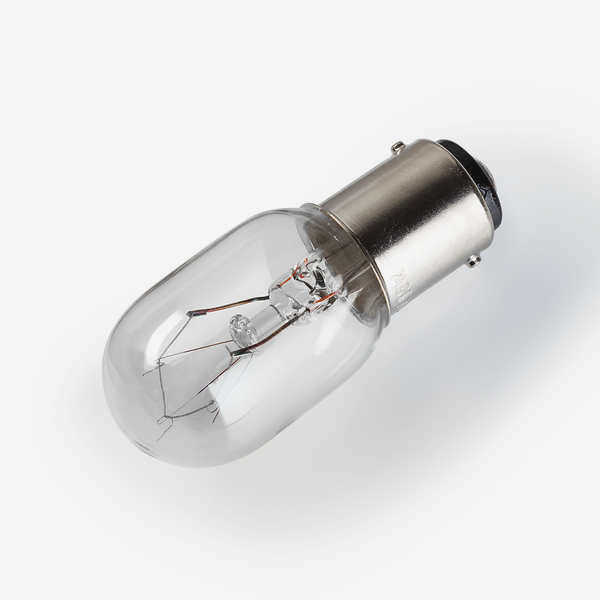

Байонетный или штырьковый цоколь (B)
Этот тип цоколя появился в ходе эволюции цоколя Эдисона. Он был разработан, чтобы ускорить замену ламп накаливания и сделать их более компактными. В его основе лежит пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие пазы цоколя. Затем цоколь фиксируется путем его поворота на четверть оборота.
BA является разновидностью цоколя накаливания, используемого в автомобилях. Этот подтип имеет асимметричные боковые контакты, которые позволяют фиксировать лампу в цоколе определенным образом и фокусировать световой поток автомобильных ламп, фар, навигационных огней и т.д.
Байонетный цоколь (G)

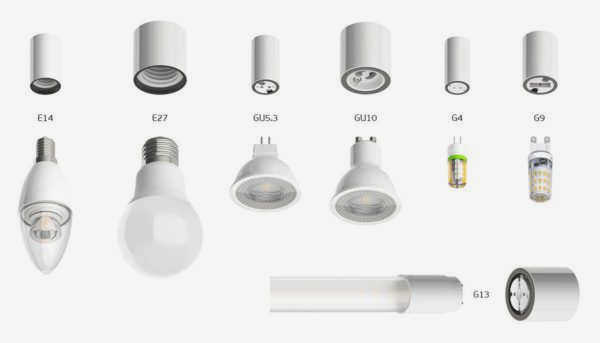

Это второй по распространенности цоколь после цоколей Эдисона. За буквой G обычно следует буква U, обозначающая энергосберегающий источник света (светодиод или энергосберегающая лампа).

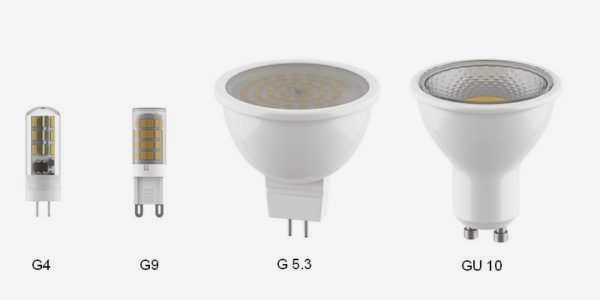

- Цоколи G4 и G9 обычно используются для капсульных ламп и их разновидностей;
- GU5.3 используются в точечных светильниках MR11 и MR16;
- G9 и G13 используются в линейных лампах T5, T8 и T12;
- GU10 и GU24 с вращающимся стержнем используются там, где лампа с прямым стержнем может выпасть из-за вибрации или внешних факторов. Лампочки со стержнем вставляются в цоколь и поворачиваются до упора в специальный стопорный механизм;
- Лампы G23 – оптимальный выбор для освещения ванных комнат и душевых, а также для настольных ламп. Цоколи имеют специальные отверстия для легкой установки в любой светильник;
- G53 подходят для акцентного освещения в галереях, бутиках, кафе, ресторанах и торговых точках с высокими потолками. Он также подходит для поворотных креплений;
- GX53 – цоколь может использоваться во всех типах потолков благодаря высоте лампы. Это лучший вариант для направленного точечного освещения в магазинах, гостиницах и т.д.
Существует множество типов байонетных цоколей с разницей в несколько миллиметров между штырьками. Их можно легко спутать, чего делать не следует.
Как прочитать обозначение опорной плиты
Чтобы помочь потребителям разобраться в типах и размерах опорных плит, производители маркируют свою продукцию буквенно-цифровыми кодами.
Расшифровать эту информацию легко, если знать, что скрывается за каждым из символов в коде:
- Заглавная буква латинского алфавита, первая буква в коде, указывает на тип основания;
- Вторая цифра в коде указывает на диаметр основания розетки или расстояние (в мм) между токопроводящими контактами.
- Строчная буква в коде в третьей позиции указывает на количество токопроводящих контактов в конструкции розетки.
В некоторых случаях обозначение может содержать две заглавные буквы латинского алфавита. Буква во второй позиции указывает на тип лампы: "A" – автомобильная, "U" – энергосберегающая, "V" – коническая и т.д.
В некоторых случаях производители указывают в обозначении только тип лампы, по которому специалисты подбирают соответствующий цоколь для устройства.
Какие бывают цоколи ламп?
Второе название – цоколь Эдисона. Это самый распространенный тип соединения для ламп накаливания. Он навинчивается и может быть установлен на все типы ламп. В обозначении цоколя после буквы "Е" указывается диаметр резьбы в миллиметрах.
Цоколь Эдисона может быть одного из десяти стандартных размеров:

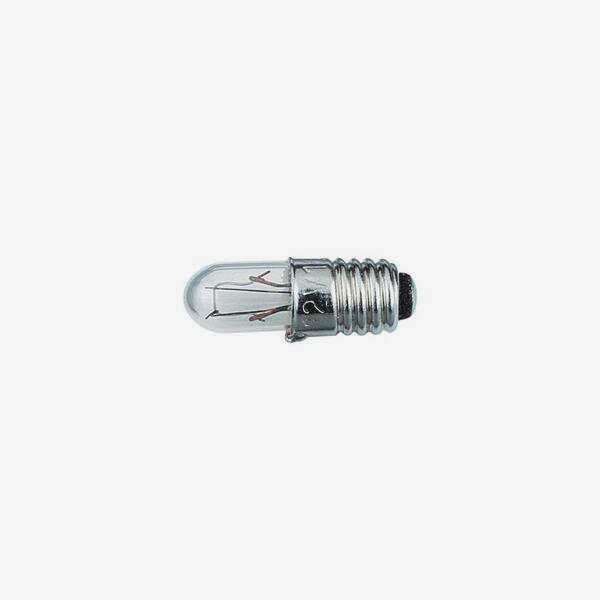

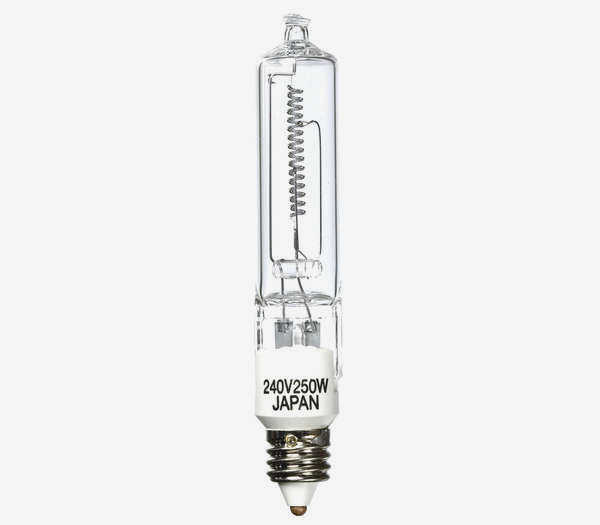

- Е5 – Микро цоколь, обычно встречается в лампочках для иностранных бытовых приборов, устройств и пультов управления;
- Е10 – Мини-розетка, используемая в лампочках для холодильников, духовок, елочных гирлянд и других подобных приборов;
- Е11 – Мини-розетка, используемая в медицинском оборудовании и некоторых моделях люстр и светильников иностранного производства.

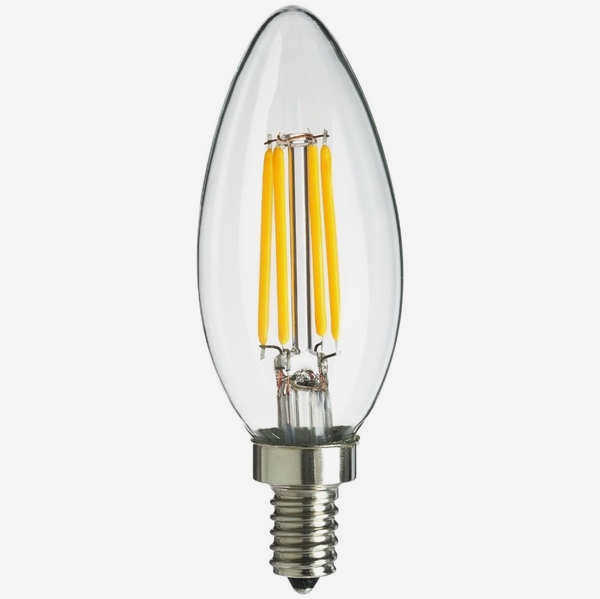

- Е12 – База предназначена для внутреннего освещения бытовой и другой зарубежной техники;

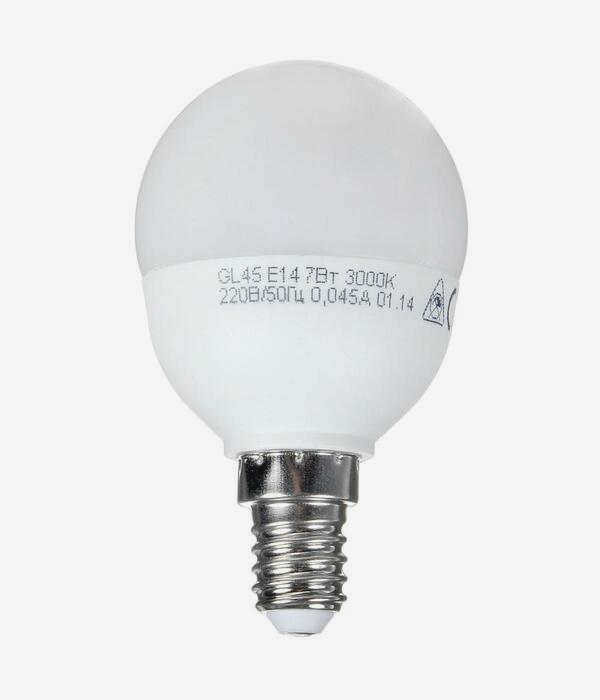

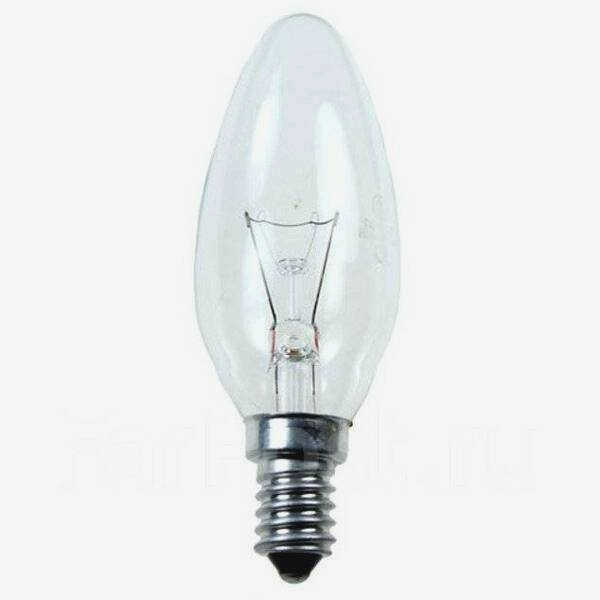

- Е14 – Стандартная розетка "миньон", которая используется во многих отечественных осветительных приборах;

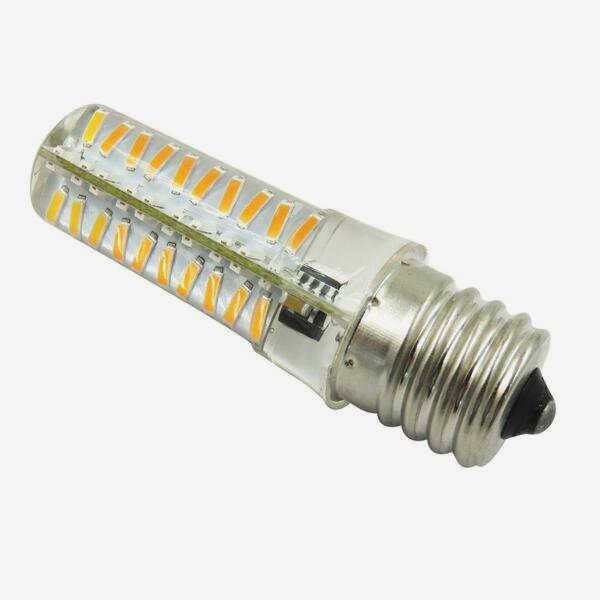

- Е17 и Е26 – Форматы розеток, используемые при производстве осветительного оборудования в США и Канаде;

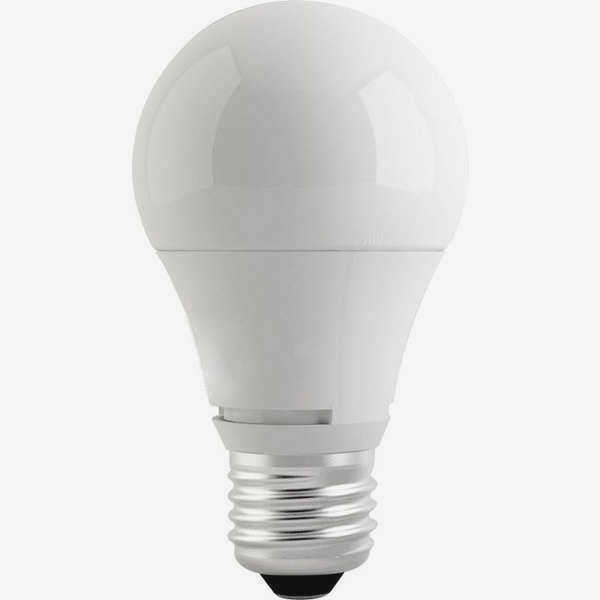

- Е27 – Наиболее популярный в России формат, адаптированный к большинству светильников, производимых и продаваемых в нашей стране;

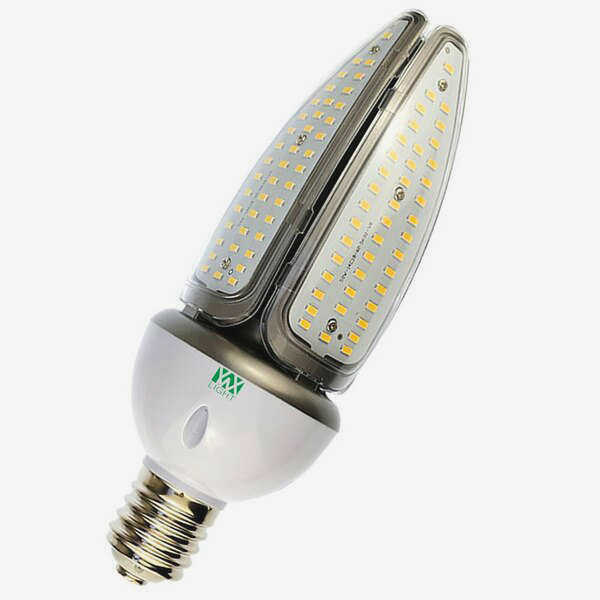

- Е39 – Розетка североамериканского формата, которая дополняет мощные источники света;

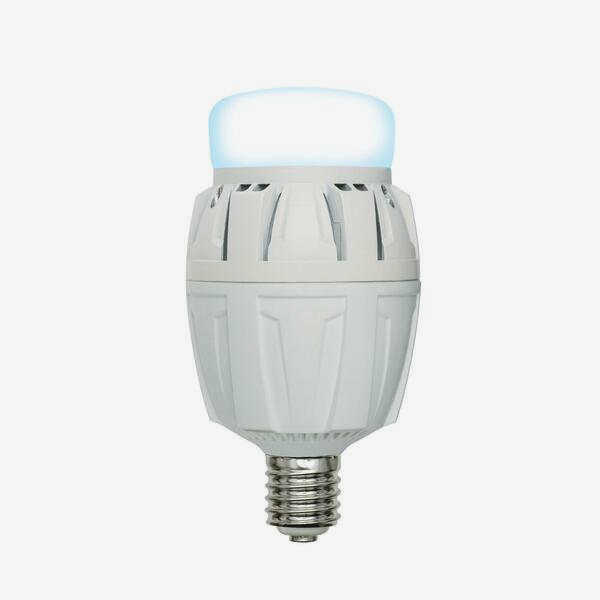

- Е40 – Стандартная розетка, которой комплектуются мощные лампы для уличного освещения.
