Нас не интересуют большие токи, те, которые превышают 15 кВт. Никто не согласится на такое подключение к жилому помещению. Обычно в жилом помещении ограничиваются автоматическими выключателями с током отключения около 32 А.
Какой тип автоматического выключателя я должен установить в своей квартире или доме?

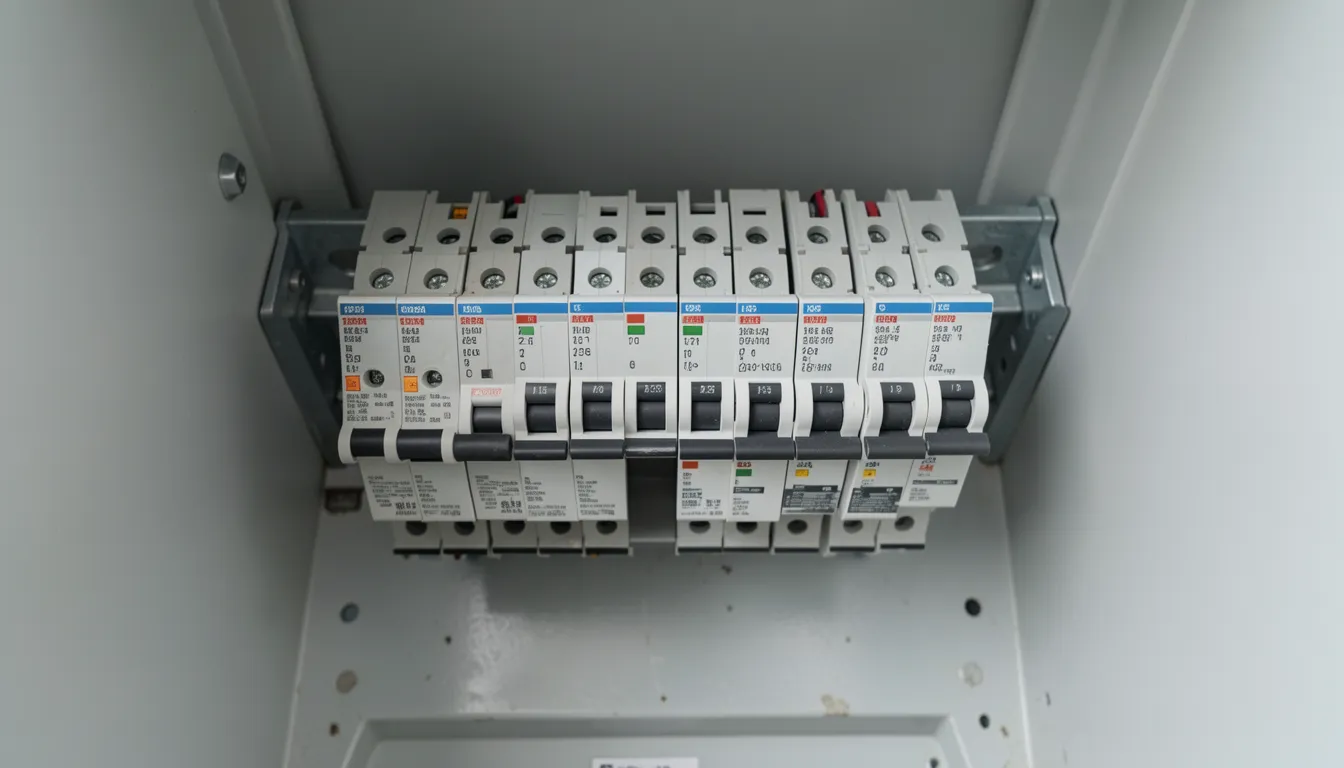

При прокладке электросети в частном доме или квартире важно выбрать соответствующие автоматические выключатели для каждой линии в зависимости от мощности подключаемых электроприборов. Все эти защитные устройства обычно устанавливаются в распределительном щите и обеспечивают защиту от перегрузок или короткого замыкания. Однако, если все эти устройства защищают линии, идущие к потребителю энергии, необходимо устройство, защищающее группу автоматических выключателей в распределительном устройстве. Таким устройством является так называемый "питающий" автоматический выключатель.
Чтобы понять, для чего используется автоматический выключатель, давайте кратко рассмотрим, что такое автоматический выключатель в целом и для чего он используется.
Автоматический выключатель – это контактное коммутационное устройство, которое отключает электропитание в случае возникновения аномальной ситуации (перегрузка или короткое замыкание).перегрузка или короткое замыкание).
По своей конструкции, механизму работы и устройству GFCB не отличается от обычного защитного устройства, контролирующего электрическую линию. Единственным и самым важным отличием является номинал, который при определенном (рассчитывается поЕдинственным отличием является его номинал, который выше, обеспечивая селективность, чем у любого линейного автоматического выключателя в электрическом щите.

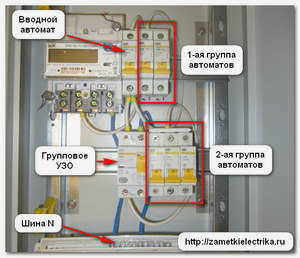

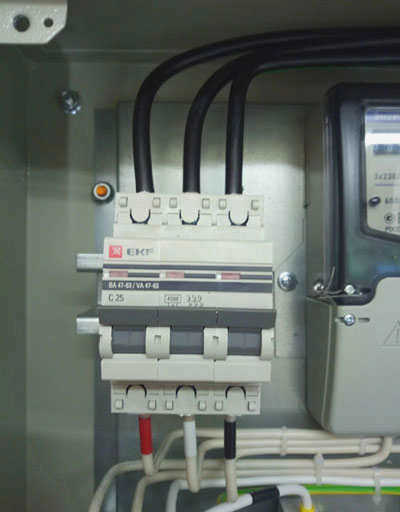

Главный автоматический выключатель должен быть установлен на входе электрического кабеля в жилое помещение или частный дом. Он защищает всю электрическую сеть жилища от перегрузки, а также служит для отключения электроснабжения всего здания (например. для электротехнических и других ремонтных работ). Он также обеспечивает правильную работу силового кабеля и не допускает превышения нагрузки на помещение.
Основные критерии выбора
Чтобы правильно выбрать автоматический выключатель (ВА), важно знать основные характеристики, которые следует иметь в виду при покупке.
Номинальный ток
Это самая важная характеристика при выборе GFCI. Она указывает на максимальный ток, превышение которого приведет к отключению в течение определенного времени.
ВНИМАНИЕ! Автоматические выключатели используются для защиты кабелей от перегрева и должны выбираться в соответствии с сечением кабелей!
Независимо от того, является ли это сетевой автоматический выключатель или автоматический выключатель для конкретной линии (проводники), он должен быть выбран с учетом максимальной номинальной мощности потребителей энергии. Выберите номинал вводного устройства, рассчитав мощность (или ток) всех устройств в сети одновременно, уменьшая это число на 10-15%, округляя до меньшего значения, для большей безопасности.

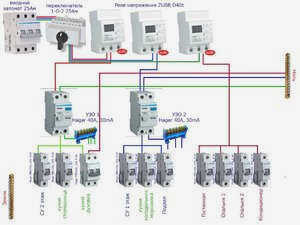

Читайте также: Схема подключения УЗО и автоматических выключателей в распределительном устройстве
Количество полюсов

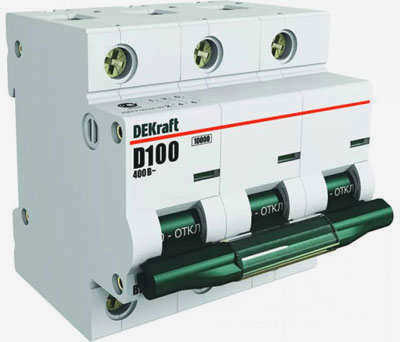

Автоматические выключатели остаточного тока выпускаются с различным количеством полюсов. Однополюсные автоматические выключатели используются для защиты одиночных линий. Двух-, трех- или четырехполюсные автоматические выключатели обычно выполняют функцию автоматического выключателя.
Важное эмпирическое правило, помогающее выбрать количество полюсов, – использовать двухполюсные автоматические выключатели в однофазных сетях и трех- или четырехполюсные автоматические выключатели в трехфазных сетях.

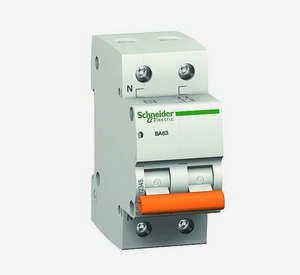

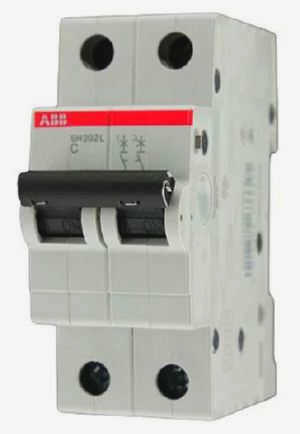

Двухполюсные автоматические выключатели изготавливаются с рычагом, общим для обоих полюсов и механизма отключения. Это означает, что в аварийной ситуации одновременно отключаются два полюса (Обычно фаза подключается к одной клемме, а нулевой провод – к другой.). Эти устройства часто используются в однофазных сетях в жилых домах.
Характеристики фидерного автоматического выключателя
Эти характеристики очень помогают определить, какие автоматические выключатели установить в однофазном доме или квартире. Основными параметрами, на которые следует обратить внимание, являются:
- Количество полюсов. Различия зависят от типа используемой линии электропередачи. Для жилых домов это однофазная двухполюсная цепь с номинальным напряжением 220 вольт. Для частных домов может также использоваться трехфазная цепь 380 вольт с тремя полюсами. Каждый полюс означает, что можно подключить один провод, поэтому существуют двухполюсные и трехполюсные вводы. Существует также четырехполюсная версия, но она используется только в промышленных зданиях.
- Время-токовая характеристика. Определяет чувствительность устройства и характеризует количество ложных срабатываний. Этот параметр указывает на отношение фактического тока, протекающего через автоматический выключатель, к номинальному значению. Существуют различные типы автоматических выключателей, которые обозначаются буквами латинского алфавита. Наиболее распространенными являются классы B, C и D. Класс B используется, когда на линии применяются маломощные устройства, а значение тока может быть в пять раз больше номинального. Класс C, устройства класса C используются для устройств средней мощности, и превышение тока составляет 6-5 раз. Класс D, устройства класса D используются для устройств большой мощности, и значение тока превышает номинальное в 20 раз.
- Номинальный ток. Превышение этого значения приводит к срабатыванию автоматического выключателя. Необходимое значение зависит от сечения проводника и материала проводника. Выпускается только в стандартных значениях, наиболее распространенные значения – 25A и 32A.
- Ток утечки. Характеристика используется только для автоматического выключателя с дифференциальным входом.
Критерии выбора аппарата для дома
Сначала необходимо рассчитать мощность требуемого устройства, т.е. номинальный ток. Номинальная мощность домашнего автоматического выключателя рассчитывается путем сложения суммы всех одновременно включаемых нагрузок в цепи. Например, если у вас есть водонагреватель на 2200 Вт, стиральная машина на 600 Вт, пылесос на 250 Вт, компьютер на 350 Вт, телевизор на 100 Вт, утюг на 400 Вт и освещение на 800 Вт, которые могут быть включены одновременно, можно поступить так.
Общая мощность рассчитывается, P = 2200+600+250+350+100+400+800 = 4700 ватт. Пусть сеть однофазная, с номинальным напряжением 220 вольт. Максимальный ток составит Imax = 4500/220 = 21 ампер. Следовательно, требуется автоматический выключатель с номинальным током 25 ампер.. При выборе трехфазного автоматического выключателя для отдельно стоящего дома используется тот же способ расчета, сколько ампер потребуется при использовании сети 380 В. Для приведенного выше примера Imax = 4500/380 = 11 ампер. Автоматический выключатель должен быть рассчитан на 13 ампер.
Если выбрать меньшее значение, автоматический выключатель разорвет цепь при включении аксессуара. Обратите внимание, что приборы с электродвигателями потребляют пиковую мощность при включении.
При выборе автоматического выключателя важно учитывать не только планируемую суммарную мощность подключаемых приборов, но и качество и, прежде всего, площадь сечения проложенной электропроводки. Площадь поперечного сечения используемого провода характеризует количество тока, которое проводник может проводить без ухудшения своих электрических свойств. Например, медный провод с площадью поперечного сечения 2,5 мм/2 может выдерживать непрерывный ток в 27 ампер. Поэтому использование автоматического выключателя на 32 А с таким сечением недопустимо.
Как выбрать автоматический выключатель в зависимости от силы тока?
Мы уже знаем, что весь электрический ток будет проходить через автоматический выключатель для питания здания. Согласно закону Ома, очевидно, что нагрузка должна складываться из расчета всех потребителей в доме (квартире). Расчет этого значения довольно прост.
Совет: Не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.
Конечно, вы можете одновременно включать бойлер, духовку, кондиционер и утюг. Но для такого "праздника жизни" потребуется мощная электропроводка. Да и технические условия с такой потребляемой мощностью, как правило, стоят дороже. У энергетических компаний плата за подключение растет линейно с количеством киловатт.
В обычной квартире можно ожидать одновременной работы холодильника, телевизора, компьютера и кондиционера. Кроме того, можно включить мощные приборы, такие как бойлер, духовка или утюг. Это означает, что общая мощность приборов не должна превышать 3 кВт. Освещение не включается; сегодня каждый дом оснащен энергосберегающими лампочками.
Это интересно: если вернуться на 20-30 лет назад, когда в каждой люстре были только лампы накаливания, то только на освещение двухкомнатной квартиры могло уходить 500-700 Вт.
Обычно, в случае резерва мощности (возможны форс-мажорные обстоятельства), к расчету добавляется 20-30%. Если вы забудете выключить бойлер и начнете пользоваться утюгом при включенном кондиционере, вам не придется бежать к распределительному щитку, чтобы восстановить питание. Получается: 4 кВт делим на 220 В (закон Ома), потребляемый ток 18 А. Ближайший автоматический выключатель – 20 А.
Для сравнения, большинство производителей электрооборудования выпускают автоматические выключатели со следующими номиналами тока срабатывания:
2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A ….
Обозначение можно найти в сертификате изделия и на корпусе.
Другие важные параметры для выбора
Количество полюсов
Для удобства мы рассматриваем трехфазные автоматические выключатели. Существует возможность выбора между 1-полюсным и 2-полюсным исполнением. С точки зрения правил установки разницы нет. Однако те же правила требуют хорошего заземления. И если есть проблема с фазой на нуле (к сожалению, это реально в старых зданиях), то лучше полностью отключить квартиру от линий электропередач. Поэтому, если есть возможность выбрать тип устанавливаемого рубильника, выбирайте двухполюсный.
Важно: это соединение подходит для системы заземления TN-S. Если в доме организован контур TN-C, можно установить однополюсный автоматический выключатель.
Время-токовые характеристики

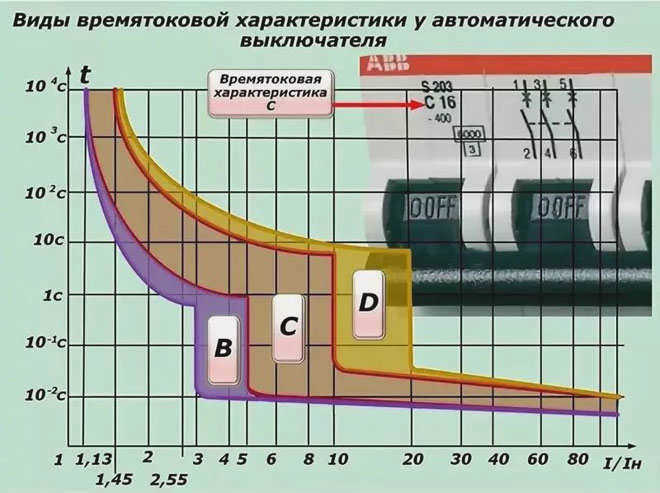

Существуют различные типы время-токовых характеристик, обозначаемые буквами латинского алфавита: A, B, C, D…. Начиная с A, чувствительность устройства постепенно увеличивается. Например, тип "B" означает, что электромагнитный расцепитель сработает при превышении тока в 3-4 раза, тип "C" – в 5-7 раз, "D" – в 10 раз. Тепловой расцепитель срабатывает одинаково при различных типах время-токовых характеристик.

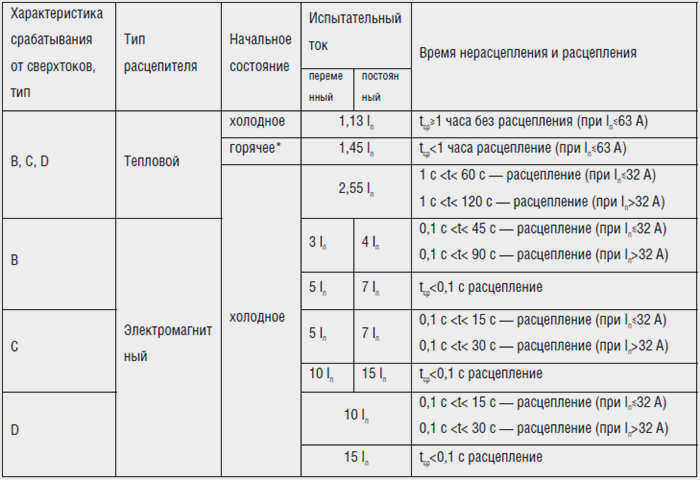

Более точные данные всегда можно получить из документации производителя на каждое изделие, например, для триггера времени BA47-29 характеристики срабатывания следующие:

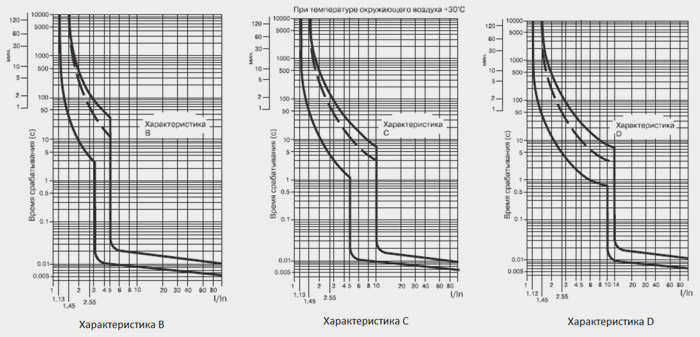

Примеры схем для BA47-29 с характеристиками (типами) B, C, D приведены на рисунке ниже, зависимости для других типов можно найти на официальных сайтах производителей. Выбор типа зависит от типа подключаемой нагрузки и, более конкретно, от ее способности потреблять ток в импульсах. Например, в случае двигателей пусковой ток превышает номинальный ток в несколько раз, и в зависимости от типа двигателя можно использовать устройства типа 'C' или 'D'. Тип 'B' рекомендуется для нагрузок, которые не имеют значительных пусковых токов.
Расчет нагрузки
Каждая электрическая сеть в квартире или доме может быть разделена на сектора (комнаты). В зависимости от оборудования, которое будет использоваться в данной зоне, производятся расчеты электропроводки. Обычно зоны проводки для каждого автоматического выключателя делятся на каждую комнату в квартире или доме. Одна зона проводки для одной комнаты, другая – для другой, третья – для кухни и ванной. Наиболее важными в данной ситуации являются мощные потребители, такие как электроплиты, духовые шкафы, водонагреватели и бойлеры. Эти приборы требуют выделенной линии питания, поэтому в современных домах, рассчитанных на использование электроплит, для питания прибора предусмотрен отдельный автоматический выключатель.
Расчет необходимой силы тока для участка электропроводки достаточно прост. Используется формула I=P/U, где I – сила тока, P – мощность (в ваттах) всех электроприборов, работающих на этой линии, U – напряжение сети (стандартно 220 В). Для расчета необходимо сложить мощности электроприборов, которые будут использоваться на линии, и разделить сумму на 220. Отсюда получается сила тока, в соответствии с которой следует выбирать кабель определенного сечения.
В качестве примера возьмем площадь (комнату) и рассчитаем для нее автоматический выключатель и кабель необходимого сечения. Помещение будет использоваться одновременно:
- пылесос (1300 Вт);
- электрический утюг (1000 Вт);
- кондиционер (1300 Вт);
- компьютер (300 Вт).

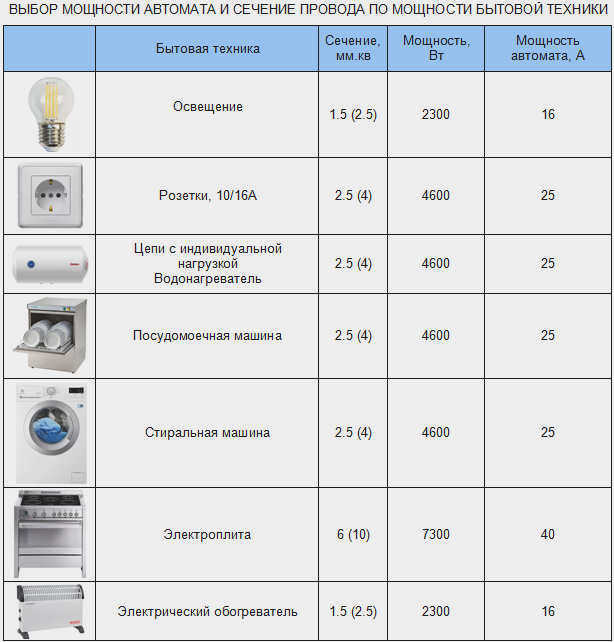

Сложим эти значения (1300+1000+1300+300 = 3900 Вт) и разделим на 220 (3900/220 = 17,72). Получается, что ток равен 17,72, выбираем по таблице оптимальное сечение кабеля для этого, берем медный кабель квадратного сечения 2,5 мм или 4 мм (берем с запасом) и автоматический выключатель с номиналом токовой защиты 20 ампер.
Нюансы
В принципе, у читателей не должно возникнуть вопросов по выбору сечения кабеля-распределителя, но есть некоторые тонкости, о которых мы не упомянули выше.
- Выбирайте автоматический выключатель с электромагнитным расцепителем
В быту чаще всего используются автоматические выключатели категорий В и С.
Это связано с тем, что при превышении номинального тока автоматические выключатели срабатывают максимально быстро. Это особенно важно при использовании таких приборов, как электрические чайники, тостеры и утюги. В зависимости от типа используемой машины следует выбирать определенную категорию; предпочтение следует отдавать автоматическим выключателям категории 'B'. - Выключатель с какой максимальной отключающей способностью выбрать
Это зависит от расположения точки питания в жилище – в непосредственной близости можно выбрать устройство с отключающей способностью 10 000 ампер, но в остальном для городского жилища достаточно устройств с номиналом 5 000-6 000 ампер. Вы можете быть осторожны и выбрать 10 000 ампер – в долгосрочной перспективе это значение будет влиять только на то, сработает ли GFCI после короткого замыкания. - Какой тип кабеля выбрать: алюминиевый или медный?
Мы настоятельно не рекомендуем покупать алюминиевые проводники. Медные проводники более надежны и способны выдерживать более высокие токи.
