Каким должен быть угол обрешетки под профнастил?

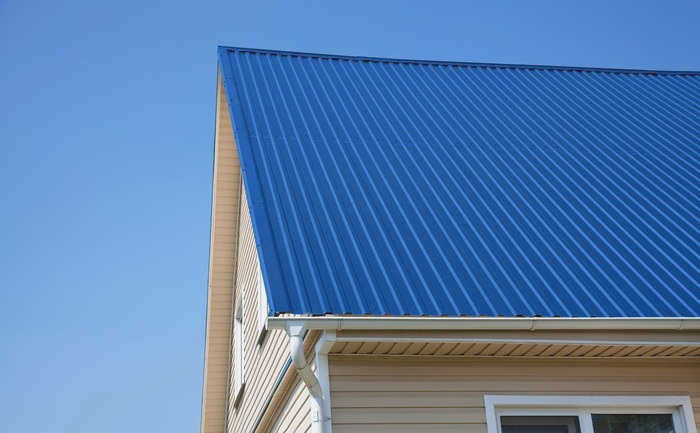

Профилированный лист – это универсальный материал, который используется для строительства зданий, ограждений и декора. Довольно часто его используют в качестве кровельного материала, где он также положительно зарекомендовал себя. Здесь важную роль играет обрешетка крыши под профлист, так как от качества ее устройства зависит жесткость, прочность и надежность обрешетки.

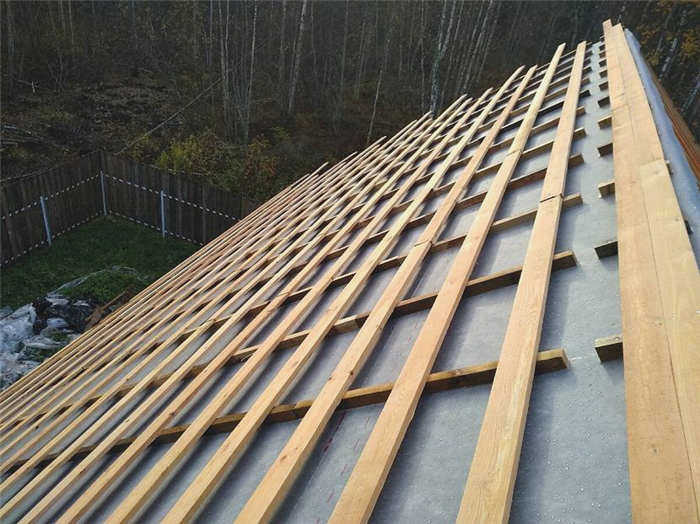

Обрешетка выполняется из досок толщиной 25-30 мм и шириной 100-150 мм, которые укладываются перпендикулярно стропилам (рис. 1). Более толстые и широкие доски не имеют смысла. Обрешетка служит основанием для крепления кровельного покрытия и усиливает пространственную конструкцию крыши. Она также обеспечивает жесткость и прочность кровельного покрытия, предотвращая его деформацию и повреждение под воздействием нагрузок, которым оно подвергается. Не менее важным конструктивным элементом кровельной системы является каркасная обрешетка. Она служит для создания вентиляционного зазора между "кровельным пирогом" и кровельным покрытием – вентиляция предотвращает образование конденсата на внутренней поверхности листов. Для монтажа используется обрешетка толщиной 40-50 мм и шириной 50 мм; она прибивается к стропилам параллельно стропилам (рис. 1).

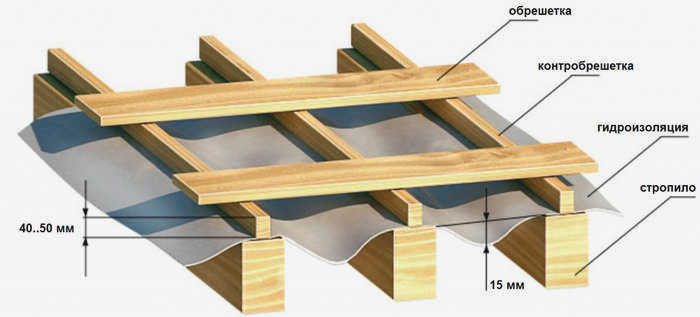

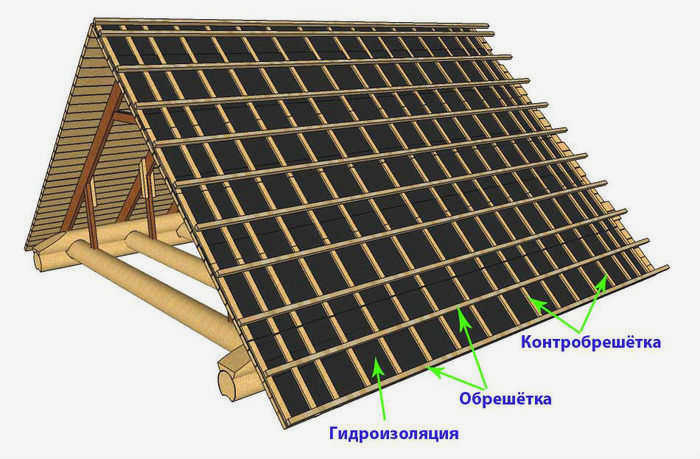

Рисунок 1. Схема расположения обрешетки и контробрешетки Монтаж высококачественной кровли из профнастила может осуществляться на различные типы обрешетки – стандартную, разреженную или сплошную. Тип обрешетки выбирается в зависимости от климатических условий, угла наклона крыши и марки профнастила.
Непрерывная
Сплошная обрешетка обычно делается на крышах с минимальным уклоном (до 15°) при условии использования стандартных профилированных листов C8, C10 и C20, которые не отличаются высокой жесткостью. Прогоны этого типа также делают на сложных участках крыш (ендовы, периметр мансардных окон, дымоходы) для усиления конструкции.

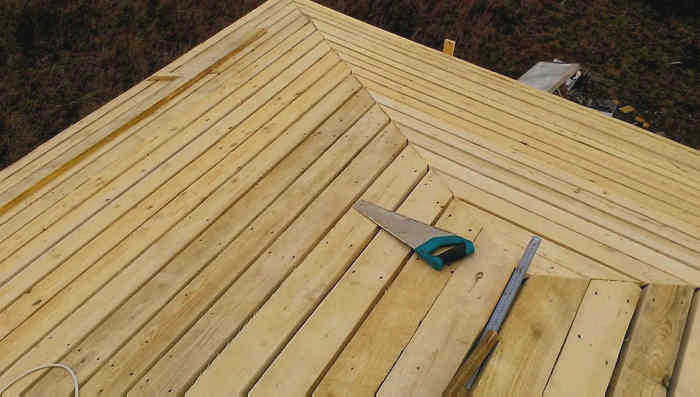

Рисунок 2: Внешний вид сплошной обрешетки Уклон сплошной обрешетки под террасой не регулируется – в этом случае достаточно оставить небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость в таком зазоре обусловлена склонностью пиломатериалов к изменению размеров в результате колебаний температуры и влажности. Отсутствие расширительного зазора может привести к деформации досок.
Конструкция обрешетки для кровли из профилированного металла

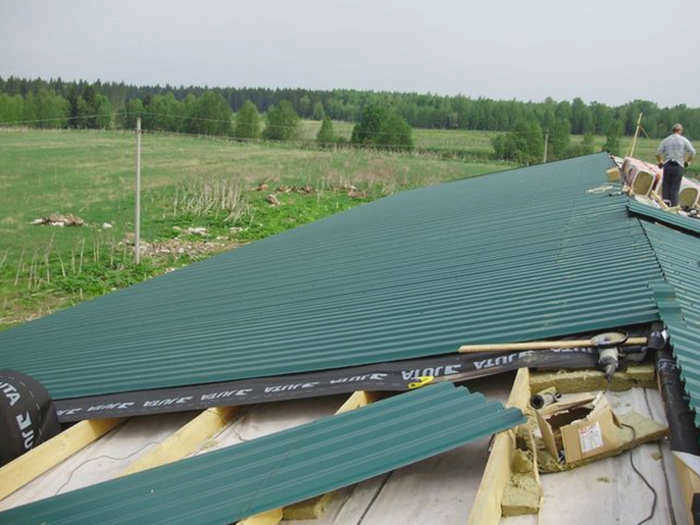

Кровля из профилированного листа на частных домах обычно выполняется из деревянной обрешетки. Для определения оптимального уклона плит необходимо учитывать ряд факторов. Основными из них являются климатические условия в районе строительства, уклон скатов и марка выбранного профилированного листа. Давайте объясним их более подробно.
Климатические условия и угол наклона скатов

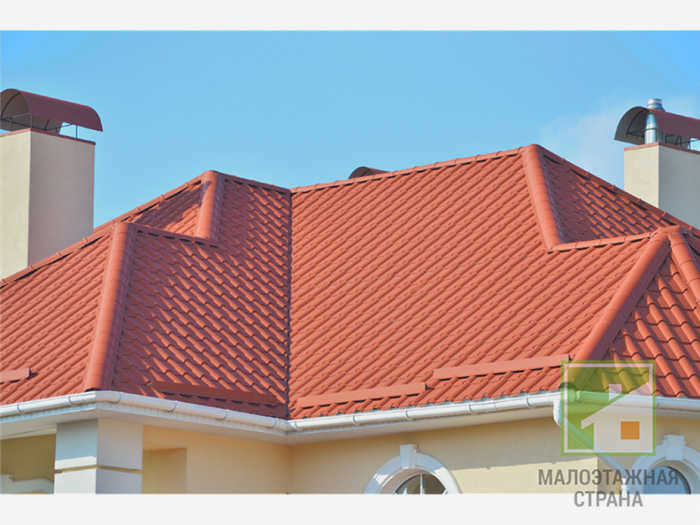

Как известно, оптимальный угол наклона ската крыши выбирается в зависимости от снеговой и ветровой нагрузки. Например, чем круче крыша, тем легче и быстрее удаляется снег, талая и дождевая вода. Однако конструкции с более крутым уклоном требуют значительно больше строительных материалов. Если сравнивать расход древесины, то для крыши с углом наклона 45° потребуется примерно в 1,5 раза больше, чем для плоской крыши. Однако не все так просто – вы не можете просто выбрать скатную крышу. Проектировщики рассчитывают угол наклона, принимая во внимание силу и преобладающее направление ветра, а также среднегодовое количество снега. В регионах со значительным снежным покровом и низкой ветровой нагрузкой подходят крутые крыши из гофрированного листа. В районах с сильными ветрами подходят самые хрупкие конструкции, так как ураганы с большей вероятностью сорвут крышу из профилированного листа – он считается парусиновым материалом.
Фото 5. Крутоскатная крыша из профлиста с уменьшающимся углом наклона, необходимо уменьшить расстояние между досками обрешетки, чтобы обрешетка не прогибалась под первым снегом, так как на крутых крышах может скапливаться много снега, а он много весит (особенно мокрый). На крутых крышах уклон может достигать 900 мм, в зависимости от используемого гофрированного картона.
Фото 6. Некоторые мастера считают, что не нужно рассчитывать угол наклона обрешетки – его можно определить "на глаз" или узнать у соседа, который недавно менял крышу. Это неверно и может привести к следующим последствиям:
- Увеличение стоимости кровли, если сосед или друг перестраховался и сделал гораздо меньший шаг, чем было необходимо на самом деле.
- Деформация покрытия после первого снегопада.
- Сложность проведения ремонта из-за опасности перемещения покрытия.
Подготовка
Опытные мастера хорошо знают, как правильно латать металлическую кровлю. Процесс начинается с детального планирования и выбора подходящих строительных материалов. Обрешетка – это несущая конструкция, которая входит в кровельное покрытие. Она обеспечивает дополнительное усиление и служит основанием для кровельного покрытия, пароизоляции и изоляции. Она изготавливается из ели или сосны.
Пиломатериалы
При работе необходимо заранее определить, какие доски будут использоваться для металлической кровли. Лучше всего подходят хвойные породы деревьев – они обладают повышенной пластичностью и устойчивостью к перепадам температур. Если нет другого варианта, допустимо использование древесины лиственных пород.
Убедитесь, что доски и брусья тщательно высушены и не поражены гнилью или нашествием насекомых. Если вы покупаете строительные материалы у надежных поставщиков и не пренебрегаете их хранением, эти проблемы не возникнут. В противном случае неравномерная сушка или повреждение древесины приведут к ее короблению или разрушению. Размеры бруса зависят от типа конструкции крыши:
- стандартные небольшие крыши без надстроек – 25*100;
- черепичные крыши с основанием, покрытым тонким оцинкованным листом – 32*100;
- для крыш с уклоном более одного метра используются деревянные балки 50*50 или 40*60.
Важно, чтобы размер бруса соответствовал предполагаемой нагрузке. Если толщина будет превышена, целостность не пострадает – она будет гораздо выше расчетной, что приведет лишь к лишним затратам. Однако тонкие балки не стоит использовать, если они не смогут выдержать вес.

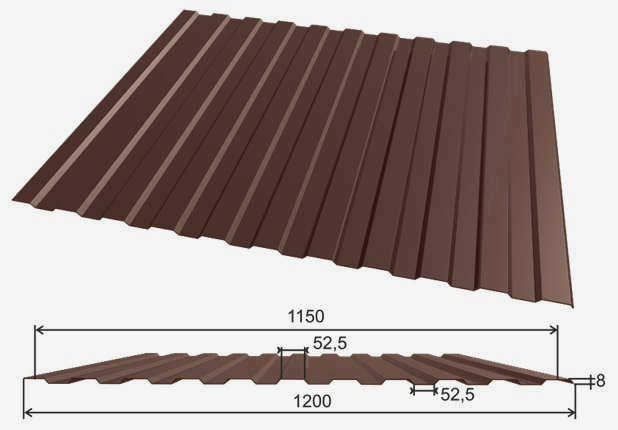

Особенности профилированных листов
В зависимости от веса крыши и мест соединения ее элементов определяются точки опоры и наиболее уязвимые места, под которые устанавливается усиленное основание. Наибольшую прочность профиль имеет в нижней части волны, поэтому именно здесь он крепится к обрешетке.
Поставщики выпускают профили различной длины и глубины. Например, укажем уклон отлива под металлочерепицу, если ширина доски составляет 100 миллиметров. Учитывая, что они используются при монтаже простых конструкций на небольших домах, здесь берется кровельный лист 0,4 миллиметра, а доска 25*100 миллиметров. Проведя соответствующие расчеты, вы обнаружите, что расстояние между стропилами составляет 60-90 см. Если ширина досок составляет 150 мм, то шаг обрешетки для кровельных листов может превышать один метр.
Места соединения
Места примыкания кровли к стенам, элементам фасада, трубам или другим конструкциям называются местами примыкания. Именно здесь наиболее вероятно возникновение протечек, приводящих к повреждению и разрушению перекрытия.
Если вы знаете, как правильно сделать обрешетку под черепицу, вам не составит труда сделать ее надежной. Здесь вам понадобятся дополнительные балки и оклады, сделанные так, чтобы их форма полностью закрывала стыки. Для обеспечения полной водонепроницаемости используются ветрозащитные мембраны, герметики и другие подобные средства.
См. также:
Каталог проектов домов с узкой совмещенной крышей.
Правила расчета уклона
Если обрешетка рассчитана правильно, точки крепления всегда находятся под металлической обрешеткой. При монтаже и расчете необходимо соблюдать следующие правила:
Из чего сделана металлочерепица?
Классическая металлочерепица изготавливается из холоднокатаной листовой стали. Обычно используется сталь с высоким содержанием цинка, реже – сплавы цинка и алюминия.

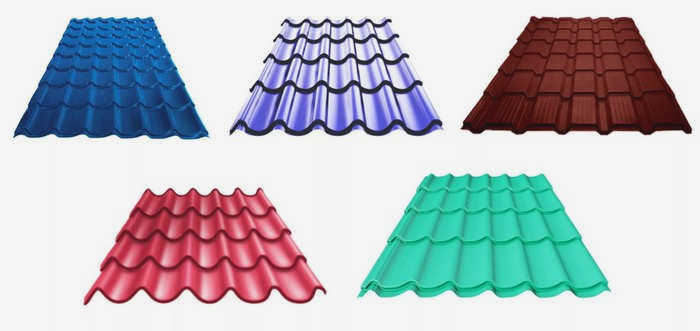

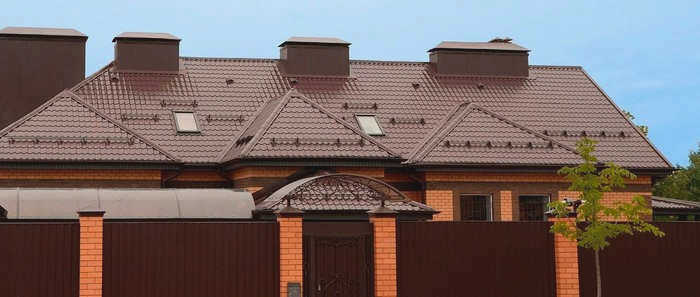

Рисунок 3: Классическая металлочерепица
Однако сегодня доступны не только стальные листы, но и цветные металлы:
- Алюминиевая металлочерепица – ее главная особенность – устойчивость к коррозии и легкий вес. Но также возможно дополнительное защитно-декоративное покрытие – это продлевает срок службы кровли. Стоимость этого кровельного материала на порядок выше по сравнению со сталью.
- Медные листы – не требуют дополнительного защитно-декоративного покрытия. Со временем на поверхности образуется зеленоватая патина, которая обеспечивает отличную защиту от всех неблагоприятных факторов, а также благородный и изысканный внешний вид. Однако это очень дорогой материал, поэтому он не пользуется большим спросом у потребителей.

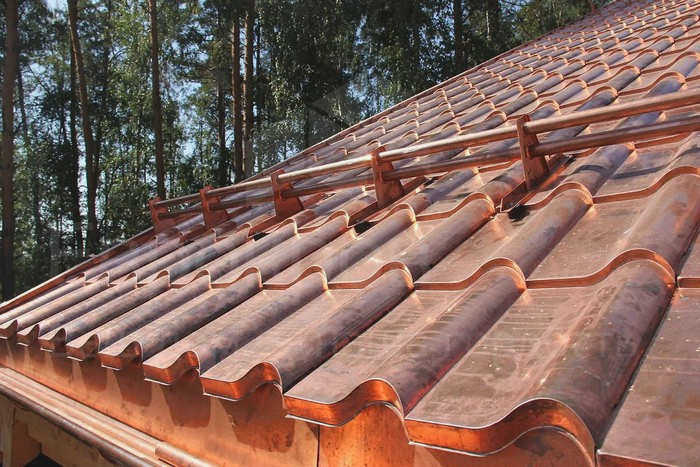

Фото 4: Металлическая медь
Какой короб лучше всего подходит для черепицы?
Как правило, ее устанавливают на деревянный ступенчатый короб (редко) или сплошного типа. Конкретный тип выбирается в зависимости от уклона, толщины кровельного покрытия и предполагаемых нагрузок на поверхность (в основном от снега зимой).
Типы каркасов для листовой кровли:

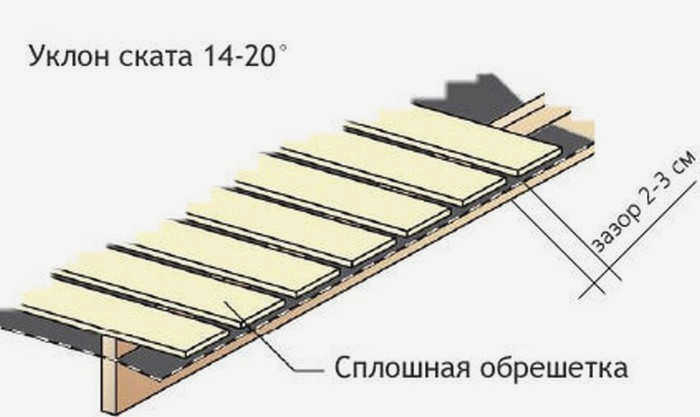

- Сплошной – рекомендуется для плоских крыш с углом наклона от 14 до 20°. Однако между досками обрешетки следует оставлять зазоры 10-30 мм, чтобы компенсировать сезонное прогибание и расширение древесины.

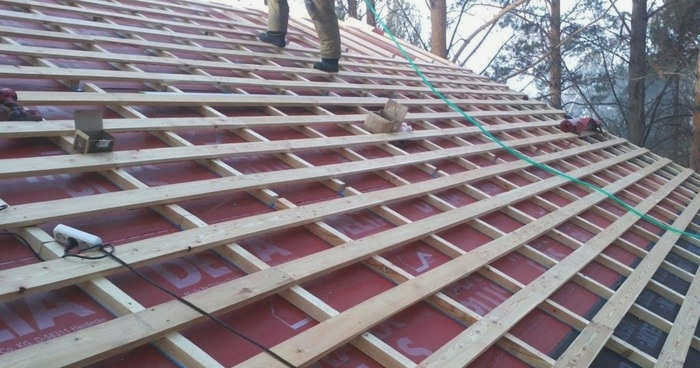

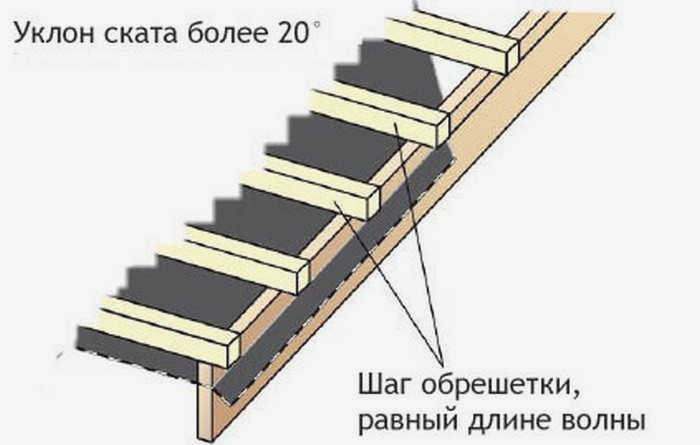

Рисунок 5: Сплошная конструкция - Редкий – доски обрешетки под металлочерепицу укладываются с некоторым шагом (обычно равным длине волны). Это наиболее распространенный тип, поскольку он подходит практически для любой формы крыши с углом наклона более 20°.
Рисунок 6: Ступенчатая конструкция (редко)
Однако в местах внутренних и внешних переломов ската (ендова, конек), прилегающих стен, вентиляционных и других труб, лестниц, снегозадержателей и по периметру дормеров и кровельных люков следует сооружать сплошную обрешетку.

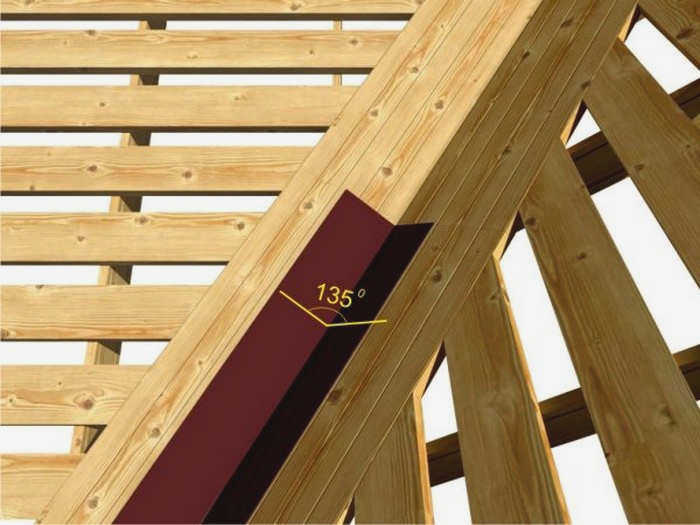

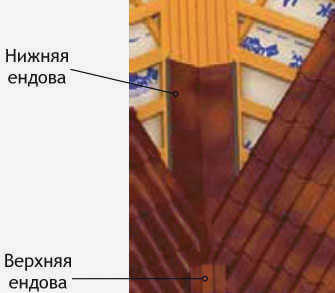

Рисунок 7. Схема обрешетки для металлочерепицы на внутренней кривой (ендова)
Расстояние между обрешетками для Монтеррей и других видов металлочерепицы

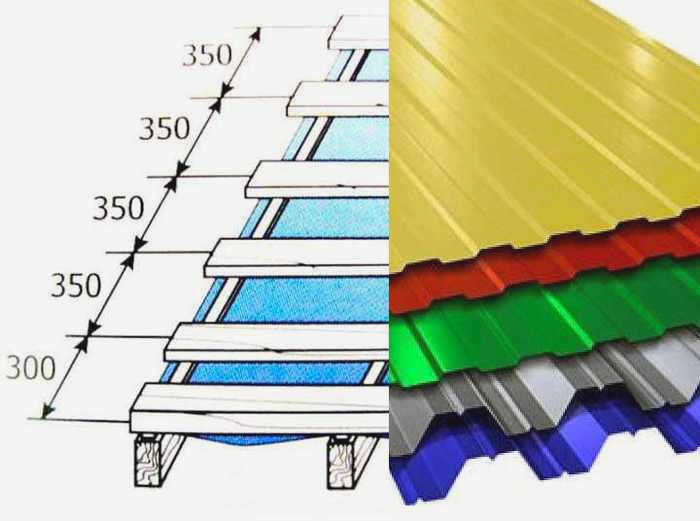

Для определения расстояния между сплошными прогонами необходимо знать длину волны металлочерепицы. Для профиля Monterrey расстояние между соседними панелями составляет 350 мм.
Расстояние между обрешетками рассчитывается от центра (оси) до центра плиты. Расстояние между начальной и второй плитой рассчитывается от нижнего края начальной плиты до центра второй плиты.

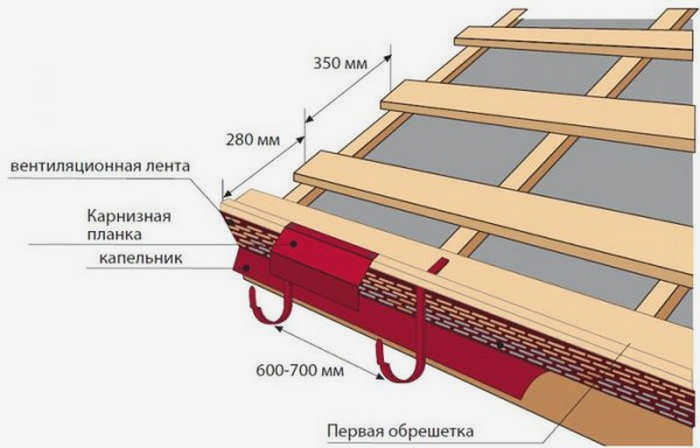

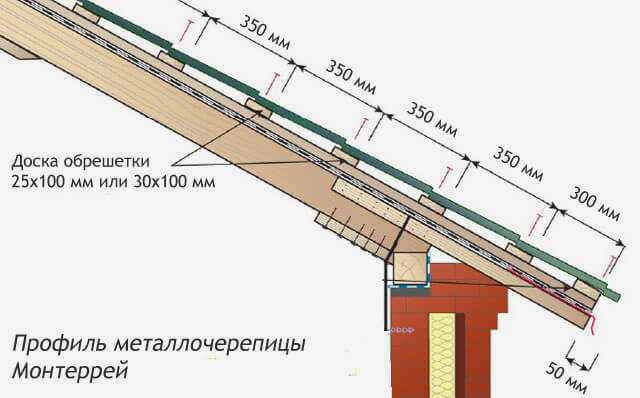

Расстояние между начальной и второй обрешеткой составляет 300 мм, в то время как последующий шаг металлической обрешетки Монтеррей составляет 350 мм. Это связано с тем, что крыша должна быть опущена на 50 мм (см. рисунок).
Металлическая черепица Монтеррей
Смещение от первой планки обрешетки для большинства видов металлочерепицы составляет 5 см.
Для наиболее распространенных кровельных профилей металлочерепицы следующая информация описывает расстояние до первой доски под металлочерепицей:
| Профили металлочерепичной кровли | шаг обрешетки, мм | |
| от нижней части первой доски до середины второй доски | от середины до середины следующей доски | |
| Монтеррей | 300 | 350 |
| СуперМонтеррей | 300 | 350 |
| Макси | 350 | 400 |
| Каскад | 300 | 350 |
| МаксиКаскад | 350 | 400 |
| Классика | 300 | 350 |
| Квинта (Квинта плюс) | 300 | 350 |
| Кантри (Kvinta) | 300 | 350 |
| Quadro profi | 300 | 350 |
| Kamea | 300 | 350 |
| Finnera | 300 | 350 |
| Adamante | 300 | 350 |
| Декоррей | 300 | 350 |
| Испанская дюна | 300 | 350 |
| Андалузия | 350 | 400 |
| Джокер | 350 | 400 |
Схема обрешетки под металлочерепицу от производителей
При монтаже кровли очень важно иметь надежную и авторитетную информацию о технических деталях установки каждого компонента. Производители металлочерепицы обычно предлагают собственные инструкции, описывающие правильный монтаж их продукции. Приведем примеры со схемами коробок наиболее известных марок металлической кровли, представленных на отечественном рынке.

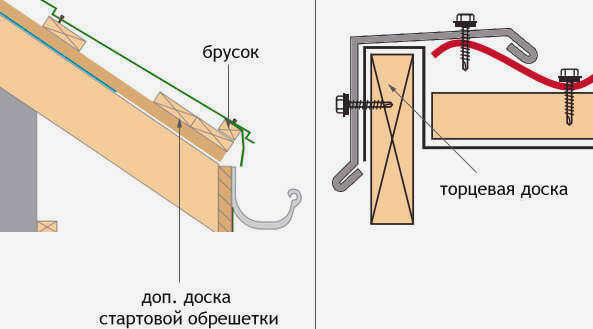

В соответствии с рекомендациями завода-изготовителя Гранд ЛайнУстановите две доски в зоне карниза, на первую прибейте небольшой брусок той же высоты, что и основная обрешетка.
Обратите внимание, что для надежной фиксации торцевой доски она должна быть установлена выше уровня обрешетки. Ее высота должна быть примерно такой же, как высота профилей плитки.
Аналогичные системы предлагают Металлический профильМеталл Профиль предлагает аналогичные схемы, в частности инструкции по монтажу обрешетки в корзинах, кровельных покрытий и снегозащиты. Во всех вышеперечисленных случаях обязательным является наличие сплошного короба.

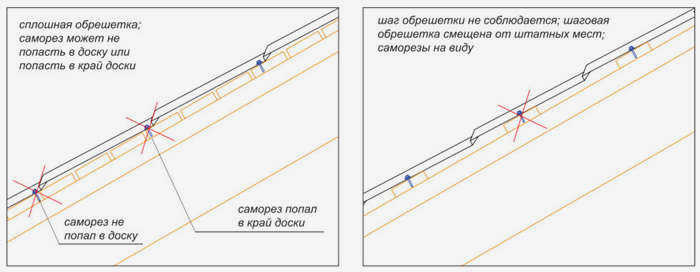

Компания по производству и продаже Unicma В своих инструкциях по монтажу металлических профилей компания уделяет особое внимание креплению кровельных саморезов в случае неправильного расположения обрешетки (см. рисунок ниже).
Таким образом, можно сделать вывод, что сплошной настил под металлической крышей нежелателен. Также важно соблюдать правильное расстояние между досками.
Как избежать ошибок
От того, насколько правильно смонтированы обрешетка и кровля, зависит надежность будущего строения, поэтому важно учитывать все нюансы работы с деревянной и металлической кровлей. При укладке черепицы ее необходимо направлять правильной стороной, иначе ее невозможно будет соединить с уже установленными элементами.
11 распространенных ошибок при укладке кровли:
Мастер не должен лениться при проведении замеров. Регулярная проверка положения досок и их размеров сведет ошибки к минимуму. Если из-за свеса стропил невозможно построить полный свес крыши, необходимо установить стойку. Необходимо установить стойку, которая выровняет всю нижнюю линию. В этом случае первый ряд поднимается на высоту волны профиля с помощью клиньев или балок, размещенных по периметру крыши. Типичные недостатки:
- Несоблюдение угла наклона металлочерепицы. Неправильная укладка досок не позволяет правильно закрепить кровельные листы.

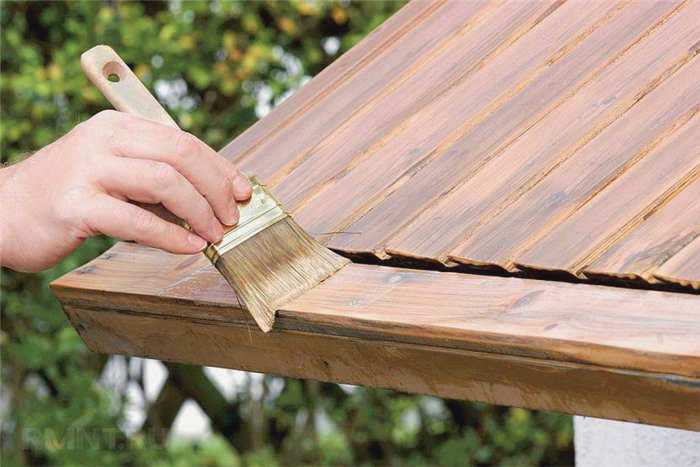

- Отсутствие защитной пропитки. Приводит к повреждению древесины грибками, плесенью или насекомыми.
- Неправильное крепление защитных элементов. Это снижает целостность конструкции, и влага проникает в слой кровли.
Такие дефекты обычно возникают по вине начинающих монтажников, не обладающих необходимыми навыками. С профессионалами изъяны практически полностью исключены.
Читайте также:
Как сделать обрешетку для крыши
Коротко о главном
Правильно смонтированная обрешетка будет служить своим владельцам десятилетиями. Строгое следование рекомендациям опытных строителей, тщательные замеры и использование лучших материалов позволят добиться желаемого результата при минимальных затратах.
Для монтажа каркаса подконструкции лучше всего подходят доски и брусья из хвойных пород древесины. Перед началом монтажных работ важно произвести точные расчеты, определить шаг обрешетки, подготовить пиломатериалы и инструменты. Не забудьте о дополнительных аксессуарах, таких как кровельная лестница и шаблон.
Деревянные элементы крепятся к гидроизоляционной мембране с помощью оцинкованных гвоздей и коррозионностойких саморезов. Система соединения "шпунт-паз" обеспечивает монтаж профилированных листов в правильном порядке снизу вверх. Мастер прибивает доски в намеченных точках, не вбивая гвозди в элементы кровли.
