Трубы могут быть наружными или скрытыми. Внешняя прокладка труб не эстетична, но многие люди не хотят их прятать, потому что не могут получить к ним доступ. Скрытые трубы означают, что у вас есть полностью скрытая система канализационных труб или вся система подключения может быть спрятана прямо под домом.
Скрытые трубы для отдельно стоящих домов
Канализационная система для одноквартирного дома обычно планируется для будущего строительства, а в некоторых случаях даже устанавливается в уже существующем одноквартирном доме. Иногда канализационную систему в доме на одну семью приходится полностью перепроектировать – например, из-за неправильного уклона и диаметра труб или из-за того, что трубы неправильно проложены под домом. Но реконструкция и прокладка общей канализационной трубы в частном доме – это отдельная тема, и поскольку мы будем рассматривать различные варианты для жилого дома, то начнем с нуля проекта и поможем сделать выводы о том, какой тип канализации целесообразно сделать в частном доме.
Итак, какие есть варианты и как правильно спланировать вывод канализации в частном доме, чтобы в будущем не пришлось переделывать все с нуля и использовать ее как можно дольше.
Самый распространенный вариант, который уже давно считается выгребной ямой или также известен как слив, при котором все стоки из дома поступают сразу и без предварительной прочистки и дробления. Если вы хотите сделать дренаж в частном доме своими руками или сделать канализацию в частном доме своими руками, то, скорее всего, наиболее часто выдаваемой схемой будет схема с предложением сделать такую выгребную яму. Следует отметить, что такой внешний дренаж подходит не для всех типов почв. Например, в случае почв с высоким уровнем грунтовых вод размещение слива в таком колодце будет означать быстрый перелив сточных вод, смешанных с грунтовыми водами, и, как следствие, частую откачку сточных вод с помощью канализационного насоса или в канаву, что, как правило, не допускается.

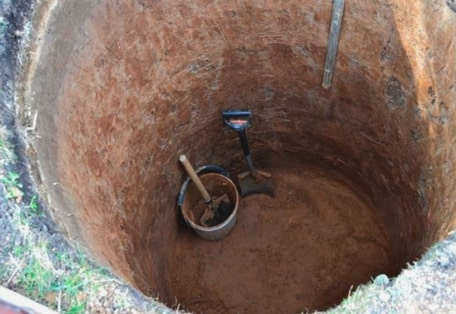

Вот как выглядит выгребная яма.
Важным моментом при строительстве септика является наличие грунтовых вод и способность грунта к дренажу. Следует также иметь в виду, что стекающий мыльный камень со временем может засорить и заблокировать весь дренаж такой системы. Пошаговая инструкция по строительству дренажного колодца и изготовлению всех труб очень проста для выполнения своими руками, именно поэтому он является самым распространенным выбором для загородных домов и бань.
Каковы преимущества и недостатки отдельной дренажной системы?
Из огромного количества различных систем одно явное преимущество заключается в том, что такие системы можно обслуживать как можно реже, а различные работы можно выполнять самостоятельно без привлечения специализированных бригад.
К преимуществам и недостаткам относятся форма корпуса, частота обслуживания, сложность схемы очистки, стоимость замены запасных частей и т.д. В выигрышных позициях находятся те системы, с которыми легче и быстрее справится человек без опыта, ведь в сельском доме проблема с той или иной канализацией может возникнуть в любой момент.
Автономная канализация: основные виды
Мы не будем говорить о таких устаревших видах автономной канализации, как септики и накопительные емкости. Они неудобны, требуют частых обращений в санитарную канализацию, из-за них на участке стоит зловоние и летают мухи.
Выгребная яма, или "септик без дна", небезопасна для окружающей среды и запрещена санитарными нормами. Она загрязняет почву, а также воду в колодцах и скважинах. Единственный способ избежать загрязнения – разместить туалет на расстоянии 50 метров от источника воды.
Итак, рассмотрим всего три типа раздельных канализационных систем:
- Септик с фильтрующим колодцем. В этом случае колодец заменяет наземные и подземные поля фильтрации, которые используются в центральной канализационной системе.
- Септик с биофильтром.
- Станция биологической очистки СТАНЦИЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ (BTP).
Септик или автономная канализационная система?
Невозможно ответить на этот вопрос без конкретизации условий. Выбор зависит от нескольких критериев:
- Условия участка – высокие или низкие грунтовые воды, тип почвы и наличие насыпей или каменных глыб.
- Условия проживания – сезонные, постоянные или приезжие.
- Экономическая целесообразность – какой вариант выгоден в данных условиях.
Грунтовые условия можно разделить на два типа:
- Вода может фильтроваться в грунт. В этом случае почва на участке должна быть песчаной, глинистой или известняковой, а грунтовые воды должны находиться ниже 2,5 метров от поверхности.
- Вода не может фильтроваться в землю – если почва глинистая или суглинок, а грунтовые воды находятся выше 2,5 метров от поверхности.
Есть три способа узнать, каковы условия на вашем участке:
- Спросить знающих соседей.
- Выкопайте яму в тени, наполните ее водой и подождите. Она быстро исчезнет – фильтрующая почва, стоящие деревья – не фильтрующая.
- Закажите геологическое исследование.
Последний вариант самый правильный, хотя и требует больше времени и денег.
Если свести критерии выбора автономной канализации с типами сточных вод в одну таблицу, то получится следующая информация:
Условия участка
Условия проживания
Экономическая целесообразность
Септик с фильтрующей камерой
Фильтрующий колодец и низкий уровень грунтовых вод
Для проживания до 4 человек септик с колодцем является самым дешевым в установке
Септик с биофильтром
Станция биологической очистки
Для семьи из 4 и более человек
Теперь, когда мы определили основные типы автономных канализационных систем и критерии выбора, давайте перейдем к более подробной разбивке систем очистки сточных вод.
Какой тип канализационной системы можно сделать из колец: септик, локальное очистное сооружение, накопитель и выгребная яма?
Наш опыт показывает, что когда клиент говорит, что хочет "закопать кольца", он не всегда может объяснить, какой тип очистных сооружений он имеет в виду. Сами по себе кольца не будут очищать сточные воды из дома.
Бетонные круги могут быть использованы для строительства до четырех вариантов канализации, а именно:
- септик (или говорят "бездонный септик", что не является правильным определением);
- резервуар;
- Переливной (самотечный) септик (самый распространенный);
- аэрируемый септик (бывают случаи, когда талантливые инженеры устанавливают аэрационный элемент в кольцевой септик, но на самом деле это не делает его полноценной станцией биологической очистки сточных вод или автономным септиком).
Давайте рассмотрим каждый из этих вариантов с точки зрения конструкции и работы очистного сооружения.

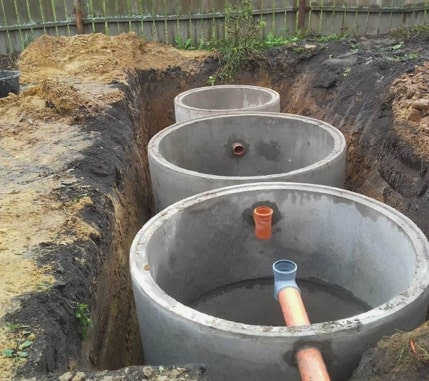

Септик из бетонных колец
Самый простой вариант. Обычно заглубляется на 2-3 кольца в яму, вырытую вручную или с помощью специальной техники. На дне крупный щебень из гранита (фракции 40-60 мм), чтобы он не так сильно заиливался. По сути, получается инфильтрационный колодец. Но согласно правилам, септик должен быть установлен выше по течению, иначе такая схема не может быть применена.
Важно! Согласно СНиП 2.04.03-85, 6-195 примечание 2, "септики следует устанавливать перед колодцами".
Колодезная уборная хорошо работает на проницаемых грунтах (чернозем, супесь/суглинок, легкая глина) с низким уровнем грунтовых вод, особенно в теплом и сухом климате. Кстати, кольцевой колодец в этом случае даже не самый лучший вариант. В Краснодарском крае широко используются септики, облицованные кирпичом, объемом до 10 кубометров.
Но чем плохи выгребные ямы, так это тем, что они загрязняют почву, в том числе патогенными микроорганизмами, которые могут вызвать серьезные кишечные расстройства. Это опасно для хозяина, если рядом есть питьевой колодец или неглубокая (до 20-30 м) скважина. Он и его родственники станут первыми потребителями загрязненной воды. В крайнем случае, его можно пить только в кипяченом виде. Кроме того, существует риск быть привлеченным к ответственности за нарушение экологических норм.
Как устроен кольцевой септик
Нормативные документы помогут вам безошибочно установить пластиковый септик или бетонный кольцевой септик:
– СНиП 2.04.03-85 Канализация. Наружные сети и сооружения. Это основной, еще советский свод норм и правил.
– СТО НОСТРОЙ 148 Автономные системы канализации с септиками и сооружениями подземной фильтрации сточных вод. Принципы проектирования и монтажа, контроль работоспособности и требования к эксплуатационным характеристикам. Очень полезный документ, но носит рекомендательный характер. Один из авторов – А.А. Ратников, автор популярной книги "Автономные системы канализации с септиками и сооружениями фильтрации сточных вод". В дальнейшем он будет называться просто СТО НОСТРОЙ.
– СП 32.13330 Канализация. Сети и внешнее оборудование. Новая редакция СНиП, в отличие от предыдущего документа, является обязательной.
– СанПиН 2.1.5.980-00 Гигиенические требования к охране поверхностных вод.
Особое внимание следует обратить на положения СТО НОСТРОЙ 148. Это очень полезный документ, который следует изучить, если вы решили спроектировать и построить бетонный септик своими руками.
Теперь о принципах проектирования септика в соответствии с требованиями СТО НОСТРОЙ.
5.4.3 Минимальное расстояние от септика до жилища должно составлять
5 m.
5.4.5 В зависимости от расхода сточных вод септики следует принимать:
– однокамерные септики – до 1 кубического метра в сутки;
– двухкамерные септики – до 10 куб. м/сут;
– трехкамерные септики – более 10 кубических метров в сутки.
5.4.6 Объем первой камеры следует принимать: в двухкамерных септиках – 0,75, в трехкамерных септиках – 0,5 расчетного рабочего объема. При этом объем второй и третьей камер должен составлять по 0,25 от расчетного рабочего объема.
В септиках, созданных на основе модульной конструкции, все камеры могут иметь одинаковый рабочий объем.
Это второе положение можно использовать при установке септика из бетонных колец.
5.4.7 Подающую трубу следует размещать не менее чем на
0,05 м выше расчетного уровня сточных вод в септике.
Септики для частных домов
Это самая простая система локальной канализации. Септик представляет собой герметичный резервуар, разделенный на камеры. В септике сточные воды оседают, тяжелые загрязнения оседают, а легкие загрязнения всплывают на поверхность. Сточные воды оседают во всех камерах и затем выводятся наружу. Помимо отстаивания, в септиках происходит анаэробное сбраживание. Таким образом, из сточных вод удаляется до 40-50% органических веществ.

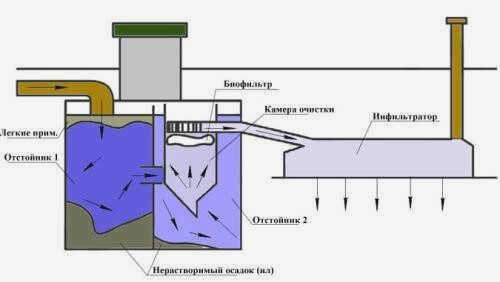

Функциональная схема септика
После анаэробной септической очистки сточные воды нельзя сбрасывать в грунт без почвенной обработки. Сооружения для фильтрации и рассеивания сточных вод – дренажный колодец, поле фильтрации или биофильтр.

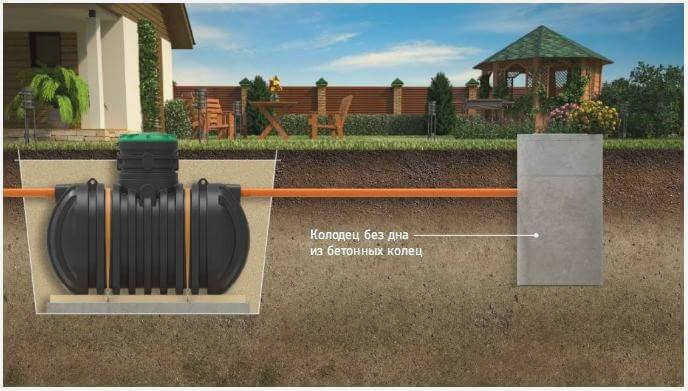

Схема отвода сточных вод из септика в фильтрующий колодец

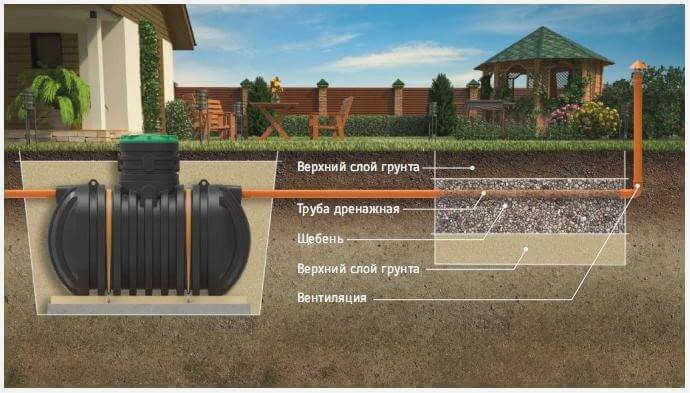

Слив сточных вод из септика в поле фильтрации
Расстояние между септиком и домом
Согласно санитарным нормам, септик должен быть установлен на расстоянии не менее 5 метров от дома и дороги. Расстояние от источников питьевой воды (колодцев и скважин) должно составлять не менее 30 метров. Допустимое расстояние от кустов и деревьев составляет 2-4 метра. Во время осмотра на месте инженер выбирает место расположения септика с учетом всех этих правил.

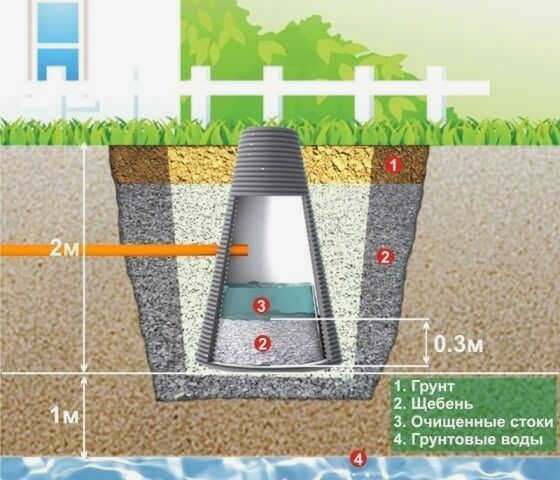

Для дренажа мы устанавливаем конические инфильтрационные отстойники. Бетонные круги сложны в установке и требуют специального оборудования. Сборный пластиковый колодец весит всего 11 кг. Его можно быстро и легко установить за меньшие деньги.
Дренажный короб из гофрированного металлического листа
Станции биологической очистки для частных домов
Станции биологической очистки (СБО) также известны как аэрационные септики. Их основное отличие от септика – наличие аэротенка и оборудования для насыщения воды кислородом (компрессор, аэраторы). Здесь сточные воды интенсивно обогащаются кислородом и формируется аэробная микрофлора для переработки органических веществ. Степень очистки сточных вод по основному показателю БПК5* составляет до 98%. Вода из очистных сооружений может сбрасываться в грунт, обработка почвы не требуется.
*Биохимическая потребность в кислороде – это количество кислорода (мг/л), потребляемого для окисления загрязняющих веществ в единице объема воды в течение 5 дней.
Пять лучших станций биологической очистки:
Септик российского производства. Почти 30 лет. Отличается большим объемом и наличием 2 дополнительных камер для очистки сточных вод. Не требует сложного обслуживания, не засоряется и не портится.
Преимущества:
- Корпус оснащен гранями и ребрами жесткости, станцию можно устанавливать при высоких грунтовых водах.
- Септик имеет 2 аэротенка и 3 отстойника. Чем больше зон очистки, тем чище вода на выходе.
- Большое количество биозагрузки для удержания микрофлоры, минимальный сброс при залповом сбросе.
- Перелив воды между камерами происходит самотеком, без риска засорения.
- Доломитовый гравий для очистки фосфора (отсутствует в других станциях биологической очистки).
- При толщине стенок всего 5 мм корпус должен быть защищен от ударов.
- Стандартная установка затрудняет подключение насоса и не обеспечивает сигнализации. Zagorod предлагает решение – выносной электрический ящик для подключения электрики.
- Трубы предварительно заводятся на глубину 30 или 60 см. Важно не ошибиться при выборе, иначе придется доплачивать за удлинители горловины. Если фекальная труба проходит глубже 1,5 метров, устанавливается канализационная насосная станция (КНС).
- Компрессор устанавливается в доме и создает шум. В идеале компрессор должен быть установлен в отдельном техническом помещении, если таковое имеется на участке.
- Для его обслуживания вызывают ассенизатора. Это пустая трата денег и обеспечивает доступ для септика.
