Объем трубы в литрах можно рассчитать с помощью онлайн-калькулятора двумя способами:
- Введите наружный диаметр в мм, длину трубы в метрах и толщину стенки в мм. Удобно будет рассчитать объем в литрах для тех труб, толщина стенок которых указана на этикетке, например, полипропиленовых для пайки и/или соединения с фитингами.
- Укажите внутренний диаметр в мм и длину трубы в метрах (погонных метрах).
При расчете объема в литрах необходимо учитывать любые недостатки, такие как перегибы, частично заполненные участки труб и т.д.
Расчет объема трубы в литрах, калькулятор
- Знание толщины стенок, диаметра и длины
- Зная диаметр и длину
Как рассчитать объем трубы в литрах?
Чтобы узнать внутренний диаметр трубы, зная наружный диаметр, умножьте толщину стенки ( b ) на 2 и вычтите результат из наружного диаметра ( D ).
Можно также использовать таблицы, например, трубки для пайки. На нем уже указана толщина стенки и ее диаметр для PN10, PN20 и PN25.

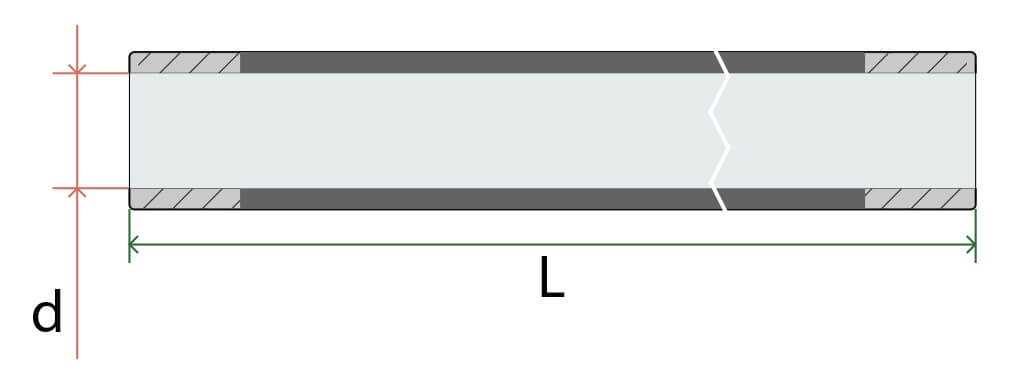

Формула используется для расчета объема цилиндра: V = Pi * R² * h = Pi * ( d² Чтобы узнать внутренний диаметр трубы, зная наружный диаметр, умножьте толщину стенки ( b ) на 2 и вычтите результат из наружного диаметра ( D ).
- Можно также использовать таблицы, например, трубки для пайки. На нем уже указана толщина стенки и ее диаметр для PN10, PN20 и PN25.
- Формула используется для расчета объема цилиндра: V = Pi * R² * h = Pi * ( d² / 4 ) * h, где:
- Пи – 3,1415926;
- R – радиус цилиндра;
d – диаметр цилиндра, в нашем случае внутренний диаметр трубы;
h – высота цилиндра, при вычислении объема трубки h заменяется на L – длину трубки.
На этой основе формируется формула для расчета объема трубы при известном внутреннем диаметре:
Важно: Перед использованием этих формул все размеры должны быть переведены в единую единицу измерения, т.е. в сантиметры или дециметры.
Пример расчета объема трубы в литрах
D (внешний диаметр трубы) = 17 мм, b (толщина стенки) = 1,3 мм, L (длина трубы) = 10 метров.
Таблица для расчета объемаВнутренний объем в литрах на метр трубы – таблица. Внутренний объем в литрах на метр трубы – таблица – стол. Внутренний диаметр трубы 4-1000 мм.
Какое количество воды, антифриза или охлаждающей жидкости необходимо
) . для заполнения трубы. Чтобы сэкономить ваше время. Что может быть важнее?Мы также напишем формулу для расчета.

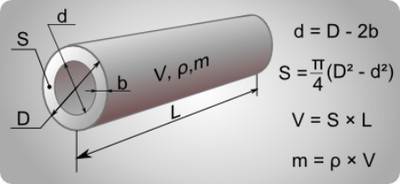

Формула для расчета объема жидкости в трубе : S (площадь поперечного сечения трубы) * L (длина трубы) = V (объем), Здесь мы должны добавить объем котла объем системы отопления и
объем расширительного бака
. Все вместе дает объем воды в системе отопления.
Таблицы для объема воды в трубах разного диаметра
Этот параметр дает вам возможность правильно подобрать оборудование и приобрести нужное количество компонентов.
Приведенные ниже таблицы помогут вам определить объем воды в полипропиленовых, металлопластиковых и других трубах различного диаметра.
Таблица для определения расхода воды в трубах с внутренним диаметром от 4 до 100 мм:
Dy*, мм
L** на метр, l
*L 10 погонных метров, l
**Примечание к таблице:
– Индекс внутреннего диаметра трубы. Стандартизировано. Позволяет рассчитать емкость носителя.
– Внутренний объем трубы – один из самых важных показателей при монтаже изделий, независимо от материала, из которого они изготовлены.
Расчетная таблица для определения объема воды в трубах с внутренним диаметром от 105 до 1000 мм:
- Формулы для расчета объема воды в трубе
- Иногда очень важно точно рассчитать объем воды, протекающей через трубу. Например, когда вам нужно спроектировать новую систему отопления. В связи с этим возникает вопрос: как рассчитать объем трубы? Это помогает в выборе соответствующего оборудования, например, размера расширительного бака. Это также очень важно при использовании антифриза. Обычно он продается в нескольких формах:
Разбавленный;
Неразбавленный.
Первый тип может выдерживать температуру до -65 градусов Цельсия. Второй замерзает при температуре до -30 градусов. Чтобы купить нужное количество антифриза, необходимо знать объем охлаждающей жидкости. Другими словами, если объем жидкости составляет 70 литров, вы можете купить 35 литров неразбавленной жидкости. Просто разбавьте его 50 на 50, и вы получите те же 70 литров.
- Как производить расчеты
- Чтобы получить точные данные, необходимо подготовиться:
- Калькулятор;
Калипер;
- Правитель.
- Сначала измеряется радиус, обозначаемый буквой R. Это может быть:
Внутри;
Снаружи.
Первый позволяет рассчитать, сколько жидкости может поместиться в цилиндре, т.е. внутренний объем трубы, ее кубатуру.
Внешний радиус, необходим для определения размера пространства, которое он будет занимать.
Для расчета необходимо знать диаметр трубы. Он обозначается буквой D и рассчитывается по формуле R x 2. Также определяется длина окружности. Это обозначается буквой L.
Чтобы рассчитать объем трубы, измеряемый в кубических метрах (м3), сначала необходимо рассчитать площадь ее поверхности.
- Чтобы получить точное значение, сначала необходимо рассчитать площадь поперечного сечения.
- Для этого используется формула:
- S = R x Pi.
- Необходимая площадь поперечного сечения равна S;
Радиус трубы равен R;
Число Пи равно 3,14159265.
- Полученное значение необходимо умножить на длину трубы.
- Как рассчитать объем трубы по формуле? Вам нужно знать только 2 значения. Сама формула рассчитывается следующим образом:
- V = S x L
- Объем трубы равен V;
Секционная зона – S;
Длина – L
Например, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета размер внешнего сечения металла из нержавеющей стали вводится в формулу для вычисления площади круга. Площадь трубы будет равна;
S= (D/2) =3,14 x (0,5/2) = 0,0625 квадратных метров.
Окончательная формула расчета будет выглядеть следующим образом:
V = HS = 2 x 0,0625=0,125 кубических метров.
Эта формула может быть использована для расчета объема любой трубы. Не имеет значения, из какого материала он сделан. Если труба имеет много секций, с помощью этой формулы можно рассчитать объем каждой секции в отдельности.
При выполнении расчета очень важно, чтобы размеры были выражены в одних и тех же единицах измерения. Самый простой способ расчета – перевести все значения в квадратные сантиметры.
Если вы используете разные единицы измерения, вы можете получить очень сомнительные результаты. Они будут очень далеки от реальных значений. При выполнении фиксированных ежедневных вычислений можно использовать память калькулятора, задав постоянное значение. Например, пи, умноженное на два. Это позволит вам гораздо быстрее рассчитать объем труб разного диаметра.
Теперь можно использовать готовые компьютерные программы, в которых заранее определены стандартные параметры. Для выполнения расчетов необходимо ввести только дополнительные значения переменных.
Загрузите программное обеспечение по адресу https://yadi.sk/d/_1ZA9Mmf3AJKXy.
Как рассчитать площадь поперечного сечения
Если труба круглая, площадь поперечного сечения рассчитывается по формуле для площади круга: S = π*R2. Где R – это (внутренний) радиус, π – 3,14, поэтому нужно возвести в квадрат радиус и умножить на 3,14.
Например, площадь поперечного сечения трубы диаметром 90 мм. Найдите радиус – 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Давайте возведем это в квадрат: 4,5 * 4,5 = 2,025 см2 и дадим в формуле S = 2 * 20,25 см2 = 40,5 см2.
Площадь поперечного сечения профилированного изделия рассчитывается по формуле для площади прямоугольника: S = a * b, где a и b – длины сторон прямоугольника. Если предположить, что сечение профиля составляет 40 х 50 мм, то получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.
- Расчет объема воды во всей системе
- Для определения такого параметра необходимо подставить в формулу внутренний радиус. Однако сразу же возникает проблема. И как рассчитать общий объем воды в трубе всей системы отопления, который включает в себя:
- Радиаторы;
Расширительный бак;
Отопительный котел.
Сначала рассчитывается объем радиатора. Для этого откройте его технический паспорт и выпишите значение объема одной секции. Этот параметр умножается на количество секций в данном радиаторе. Например, одна секция чугунного радиатора равна 1,5 литра.
При установке биметаллического радиатора это значение значительно ниже. Количество воды в бойлере можно узнать из технического паспорта прибора.
Чтобы определить объем расширительного бака, его заполняют предварительно отмеренным количеством жидкости.
Определить объем труб очень просто. Просто умножьте имеющиеся данные для одного метра данного диаметра на длину всей трубы.
Обратите внимание, что в глобальной сети Интернет и в справочниках вы увидите специальные таблицы. Они показывают приблизительные данные для продукта. Погрешность приведенных данных достаточно мала, поэтому значения, приведенные в таблице, можно смело использовать для расчета объема воды.
Следует отметить, что при расчете значений необходимо учитывать некоторые специфические различия. Металлические трубы большого диаметра пропускают гораздо меньше воды, чем полипропиленовые трубы того же диаметра.
Причина этого кроется в гладкости поверхности трубы. Стальные трубы имеют шероховатую поверхность. Трубы PPP не имеют шероховатостей на внутренних стенках. Однако стальные изделия имеют больший объем воды, чем другие трубы того же сечения. Поэтому, чтобы убедиться, что объем воды в трубах рассчитан правильно, необходимо несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.

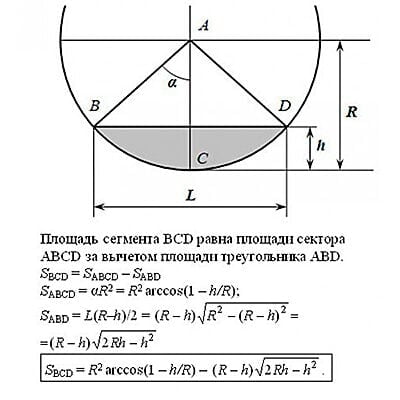

Формула для определения площади поперечного сечения неполностью заполненных труб:
| Внутренний объем в литрах на метр трубы – таблица | В таблице указан внутренний объем в литрах на метр трубы. Это указывает, сколько воды, антифриза или другой жидкости (теплоносителя) необходимо для заполнения трубы. Предполагает внутренний диаметр труб от 4 до 1000 мм. | Внутренний диаметр, мм |
|---|---|---|
| 4 | 0.0126 | 0.1257 |
| 5 | 0.0196 | 0.1963 |
| 6 | 0.0283 | 0.2827 |
| 7 | 0.0385 | 0.3848 |
| 8 | 0.0503 | 0.5027 |
| 9 | 0.0636 | 0.6362 |
| 10 | 0.0785 | 0.7854 |
| 11 | 0.095 | 0.9503 |
| 12 | 0.1131 | 1.131 |
| 13 | 0.1327 | 1.3273 |
| 14 | 0.1539 | 1.5394 |
| 15 | 0.1767 | 1.7671 |
| 16 | 0.2011 | 2.0106 |
| 17 | 0.227 | 2.2698 |
| 18 | 0.2545 | 2.5447 |
| 19 | 0.2835 | 2.8353 |
| 20 | 0.3142 | 3.1416 |
| 21 | 0.3464 | 3.4636 |
| 22 | 0.3801 | 3.8013 |
| 23 | 0.4155 | 4.1548 |
| 24 | 0.4524 | 4.5239 |
| 26 | 0.5309 | 5.3093 |
| 28 | 0.6158 | 6.1575 |
| 30 | 0.7069 | 7.0686 |
| 32 | 0.8042 | 8.0425 |
| 34 | 0.9079 | 9.0792 |
| 36 | 1.0179 | 10.1788 |
| 38 | 1.1341 | 11.3411 |
| 40 | 1.2566 | 12.5664 |
| 42 | 1.3854 | 13.8544 |
| 44 | 1.5205 | 15.2053 |
| 46 | 1.6619 | 16.619 |
| 48 | 1.8096 | 18.0956 |
| 50 | 1.9635 | 19.635 |
| 52 | 2.1237 | 21.2372 |
| 54 | 2.2902 | 22.9022 |
| 56 | 2.463 | 24.6301 |
| 58 | 2.6421 | 26.4208 |
| 60 | 2.8274 | 28.2743 |
| 62 | 3.0191 | 30.1907 |
| 64 | 3.217 | 32.1699 |
| 66 | 3.4212 | 34.2119 |
| 68 | 3.6317 | 36.3168 |
| 70 | 3.8485 | 38.4845 |
| 72 | 4.0715 | 40.715 |
| 74 | 4.3008 | 43.0084 |
| 76 | 4.5365 | 45.3646 |
| 78 | 4.7784 | 47.7836 |
| 80 | 5.0265 | 50.2655 |
| 82 | 5.281 | 52.8102 |
| 84 | 5.5418 | 55.4177 |
| 86 | 5.8088 | 58.088 |
| 88 | 6.0821 | 60.8212 |
| 90 | 6.3617 | 63.6173 |
| 92 | 6.6476 | 66.4761 |
| 94 | 6.9398 | 69.3978 |
| 96 | 7.2382 | 72.3823 |
| 98 | 7.543 | 75.4296 |
| 100 | 7.854 | 78.5398 |
| 105 | 8.659 | 86.5901 |
| 110 | 9.5033 | 95.0332 |
| 115 | 10.3869 | 103.8689 |
| 120 | 11.3097 | 113.0973 |
| 125 | 12.2718 | 122.7185 |
| 130 | 13.2732 | 132.7323 |
| 135 | 14.3139 | 143.1388 |
| 140 | 15.3938 | 153.938 |
| 145 | 16.513 | 165.13 |
| 150 | 17.6715 | 176.7146 |
| 160 | 20.1062 | 201.0619 |
| 170 | 22.698 | 226.9801 |
| 180 | 25.4469 | 254.469 |
| 190 | 28.3529 | 283.5287 |
| 200 | 31.4159 | 314.1593 |
| 210 | 34.6361 | 346.3606 |
| 220 | 38.0133 | 380.1327 |
| 230 | 41.5476 | 415.4756 |
| 240 | 45.2389 | 452.3893 |
| 250 | 49.0874 | 490.8739 |
| 260 | 53.0929 | 530.9292 |
| 270 | 57.2555 | 572.5553 |
| 280 | 61.5752 | 615.7522 |
| 290 | 66.052 | 660.5199 |
| 300 | 70.6858 | 706.8583 |
| 320 | 80.4248 | 804.2477 |
| 340 | 90.792 | 907.9203 |
| 360 | 101.7876 | 1017.876 |
| 380 | 113.4115 | 1134.1149 |
| 400 | 125.6637 | 1256.6371 |
| 420 | 138.5442 | 1385.4424 |
| 440 | 152.0531 | 1520.5308 |
| 460 | 166.1903 | 1661.9025 |
| 480 | 180.9557 | 1809.5574 |
| 500 | 196.3495 | 1963.4954 |
| 520 | 212.3717 | 2123.7166 |
| 540 | 229.0221 | 2290.221 |
| 560 | 246.3009 | 2463.0086 |
| 580 | 264.2079 | 2642.0794 |
| 600 | 282.7433 | 2827.4334 |
| 620 | 301.9071 | 3019.0705 |
| 640 | 321.6991 | 3216.9909 |
| 660 | 342.1194 | 3421.1944 |
| 680 | 363.1681 | 3631.6811 |
| 700 | 384.8451 | 3848.451 |
| 720 | 407.1504 | 4071.5041 |
| 740 | 430.084 | 4300.8403 |
| 760 | 453.646 | 4536.4598 |
| 780 | 477.8362 | 4778.3624 |
| 800 | 502.6548 | 5026.5482 |
| 820 | 528.1017 | 5281.0173 |
| 840 | 554.1769 | 5541.7694 |
| 860 | 580.8805 | 5808.8048 |
| 880 | 608.2123 | 6082.1234 |
| 900 | 636.1725 | 6361.7251 |
| 920 | 664.761 | 6647.6101 |
| 940 | 693.9778 | 6939.7782 |
| 960 | 723.8229 | 7238.2295 |
| 980 | 754.2964 | 7542.964 |
| 1000 | 785.3982 | 7853.9816 |
Внутренний объем 1 метра линейной трубы, литры
Внутренний объем 10 метров линейной трубы, литры
Если у вас есть конкретная конструкция или труба, приведенная выше формула показывает, как рассчитать точные значения для правильного расхода воды или другого теплоносителя.
