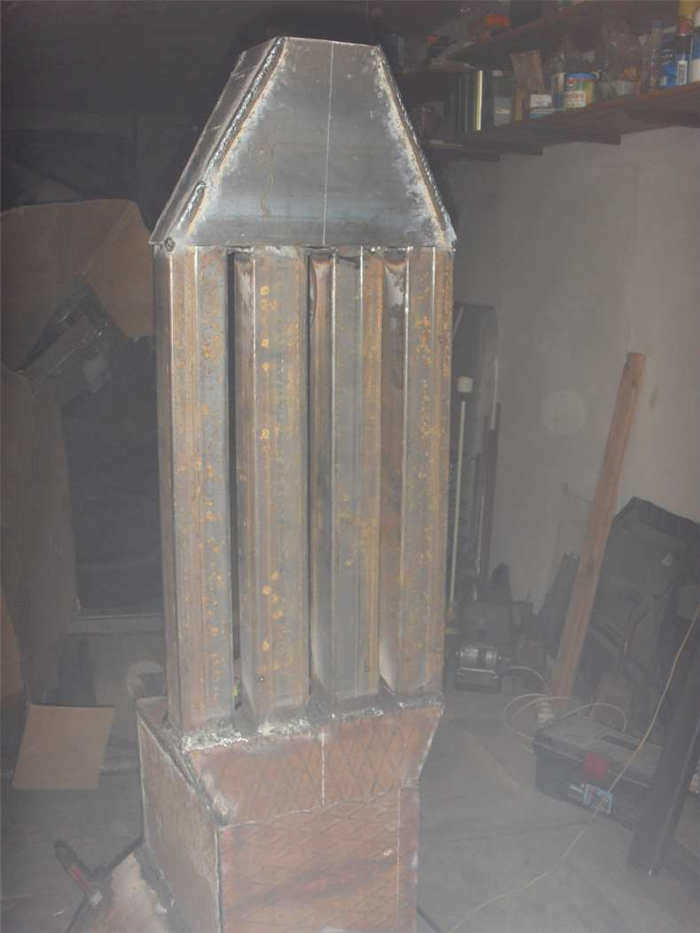

Следующий шаг: Вырежьте из листа железа 4-5 мм перегородку для шахты плиты (отделяет плиту от дымохода, тем самым предотвращая быструю утечку тепла в дымоход).

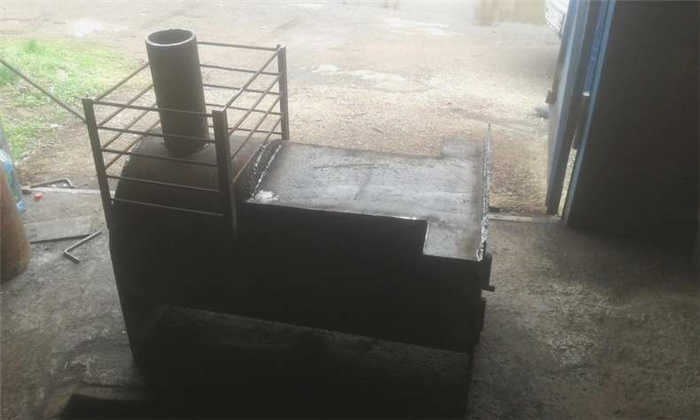

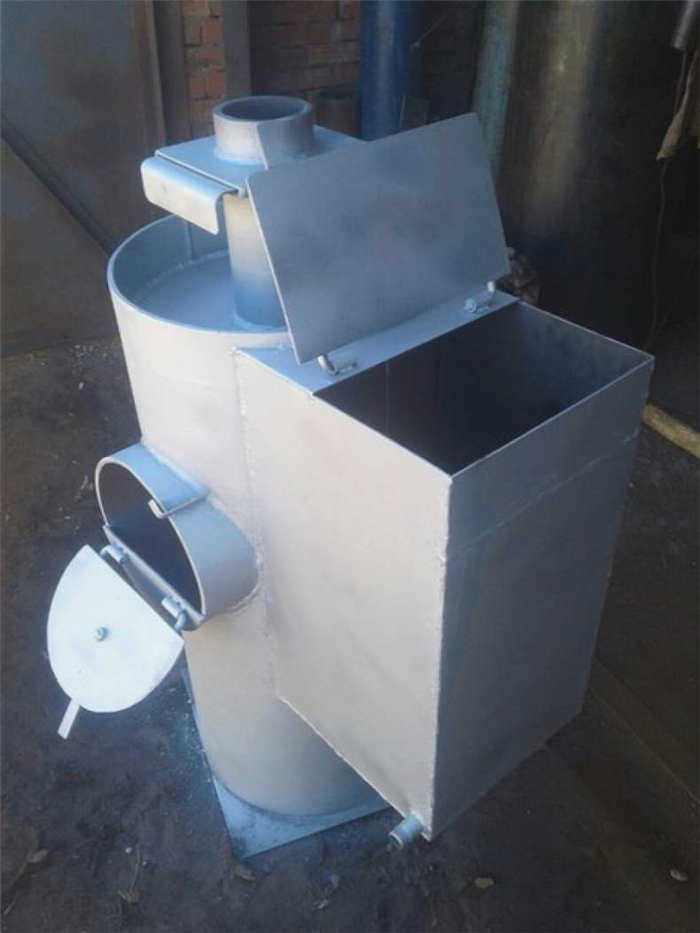

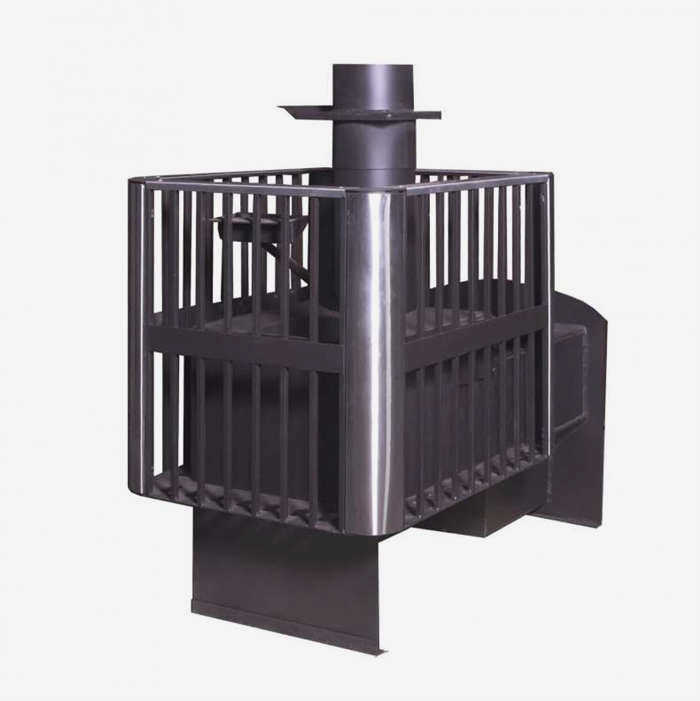

Металлическая плита для бани: 136 лучших примеров плит для бани с чертежами и популярными размерами
Для обогрева бани и получения пара используются различные типы печей. Это может быть как чугунная дровяная, так и металлическая плита для разных видов топлива. Металлическая плита в деталях будет рассмотрена ниже.
В статье будет рассказано об особенностях этого прибора. И покажет пример того, как сделать металлический агрегат самостоятельно.

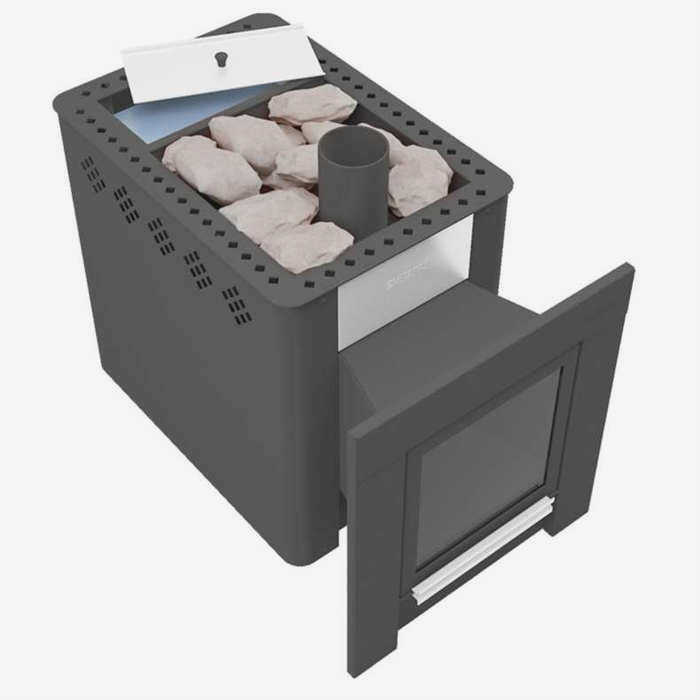

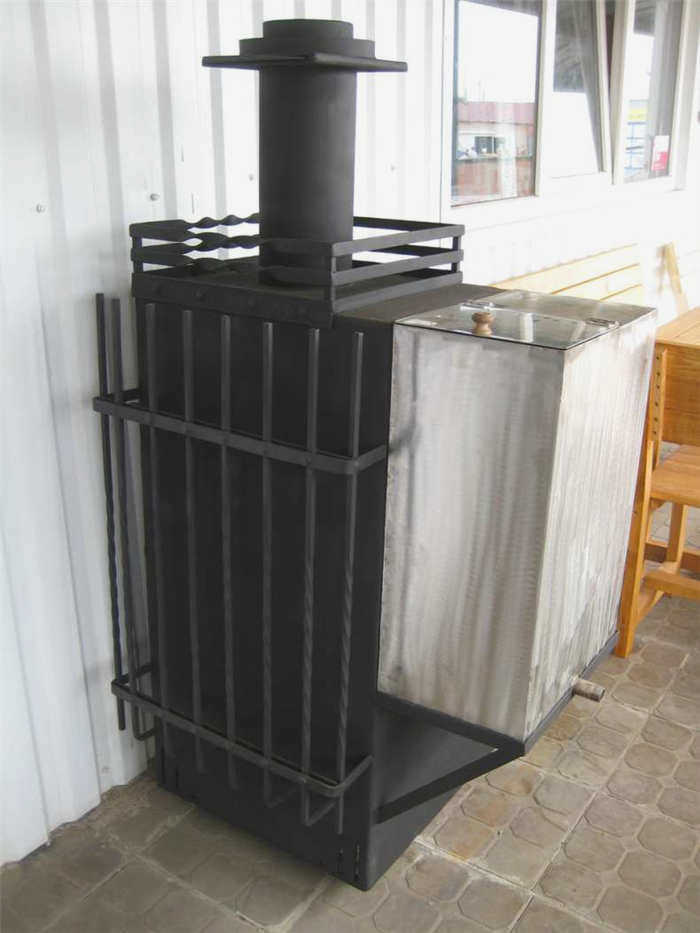

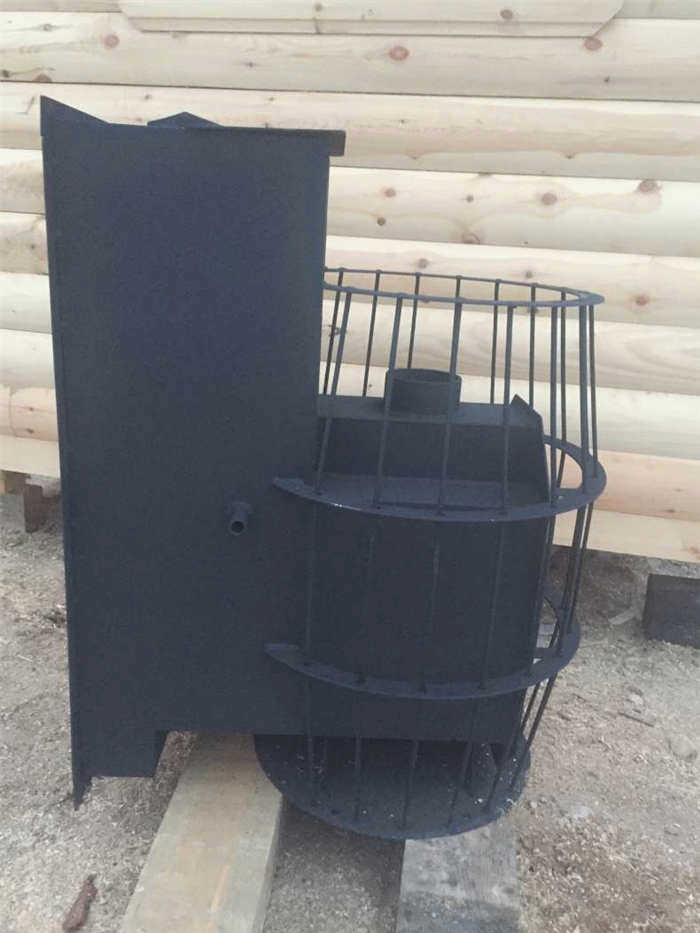

Характеристики металлической банной плиты
Самое простое, что можно сказать о таких печах, – это то, что они сделаны из металла. И в отличие от кирпичных агрегатов, они быстрее нагреваются, но также быстро остывают.
Установка такого изделия не представляет сложности ни в финансовом, ни в физическом плане.
Считается, что металлические плиты практически невесомы. Для того чтобы продлить работоспособность, необходимо выбрать топливо, которое будет гореть как можно дольше.
- Очаг в таких приборах изготавливается из стали. При высоких температурах этот материал начинает сильно нагреваться, вследствие чего теряет свои физические свойства.
- Считается, что уже при температуре + 250 С сталь становится уязвимой. Внешне это никак не отражается.
При температуре + 550 °C металл становится коричневым. При более высокой температуре сталь раскаляется докрасна.
И печь уже не будет иметь своей первоначальной формы. А иногда ее даже нельзя будет использовать. Но решение есть всегда.

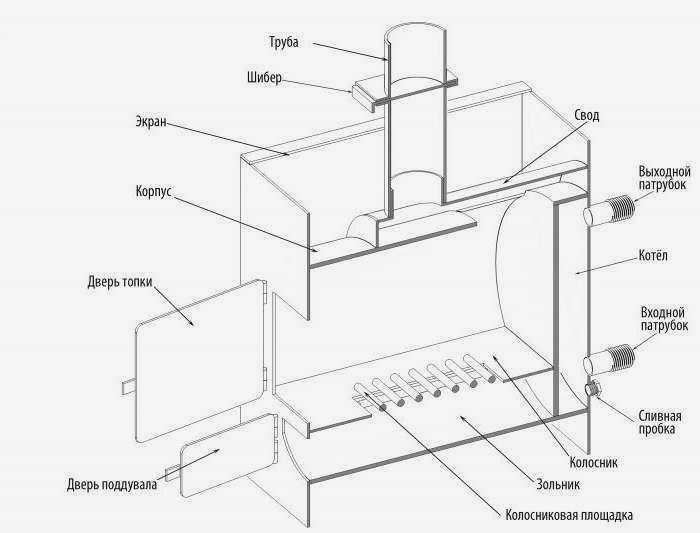

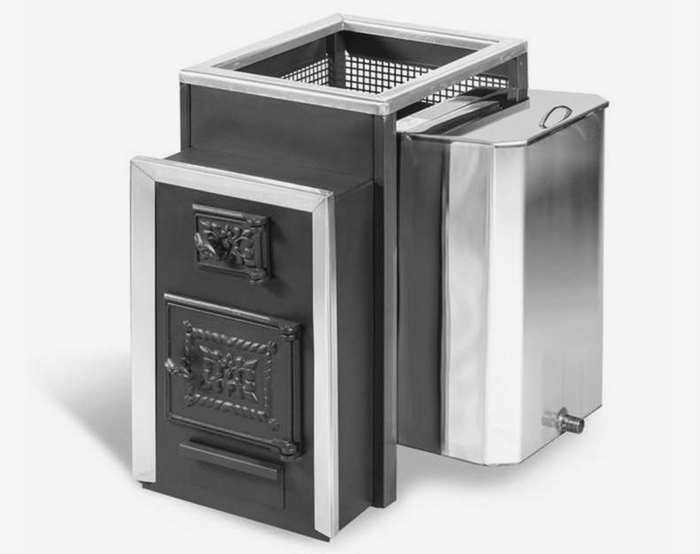

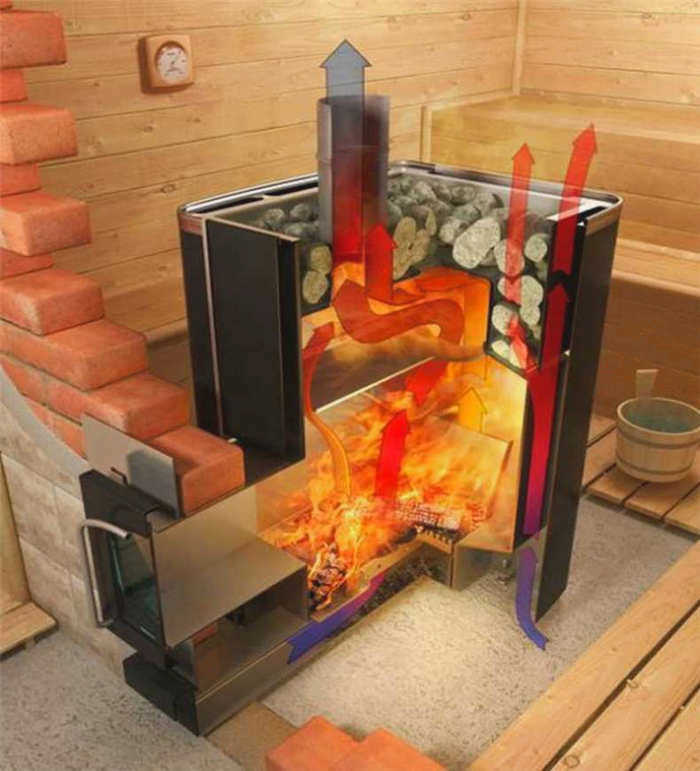

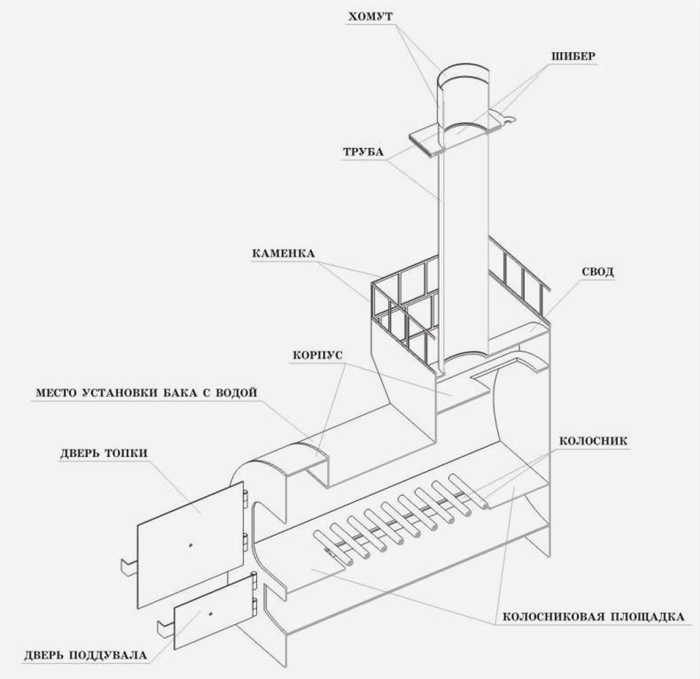

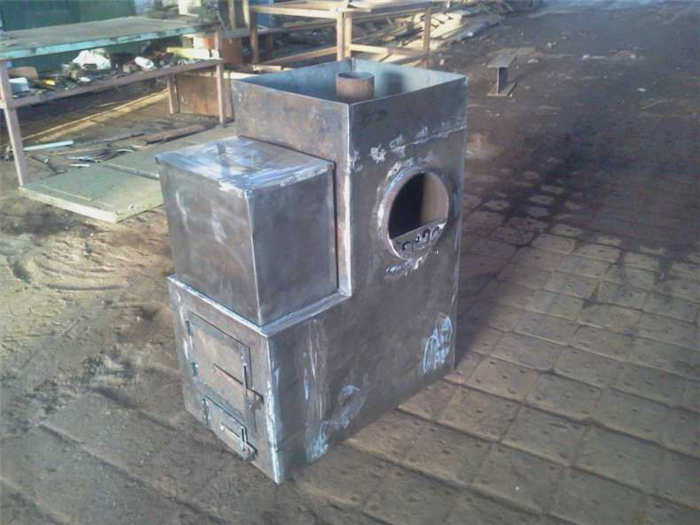

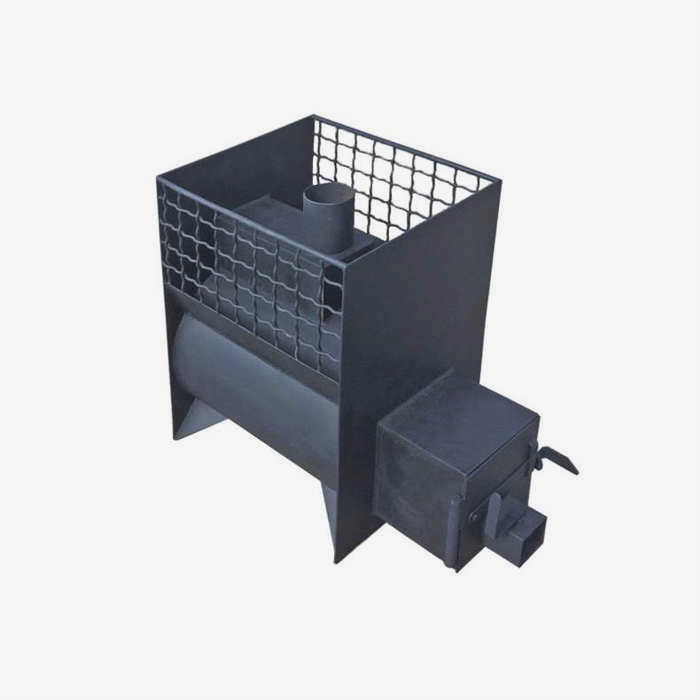

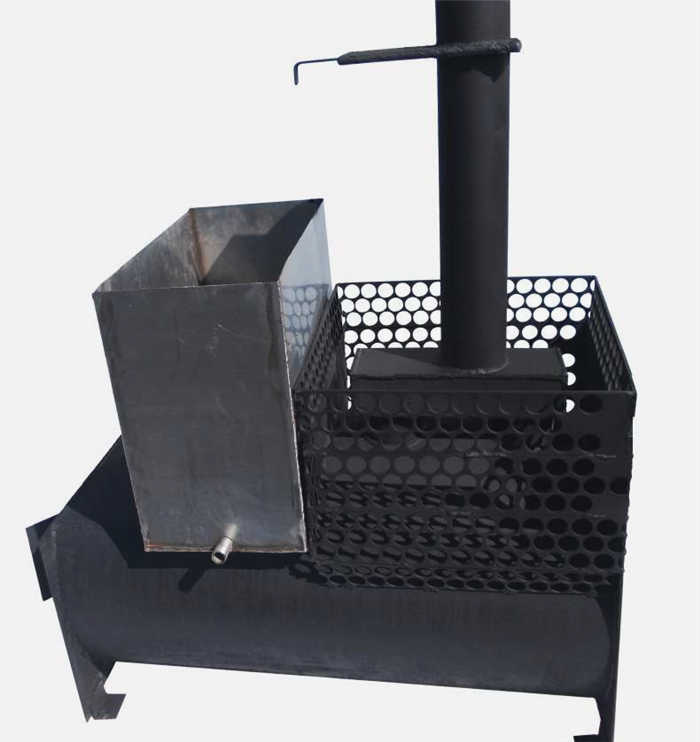

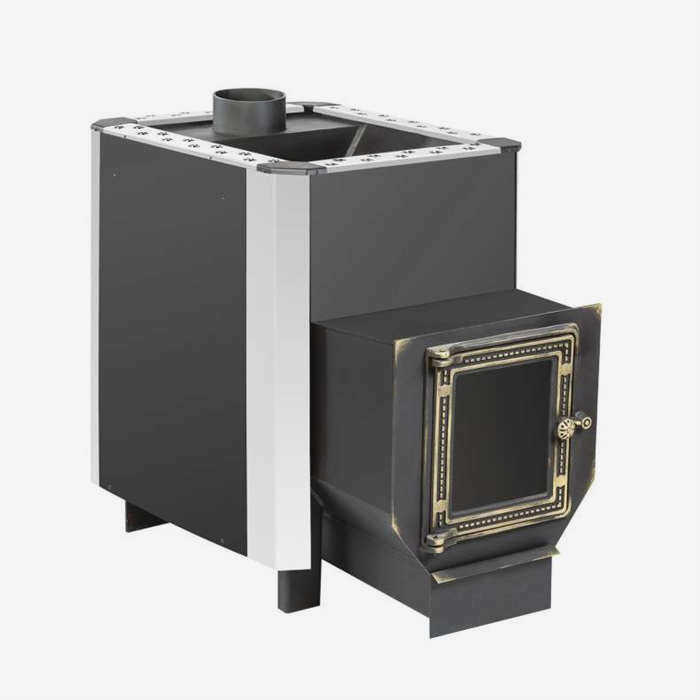

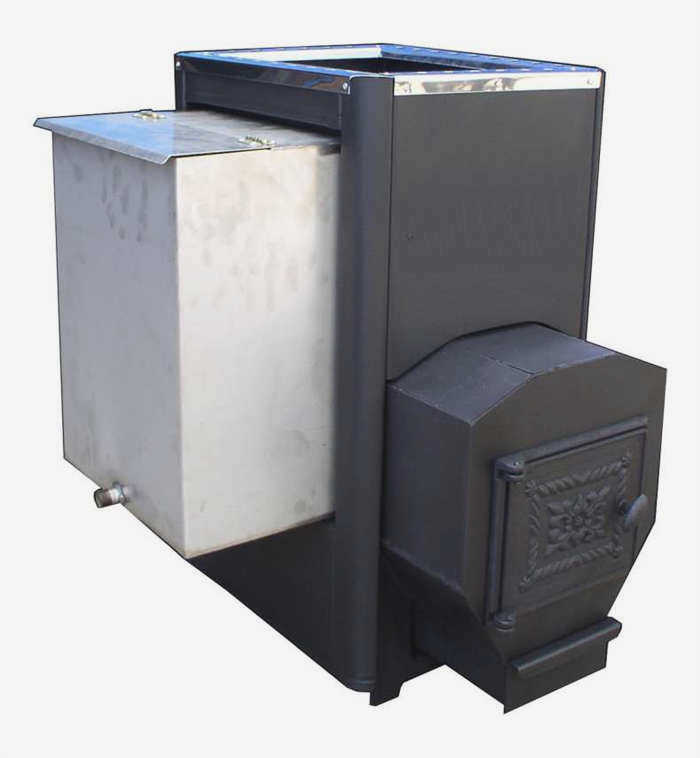

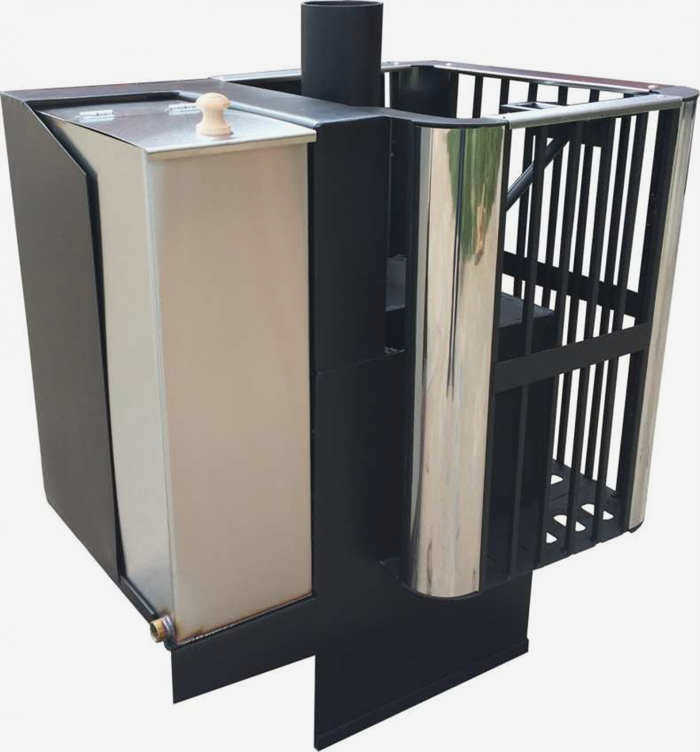

Конструкция каминной печи
В конструкции должно быть несколько компонентов. Их соединение производится последовательно с помощью сварочных работ:
- Часть корпуса, имеющая не только жерло, но и крышку вместе с решетками и очагом и каменным краном;

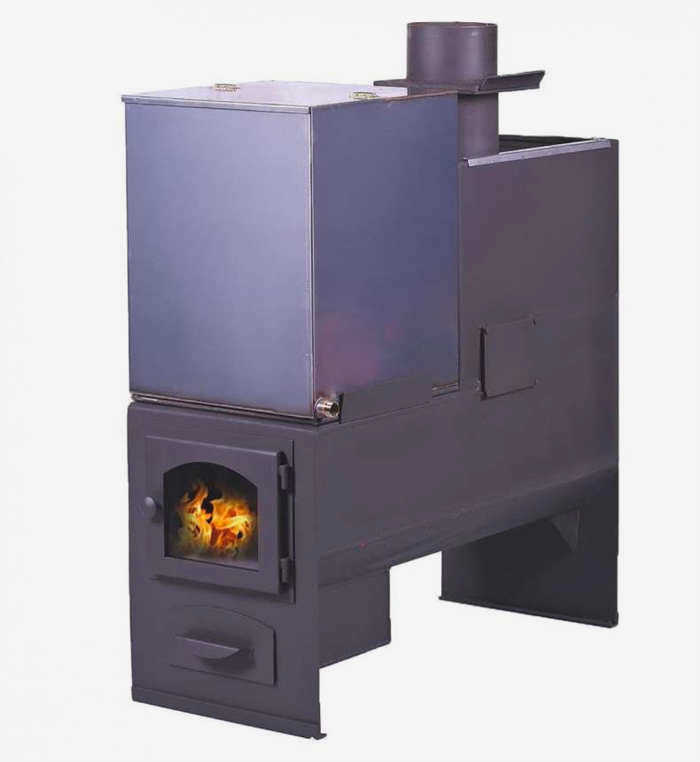

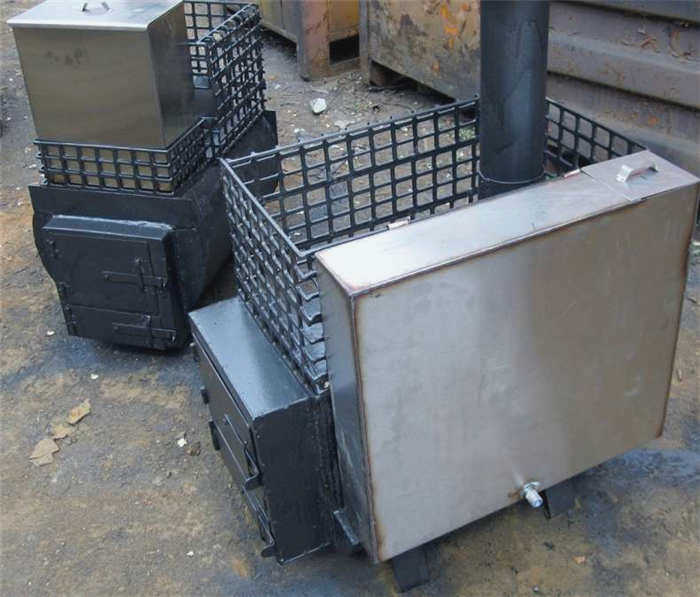

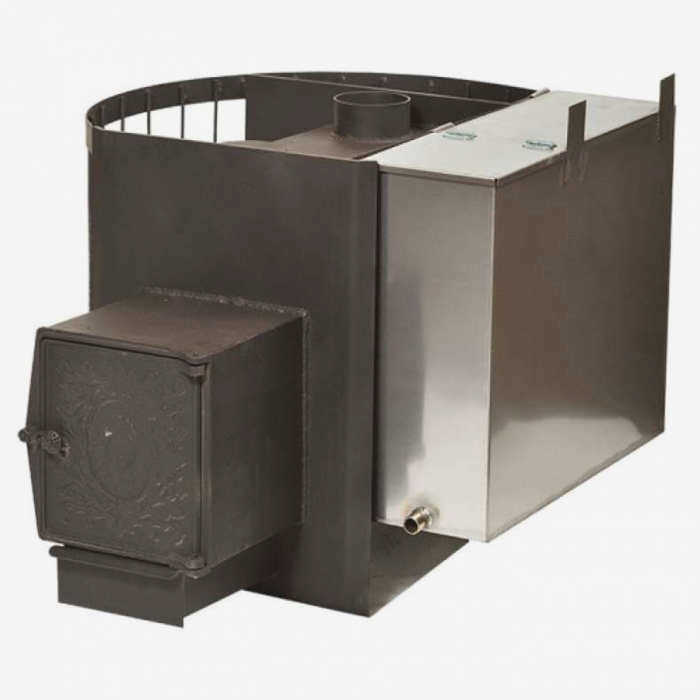

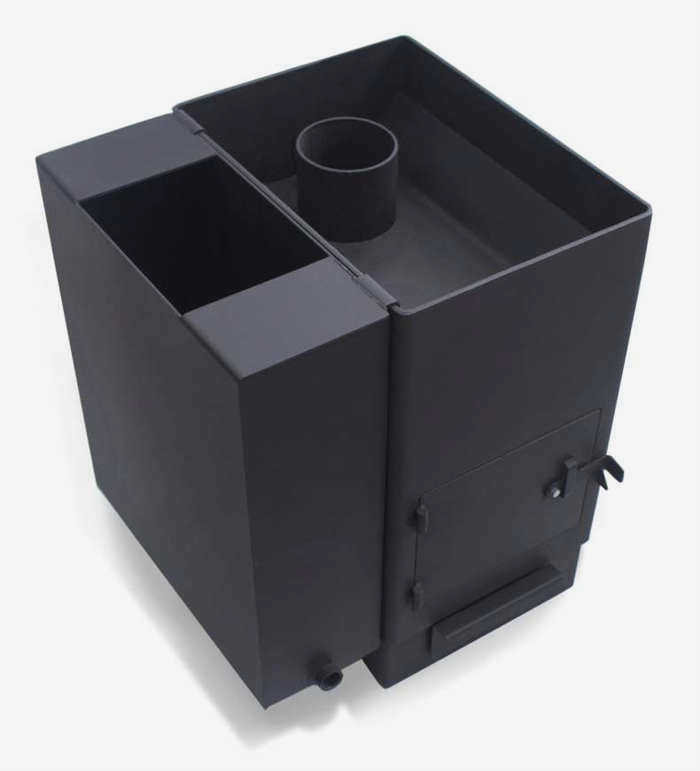

- Резервуар, в котором нагревается вода, который может стать продолжением корпуса;
- Дымоход для удаления дыма;
- В секции дымохода должен быть установлен искрогаситель.

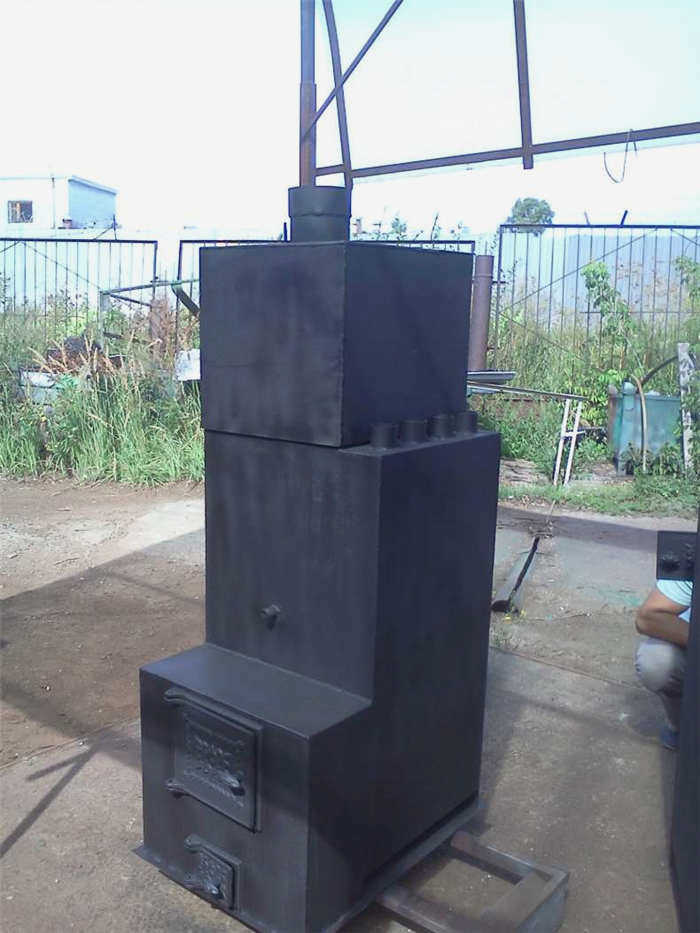

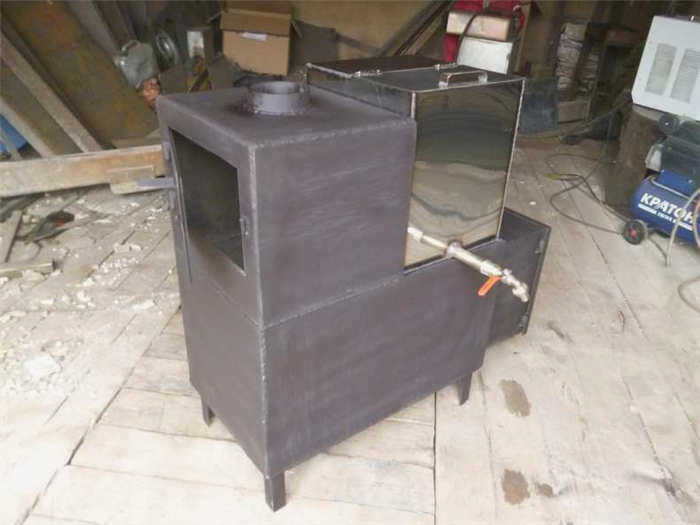

Внутри бака вода течет по трубам. Ее выход обеспечивается патрубками. Есть патрубки для горячей воды и отдельно для холодной.

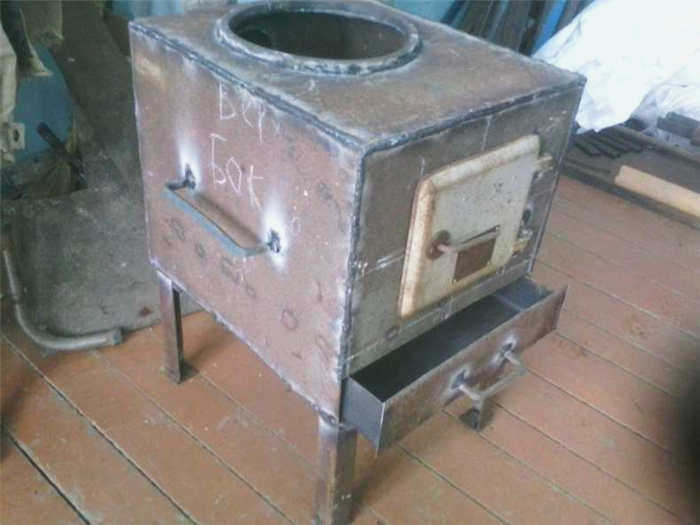

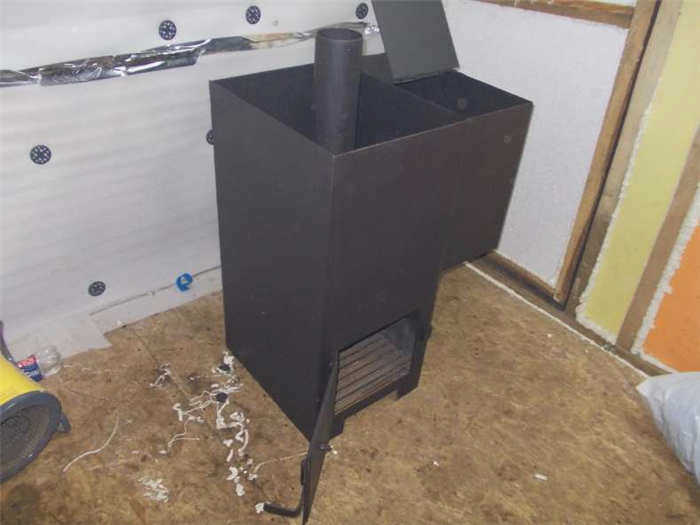

Как сделать печь для бани своими руками
От того, какие размеры имеет паровая баня, зависит выбор устройства, осуществляемый собственными силами. Также необходимо выяснить приоритеты владельца.
Существуют правила, установленные как ППБ 01-93, так и соответствующим СНиП 41-01-2003, и при изготовлении стоит ориентироваться на них. Они являются общими как для вертикальных, так и для горизонтальных плит.
Последовательность работ следующая:

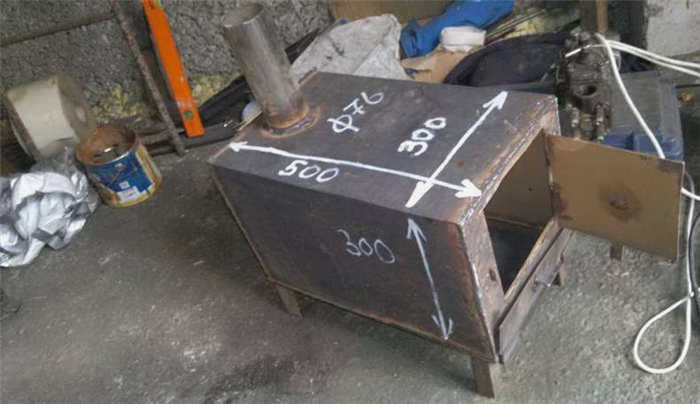

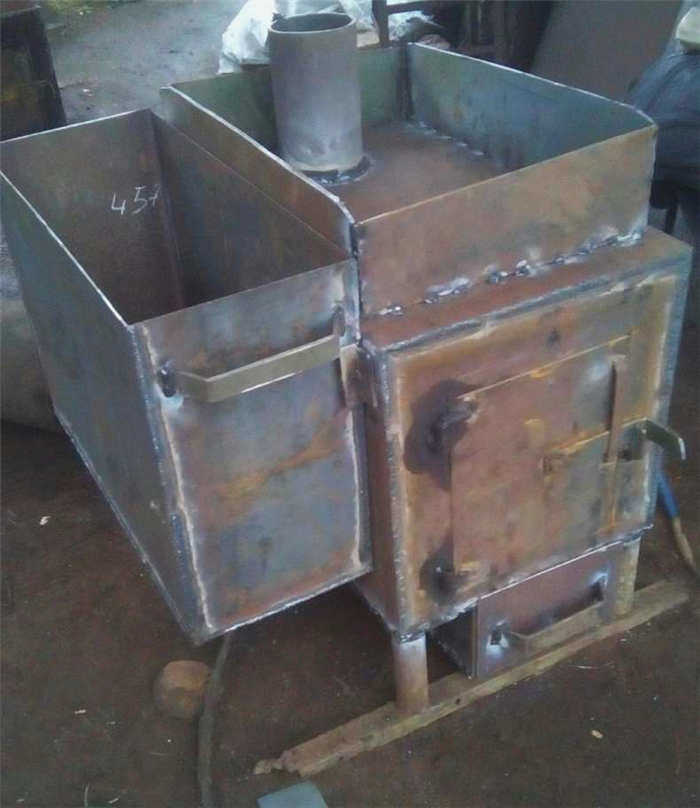

- Подготовьте листовой металл для банной плиты. Его размеры составляют тридцать сантиметров на тридцать пять сантиметров. Расстояние от дна бака до верха банной плиты должно быть не менее десяти сантиметров. Задняя стенка приваривается по всей длине. В передней части делается отверстие вместе с дверцей;
- Рукав обычно крепится к верхней части каменки. Он изготавливается из стальной полосы, толщина которой может быть различной. Она может быть четыреста миллиметров, пятьсот или пятьсот тридцать. Ширина одинаковая и составляет пять сантиметров;
- Выступающую часть следует использовать для монтажа, а оставшуюся часть надежно приварить к корпусной части;
- При установке дымохода необходимо оставить несваренной примерно треть верхней части бака. Именно в это место впоследствии будет заливаться вода. Для удобства в этом месте крепятся дверца и ручка;
- Внизу необходимо приварить вентиль.
Работа над конструкцией плиты
Итак, давайте построим металлическую банную плиту своими руками. Первое, что необходимо сделать, – это подготовить фундамент, то есть основание, на котором будет установлена конструкция. Несмотря на то что железная банная плита весит немного, для нее необходимо подготовить фундамент. Очень важно, чтобы железная плита была установлена на ровном фундаменте.
Закладка фундамента
- Сделайте опалубку для фундамента под банную плиту размером 1х1 м и высотой 20 см.
- Армируйте будущий фундамент в один слой, укладывая арматурные прутья вдоль и поперек, используя квадраты 20х20 см.. Свяжите арматуру на стыках вязальной проволокой. Она не должна лежать на земле; для этого вбейте в землю по краю сетки 4 куска арматуры и привяжите к ним сетку своим весом. Убедитесь, что сетка находится посередине, прежде чем начать заливать фундамент.
- После заливки фундамента его необходимо отвердить. После заливки оставьте фундамент примерно на 2 недели.Откройте все двери и окна в сауне для лучшей вентиляции и положите на залитый фундамент мокрые тряпки. Это необходимо для того, чтобы во время высыхания не образовались трещины. Тряпкам необходимо дать пропитаться в течение 2 недель.
Подготовка и установка плиты для сауны
Чугунная плита собирается следующим образом:
- снимите задний обод с колеса, заварите все отверстия, кроме одного посередине.
- Возьмите следующий обод, срежьте выпуклую верхнюю часть, вставьте первый обод во второй и заварите. Не должно быть никаких отверстий или зазоров, узел должен быть плотным, после сварки удаляем шлак и проверяем шов, если есть зазоры, можно закончить сварку и проверить еще раз, удалив шлак.

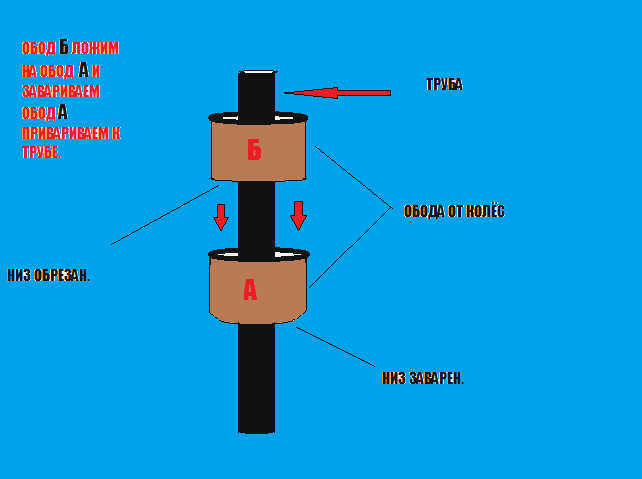

- Приварите обод А к трубе, установите обод В на обод А и приварите, чтобы убедиться в отсутствии отверстий, так как это будет бак для горячей воды.

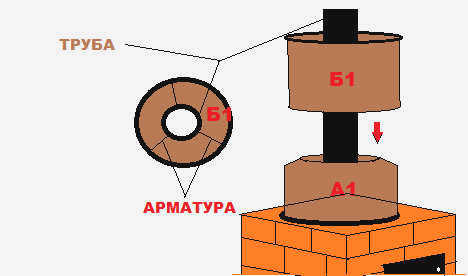

- Как видно на схеме, обруч А и обруч В свариваются вместе, образуя бак. С внутренней стороны обруча B, с трех сторон, мы привариваем к трубе три усиливающие балки для обеспечения жесткости и устойчивости. для обеспечения жесткости и устойчивости.
- Просверлите в нижней части обода А отверстие диаметром 25 и приварите к нему трубу такого же диаметра с прикрученным сливным краном.
- Возьмите обод A1, также полностью заваренный снизу, кроме центра, точную копию обода A, и обод B1, точную копию обода B. Установите обод В1 на трубу (иначе он не подойдет), поверните обод А1 и приварите к краю трубы.
- Приварите сверху обруч В1 и таким же образом, как и в первом случае, приварите и соедините три стороны арматуры.
- Фундамент для банной плиты готов, Снимаем опалубку. Начинаем укладывать кирпичи, вместо цементного раствора используем глину.

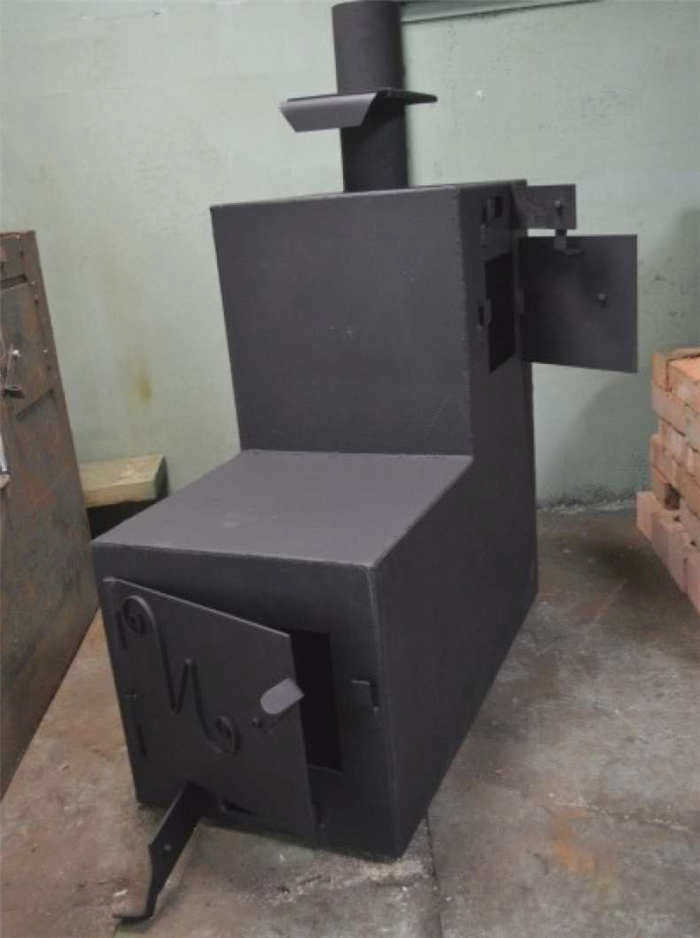

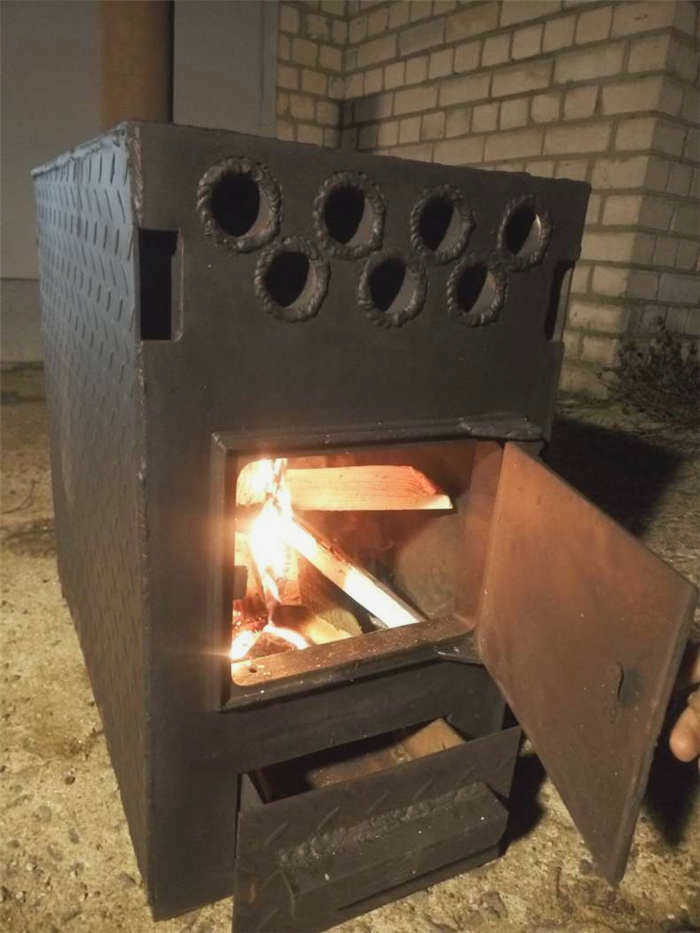

Варианты сборки кухонной плиты с разной конструкцией

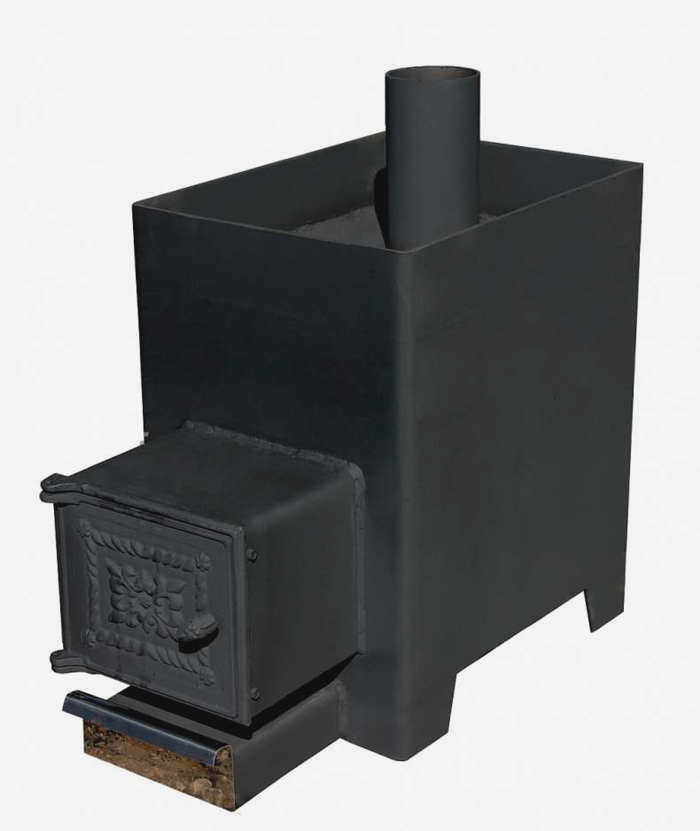

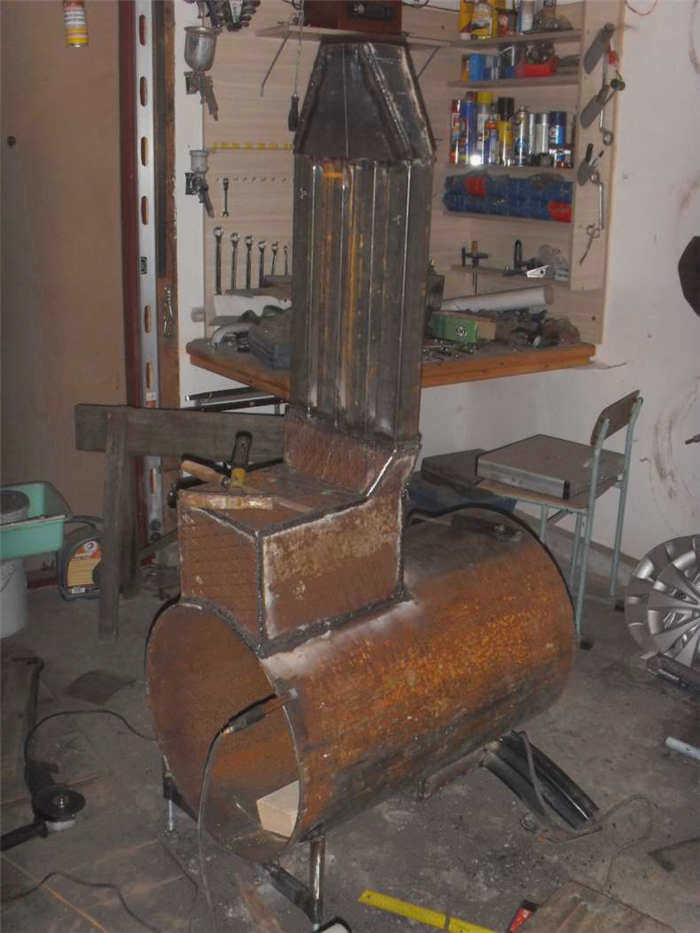

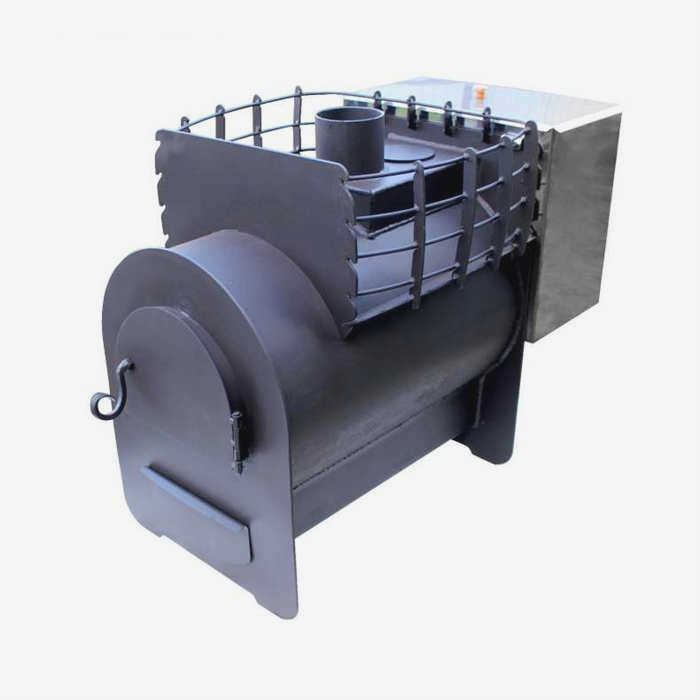

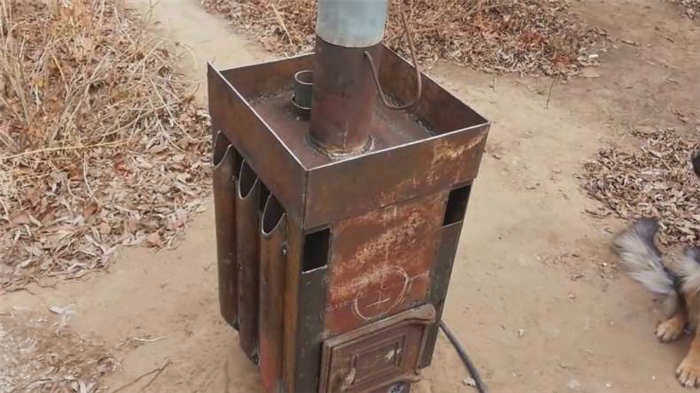

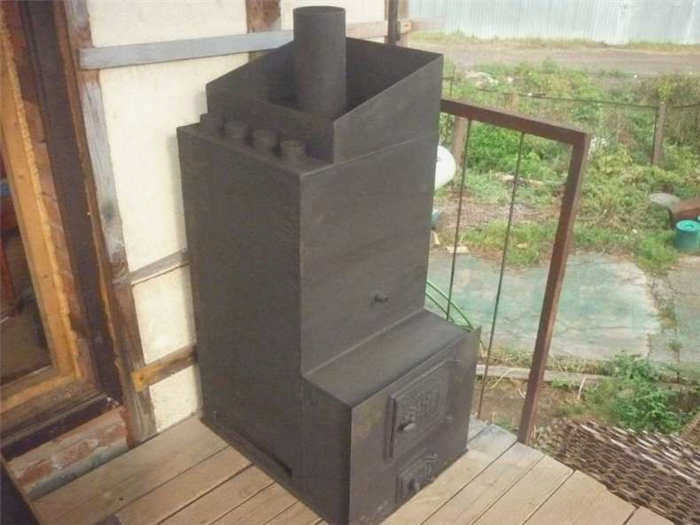

Металлические плиты для бани своими руками бывают разных форм. Рассмотрим вариант кухонной плиты, металлическая плита для бани с трубойРассмотрим металлическую банную печь с трубой, ее составляющие и дизайн конструкции. На первый взгляд, плита с дымоходом кажется максимально простой, но у нее есть свои конструкторские хитрости и технологии. В начале статьи я указал принцип работы плиты, тяги и дымохода. Во всех случаях эти принципы необходимо применять, иначе плита не будет работать.

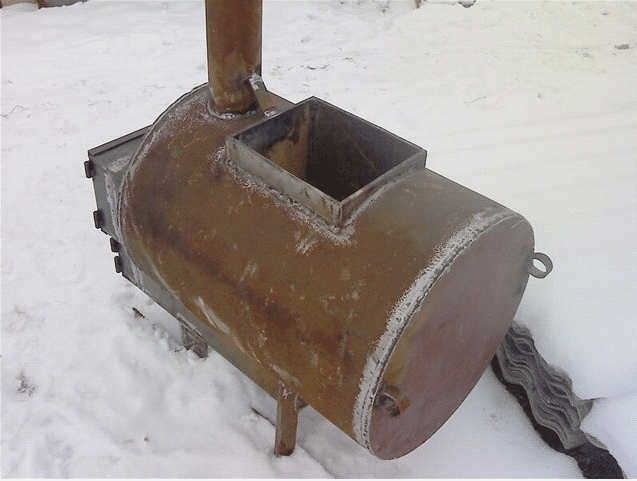

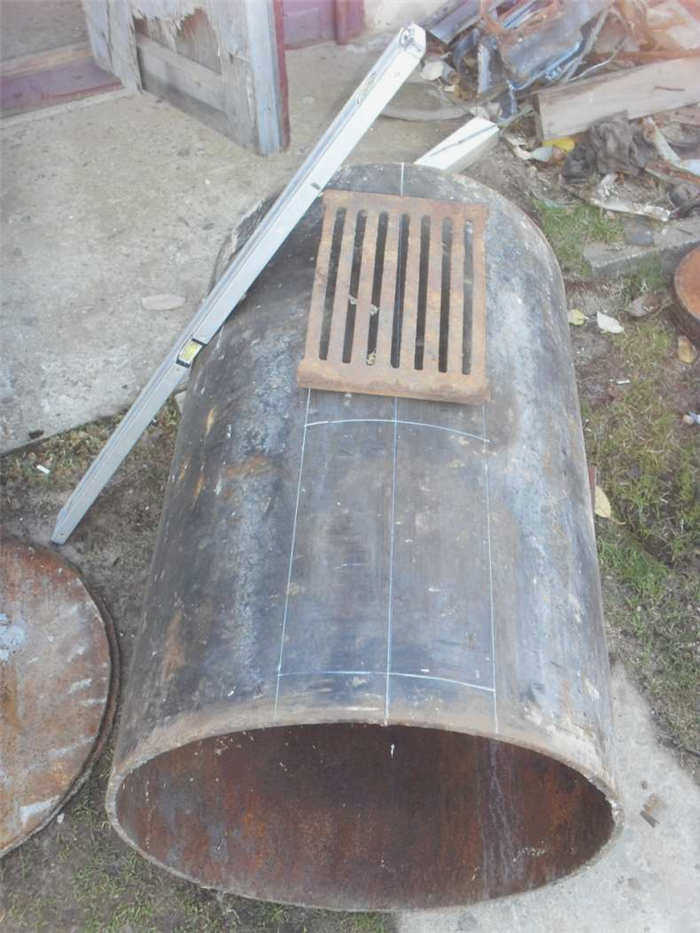

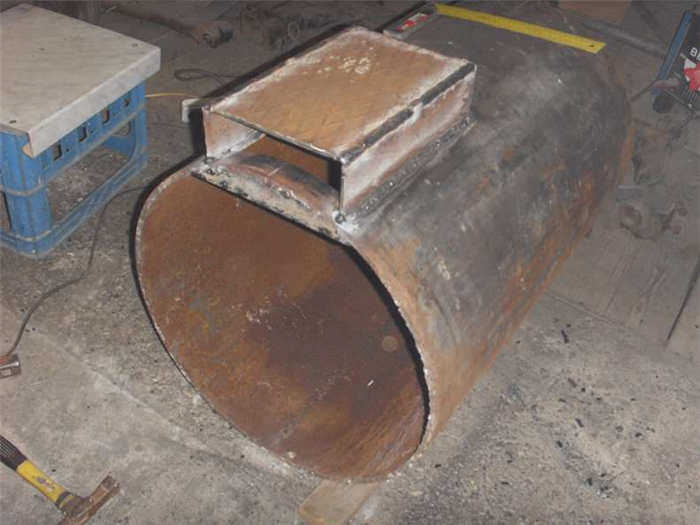

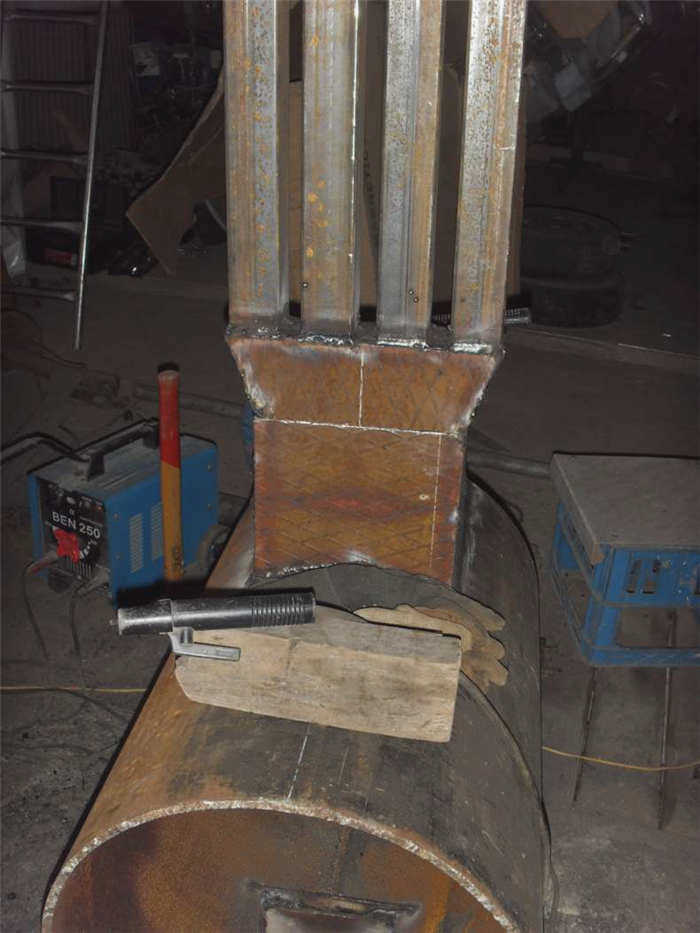

Если вы создаете собственные проекты и оригинальные решения для своей металлической печи для бани, следуйте им, и у вас все получится. Не будем забывать, что для нас нет ничего невозможного, поэтому давайте дерзать, пробовать и удивлять окружающих, совершенствуя свои навыки. Тогда металлическая банная плита или простая плита, построенная своими руками, не станет для вас нечитаемой книгой. Плита, изображенная на рисунке выше, является простым вариантом, так как основа практически готова – это кусок трубы диаметром 525 мм и длиной 650 мм.

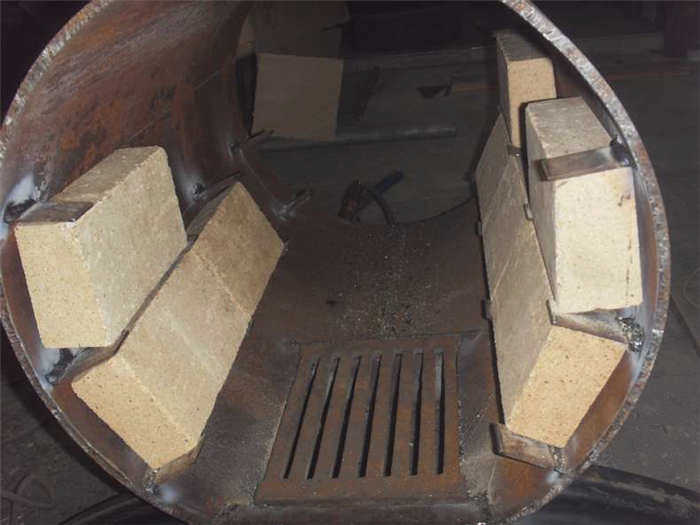

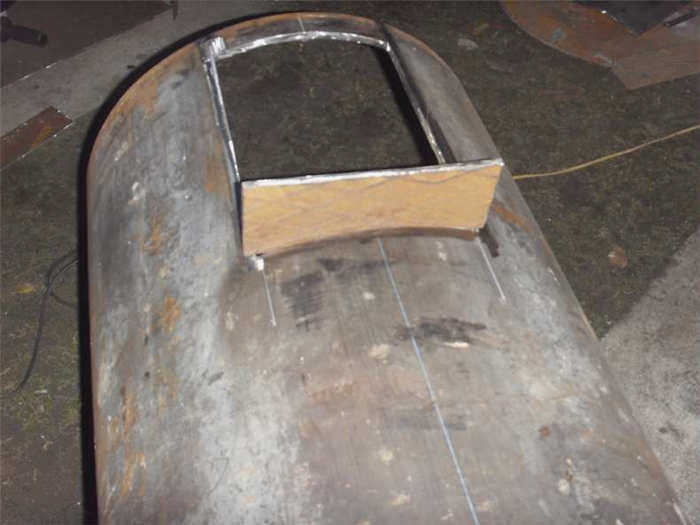

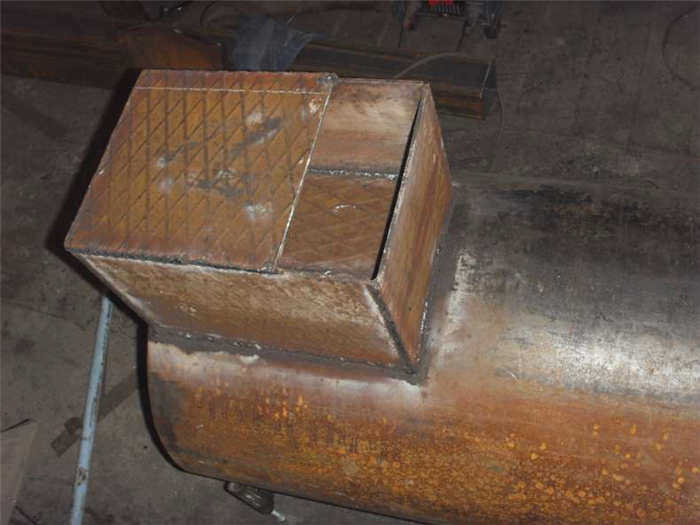

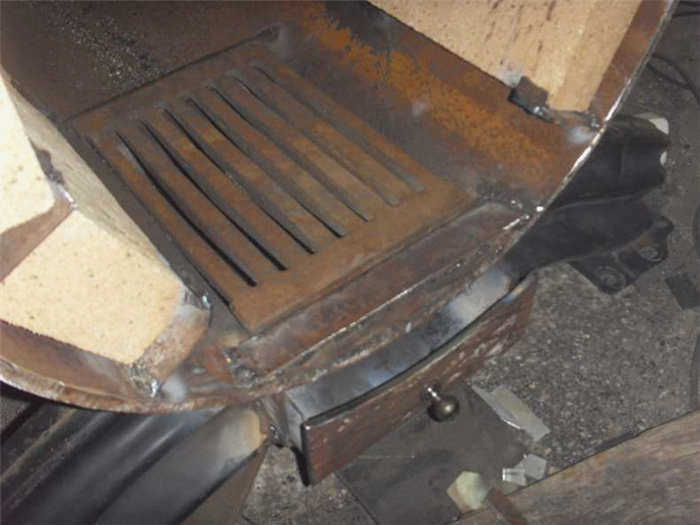

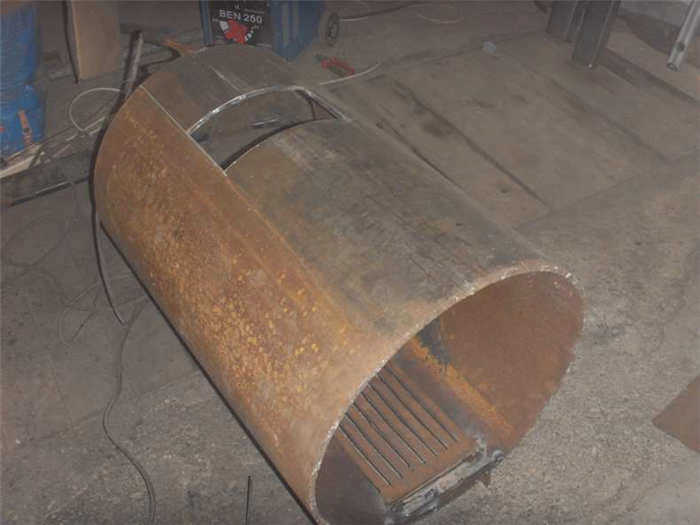

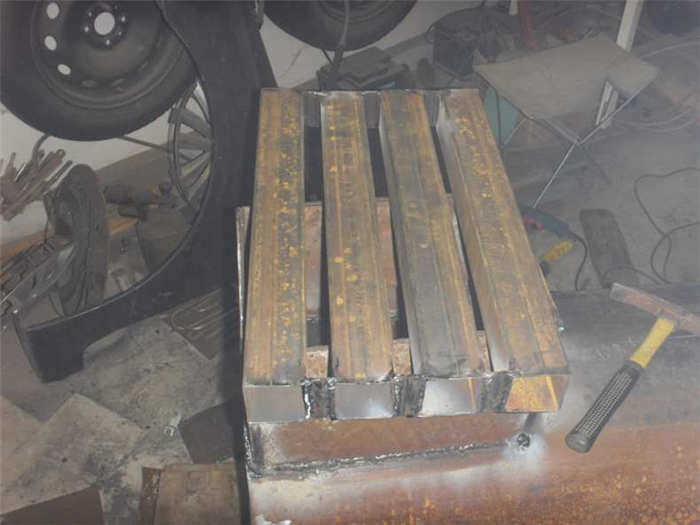

Внизу вырезаем отверстие длиной 335 мм и шириной 180 мм, это будет наша колосниковая решетка, и привариваем прут или железную полосу на расстоянии около 1 см друг от друга. Отдельно делаем коробку из железного листа размером 2-3 мм:
- 600х140 мм, 2 шт.
- 270х600 мм, 1 шт.
- 270×140 мм, 1 шт.
Свариваем коробку, удаляем шлак.

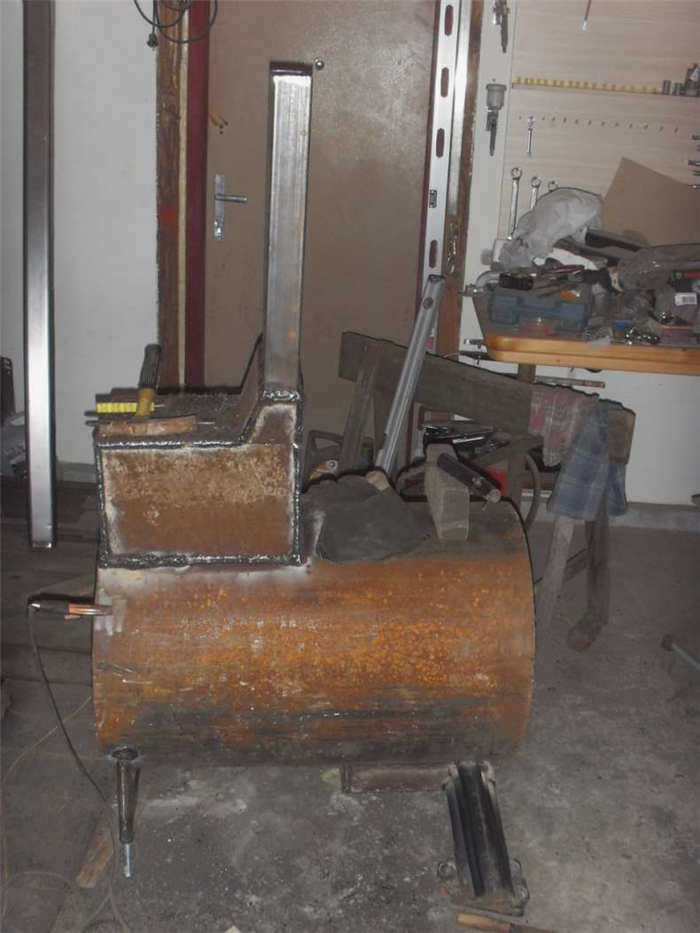

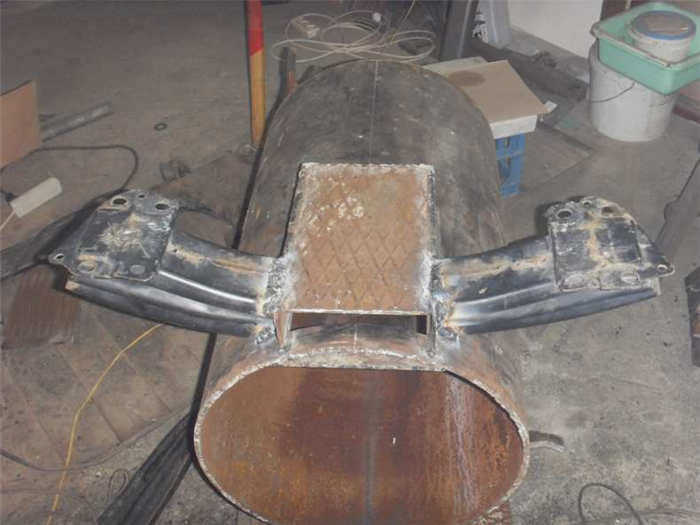

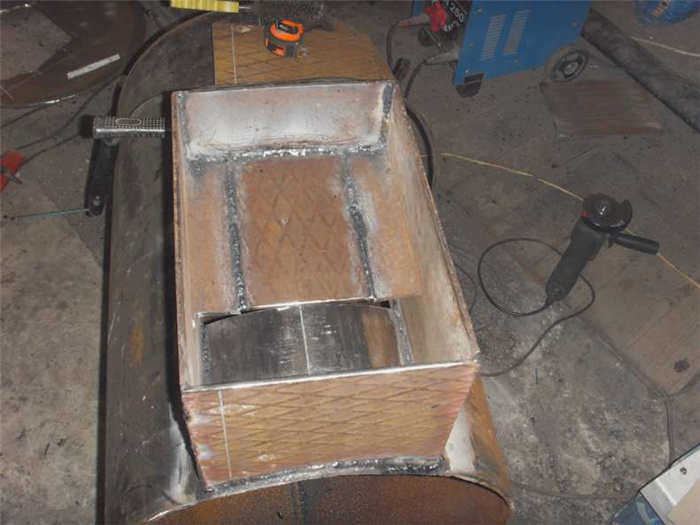

Привариваем к ней дверь и пока откладываем эту деталь в сторону. Поработаем с трубой 525, нам нужно вырезать торцевые заглушки, боковины с обеих сторон.
- Диаметр трубы 525, деление на 2 дает 262,5 мм.
- С помощью компаса отмеряем 262,5, рисуем 2 окружности, хотя можно и проще. Кладем нашу деталь (трубу 525) на лист и просто обводим ее.
Если необходимо скопировать более одной детали, всегда копируйте с оригинала, а не с их готовых копий, так как при этом теряется точность размеров. Если вы разметили и вырезали деталь, лучше измерить и сделать еще одну, чем копировать ее.
Установка

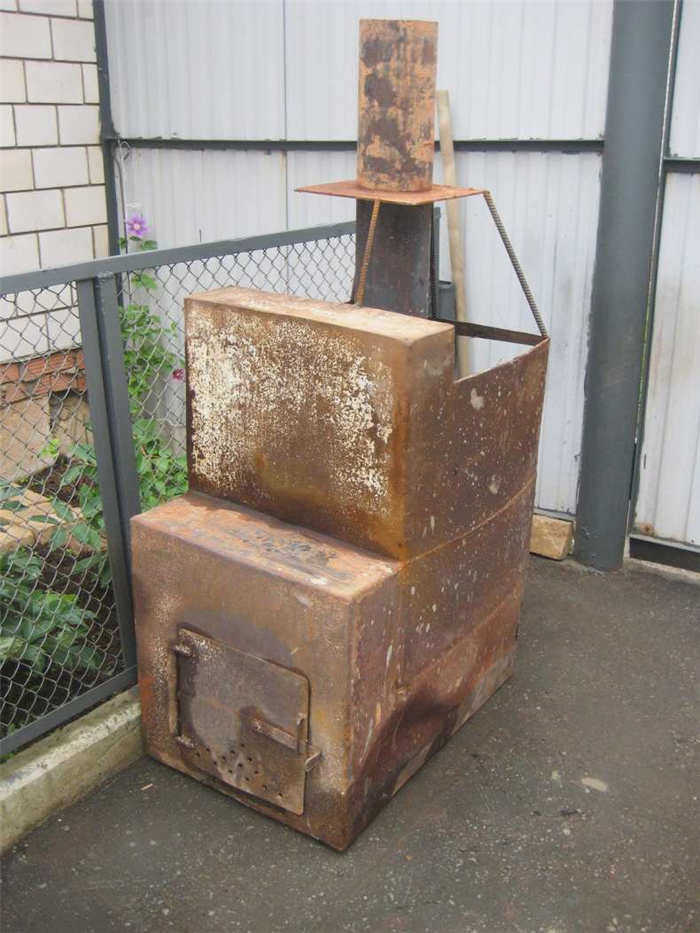

Чтобы установить металлическую банную печь, начните с подготовки места для нее. Она весит меньше кирпичной и не требует фундамента, но более опасна из-за высоких температур, вызванных постоянным горением дров.
Площадь, которую необходимо подготовить для установки плиты, как минимум в два раза больше, чем площадь, занимаемая самой плитой, и состоит из нескольких слоев, расположенных снизу вверх:
- асбестовое покрытие;
- нержавеющая сталь;
- шестисантиметрового жаропрочного кирпича;
Есть и другой вариант:
- Выкопайте неглубокую траншею, сохраняя те же пропорции по площади поверхности;
- заполнить ее песком, щебнем, трамбовкой;
- Залейте цементный раствор, подождите, пока он затвердеет;
- Уложите войлок в качестве теплоизоляции;
- Проверьте уровень плоскости. Лучше иметь небольшой уклон в сторону слива;
- Уложите два ряда красного кирпича.
Во избежание пожара не ставьте банную плиту ближе одного метра к стенам и легковоспламеняющимся предметам. Стены вокруг плиты оштукатуривают, обкладывают кирпичом, покрывают железным листом или миноритом, отделяют место для хранения дров. Если очаг вынесен за пределы парилки, то проем также защищают от возгорания негорючими материалами.
При строительстве сауны необходимо учитывать расположение отверстия дымохода. Образование перегибов в дымоходе приведет к отложению сажи в таких частях дымохода, что уменьшит тягу банной печи. Если невозможно избежать таких участков в дымоходе, должна быть предусмотрена возможность демонтажа этого участка для очистки.
Дымовой канал должен быть выполнен из двойной стенки, заполненной базальтовой ватой. В качестве изоляции можно использовать квадратный бак для воды, установленный в потолке.
Каменку следует заполнить базальтом, речными или морскими камнями, габбро-диабазом, талькохлоритом, порфиритами, дунитом, белым кварцем, малиновым кварцитом. Лучше выбирать камни плоской формы и класть их в каменку на край. Не используйте камни с красными прожилками или включениями (например, железа), которые при окислении могут вызвать повреждения.
Полезные советы
Если каменка начинает дымить после того, как она нагрелась, причиной может быть плохая тяга. Чтобы проверить это, возьмите лист бумаги, подожгите его и положите рядом с очагом. Если пламя не достигает плиты, можно приступать к ремонту. Очистить дымоход очень просто – разберите его и с помощью металлического совка, метелки и веника удалите всю грязь и сажу. Рекомендуется чистить дымоход раз в год в летний сезон, чтобы не обнаружить досадную проблему в неожиданное время – в 30-градусный мороз или когда друзья придут попариться. Если труба дымохода заржавела или прогорела, замените пришедшую в негодность часть.
Еще одной причиной неисправности плиты и дымохода (если плита дымит) может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр дымохода составляет не менее 110 мм, а его высота – три метра.
Чугунная банная плита прослужит дольше без капитального ремонта, если за ней регулярно ухаживать: очищать от сажи и периодически покрывать термостойкой эмалью.
Желаем вам хорошего пара!
О том, как сделать металлическую банную печь своими руками, смотрите в видеоролике ниже.
