Как сделать кирпичную дровяную печь в гараже своими руками?
Настоящему автолюбителю часто приходится проводить много времени в гараже. Это становится настоящей проблемой, когда в холодные дни в гараже практически невозможно проводить различные работы из-за низкой температуры. Выход из этой ситуации очень прост – кладка дровяной печи для гаража своими руками.
Складной
Средний гараж на одну машину быстро нагревается из-за своего небольшого объема. В среднем гараж посещают примерно два раза в день, а то и реже, а значит, система отопления не должна требовать постоянного обслуживания.
Кирпичная печь в гараже сможет обеспечивать тепло до тех пор, пока дрова не прогорят, после чего она будет медленно остывать, что является очень удобным и комфортным способом длительного поддержания тепла в гараже. В качестве топлива для плиты подходит сухая древесина. Сгорая, угли долгое время передают тепло стенкам устройства и всему помещению.
Пример дровяной кирпичной печи для гаража
Пошаговая инструкция по изготовлению печи
Материалы и их количество
Количество материалов, необходимых для строительства кирпичной печи в гараже, будет зависеть от планируемого размера печи. Для строительства печи среднего размера, которая поместится в гараже средних размеров, вам понадобятся:
- Кирпичи (290 штук);
- Дверца для плиты размером 250 x 180 мм (1 штука);
- Решетка размером 240 на 250 мм (1 штука);
- Пепловая дверца 130 на 130 мм (1 штука);
- Жалюзийная дверца 130 на 130 мм (3 штуки);
- Чугунная плита 720 на 290 мм (1 штука).
Какой тип кирпича необходим?
Для строительства дровяной печи в гараже можно использовать обычный красный облицовочный кирпич. Однако для строительства очага используется только огнеупорный кирпич.
Силикатный кирпич нельзя использовать для строительства банной печи из-за разрушения его компонентов при высоких температурах. Кирпичная кладка начинает крошиться, и весь процесс становится бесполезным.
Если вы хотите использовать печь в течение длительного времени, используйте только шамотный кирпич.
Необходимые инструменты
Для изготовления собственной кирпичной печи вам понадобятся следующие инструменты:
- Кельма;
- Кирпичный молоток;
- Раствор;
- Крепежная веревка;
- Кирпичные укладчики;
- Отвес;
- Строительный уровень;
- Принцип;
- Растворная лопата.
Фундамент и необходим ли он?
Необходимость фундамента для кирпичной печи основывается на приблизительном весе самой печи. Если банная плита весит менее 500 кг, то вполне можно обойтись без фундамента, если пол покрыт армированной стяжкой. Для печи средних размеров необходим отдельный фундамент (модель кирпичной печи, описанная в этой статье, больше этого веса), так как она будет весить более 500 кг.
Где разместить банную плиту в гараже?

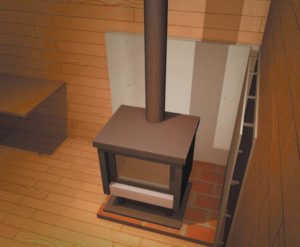

Выбирая оптимальное место для установки печи в гараже, остановите свой выбор на месте в углу гаража, предпочтительно на противоположной от двери стороне. Такое расположение позволит более эффективно обогревать всю площадь гаража и не даст ему быстро остыть при открывании двери.
В целях безопасности дымовая труба, проходящая вдоль стены, должна располагаться на расстоянии не менее 0,5 метра от стены.
Если стена в гараже деревянная, это расстояние следует увеличить до одного метра, а дерево защитить любым огнеупорным материалом.
При установке рядом с дверью установленная плита должна находиться на расстоянии не менее 1 метра от двери для обеспечения безопасности, если обшивка сделана из дерева.
Как правильно установить банную плиту в гараже?
После выбора места и перед установкой защитите основание от случайного падения углей, подложив под банную плиту стальной лист или соорудив кирпичный фундамент. Если пол залит бетоном, то банную плиту можно установить на него.

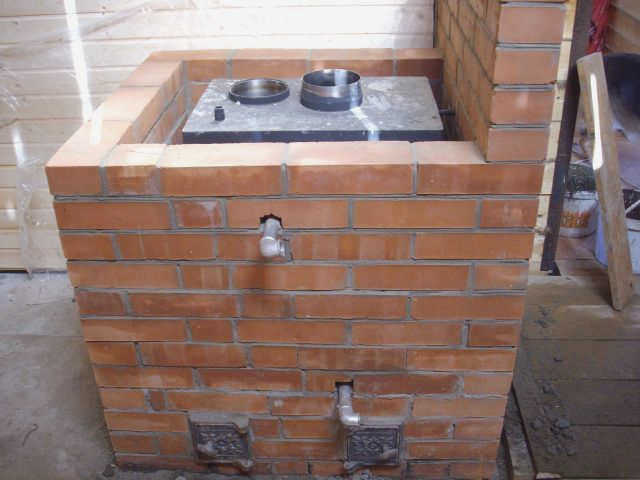

Чтобы продлить время теплоотдачи и одновременно повысить безопасность, вокруг каменки следует возвести стены из красного кирпича. Это продлевает время работы печи и заставляет ее медленнее остывать, поэтому тепло может выделяться после полного сгорания топлива. Этот метод в основном используется для плит квадратной формы; для плит круглой формы используются радиаторные панели вокруг корпуса.
Рассмотрим подробнее, как правильно установить плиту в гараже:

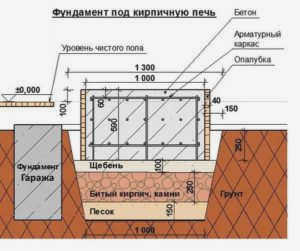

- После того как место установки определено, необходимо подготовить фундамент для установки; вес стальных плит не велик, но фундамент должен быть достаточно прочным. Для места установки выбирается грунт на глубину 40-50 сантиметров, а размеры рассчитываются исходя из размеров самой плиты (на 15-20 сантиметров шире).
- Затем вырытая яма засыпается подушкой из песка и щебня и хорошо утрамбовывается.

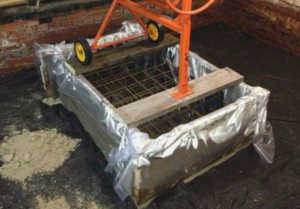

- Затем сооружается деревянная опалубка и прочно закрепляется.

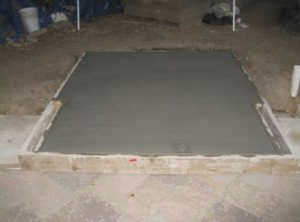

- Затем готовится цементно-песчаный раствор с щебнем и бетонируется.
- После застывания основания необходимо установить банную плиту в соответствии с приведенными расчетами.
- При необходимости вокруг плиты следует сделать защитный экран.

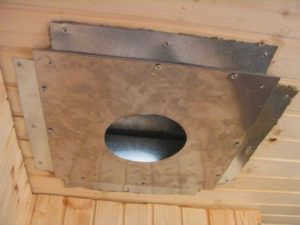

- В зависимости от условий необходимо сделать отверстие для дымохода в стене или в крыше.
- Последним шагом в установке банной плиты является монтаж дымохода (см. ниже).
Изготовление печи для гаража из старых колесных дисков
Этот способ довольно популярен среди водителей, так как старые ненужные колесные диски можно найти на любом складе или в гаражном кооперативе. Несомненным преимуществом таких конструкций является большая толщина металла в автомобильных дисках, такая конструкция долго не прогорит и прослужит владельцу долгие годы.

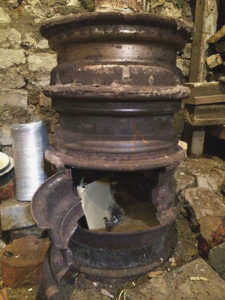

Ниже представлено фото гаражной печи из колесных дисков, сделанной своими руками:
Материалы
В работу пойдут только диски солидного диаметра, например, от грузовиков или спецтехники с большими колесами – тракторов, грейдеров и т.д. Как сделать печь для гаража из колесных дисков и что для этого нужно:
- Два-три автомобильных обода. Лучше использовать штампованные диски, так как они сделаны из более толстого металла. Не используйте обода из легких сплавов с алюминиевыми деталями, так как они расплавятся во время использования.
- Уголки или швеллеры для ножек, 4 или 6 штук длиной 25-30 сантиметров.
- Петли для дверей.
- Винты и гайки.
- Листовой металл толщиной от 4 до 5 миллиметров.
- Два круга с диаметром края обода (для дна и крыши).
- Патрубок диаметром 125-150 миллиметров для выхода дымохода.
- Круглая решетка для колосника.
Инструменты
Инструменты для плит с круглой решеткой аналогичны инструментам для плит с дымоходом, но есть и различия. Приводится список инструментов, необходимых для сборки:
- Электросварщик;
- Газовая горелка (если есть), но можно обойтись и без нее;
- Угловая шлифовальная машина или углошлифовальный станок;
- Электрическая дрель;
- Ручная ножовка;
- Молоток или ударный молоток;
- Набор напильников;
- Плоскогубцы или клещи;
- Разметочные инструменты – линейка, перфоратор, маркер;
- Уровень;
- Рулетка;
- Кисть.
Применение
Металлическая гаражная плита своими руками – отличный и экономичный вариант для автовладельцев. Материал для нее можно взять буквально "под ногами". В ход могут пойти старые баллоны, колесные диски, трубы и листы железа. Однако для того, чтобы плита прослужила своему владельцу долгие годы, следует использовать только качественный и толстый металл.
Любые заводские и бытовые плиты требуют обязательного соблюдения правил техники безопасности при работе с ними. Следует помнить, что угарный газ является опасным и невидимым убийцей, поэтому особое внимание при работе с такими приборами следует уделять вентиляции и герметизации стыков. При работе с собственной плитой следует надевать средства индивидуальной защиты, а пробную растопку проводить только на улице.

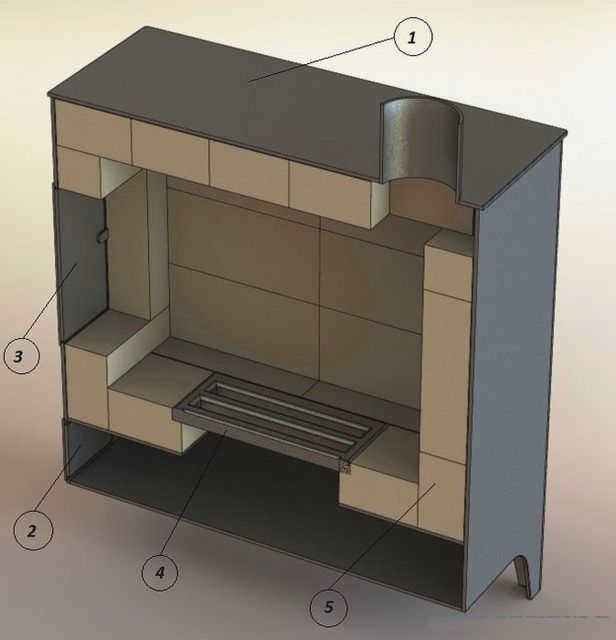

Плита с кирпичной и металлической облицовкой
В каминах этого типа используются два основных материала – металл и шамотный кирпич, который выдерживает температуру до 950 ÷ 1000 градусов. Такая печь очень долговечна и экономична в эксплуатации благодаря продуманной конструкции.
Материалы для строительства
Для печи необходимы следующие материалы:
- Стальной лист толщиной не менее 3 ÷ 4 мм.
- Примерный размер стального листа: 40×40×3.
- Шамотный кирпич.
- Колосниковая решетка.
- Дымовая труба.
Подготовка металлических деталей

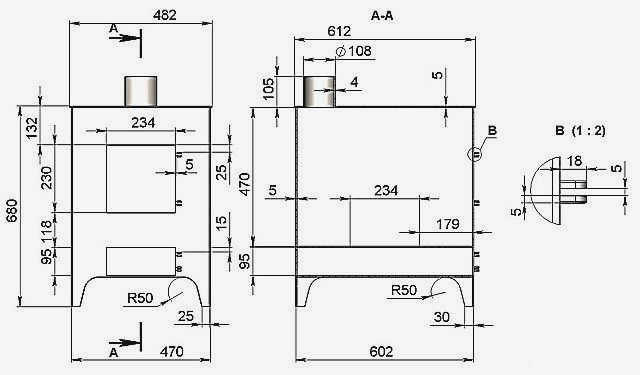

В соответствии с чертежом все детали будущей плиты изображаются на металлическом листе, а затем вырезаются с помощью шлифовальной машины, газового резака, плазмореза или сварочного аппарата. Используйте линейку, транспортир, компас и мел, чтобы перенести чертеж на металл.

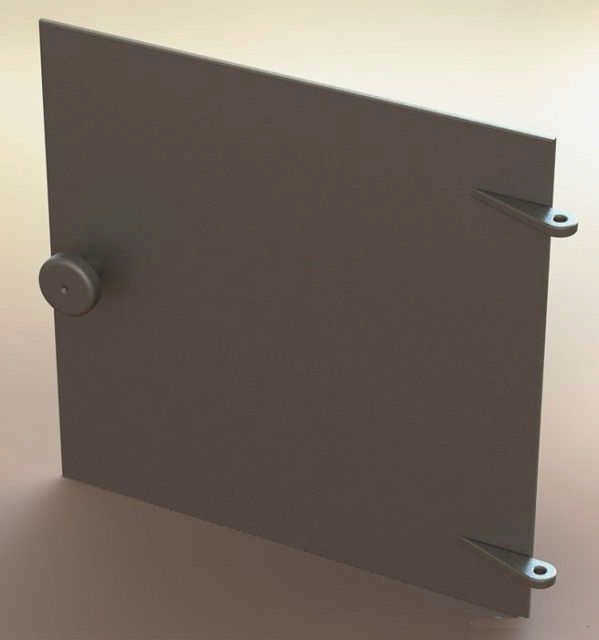

На листах разметьте две боковые панели, нижнюю плоскость, верхнюю грелку, а также переднюю и заднюю панели.

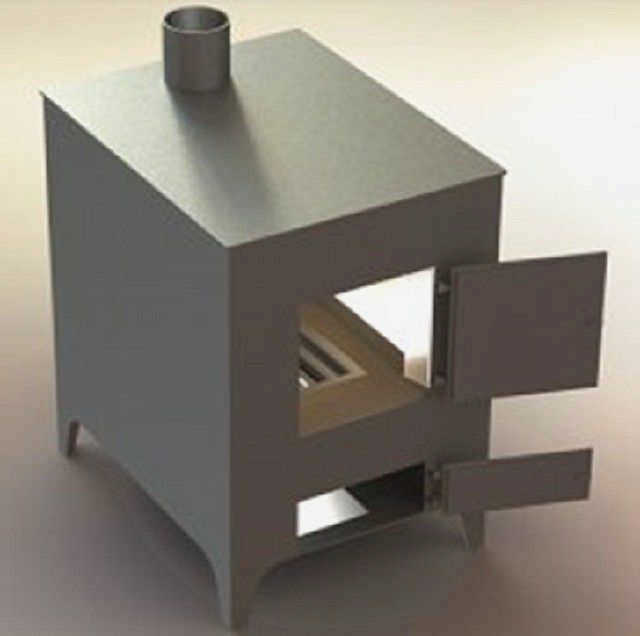

На передней панели разметьте и вырежьте очаг и зольник. Форма ножек также может быть вырезана во всех стенах одновременно.
В верхней панели вырезается круглое отверстие для дымохода.
Чугунная плита с кирпичной облицовкой

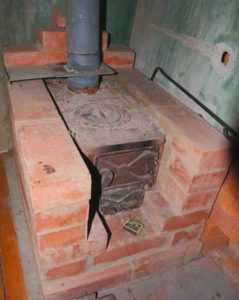

Для увеличения теплоотдачи и повышения эффективности использования топлива обычные чугунные плиты с чугунным очагом часто облицовывают кирпичом. Это особенно актуально для металлических варочных панелей, поскольку они сильно нагреваются и могут стать причиной серьезных ожогов.
Кирпич также используется для ограждения плит, установленных в других жилых помещениях, так как хорошо сделанная стена выглядит очень эстетично.

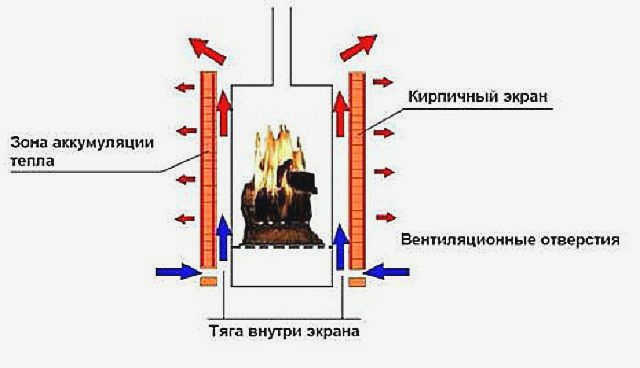

На рисунке показана циркуляция воздуха вокруг чугунной плиты, обложенной кирпичом. Сильный конвективный поток горячего воздуха помогает очень быстро нагреть все помещение.
Поскольку плита уже установлена, фундамент заливать не нужно, что значительно облегчает работу. Не возникнет проблем и с раствором, так как сухие смеси для приготовления жаропрочного раствора, с помощью которого можно крепить кирпичи, продаются в специализированных магазинах. Остается только подготовить территорию вокруг здания и приступить к работе.
Укладка кирпичей вокруг металлической облицовки
- При укладке основного первого ряда один кирпич должен быть вровень с другим, так как это позволит выровнять всю стену. Лучше всего выполнять этот процесс насухо и при необходимости подгонять ряд до идеального уровня с помощью клиньев. Для этого можно использовать старую керамическую плитку или другой жесткий, негорючий и не впитывающий влагу материал.
- Убедившись, что первый ряд высох, можно готовить раствор и укладывать на него кирпичи, подложив под них выравнивающие элементы.
- Первый ряд следует укладывать вплотную к металлической поверхности. Кирпичи должны лежать не вдоль боковой стены печи, а перпендикулярно ей. Это создает ровное, жесткое основание для остальной части стены – своего рода фундамент.
- Затем следует отметить первый ряд, так как остальные ряды укладываются не вплотную к металлической поверхности плиты, а на расстоянии от 50 до 100 мм друг от друга. При несоблюдении этого правила кирпичи будут плохо прогреваться, и эффект длительного тепла не будет достигнут, что является основной причиной, по которой технологическое мероприятие должно быть выполнено в первую очередь.
