Канализация на даче своими руками схема

Может иметь различную конструкцию:

Строительство дренажного колодца: популярные конструктивные схемы + разбивка по правилам определения глубины

Строительство локальной очистной станции может обеспечить качественную переработку и фильтрацию сточных вод до состояния технической воды. Однако такая автономная организация сточных вод стоит недешево.

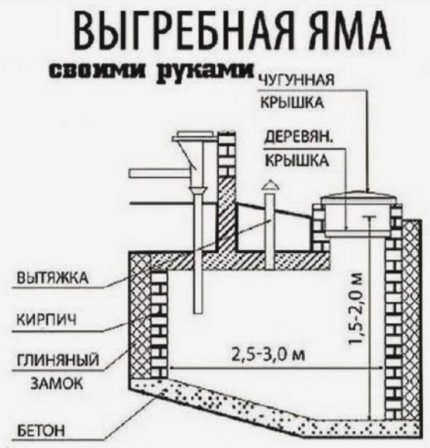

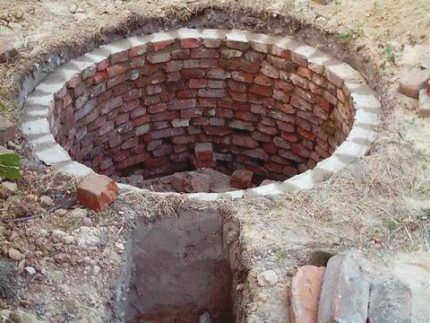

Альтернативным решением для загородных или дачных домов является строительство выгребной ямы своими руками. Существует несколько вариантов самодельных выгребных ям, различающихся по материалам и функциональности. Какой из них лучше? Давайте попробуем разобраться в этом.

В этой статье описаны популярные схемы выгребных ям, а также пошаговые инструкции по их строительству. Практические советы помогут вам сделать правильный выбор и организовать отвод сточных вод самостоятельно.

Канализационный колодец – часть автономной канализационной системы

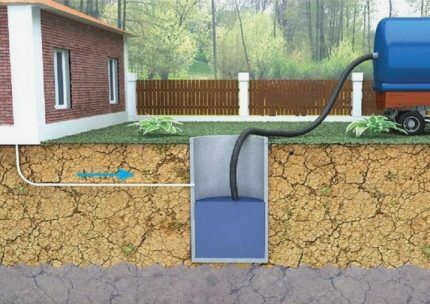

Для сбора бытовых отходов требуется резервуар, который необходимо регулярно опорожнять с помощью специального оборудования. Обычно это большой резервуар или сооружение, зарытое в землю.

Размер и форма септика могут быть разными, но определенные элементы должны присутствовать во всех конструкциях:

• резервуарРезервуар, емкость которого соответствует потребностям домовладельца;
• переливное отверстиеВсе стоки отводятся в резервуар;
• сервисный люкЛюк для осмотра и обслуживания;
• вентиляционная трубакоторая отводит вредные газы на безопасное расстояние от резервуара.

Вентиляцией часто пренебрегают, оставляя отверстие или щель, через которую поступает воздух, или даже полностью закрывая люк. Это ошибка: неприятный запах газов в определенных концентрациях также опасен.

Существуют еще уличные птичьи туалеты, которые полностью заменяют садовые стоки: они одновременно являются и уборной, и вместилищем для пищевых отходов.

Тот, кто испытывает дискомфорт от ходьбы по утренней прохладе, уже давно установил полноценную канализационную систему. Она включает в себя подключение к унитазам, раковинам, ваннам или душевым кабинам и трубу, соединяющую точки в доме с близлежащей заглубленной цистерной.

Минимальный "набор" для регулярной уборки и обслуживания дома – это унитаз + душ + кухонная раковина. Таким образом, внутренняя водопроводная система соединяет санитарные узлы.

Внешняя часть системы – это труба, идущая от стены дома к бачку. Прямая и относительно короткая труба (но не короче 5 метров согласно нормам СНиП) идеально подходит для транспортировки сточных вод.

Типы канализационных систем в частных домах

Все дома, расположенные в частном секторе, условно делятся на две категории:

1. Дома с возможностью подключения к муниципальной (центральной) сети. В большинстве случаев это наилучший вариант, характеризующийся длительным сроком службы и отсутствием проблем с обслуживанием, незапланированными расходами и контролем качества воды.
2. Дома, где подключение к централизованной системе невозможно. Отсутствие доступа к муниципальной сети – не повод жертвовать комфортом. В таких условиях организация канализационной системы в частном доме сводится к автономному варианту, при котором очистка воды и удаление отходов происходит в локально установленных очистных сооружениях.

Автономная система канализации включает в себя

• Внутренняя канализацияВнутренняя канализация отвечает за сбор сточных вод и их транспортировку наружу. Она включает в себя систему внутренней канализации (систему труб), а также санитарно-техническое оборудование и приборы.
• Внешняя канализационная система. Ее составляющими являются внешние трубы и очистное сооружение (септик или автономная станция очистки сточных вод).

Помимо индивидуальных решений, жители бунгало могут совместно установить и обслуживать один большой септик, в который будут собираться сточные воды от 4-6 и более домов. В некоторых случаях может потребоваться и канализационная насосная станция.

Наиболее подходящий (по производительности) тип индивидуального очистного оборудования выбирается с учетом нескольких факторов:

• сезонность проживания в данном доме
• интенсивность потребления воды
• размер участка, тип и структура почвы
• уровень грунтовых вод;
• климатические условия местности.

Описание видео

Узнайте больше о станции биологической очистки Greenlos Aqua из этого видео:

• дом без ванны/джакузи – подойдут легкие (компрессорные очистные сооружения аэрируемого типа);
• живете круглый год – Aero (очистные сооружения аэрационного типа для домов и небольшой коммерческой недвижимости);
• если вы любите встречать гостей – Profi (биологические очистные сооружения для крупной недвижимости, обеспечивающие максимальную очистку).

Первым шагом в установке канализационной системы является составление предварительного проекта.

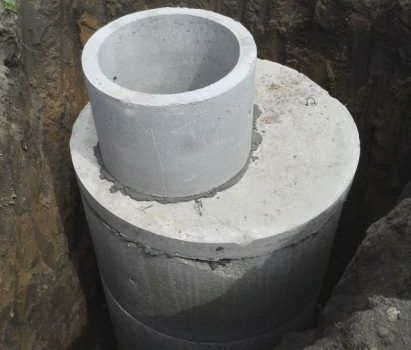

Схема канализации из бетонных колец

Бетонные кольцевые канализации изготавливаются по различным схемам. Конкретный тип зависит от сезонности проживания, интенсивности использования, финансовых возможностей приобретения дополнительного оборудования и несения эксплуатационных расходов.

Можно выделить следующие варианты:

1. Накопительный септик. За этим названием скрывается простой септик с водонепроницаемым дном и стенками. Утечка – обязательное требование, несоблюдение которого, согласно Административному кодексу РФ, считается порчей. Когда сточные воды заполняют резервуар, вызывается ассенизаторская машина.

Чем меньше пропускная способность и выше интенсивность точек, подключенных к канализационной системе, тем чаще приходится вызывать машину. Поэтому часто устанавливают дренажную систему из бетонных колец.

Предостережение. Термин "септик" в данном случае употребляется не совсем корректно, так как по определению это очистное сооружение с перетоком сточных вод из камеры в камеру.

1. Анаэробный септик. Анаэробные септики – это двухкамерные, реже однокамерные септики, в которых сточные воды очищаются анаэробными бактериями (без доступа кислорода). Количество камер и их объем подбираются таким образом, чтобы на выходе из септика сточные воды были очищены на 65-75%. Очистка происходит в фильтрующих ("бездонных") колодцах, канавах или на полях с помощью аэробных бактерий (это называется "биологическая очистка"). Только после этого сточные воды можно сбрасывать в грунт. Эта система очень популярна среди владельцев сельских домов и дач из-за своей простоты и энергонезависимости. Недостатком системы является то, что песок и гравий в фильтрующих конструкциях необходимо периодически заменять, а также открывать фильтрующие конструкции и удалять использованный материал (хотя это делается нечасто).

Как работает канализационная система

Септики работают одинаково.

На первом этапе происходит первичное отделение сточных вод и их частичная очистка анаэробными бактериями. На втором этапе для окончательной очистки используются аэробные бактерии, и, чтобы снизить их нагрузку, первый этап часто "разбивают" на две фазы. В нашем случае для этого используются два бетонных кольцевых резервуара.

Читайте также:

Какие трубы лучше для наружной канализации – материалы и характеристики

Первый резервуар

Первый резервуар выполняет роль буферной емкости. К нему подсоединяется канализационная труба из дома, которая собирает сточные воды из туалетов, ванных комнат и кухонь. После запуска системы, в процессе накопления, сточные воды "бродят", а образующиеся газы вытесняют воздух из септика, что стимулирует быстрое размножение анаэробных бактерий. В результате их деятельности и под действием силы тяжести происходит первичное разделение сточных вод:

• тяжелые фракции опускаются на дно камеры;
• легкие фракции всплывают в виде пленки и нерастворенного остатка;
• Избыточные газы отводятся через вертикальный выпуск резервуара или через канализационную трубу внутри здания, или могут перемещаться через горизонтальный выпуск в соседнюю камеру;

• Жидкие очищенные стоки собираются внутри и переливаются в соседний резервуар.

Внимание! Тройник из пластиковой трубы устанавливается в качестве перелива, чтобы отсечь пленку и неразложившиеся отходы, плавающие сверху.

Второй резервуар

Работает по тому же принципу, что и первый, разделяя и очищая сточные воды. Здесь также тяжелые твердые частицы, которые не осели в первой камере, выпадают в осадок, а газообразные частицы выходят через вентиляцию наружу. Сточные воды становятся еще более "легкими" и через перелив попадают в фильтрующий колодец (поле, канаву) или в третий резервуар с биологически активным илом (аэробные бактерии).

Инструкции по созданию локальной системы

Единого плана установки автономной канализации не существует, но практически каждая система состоит из трех основных этапов – прокладка труб внутри дома с подключением сантехнических приборов, разводка внешней трубы и устройство септика (выгребной ямы).

Бывают исключения – например, не нужна внутренняя разводка, когда все санитарные приборы находятся снаружи (душ, туалет, умывальник). Рассмотрите полный вариант.

Проектирование с учетом стандартов

Половина успеха – это правильное проектирование, которое может быть выполнено двумя способами: самостоятельно или с помощью специалистов.

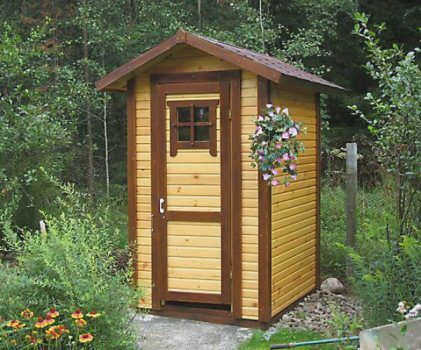

Первый способ хорош, когда на участке не планируется никаких крупных сооружений – септика, бассейна, поля фильтрации, фильтрующей скважины. Предположим, вы задумали построить туалет на улице, "скворечник", который также служит местом свалки бытовых отходов, а вместо полноценной раковины для мытья рук и посуды решили установить обычный умывальник.

Чтобы построить туалет на улице, достаточно вырыть яму, установить в ней герметичный бак, выбрать оптимальный дизайн конструкции и заключить договор на регулярный вывоз отходов.

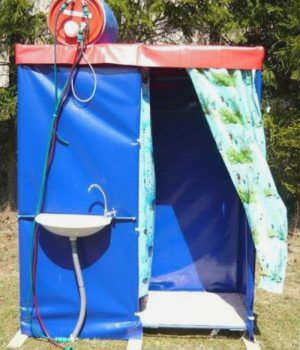

Как и летний душ, умывальник можно подключить к приподнятому пластиковому баку, который нагревается за счет солнечной энергии.

Если вы собираетесь делать сложные внутренние установки, устанавливать септик и прокладывать трубы от дома, сауны и летней кухни, лучше обратиться к инженеру, который составит надежный проект на основе планировки дома и ландшафтного дизайна.

В любом случае при строительстве ямы или септика следует руководствоваться нормами СанПиН, согласно которым расстояния от резервуара для отходов до ближайших объектов должны быть следующими:

В чем разница между септиком и резервуаром для отходов?

Многие люди задаются вопросом, как организовать эффективную систему канализации на своем дачном участке, чтобы сточные воды не только накапливались в септике, но и проходили частичную очистку. Единственный способ сделать визиты в очистные сооружения менее частыми – установить вместо выгребной ямы септик, будь то заводской или самодельный.

Стоит различать два типа септиков. Один действительно очищает воду до 68 – 97%, так как процесс очистки осуществляется анаэробными и аэробными бактериями. Наименьшую степень очистки обеспечивают системы, в которых сточные воды очищаются путем отстаивания и анаэробного воздействия.

Их дополняют фильтрующие колодцы, поля фильтрации и инфильтраторы, которые осуществляют очистку грунтовых вод после очистки сточных вод.

Если в работе септической системы участвуют аэробы, то вторая секция оснащается компрессором для подачи воздуха и специального заряда, необходимого для их плодотворной жизнедеятельности.

Их питательным раствором является очищенный осадок сточных вод, который переливается во второй отсек. Системы аэробной очистки производят максимально очищенную воду, которую можно сбрасывать на землю или в почву без дополнительной обработки.

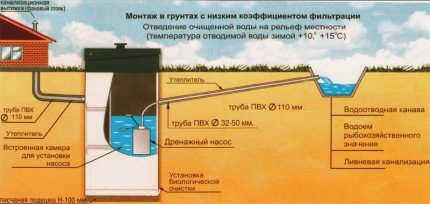

После "очистительных процедур" в отсеке жидкость поступает в фильтрующий колодец, поле фильтрации или перекачивается насосами в канаву.

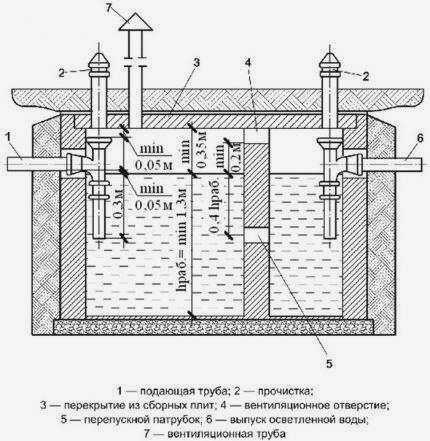

Второй тип – двухкамерный отстойник, в котором первая камера также используется для разделения фракций, а вторая – для фильтрации осветленной воды. Первый резервуар очищается с той же регулярностью, что и септик для удаления сточных вод, второй резервуар очищается реже. Обычно это включает в себя замену гравийного фильтра, который заменяет дно.

Обратите внимание, что в септике со временем образуется активный ил, который затем можно использовать в качестве удобрения. Содержимое выгребной ямы также можно использовать, но при одном условии: если соблюдается технология переработки торфа.
