Канализация в бане своими руками пошаговое руководство

Септики продаются в виде готовых блоков. Объем резервуара зависит от количества возможных гостей в бане. Для большой семьи из 6-7 человек средняя вместимость резервуара должна составлять не менее 1,5 м3 в сутки.

Дренаж в сауне своими руками

Д., вечный эксперт сайта, реальный, а не абстрактный (в отличие от других ресурсов) человек.

Современная баня во многом отличается от тех, в которых люди мылись каких-то 20 лет назад. Изменилось многое. Основные отличия – это другой дизайн пола, металлические плиты и появление многофункциональной зоны отдыха, отделенной от прихожей стеной. Раковины, стиральные машины и, в некоторых случаях, унитазы были установлены в этом помещении. Соответственно, возникают совершенно иные требования к дренажу. Более строгие правила для дренажных систем не означают, что вы не можете установить их самостоятельно. Просто следуйте инструкциям.

Требования к дренажной системе в сауне

Требования к дренажной системе в сауне, естественно, относятся и к зданиям с экстремальными требованиями. Поэтому к дренажной системе предъявляются строгие требования:

• она должна справляться со всеми типами стоков, включая использование верхнего ведра с холодной водой;
• необходим клапан для предотвращения запаха. Сифон должен быть установлен таким образом, чтобы он мог замерзнуть после процедуры купания зимой;
• все участки слива, кроме сливного поддона, должны быть свободны от воды после процедуры мытья. В противном случае существует вероятность его замерзания. Что произойдет в таком случае, вероятно, не требует объяснений;
• Трубы в земле должны быть проложены ниже точки промерзания грунта – пластик лопается на морозе, а прокладка чугунных труб обойдется в копеечку;
• Вся конструкция должна быть изготовлена из прочных материалов и деталей – замена будет трудоемкой и дорогой;
• Сливной или напольный трап должен быть легко доступен.

Выбор правильного слива – пошаговое руководство

Перед проведением сантехнических работ в ванной комнате необходимо знать, какой тип сантехнического оборудования вам понадобится. Если речь идет о системе внутреннего водоотвода, то она должна выполнять следующие функции. Давайте рассмотрим их.

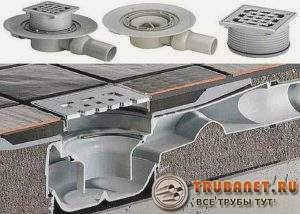

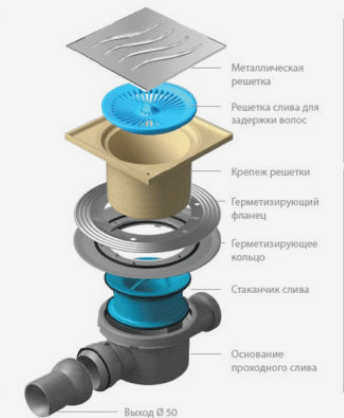

В парной – единственным сантехническим оборудованием в этом отделении является слив, через который использованная вода с пола собирается к месту слива и поступает в дренажную трубу через сифон. Сам слив должен быть закрыт плотной сеткой, чтобы улавливать любой мусор – например, от веников.

Слив должен быть оснащен сифоном для создания герметичности.

Непременным атрибутом сауны является душевая комната. Это помещение не имеет никаких особенностей, достаточно установить такую же лестницу, как и для парной.
Традиционно в бане принято пить чай. Перед едой необходимо мыть руки, для этого в комнате отдыха есть умывальник. Умывальник должен быть соединен с внутренней дренажной системой с помощью сифона.

В современных банях люди подолгу пьют чай, ведут тихие беседы или смотрят телевизор. В такой обстановке туалет просто необходим – контраст с наружным устройством просто слишком велик. Установка и подключение канализационной системы в сауне с туалетом ничем не отличается от установки бытовой техники в квартире.

Обычно в сауне также устанавливают прачечную.

Это означает, что в бане имеются все типы сточных вод, которые необходимо отводить. Следовательно, подход к выбору типа дренажной системы также полностью стандартен.

Рекомендации по проектированию дренажной системы

Основой для этого является проект здания – бани – с указанием расположения санитарных узлов. Умелый проектировщик заранее расположит их все последовательно, чтобы упростить монтаж и минимизировать расходы. Последовательность действий может быть следующей:

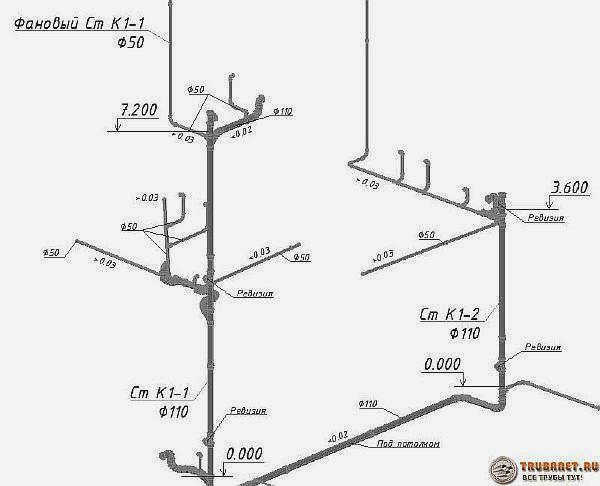

• Создайте графическое изображение системы слива ванны, включая размеры каждого компонента внутренней сантехнической системы.
• Обеспечить сифонное соединение для каждого сантехнического прибора, чтобы создать сифон; в этой статье этот момент рассматривается более подробно.

• Перед подключением к стояку устанавливается ревизия.

Когда система отходит от исходных точек, размеры труб можно корректировать только в сторону увеличения:

• В качестве слива от раковины можно использовать трубу диаметром 40 мм;
• Из душевой кабины через слив лучше всего проложить сточную трубу диаметром 50 мм;
• Труба внешнего слива должна быть диаметром 100 мм. То же самое относится и к участкам, соединяющим отдельные секции многоступенчатого септика.
• В месте соединения сточной трубы и стояка должен быть предусмотрен воздушный клапан, чтобы предотвратить разрушение водяного уплотнения в сифонах. Установка сливной трубы в большинстве случаев неприемлема.
• Наружные сливные трубы сауны должны быть изолированы греющим кабелем. В этом случае в систему будет поступать теплый воздух, предотвращая повреждение керамических фитингов от мороза. Поэтому нежелательно устанавливать сливную трубу бани, через которую будет выходить воздух.

В остальном конструкция системы слива ванны ничем не отличается от обычной системы слива.

Типы дренажных систем для бани

Перед тем как сделать дренажную систему для бани, необходимо определить тип дренажной системы, которая будет использоваться. Если в здании имеются различные помещения, то в них будут присутствовать все типы сточных вод. Однако для отвода сточных вод следует установить единую дренажную систему.

Безнапорная канализация

В самотечной канализации все трубы прокладываются под уклоном. Оптимальный уклон составляет 2-3°. Меньший уклон приведет к тому, что часть сточных вод останется в системе. Следовательно, может произойти засорение. Если уклон превышает 3°, жидкость будет быстро течь по трубам и не успеет удалить все твердые фракции сточных вод.

При строительстве безнапорной канализации всегда устанавливается канализационный стояк. Он выполняет функцию вентиляции. Безнапорная канализационная система обычно устанавливается в районах, где нет значительных возвышенностей и т.д. В противном случае приходится проводить большое количество земляных работ.

Напорная канализационная сеть

Этот тип канализационной системы устанавливается в тех случаях, когда невозможно проложить трубы с одним уклоном. Причиной этого могут быть грунтовые условия и/или здания. При создании напорных систем используются поверхностные и погружные фекальные насосы. Вместо них используются специальные маломощные насосные станции. Их обычно устанавливают вблизи санитарных узлов.

Для справки! В конструкцию фекальных насосов и станций входит измельчитель, способный дробить твердые компоненты фекалий.

Санитарная система под давлением часто устанавливается в купальнях, расположенных ниже уровня земли. В этом случае такая система меньше засоряется благодаря принудительному движению жидкости.

При строительстве внутренних дренажных систем нельзя перекрывать систему дренажных труб, так как это уменьшит поток жидкостей.

Система дренажных труб должна быть спроектирована в соответствии со структурным проектом. Дренажная система устанавливается до завершения строительных работ.

Установка дренажной системы во время строительства сауны

Установка системы упрощается, если здание с самого начала было правильно спроектировано. В этом случае все отверстия, необходимые для прокладки труб, создаются во время строительства сауны. Их наличие снижает трудозатраты при монтаже дренажной системы.

Установка дренажной системы во время строительства бани также повышает качество монтажа инженерных коммуникаций. Трубы можно проложить с необходимым уклоном во время строительства здания. Это означает, что ничто не мешает уложить их правильно, даже используя цементную смесь, приготовленную на месте или поставляемую в готовом виде.

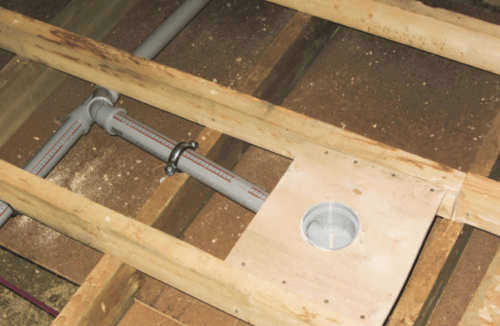

При строительстве сауны монтаж дренажной системы начинается с нижних секций. При необходимости трубы укладываются внутри строительной конструкции. Их не только заполняют цементно-песчаным раствором, но и закрывают съемными панелями.

Читайте также:
Устройство и эксплуатация вакуумного канализационного клапана

Прокладка дренажной системы в сборной бане

Если баня эксплуатируется уже давно и планируется капитальный ремонт, то одним из этапов будет прокладка новой дренажной системы. Специалисты по монтажу выполнят только тот проект, который будет разработан специально для конкретного здания с учетом его существующих особенностей. В то же время прилагаются все усилия для того, чтобы новая канализационная система вписалась в структуру.

Описание видео

Установка канализационного колодца:

Фильтрация грунта

Это оптимальная дренажная система, которая может использоваться в качестве полноценного санитарного узла для всего здания. Сточные воды по наклонным трубам поступают в септик, где очищаются и распределяются по нескольким трубопроводам. По ним она поступает на огород для организации полива или хранится в подготовленном резервуаре. В некоторых конструкциях отфильтрованная жидкость просто выливается в землю и впитывается.

Преимущества системы грунтовых вод:

• автономность, не требуется специального обслуживания;
• отфильтрованная часть воды может поступать из разных источников, то есть не только из бани (здесь можно подключить дом);
• септик имеет высокую степень очистки, поэтому его можно использовать не только для серых стоков, но и для черных.

Недостатки:

• Для установки септика требуется большой участок земли; целесообразно спланировать расположение труб заранее, на начальных этапах строительства парной;
• Для создания глубокой ямы требуется специальная техника, с помощью которой выкапывается котлован.

Как установить систему шаг за шагом:

1. Сначала устанавливается септик. Достаточно глубины от 1,2 до 2,5 метров.

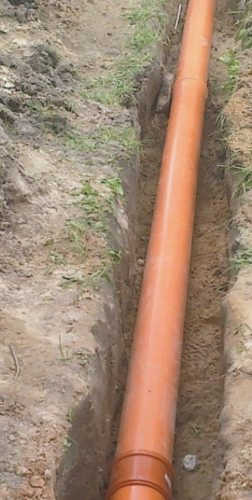

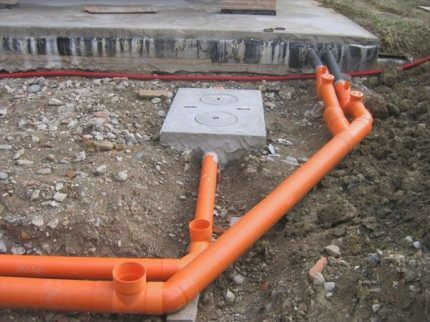

2. Далее устанавливается канализационная труба. Она укладывается в траншею на таком расстоянии, чтобы почва не промерзала.
3. Установите дренажные трубы. Они имеют перфорацию по всей длине. Ближе к концу трубы отверстия меньше.
4. Подготовьте траншеи. Для этого на их дно насыпают 10 см песка или смеси песка и гравия.
5. Трубы укладываются в траншеи с обязательным уклоном.
6. В некоторых случаях, связанных с особенностями почвы, трубы оборачивают геотекстилем.
7. Их покрывают дополнительным слоем гравия, а затем засыпают грунтом.
8. Для обеспечения доступа воздуха вентиляционные трубы устанавливаются рядом с концами труб и закрываются, чтобы предотвратить попадание посторонних предметов.

Как сделать слив в общую дренажную систему

Если рядом с планируемой сауной есть дренажная система, можно подсоединить дренажную трубу непосредственно к ней. Этот вариант отлично подходит для тех, кто задается вопросом, как сделать слив в сауне для использования зимой. Дополнительная очистка фильтра не потребуется, а количество людей, которые могут пользоваться сауной, не ограничено.

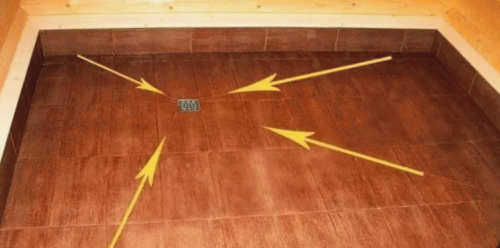

Работы проводятся и на начальных этапах строительства. Дренажный желоб устанавливается в самой низкой точке пола.

Перед установкой дренажной трубы в основную дренажную систему требуется разрешение. Для этого необходимо получить разрешение в коммунальной компании:

• Договор с планировочным бюро, которое проектировало дренажную систему. Эта организация должна быть сертифицирована и иметь разрешение на проведение монтажных работ.
• Согласие соседей на перенос установки в общую дренажную систему.

На объекте должна быть предусмотрена смотровая яма, чтобы обеспечить прямой доступ к трубам в случае аварии.

Слив для ванны: варианты установки

Можно выделить три варианта слива:

1. Заподлицо с полом. Так обычно делается в помещении бани, где вода отводится через щели между деревянными половицами и стекает либо в дренажное отверстие в бетонном полу, соединенное с дренажной трубой или дренажным колодцем, либо непосредственно в землю. Также рекомендуется обычный плиточный пол с уклоном в сторону дренажного отверстия в мойке.

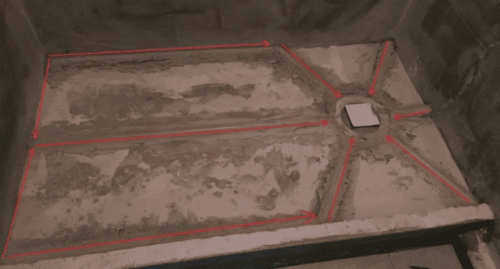

2. Пол без протечек. Используя сплошной деревянный пол или бетонный пол, можно сделать дренаж из поддона с последующей дренажной системой.
3. Комбинированная конструкция следует использовать только в небольших зданиях.

Мнение эксперта:

Редактор категории "Строительство" на сайте Stroyday.ru. Специалист по инженерным и дренажным системам.

Выбор зависит от типа фундамента, системы теплоизоляции и наличия поглотителя запахов. Для небольшой бани и моечной лучше всего подойдет двухэтажное строение. Это особенно актуально, если здание строится на свайном фундаменте или сваях. Если сауна не отдельно стоящая, а является пристройкой к дому, то устанавливается незатапливаемый пол со сливом. В этом случае вода должна отводиться в ту же дренажную систему, что и в доме.

Преимущества фальшпола и способы монтажа

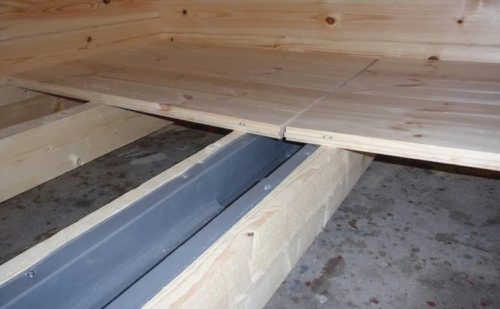

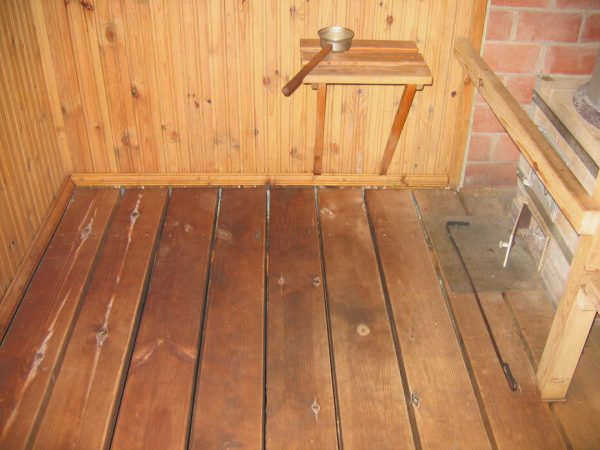

Фальшпол – это традиционная конструкция бани с деревянным полом. Верхний пол устанавливается таким образом, чтобы между досками оставался зазор в 1 см. Вода не задерживается на полу и стекает через щели. Под досками вода может стекать в септик или прямо в землю.

Расположение септика

Мнение эксперта:

Stroyday.ru Главный редактор. Инженер.

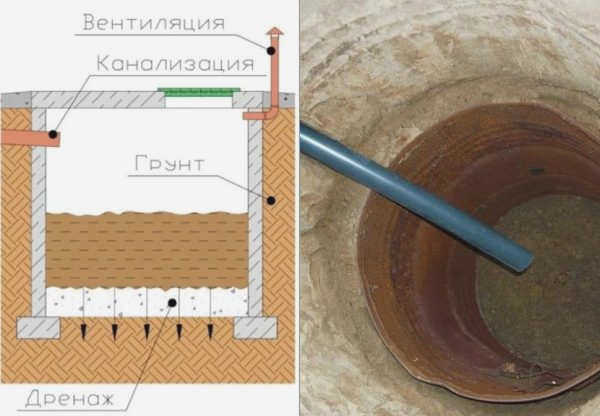

Вода отводится по трубе либо в землю через слив в подвале, либо в септик. Она может быть сделана из старых покрышек или бетонных колец. Чтобы труба не замерзала зимой, ее необходимо утеплить. Септик с бетонным кольцом – это простая бюджетная конструкция. Кольца устанавливаются на почвенное основание, дно не бетонируется, чтобы вода попадала в грунт.

Выбирают оптимальный вариант устройства слива в бане, исходя из особенностей конструкции, типа фундамента и способа дальнейшего отвода воды.
