Дизельная печь: применение, типы и варианты конструкции, схемы, как сделать такую печь

60 900 просмотров, 0 обсуждений

By Колесников Юрий Федорович, инженер-теплоэнергетик*.

При использовании материалов (цитат, фотографий) обязательно указание источника.

Дизельное топливо (дизель, дизельное топливо, дизельное масло; просто – дизель) имеет высокое соотношение теплотворной способности к стоимости и транспортабельности, а его пожароопасность ближе к растительным маслам и тяжелым нефтепродуктам, чем к легким. По этой причине дизельная плита обычно используется в тех случаях, когда местное топливо недоступно или невозможно достать. Еще одним преимуществом дизельной плиты является то, что она быстро выходит на полную мощность без подзарядки. Фактически, дизельная плита – это единственный энергонезависимый способ быстро обогреть неотапливаемое, очень холодное помещение.

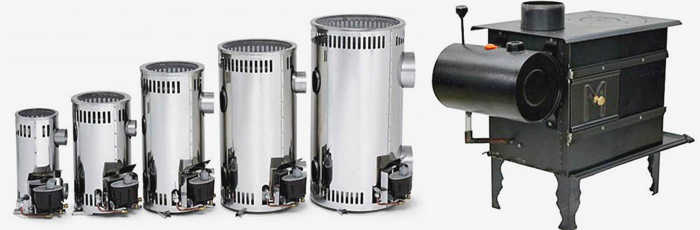

Промышленные дизельные плиты

Однако для того, чтобы самостоятельно сделать относительно безопасную дизельную плиту, нужно быть гораздо более осторожным и грамотным, чем при работе с тяжелым топливом, например, отработанным маслом. По летучести (скорости испарения) дизельное топливо ближе к легким нефтепродуктам. Дизельное топливо ни в коем случае нельзя сжигать в безнапорной горелке (попросту – в ванне) с дроссельным регулированием подачи воздуха, как масло: топливо может вскипеть всей массой и вызвать взрыв.

Авторы популярных в Рунете учебников на эту тему, похоже, больше копируют друг друга, чем разбираются в теплотехнике. Абсурдность ошибок распространяется и на некую "медицинскую горелку" (. ). Медицинскую горелку можно (но не обязательно) сделать резервуаром для питания плиты с поддоном. Но что такое "медицинская горелка", если кто и знает, что это такое, то только не медики. В этой статье описано, что можно и как сделать плиту на дизельном топливе своими руками.

О безопасности

Даже "правильная" самодельная дизельная плита невозможна с точки зрения пожарных норм – ППБ категорически запрещает использование бытовых нагревательных приборов на жидком и газообразном топливе. Само наличие такого прибора в доме делает все страховки от пожара, взрыва и отравления летучими веществами недействительными, и владелец, а возможно, и производитель, несет ответственность за любые последствия несчастного случая, вызванного плитой. Поэтому задача изготовления бытовой дизельной плиты сводится к чисто техническим мерам по обеспечению ее безопасности; формальная сторона – исключительно на ваш страх и риск.

Более конкретно следует упомянуть о дизельных испарениях. Они не только вонючи, но и токсичны, канцерогенны и даже впитываются в старый бетон. Следовательно, для жилых помещений, продовольственных складов, теплиц, животноводческих и птицеводческих помещений однозначно подходит только дизельный обогреватель промышленного производства, сертифицированный для таких условий эксплуатации, а не стационарный для временного использования.

Стационарные масляные отопительные агрегаты для одного дома производятся и могут производиться самостоятельно – см. выше. Но в этом случае они должны быть двухконтурными, т.е. передавать тепло от сгорания топлива теплоносителю и находиться в негорючей пристройке с отдельным, т.е. с улицы, вход.

Отличия и характеристики

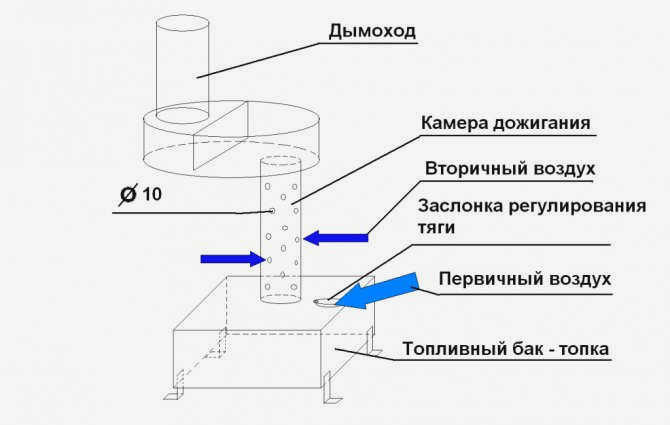

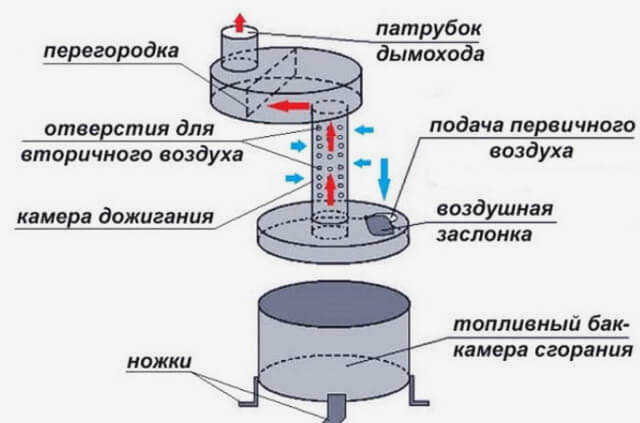

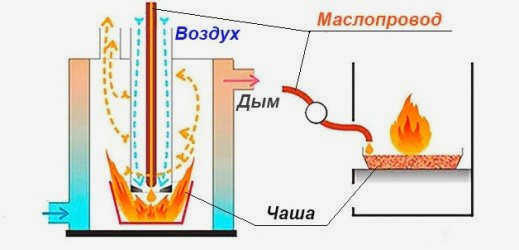

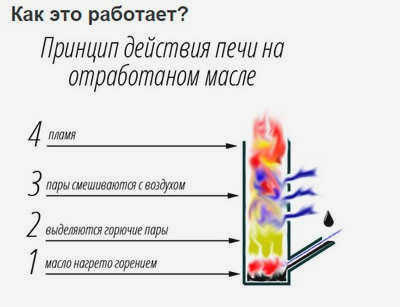

Основным отличием масляного обогревателя от ТЭНа является наличие перфорированной трубы внутри ТЭНа, через которую подается воздух для горения. Через масляный канал сливается отработанное масло, которое затем капает в бак для сгорания. Нагрев осуществляется с помощью топливопровода, проложенного в дожигателе. Такая плита работает либо за счет тяги в дымоходе, либо за счет вентилятора, который увеличивает теплоотдачу без увеличения расхода топлива. На рисунке показано, как работает капельная плита:

Поскольку топливо поступает в чашу небольшими порциями, а трубка с отверстиями находится в чугунном корпусе, капельную плиту можно считать достаточно безопасным в эксплуатации устройством. Кроме того, она имеет ряд неоспоримых преимуществ:

• В час расходуется не более 1,5 литров топлива.
• В масло можно добавлять антифриз или воду
• Топливо сгорает эффективно, о чем свидетельствует бездымная эффективность
• Отсутствие специальных требований к высоте дымохода для принудительной циркуляции воздуха
• Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавить к стандартной конструкции дополнительные элементы для повышения безопасности или переоборудовать ее в котел. Также можно сварить плиту с циркуляцией воды в виде змеевика, чтобы тепло направлялось одновременно на несколько регистров.

Метод "сделай сам

Что вам понадобится

Для изготовления собственной варочной плиты можно использовать практически любой материал: листовой металл и газовый баллон или старую стальную бочку или трубу диаметром 200 мм. Самое главное, чтобы толщина стенок была не менее 3-5 мм, иначе корпус может деформироваться во время нагрева.

Лучше всего использовать газовый баллон, так как он достаточно прочен, чтобы выдержать высокое давление и температуру.

Строительные материалы

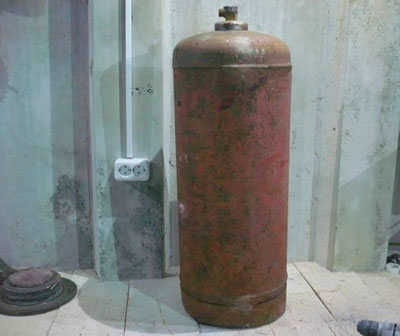

• Газовый баллон. Допускается использование бывшего в употреблении баллона с неповрежденным корпусом без повреждений и деформаций.
• Стальная труба диаметром 100 мм с минимальной толщиной стенки 3,5 мм. Потребуется труба длиной не менее 2 м, так как она будет использоваться для корпуса теплообменника, горелки и дымохода.
• 50 мм равнобедренный металлический уголок длиной чуть более метра – из него будут изготовлены кронштейн, скобы и другие мелкие детали.
• Стальной лист толщиной 4 мм. Приблизительно 0,5 м² потребуется для покрытия нижней части столешницы и дна поддона для сбора капель.
• Чугунное автомобильное колесо, подходящее для вставки в баллон.
• Стандартный фреоновый баллон. Используемый баллон должен иметь рабочий игольчатый клапан – для использования в качестве резервного топливного бака.
• Для подачи топлива будет использоваться шланг диаметром 1⁄2 дюйма.
• Клеммы.
• Металлическая гидравлическая труба длиной 0,5 м для отвода отходов внутри печи.
• Полудюймовый гидравлический клапан.
• Петли и защелка для дверцы топки.

Из чего делают каплесборники

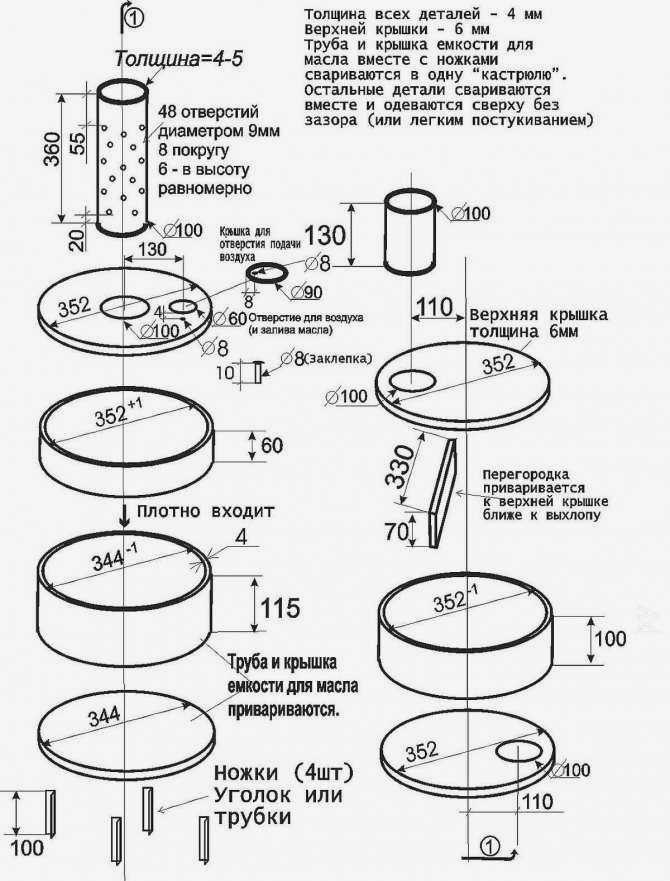

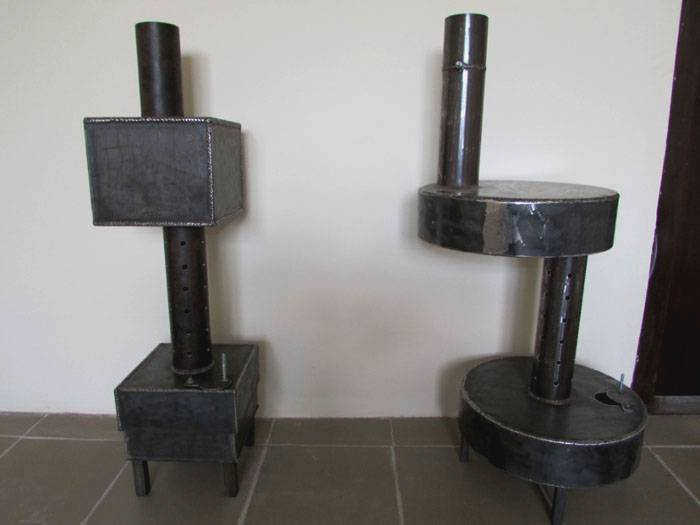

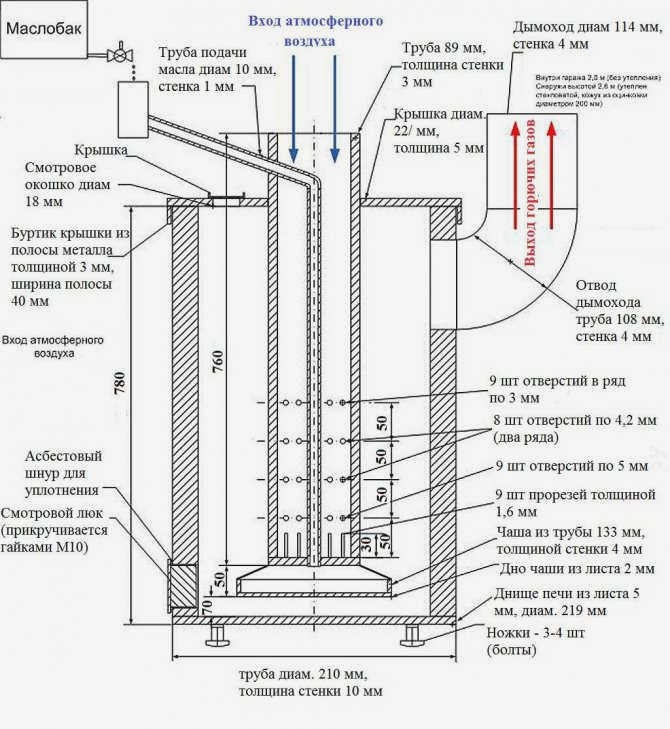

Благодаря простоте конструкции этого типа устройства, вы можете самостоятельно изготовить каплесборник для отработанного масла, используя лист железа, газовый баллон и использованную бочку. Единственное требование к ним – толщина стенок не менее 4 миллиметров, иначе корпус будет провисать во время работы. Проверенный чертеж печки-землянки с газовым баллоном поможет вам быстро и правильно ее соорудить.

Самый простой и надежный способ – сделать его из газового баллона, так как это прочный корпус, способный выдержать высокое давление и высокую температуру.

Кроме того, это подходящий размер для устройства, способного обогреть гараж, мастерскую или небольшой дом. Если сварка выполнена аккуратно, она будет безопасной и легко поддаваться очистке и нагреву.

Отличия и функции

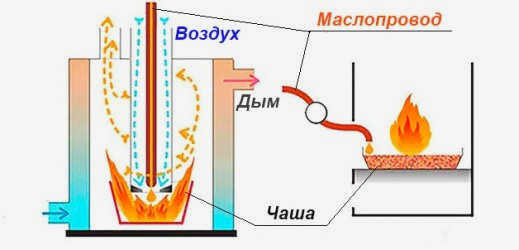

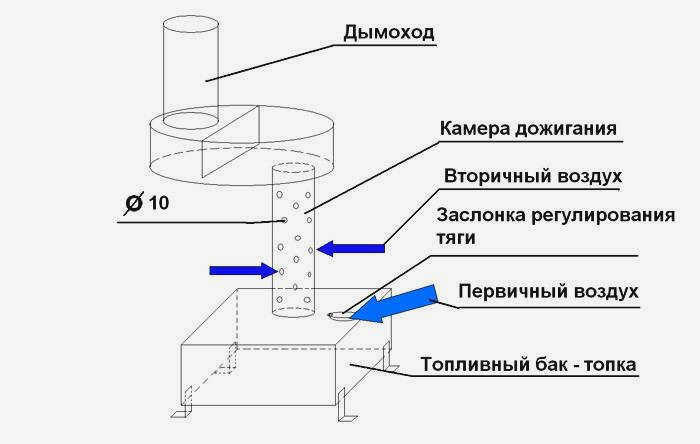

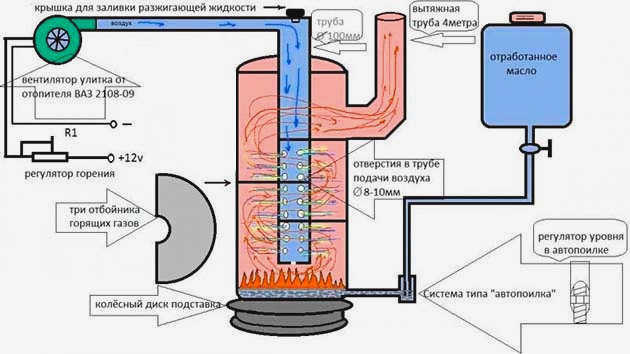

Основное отличие капельного нагревателя от аналогичных нагревателей отработанного масла заключается в том, что внутри топливной камеры имеется перфорированная труба, через которую подается воздух для горения. По маслопроводу подается отработанное масло, которое затем капает в камеру сгорания. Предварительный подогрев осуществляется с помощью топливной трубы, подведенной к дожигателю. Такая плита работает либо за счет тяги в дымоходе, либо с помощью вентилятора, что увеличивает теплоотдачу без увеличения расхода топлива. На рисунке показано, как работает капельная плита:

Поскольку топливо поступает в чашу небольшими порциями, а трубка с отверстиями находится в чугунном корпусе, капельную плиту можно считать достаточно безопасным в эксплуатации устройством. Кроме того, она имеет ряд неоспоримых преимуществ:

• В час расходуется не более 1,5 литров топлива.
• В масло можно добавлять антифриз или воду.
• Топливо сгорает эффективно, о чем свидетельствует бездымный внешний дым
• Нет специальных требований к высоте дымохода для принудительной вентиляции
• Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавить к стандартной конструкции дополнительный элемент для повышения безопасности или переоборудовать ее в котел. Также можно сварить плиту со змеевиком для циркуляции воды, чтобы тепло одновременно поступало на несколько регистров.

Из чего она может быть изготовлена?

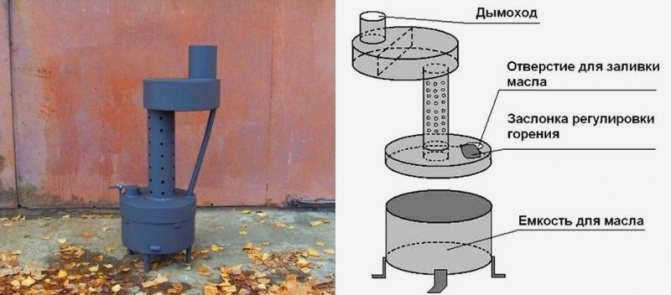

Простота конструкции означает, что ваша собственная плита для капания отработанного масла может быть изготовлена практически из любого материала, например, из листового металла, старой бочки или газового баллона. Единственное условие – стенки не должны быть тоньше 4 мм, иначе корпус сломается.Единственное условие – стенки не должны быть тоньше 4 мм, иначе при нагревании корпус будет поврежден.

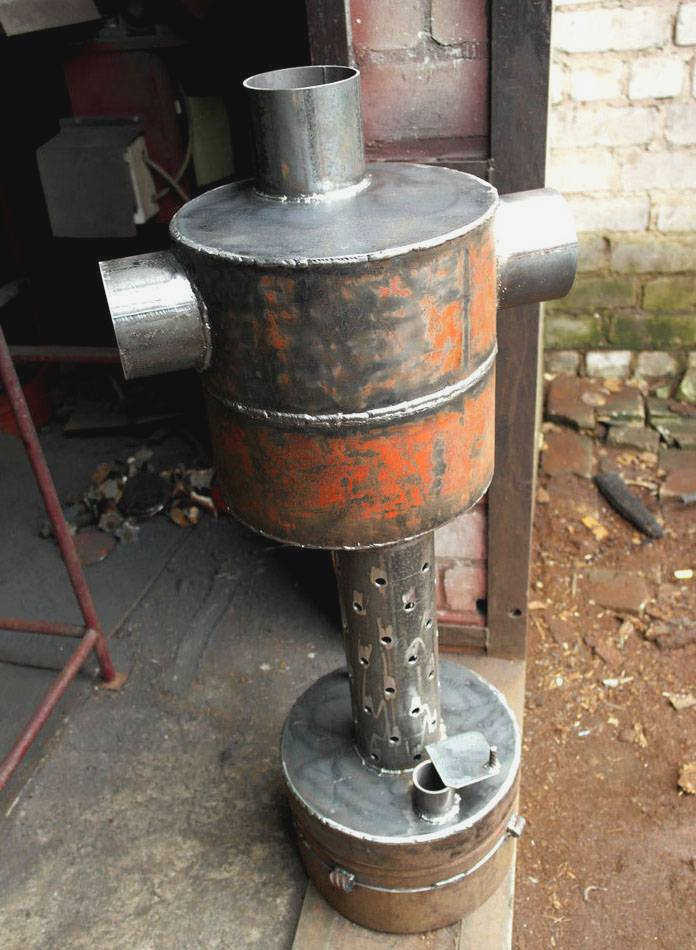

Простой и надежный способ – сделать собственную плиту из газового баллона. Его корпус прочен и устойчив к высокому давлению и нагреву, а размер подходит для плиты, способной обогреть гараж, мастерскую или небольшой частный дом. Она безопасна, легко чистится, легко нагревается и безопасна в использовании, если все делать аккуратно. Вы можете увидеть, как работает плита, на видео.

Смотрите видео: плита из отходов

Необходимые материалы

Чтобы построить плиту на отработанном масле, вам понадобятся:
• 50-литровый газовый баллон – бывший в употреблении, но без повреждений корпуса;
• Металлическая труба Ø100 с толщиной стенки не менее 3,5 м – около двух метров;
• Металлический уголок 40-50 мм для теплообменника, опор и других мелких деталей;
• Стальной лист 4 мм, также можно использовать подходящие обрезки;
• Чугунный тормозной диск от автомобиля;
• Использованный стандартный фреоновый баллон с рабочим игольчатым клапаном;
• ½" металлическая труба – примерно полметра;
• Шланг подходящего диаметра для установки на ½" трубку и суппорты;
• ½" шаровой клапан;
• Дверные петли и защелка дверцы топки.

Для воздушного теплообменника также потребуется канальный вентилятор и труба подходящего диаметра. Можно использовать гофрированную трубу или аксессуары для дымохода.

Освещение и эксплуатация

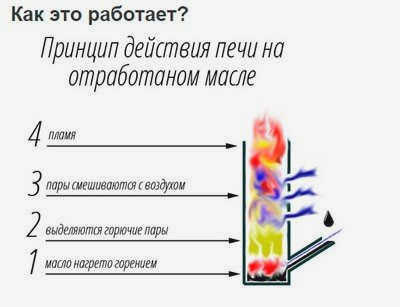

Зажечь калорифер с холодной регенерацией непросто. Пары масла горят только тогда, когда они горячие. Их нужно поджигать другим топливом – бензином или спиртом. Их наливают тонким слоем на масло в кастрюле и поджигают.

Сгорая, они нагревают верхний слой отработанного масла, масло испаряется, и нагреватель включается. Затем необходимо открыть клапан на шланге подачи масла и отрегулировать подачу масла в печь. Чтобы остановить печь, просто закройте клапан. Подача топлива прекращается, и как только масло в чаше выгорает, печь гаснет.

Плита очищается от сажи и копоти путем бросания в дымоход металлических скребков или мелкого гравия. Гравий собьет сажу со стенок дымохода, и она попадет в камеру плиты. Откройте дверцу и выметите сажу щеткой. Затем снимите поддон для сбора капель и очистите его от нагара, сажи, песка и другого мусора.

При правильной эксплуатации и соблюдении правил пожарной безопасности газовый баллонный нагреватель может прослужить много лет. Не рекомендуется устанавливать его в жилом помещении из-за неприятного запаха, сопровождающего горение отходов, но можно установить его в котельной и подключить водяной контур. В этом случае печь можно использовать для отопления отдельно стоящего дома.
