Капельник на крыше: зачем он нужен, принципы строительства и монтажа
Основное назначение крыши – защищать дом и его стены от влаги. Наверняка вы знаете, что многое в этом вопросе зависит от формы крыши и кровельного материала.
Казалось бы, все просто: чем круче крыша и чем она герметичнее, тем больше вероятность того, что дождь и тающий снег будут попадать только на землю. Однако вода обладает определенными физическими свойствами, которые не позволяют ей так просто покинуть кровлю. Первое – она обволакивает материал и остается в виде капель на горизонтальной поверхности внизу. Даже если покрытие очень гладкое! Оттуда влага попадает в деревянные стропила, что чревато различными проблемами.
Особенно проблемным местом в этом отношении является свес крыши. Одним из важнейших аксессуаров, решающих эту проблему, являются свесы крыши различных форм и типов. Вы хотели бы узнать больше?

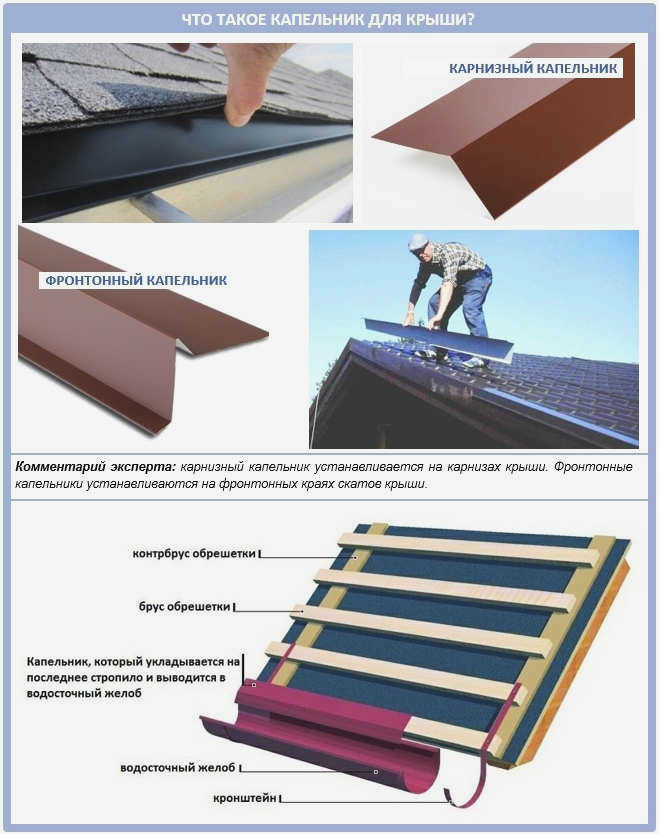

Что такое типичный капельный колпачок?
Карнизный свес часто также называют карнизным окладом и карнизным фартуком, чем он, собственно, и является.
Давайте рассмотрим, чем отличаются эти компоненты:
Карнизный свес предназначен для защиты нижней обрешетки от влаги и направления воды в водосток, по которому также стекает гидроизоляционный материал. Обычно это зависит от типа системы отвода дождевой воды и дизайнерских идей.
Такая обрешетка также различается по конфигурации: она бывает стандартной формы или изначально выполнена под карнизный свес.

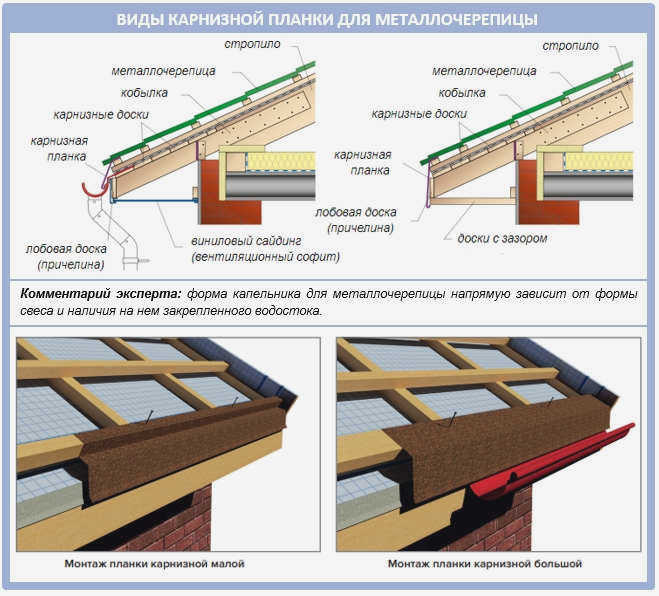

Карнизный молдинг и карнизная доска
Карнизный молдинг и карнизная доска – два, казалось бы, похожих элемента. Их часто путают или пренебрегают установкой одного из них. Однако их функции и местоположение различны. Капельный колпачок устанавливается непосредственно под основным кровельным покрытием и используется для отвода дождевой воды и талого снега с наружной поверхности крыши. Капельный колпачок в основном используется для отвода конденсата из-под кровли.
Фото: pinterest.com
Из-за их, казалось бы, близкого назначения часто возникает путаница: даже в каталогах магазинов DIY и инструкциях по монтажу кровли под капельным колпачком часто понимается карнизный свес или их система одновременно. Проблемы начинаются, когда на этапе монтажа отказываются устанавливать один из этих компонентов, часто капельник, оставляя только карнизную планку.
Андрей КогутТехник отдела "Скатные крыши и кровли" компании ТЕХНОНИКОЛЬ:
– В этом случае вода будет стекать по краю карниза, попадать на обрешетку, фронтальную опалубку и затем на фасад. Влажный деревянный пол – это бомба замедленного действия. Рано или поздно разрушительное воздействие влаги станет очевидным: гниение, плесень, промокшая изоляция и, как следствие, потеря энергоэффективности. .
Виды плесени
Фото: pinterest.com

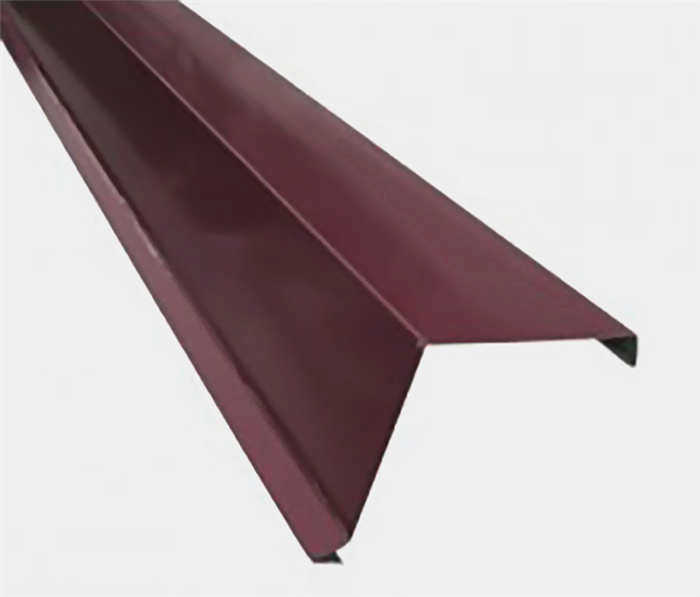

Каплесборники не отличаются особой декоративностью и имеют исключительно утилитарный вид, а их размеры стандартизированы. По форме это L-образная планка с внешним изгибом в нижней части, который придает жесткость всей конструкции и позволяет воде стекать. Средние значения ширины, длины и толщины отлива для капельниц следующие:
- длина – от 1,2 м до 2 м;
- ширина всего элемента – 20-30 см;
- толщина – до 0,5 мм.
- Угол изгиба обычно составляет 90 градусов (в случае с каплесборником – от 90 до 130 градусов).
Возможно изготовление элемента по индивидуальным размерам. При наличии листогибочного станка можно изготовить угловой элемент карниза самостоятельно.
В зависимости от места установки
Существует два основных типа карнизного плинтуса – карнизный и фронтонный плинтус. Первые крепятся по краю карниза под гидроизоляционным слоем. Фронтонные капельники устанавливаются вдоль последнего края ската до конька (обязательно для мягких кровель). В отличие от карнизного капельника, его профиль напоминает букву Т и имеет три арки.
Существуют также парапетные капельники. Это П-образные металлические профили, которые устанавливаются на бетонных чердаках крыш и балконов. В таких карнизах изгибы, направляющие воду, располагаются на каждом из двух свесов.
По материалу
Капельный колпачок и капельная планка изготавливаются из одних и тех же материалов, как правило, из металла.
- Оцинкованная сталь. Самый дешевый и простой материал для капельных планок. Считается долговечным – при условии, что его поверхность не подвергается различным механическим повреждениям. Если его регулярно царапают ветки деревьев или используют в качестве опоры для лестниц, цинковый слой может поцарапаться, и навес начнет ржаветь.
- Алюминий. Такие карнизы для капельниц более устойчивы к коррозии, но при этом остаются экономичными. Однако при установке алюминиевых отливов важно использовать алюминиевые гвозди, иначе может появиться ржавчина.
- Винил. По сути, это пластиковый капельный молдинг, который чаще всего сочетается с боковыми молдингами. Доступен в различных цветах, но менее долговечен, чем металлические профили.
- Медь. Наименее распространенный материал для капельных молдингов и самый дорогой. Чаще всего его дополняют медной отделкой на свесах крыши, включая карнизные молдинги и водосточные трубы.
Типы конструкций
Этот элемент имеет всего два типа, которые названы в зависимости от места крепления деталей:

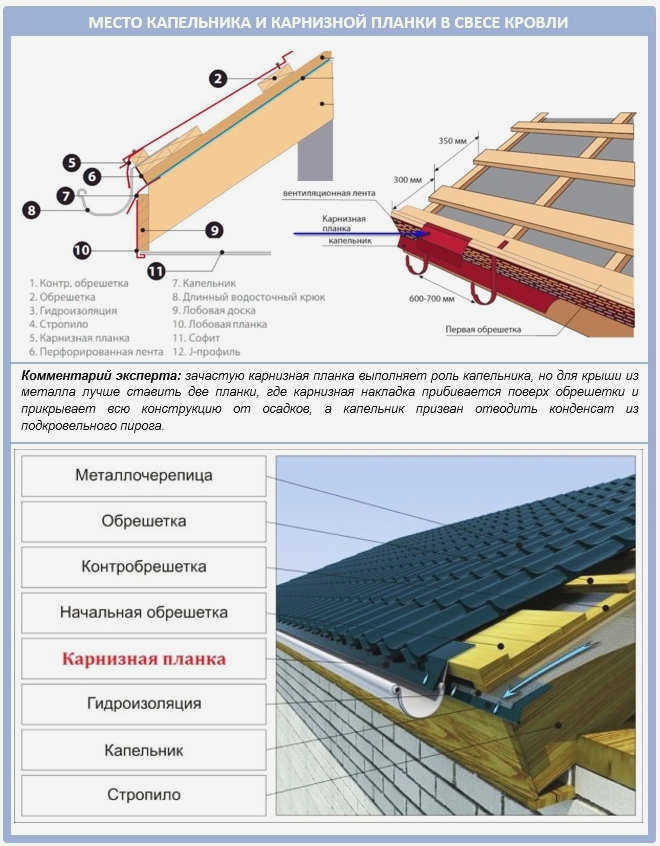

Следует сказать, что подшивку карниза часто путают с подшивкой карниза. Хотя их функция одинакова – отвод избыточной влаги, разница между этими компонентами заключается в том, что капельная лента используется для направления осадков непосредственно с крыши в водосточные желоба. Карнизная планка необходима для перенаправления конденсата, скапливающегося под гидроизоляционным слоем, в водосточный желоб.
Из-за непонимания этих двух различных функций некоторые строители устанавливают только один из этих элементов. В большинстве случаев это оказывается карнизная планка.
Если пренебречь таким важным элементом, то срок службы всей крыши сократится почти в десять раз. Поэтому обе детали должны быть установлены, чтобы защитить крышу как от внешней среды, так и от внутренних факторов, таких как конденсат. Кроме того, капельный оклад должен быть установлен таким образом, чтобы в кровле всегда оставался воздушный зазор.
Фронтонные планки используются в сочетании с мягкими кровельными материалами. Они защищают карнизы двускатной крыши от осадков. Элемент крепится к подкладочному слою и соединяется с карнизной планкой в нижней части. Однако в случае кровли с жесткими элементами (черепица или профнастил) его заменяет торцевой оклад. Поэтому фронтонный оклад называют капельной доской для мягкой кровли.
Характеристики элемента
Производители в основном используют следующие материалы для изготовления капельных окладов:
Иногда можно встретить капельные колпачки, изготовленные из алюминиевого листа. Еще реже встречаются детали из полиэтилена.
См. также:
Справочник компаний, специализирующихся на ремонте и проектировании кровли.
Оцинкованная сталь – традиционный материал для водостоков. Она приобрела широкую популярность благодаря своей доступности, как в массовом производстве, так и в ценовой категории. Стальные листы толщиной 0,4-0,5 мм подвергаются горячему или электрооцинкованию для защиты от коррозии. Однако срок службы таких листов гораздо меньше, чем у материалов с полимерным покрытием.
Для этих изделий можно использовать стальные листы меньшей толщины (до 0,3 мм). В дополнение к оцинковке обе стороны материала покрываются хромированием, грунтовкой и полимерными составами. Различные полимерные составы могут быть выбраны в зависимости от климатических зон. Это усиливает защиту от внешних воздействий.
Добавление различных цветовых пигментов позволяет получить широкий спектр цветов.
Из-за низкой цены и доступности некоторые строители очень любят изделия из ПВХ. Дополнительным преимуществом является широкая цветовая гамма и небольшой вес. Такой материал не ржавеет и имеет высокую степень защиты от ультрафиолетового излучения. Однако срок службы всего 15 лет и хрупкость изделия при высоких отрицательных температурах делают этот материал непопулярным во многих регионах нашей страны.

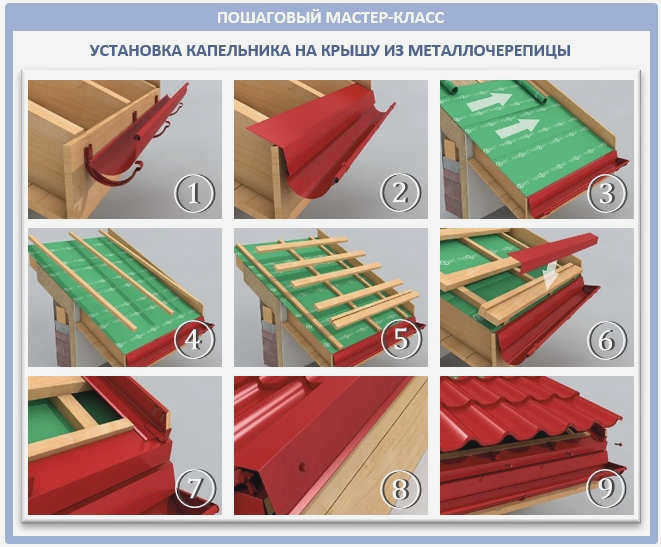

Установка капельных колпачков
Способы установки капельных колпачков на различных типах крыш схожи, но каждый из них имеет свои особенности. Рассмотрим подробнее, как устанавливать на них карнизные свесы.

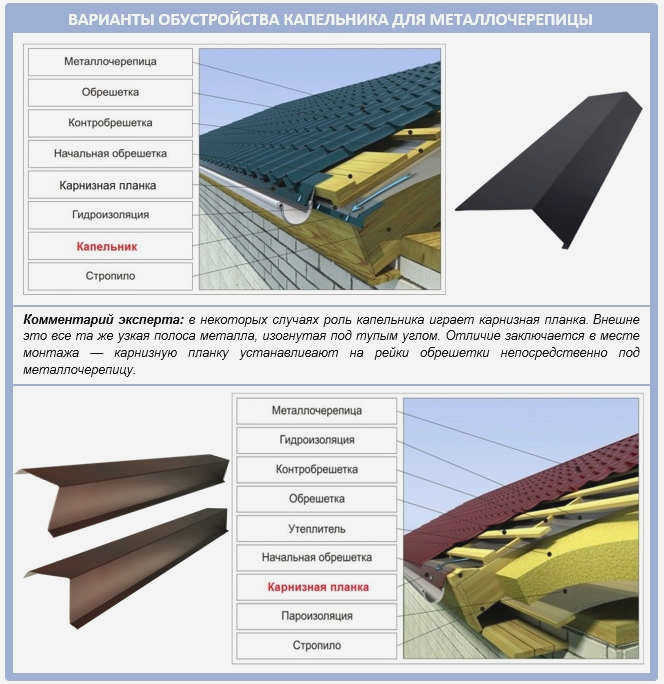

Для профнастила и металлочерепицы
Для этих кровельных покрытий оптимальной является тонкая обрешетка, а монтаж капельных планок для кровли из профнастила и гофрированной стали осуществляется на начальную доску обрешетки. Капельные планки крепятся с помощью гвоздей или саморезов. Рекомендуемое расстояние между гвоздями – 300 мм.
Сверху укладывается влагоизоляция. Для крепления используется двусторонняя клейкая лента, которая приклеивается к капельному колпачку в случае волнистых металлических листов (капельному колпачку в случае металлической черепицы).
Для мягких кровель
Монтаж капельника для мягких кровель производится на сплошную обрешетку, поверх которой укладывается слой битумного мата. Мягкие кровли покрываются черепицей, рулонными материалами или ондулином.

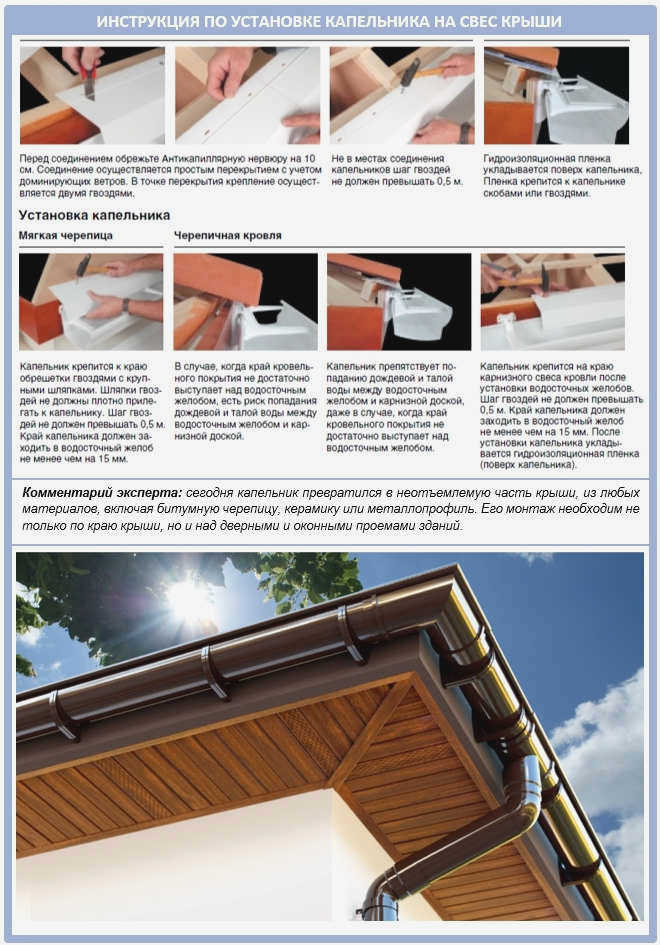

При установке капельника под мягкой кровлей, как и при установке капельника на гофрированной кровле, важно избежать перекоса. Для крепления используются гвозди или саморезы с интервалом 100 мм.
По окончании работ зазоры и стыки заделываются силиконовым герметиком.

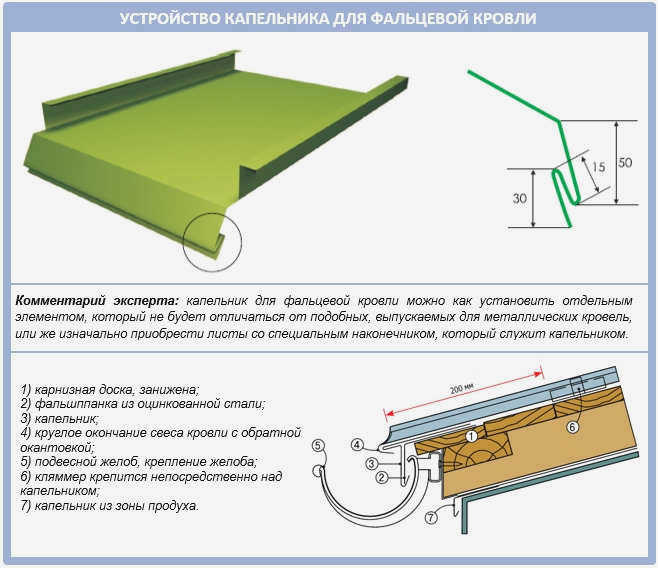

Для крыш со стоячим фальцем
Выполните следующие действия для установки капельной заглушки на крыше со стоячим фальцем. На крыше со стоячим фальцем капельник устанавливается так же, как и на крыше из профнастила или металла.
Капельник устанавливается на карнизную планку. Для крепления необходимо использовать оцинкованные гвозди. Расстояние между гвоздями составляет 150 мм. Поверх карнизной планки крепится слой гидроизоляции.
В настоящее время выпускаются специальные листы для фальцевой кровли, концы которых оснащены заглушкой, что упрощает монтаж и обеспечивает высокую степень надежности и герметичности свеса крыши. Пример такого листа показан на рисунке ниже.
Нюансы и ошибки при установке капельного колпачка
Существует несколько нюансов, которые необходимо учитывать при установке этого элемента заполнения.
- Правильно установленная капельная система должна обеспечивать отвод влаги из пространства под кровлей в водосток или наружу.
- Для получения правильного стыка ребро жесткости каждого последующего установленного капельного колпачка необходимо подрезать на 2 см.
- Во избежание повреждения защитного слоя капельного колпачка и коррозии для обрезки материалов используются только ручные инструменты. Срез покрывается прилагаемой краской.
- Для обеспечения надежной установки саморезы вкручиваются поочередно.
Помимо нюансов, вот несколько распространенных ошибок при установке элементов козырька.
- Сборка капельных элементов без нахлеста. Это приводит к протечкам. Необходимо обеспечить нахлест от 2 до 5 см.
- Монтаж капельника таким образом, что естественная циркуляция воздуха под крышей блокируется. Это приводит к накоплению влаги и гниению изоляции и стропил.
- Использование дискового режущего оборудования для резки элементов заполнения и термическое воздействие на них. Это приводит к коррозии.
При соблюдении рекомендаций, приведенных в статье, установка капельника своими руками под силу даже неопытному человеку.
Поделитесь в комментариях своим опытом установки элементов капельника на крыше и оставьте отзыв о том, была ли эта статья полезной.
Виды кровельных капельников
Устанавливаются два типа карнизных свесов: двускатные и карнизные свесы. Основное назначение двускатного карнизного свеса – надежно отводить дождевую и талую воду с крыши. По сути, такой капельник служит направляющей для жидкости, которая затем попадает в водосточный желоб. Фронтонные свесы также имеют свое предназначение. Они хорошо защищают фронтонные свесы от намокания, а также отводят воду от карниза в карнизный свес. Эти карнизные козырьки различаются не только по своему назначению, но и по конструкции.
Длина карнизного козырька обычно составляет от 1,5 до 2,5 метров. Крепежные планки имеют ширину от 15 до 30 см. По желанию заказчика карнизы могут быть шире, уже, длиннее или короче. Основным требованием к карнизам капельника является высокая прочность и жесткость, а также устойчивость к перепадам температур и погодным условиям.

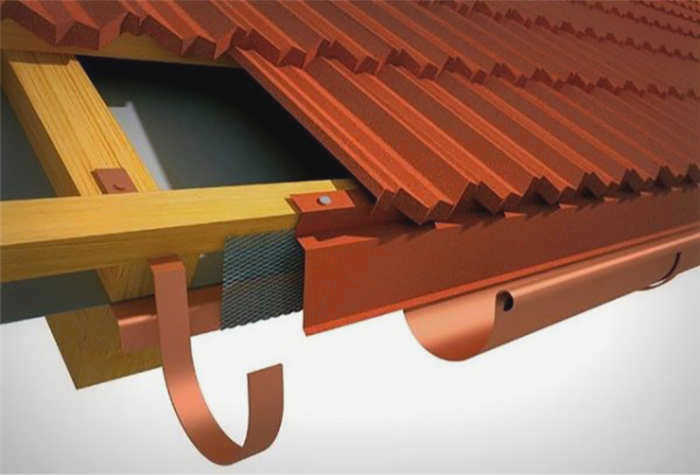

Как правило, карнизы для капельников изготавливаются так же, как и металлочерепица. На заводе тонкий лист оцинковывается, а затем покрывается защитным полимерным слоем или даже базальтовой крошкой для придания особого эстетического эффекта.

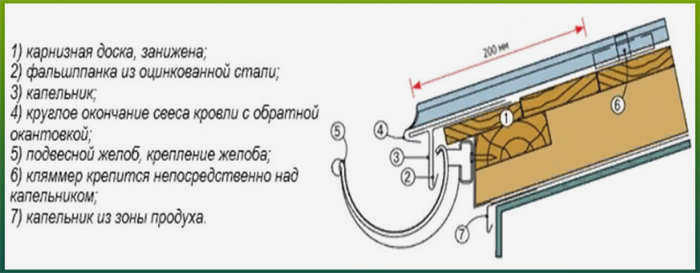

Карнизный оклад имеет два изгиба, один из которых делит отлив на так называемый "фартук" и "юбку", а второй служит ребром жесткости на "юбке":
Фронтонный капельник, как вы уже догадались, крепится к фронтонным свесам. Здесь уже есть три сгиба, которые делят рейку на "ступеньку", "фартук" и "юбку".
Каждая планка защищает отдельную часть крыши. Однако есть еще одно важное требование – обрешетка карниза и фронтона должна иметь такой же срок службы, как и основное покрытие крыши. Это требование в целом справедливо для любого элемента обрешетки, если только вы не хотите периодически проводить ремонт сначала на одном участке, а затем на другом.
Если срок службы одинаков, то через 15-20 лет вы сразу замените всю металлическую кровлю и не будете ни о чем беспокоиться. Что, помимо всего прочего, и может вызвать массу проблем. Например, та же карнизная планка, которая износилась или проржавела, может пропускать влагу под обрешетку, даже просто несколько капель. Постоянная влага под карнизом со временем станет причиной не только сырости, но и грибка.
Процесс монтажа: тщательно продумайте.

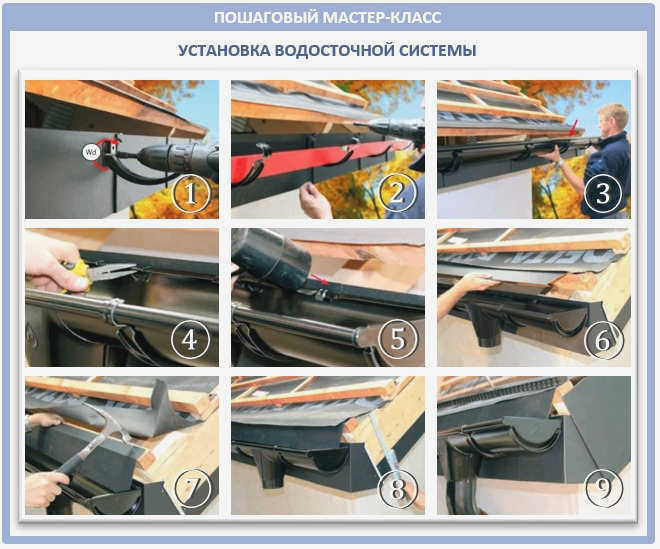

Согласно правилам установки капельных колпачков под металлочерепицу, это выполняется после установки лицевой доски на крепление водосточной системы. Размер капельной ленты должен быть таким, чтобы нижняя часть капельной ленты входила в желоб на глубину не менее 20% в месте расположения дна желоба.
Ширина верхней части капельной ленты не должна превышать ширину передней обрешетки – это очень важно:

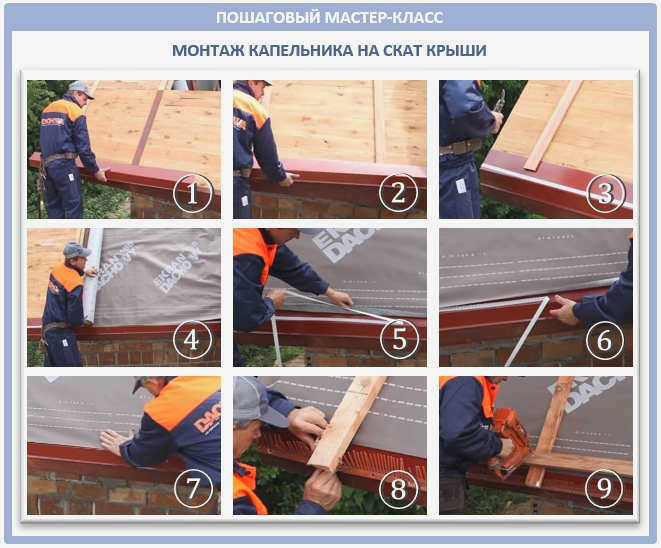

В этом мастер-классе показано, где именно должен находиться край молдинга для капельников:
Не забудьте снять защитную пленку перед установкой капельного молдинга. Ее легко найти, но снять ее будет уже не так просто, и вам придется приложить усилия.
На этом этапе многие задают вопрос: можно ли закрепить капельный молдинг гвоздями? Насколько это надежно? Ведь металлочерепицу мы крепим только специальными саморезами с резиновыми уплотнителями. Да, вы можете закрепить карнизную планку с помощью такого крепежа, хотя это и дорого. Но гвозди, если они оцинкованы, также отлично подходят для этой задачи.
В конце концов, карнизная планка не находится под открытым небом и не принимает на себя весь поток дождя или снега, а лишь служит дополнительной защитой для обрешетки. А те несколько капель, которые стекают с него в водосток, не причинят ему большого вреда. Самое главное – не вбивать гвозди слишком глубоко, чтобы не погнуть металл. Иначе капли будут собираться в местах, похожих на лужи, а это нехорошо.
Вот хорошая иллюстрация того, как работает этот "варварский" процесс крепления:
